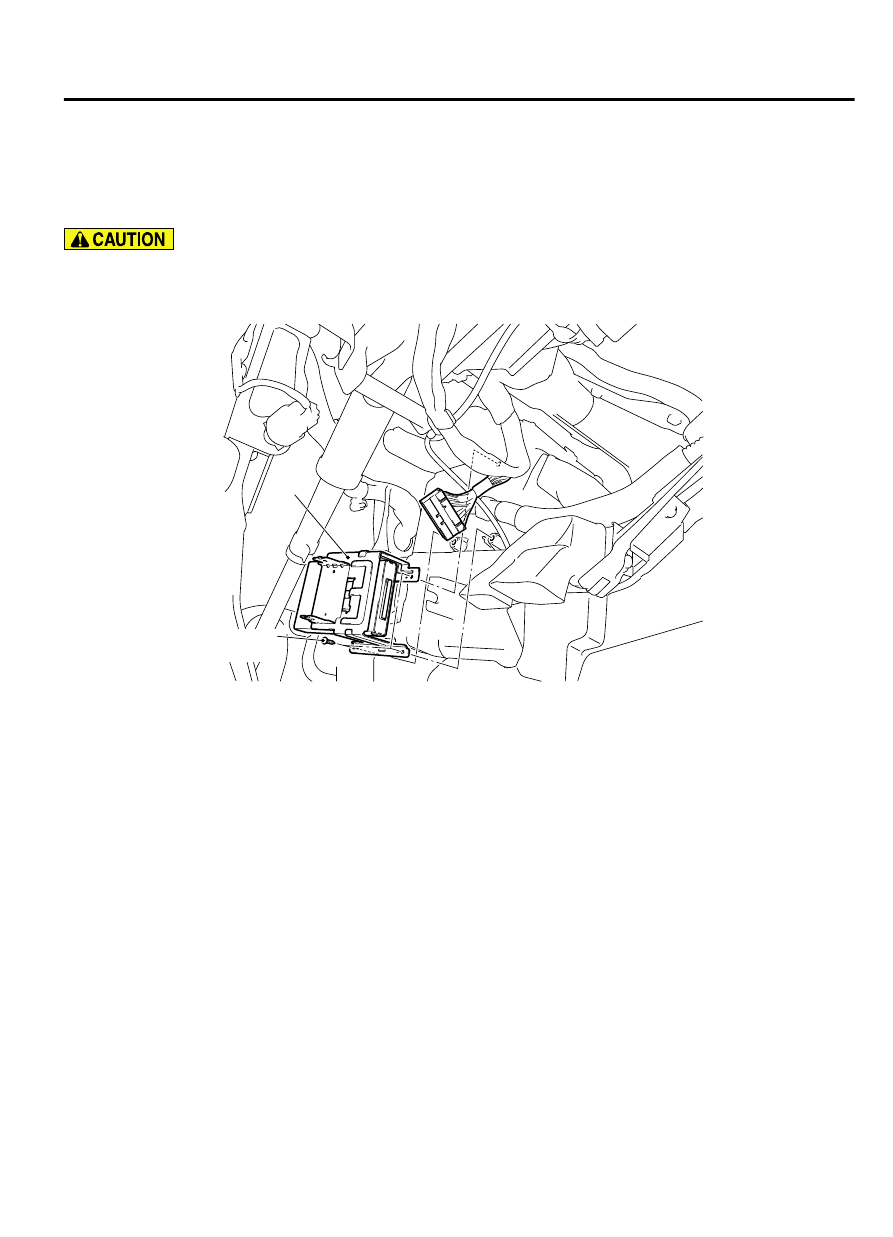

KOS-ECU

REMOVAL AND INSTALLATION

M14209100059USA0000010000

If  KOS-ECU  is  replaced,  refer  to  ID  code
registration  need  judgment  table  P.42B-12
to
complete the registration of each ID code.

ZC601250

1

5.0 ± 1.0 N·m
44 ± 9 in-lb

Removal Steps

·

Instrument panel under trim (Refer to
GROUP  52A  -  Instrument  Panel
Assembly P.52A-2.)

Removal Steps

>>A<<

1.

KOS-ECU

INSTALLATION SERVICE POINT

>>A<< KOS-ECU INSTALATION
Check that the top claw of KOS-ECU is fixed securely to the boss
of  steering  lock  and  the  antenna  is  not  floating  on  the  key
cylinder.

KEYLESS OPERATION SYSTEM (KOS)

42B-175

KOS-ECU

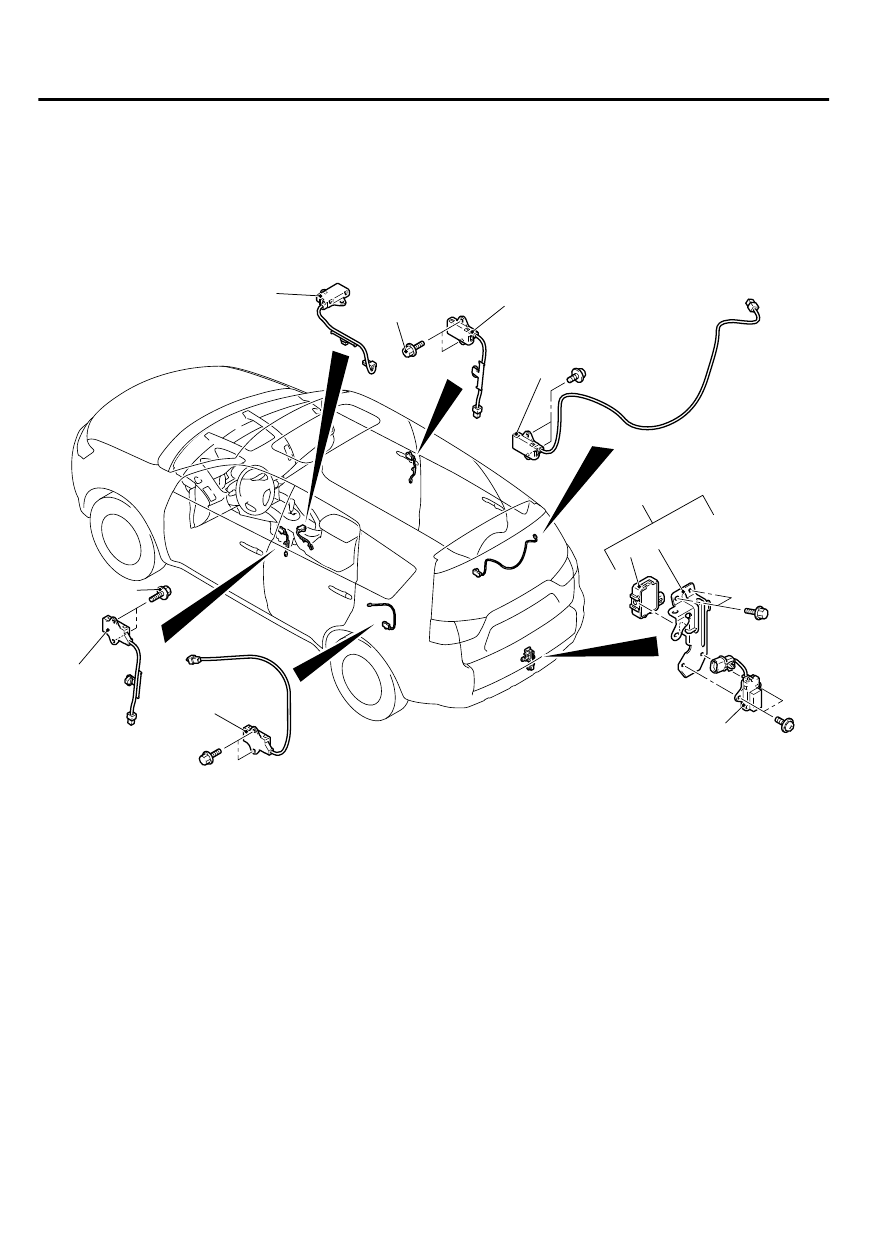

EXTERIOR TRANSMITTER ANTENNA ASSEMBLY, INTERIOR TRANSMITTER ANTENNA ASSEMBLY,

RECEIVER ANTENNA MODULE

REMOVAL AND INSTALLATION

M14209100062USA0000010000

ZC600225

2

1

3

6

4

5

8

7

9

0000

4.5 ± 0.5 N·m
40 ± 4 in-lb

4.5 ± 0.5 N·m
40 ± 4 in-lb

Exterior

 transmitter

 antenna

assembly  (front  passenger's  side)
removal steps

·

Center  pillar  trim  <RH>  (Refer  to
GROUP  52A,  Interior  Trim  P.
52A-10.)

1.

Exterior transmitter antenna assembly
(front passenger's side)
Exterior

 transmitter

 antenna

assembly  (driver's  side)  removal
steps

·

Center  pillar  trim  <LH>  (Refer  to
GROUP  52A,  Interior  Trim  P.
52A-10.)

2.

Exterior transmitter antenna assembly
(driver's side)

Antenna  and  tone  alarm  assembly
removal steps

·

Rear  bumper  assembly  (Refer  to
GROUP

 51A,

 Rear

 Bumper

Assembly P.51A-5.)

3.

Antenna and tone alarm assembly

4.

Exterior transmitter antenna assembly
(liftgate)

5.

Tone alarm

6.

Bracket
Interior

 transmitter

 antenna

assembly (front) removal steps

·

Rear  floor  console  (Refer  to  GROUP
52A, Rear Floor Console Assembly P.
52A-9.)

7.

Interior  transmitter  antenna  assembly
(front)

42B-176

KEYLESS OPERATION SYSTEM (KOS)

EXTERIOR TRANSMITTER ANTENNA ASSEMBLY, INTERIOR TRANSMITTER ANTENNA ASSEMBLY, RECEIVER ANTENNA MODULE

Interior

 transmitter

 antenna

assembly  (rear:  front  passenger's
side) removal steps

·

Quarter  trim  lower  <RH>  (Refer  to
GROUP  52A,  Interior  Trim  P.
52A-10.)

8.

Interior  transmitter  antenna  assembly
(rear: front passenger's side)

Interior

 transmitter

 antenna

assembly  (rear:  driver's  side)
removal steps

·

Quarter  trim  lower  <LH>  (Refer  to
GROUP  52A,  Interior  Trim  P.
52A-10.)

9.

Interior  transmitter  antenna  assembly
(rear: driver's side)

To  remove  the  driver  airbag  module,  refer  to
GROUP  52B,  Service  Precautions  P.52B-28
and
Air Bag Module(s) and Clock Spring P.52B-329.

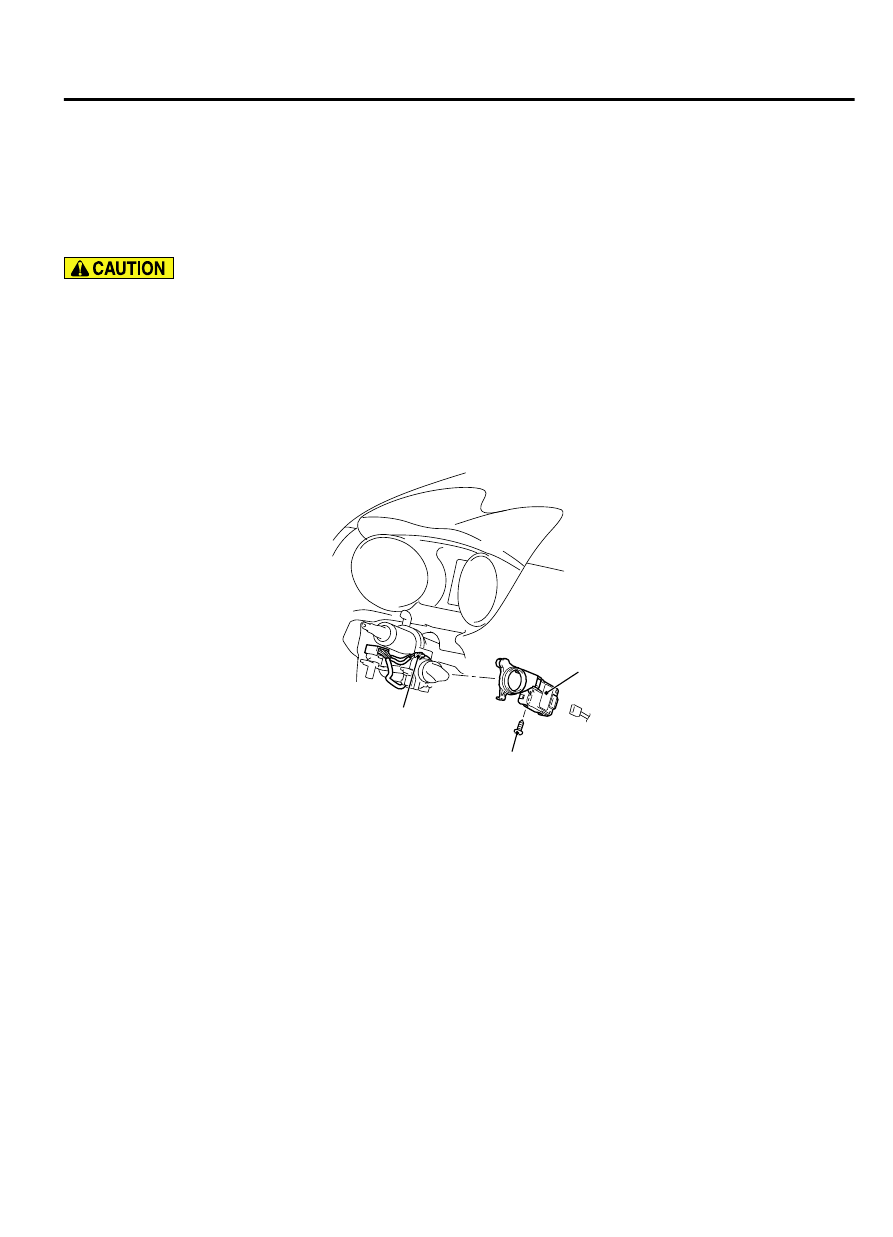

Pre-removal operation

Lower  panel  and  steering  column  cover  removal  (Refer  to

GROUP 52A, Instrument Panel Assembly P.52A-2.)

Clock  spring  column  switch  assembly  removal  (Refer  to

GROUP 37, Steering Shaft P.37-23or GROUP 52B, Air Bag

Module(s) and Clock Spring P.52B-329.)

Post-installation operation

Clock  spring  column  switch  assembly  installation  (Refer  to

GROUP 37, Steering Shaft P.37-23or GROUP 52B, Air Bag

Module(s) and Clock Spring P.52B-329.)

Lower panel and steering column cover installation (Refer to

GROUP 52A, Instrument Panel Assembly P.52A-2.)

ZC600981

1

2

AA00

2.0 ± 0.5 N·m
18 ± 4 in-lb

Receiver  antenna  module  removal
steps

1.

Key ring illumination light

Receiver  antenna  module  removal
steps

2.

Receiver antenna module

KEYLESS OPERATION SYSTEM (KOS)

42B-177

EXTERIOR TRANSMITTER ANTENNA ASSEMBLY, INTERIOR TRANSMITTER ANTENNA ASSEMBLY, RECEIVER ANTENNA MODULE

INSPECTION

M14209100063USA0000010000

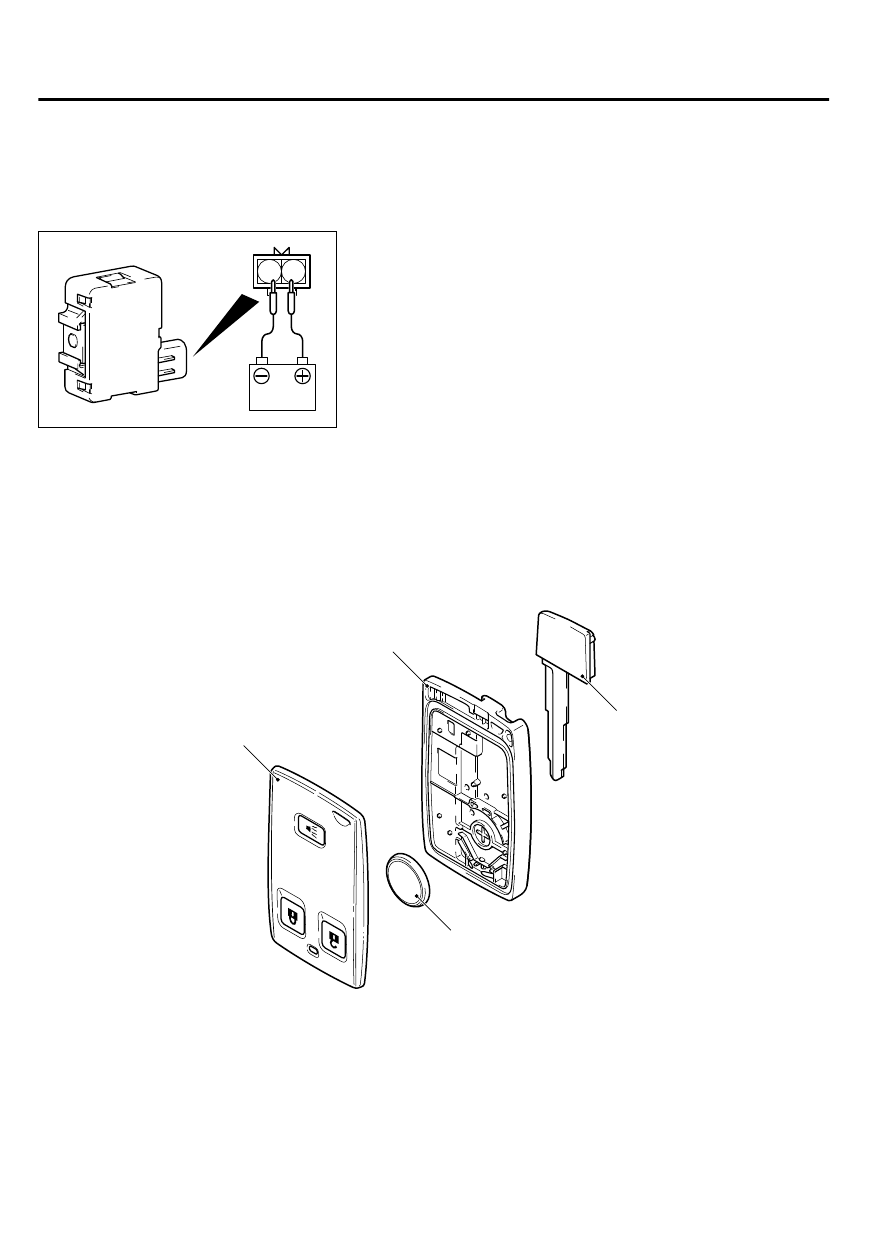

OUTER TONE ALARM CHECK

ZC600351

1

2

0000

Check that the outer tone alarm sounds once when the terminals
are connected to the battery as shown.

KEYLESS OPERATION KEY

DISASSEMBLY AND ASSEMBLY

M14209100040USA0000010000

Post-installation operation
Operation check of the keyless operation key

ZC600221

1

2

3

4

0000

Disassembly steps

1.

Emergency key

<<A>>

2.

Upper cover

<<A>>

>>A<<

3.

Battery

Disassembly steps

<<A>>

4.

Lower cover

42B-178

KEYLESS OPERATION SYSTEM (KOS)

KEYLESS OPERATION KEY
