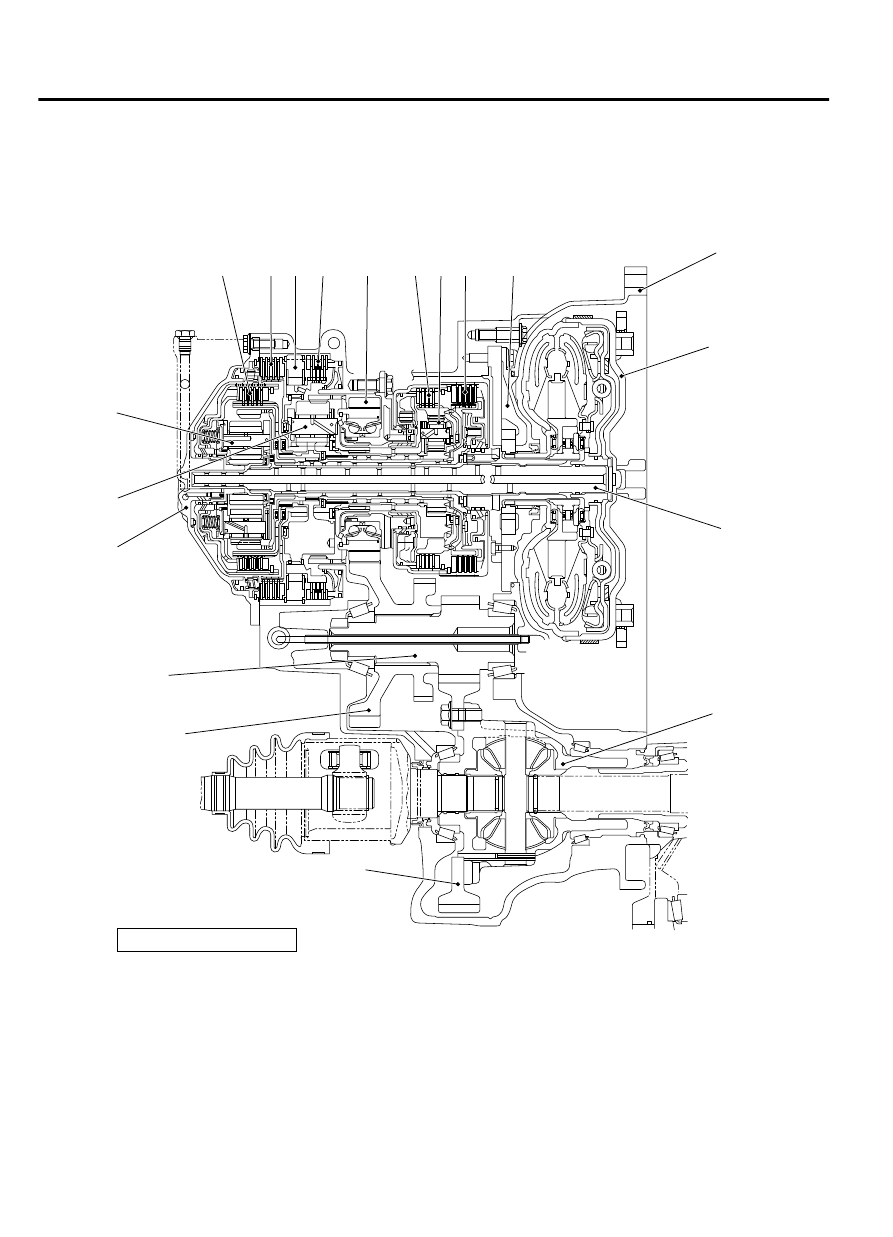

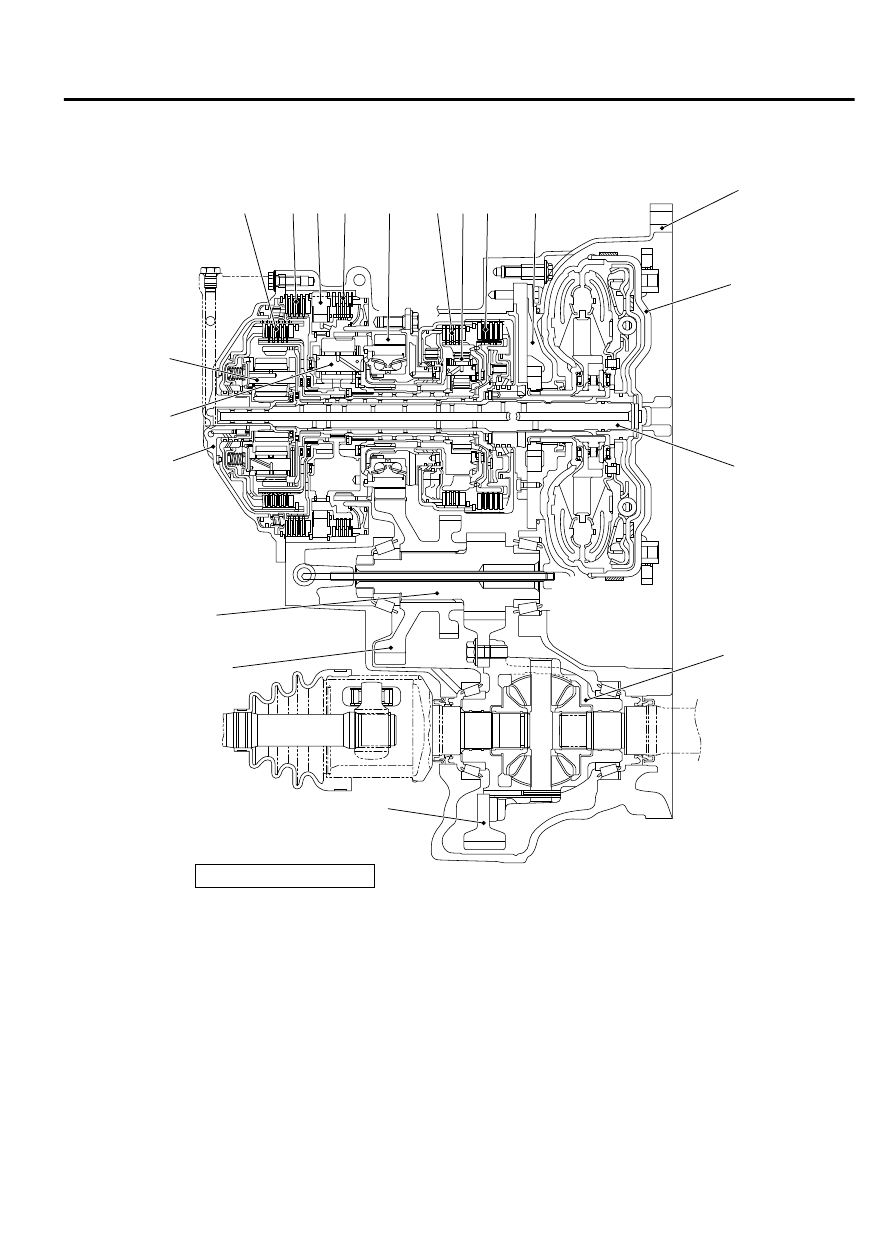

Based on lepelletier system

1.

Converter housing

2.

Oil pump

3.

3-5 reverse clutch

4.

Front planetary gear

5.

Low clutch

6.

Output gear

7.

Low and reverse brake

8.

One-way clutch

9.

2-6 brake

10.

High clutch

11.

Reduction planetary gear

12.

Rear planetary gear

13.

Side cover

14.

Reduction pinion gear

15.

Idler gear

16.

Final gear

17.

Differential case

18.

Input shaft

AUTOMATIC TRANSAXLE MECHANICAL

23A-7

GENERAL INFORMATION

19.

Torque converter


<W6AJA>

ZC600778

2

0000

19

18

17

16

15

14

13

12

11

10

9 8

7

1

6

5 4 3

Based on lepelletier system

1.

Converter housing

2.

Oil pump

3.

3-5 reverse clutch

4.

Front planetary gear

5.

Low clutch

6.

Output gear

7.

Low and reverse brake

8.

One-way clutch

9.

2-6 brake

10.

High clutch

11.

Reduction planetary gear

12.

Rear planetary gear

23A-8

AUTOMATIC TRANSAXLE MECHANICAL

GENERAL INFORMATION

13.

Side cover

14.

Reduction pinion gear

15.

Idler gear

16.

Final gear

17.

Differential case

18.

Input shaft

19.

Torque converter



AUTOMATIC TRANSAXLE MECHANICAL

23A-9

GENERAL INFORMATION

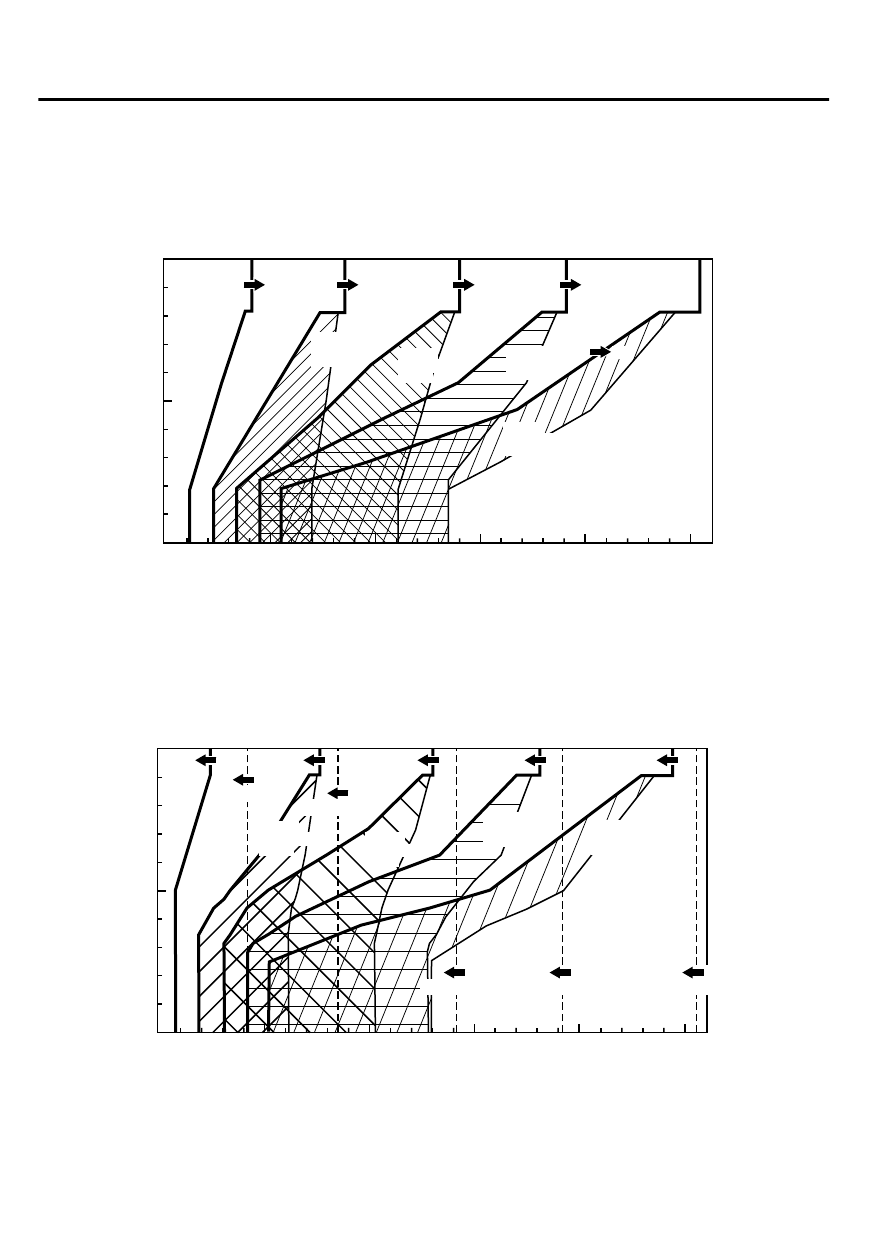

SHIFT PATTERN CONTROL



UPSHIFT PATTERN

ZC604561

0

50

100

0 (0)

50 (31)

100 (62)

150 (93)

200 (124)

250 (155)

Throttle
opening (%)

Vehicle speed km/h (mph)

0000

1

2

2

3

3

4

4

5

5

6

→

3

movement

range

→

4

movement

range

→

5

movement

range

→

6

movement

range



DOWNSHIFT PATTERN

0

50

100

0 (0)

50 (31)

100 (62)

150 (93)

200 (124)

250 (155)

ZC6045620000

Throttle
opening (%)

Vehicle speed km/h (mph)

1

2

2

3

3

4

4

5

5

6

←

3

movement

range

←

4

movement

range

←

5

movement

range

←

6

movement

range

1

2

(Sport mode)

3

4

(Sport mode)

2

3

(Sport mode)

4

5

(Sport mode)

5

6

(Sport mode)
