Mitsubishi Outlander XL. Manual - part 99





GLOVE BOX LIGHT

CIRCUIT DIAGRAMS

90-93

NOTES

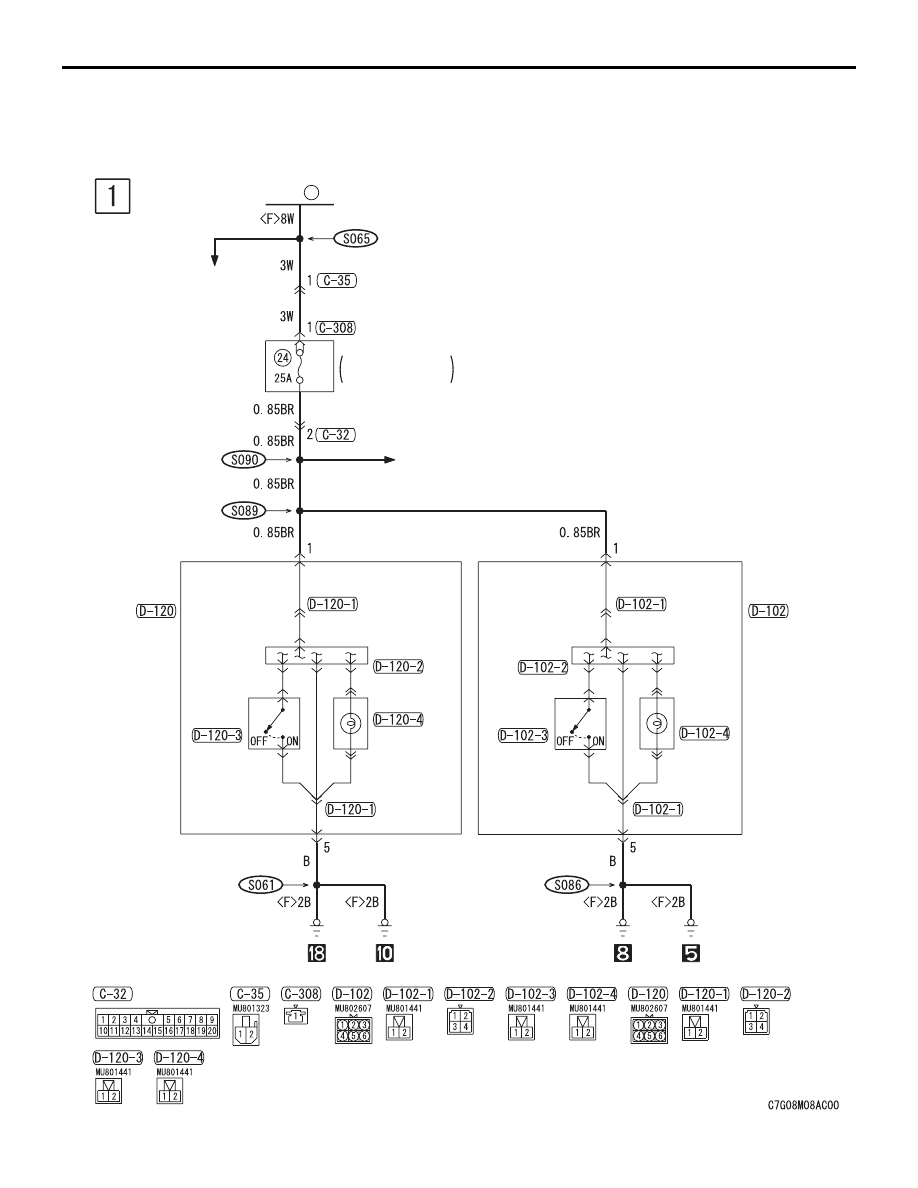

FOOT LIGHT

CIRCUIT DIAGRAMS

90-94

FOOT LIGHT

FUSIBLE
LINK

34

POWER
DISTRIBUTION
SYSTEM

POWER
SEAT

FOOT
LIGHT
(LH)

FOOT
LIGHT
(RH)

LIMIT
SWITCH

LIMIT
SWITCH

FOOT LIGHT

FOOT
LIGHT

TIMER RELAY

TIMER RELAY

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE
BR :BROWN     O : ORANGE     GR : GRAY     R : RED     W : WHITE
SB : SKY BLUE     P : PINK      Y : YELLOW     V : VIOLET     PU : PURPLE

RELAY BOX

PASSENGER
COMPARTMENT

FOOT LIGHT

CIRCUIT DIAGRAMS

90-95

NOTES

TURN-SIGNAL LIGHT AND HAZARD WARNING LIGHT

CIRCUIT DIAGRAMS

90-96

TURN-SIGNAL LIGHT AND HAZARD WARNING LIGHT

REAR
COMBINATION
LIGHT

 (RH)

 (LH)

HEADLIGHT
ASSEMBLY

(RH)

(LH)

SIDE TURN-
SIGNAL LIGHT

(RH)

(LH)

TURN-SIGNAL
LIGHT
CONTROL CIRCUIT

FUSIBLE
LINK

34

POWER
DISTRIBUTION
SYSTEM

SPARE
CONNECTOR
(FOR TRAILER
 LIGHT)

:

NOTE

:

·AIR CONDITIONING SYSTEM
·BRAKE WARNING LIGHT
·CENTRAL DOOR LOCKING SYSTEM
·CONTROLLER AREA NETWORK (CAN)
·DOME LIGHT, LUGGAGE
 COMPARTMENT LIGHT AND
 IGNITION KEY HOLE
 ILLUMINATION LIGHT
·FUEL WARNING LIGHT
·IGNITION KEY
 REMINDER TONE ALARM
·IMMOBILIZER SYSTEM
·KEYLESS OPERATING SYSTEM (KOS)
·METER AND GAUGE
·OIL PRESSURE WARNING LIGHT
·POWER WINDOWS
·SEAT BELT WARNING TONE ALARM
·SUNROOF
·THEFT-ALARM SYSTEM
·TIRE PRESSURE
 MONITORING SYSTEM (TPMS)

·AIR CONDITIONING
 SYSTEM
·ANTI-LOCK BRAKING
 SYSTEM (ABS)
·ANTI-LOCK BRAKING
 SYSTEM (ABS) AND
 ACTIVE SKID CONTROL
 SYSTEM (ASC)
·CENTRAL DOOR
 LOCKING SYSTEM
·CHARGING SYSTEM
·CONTROLLER AREA
 NETWORK (CAN)
·DOME LIGHT, LUGGAGE
 COMPARTMENT
 LIGHT AND
 IGNITION KEY HOLE
 ILLUMINATION LIGHT
·HEADLIGHT AUTOMATIC
 LEVELING SYSTEM
·HEATED DOOR MIRROR

·HEATED SEAT
·IMMOBILIZER SYSTEM
·INVECS-II 6A/T
·KEYLESS OPERATING
 SYSTEM (KOS)
·POWER WINDOWS
·REAR WINDOW DEFOGGER
·SEAT BELT WARNING
 TONE ALARM
·SHIFT LOCK MECHANISM
·SUNROOF
·SUPPLEMENTAL
 RESTRAINT
 SYSTEM (SRS)
·THEFT-ALARM SYSTEM
·TIRE PRESSURE
 MONITORING SYSTEM
 (TPMS)
