Mitsubishi Outlander GS45X. Manual - part 291





MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITHOUT AUDIO AMPLIFIER>

TSB Revision

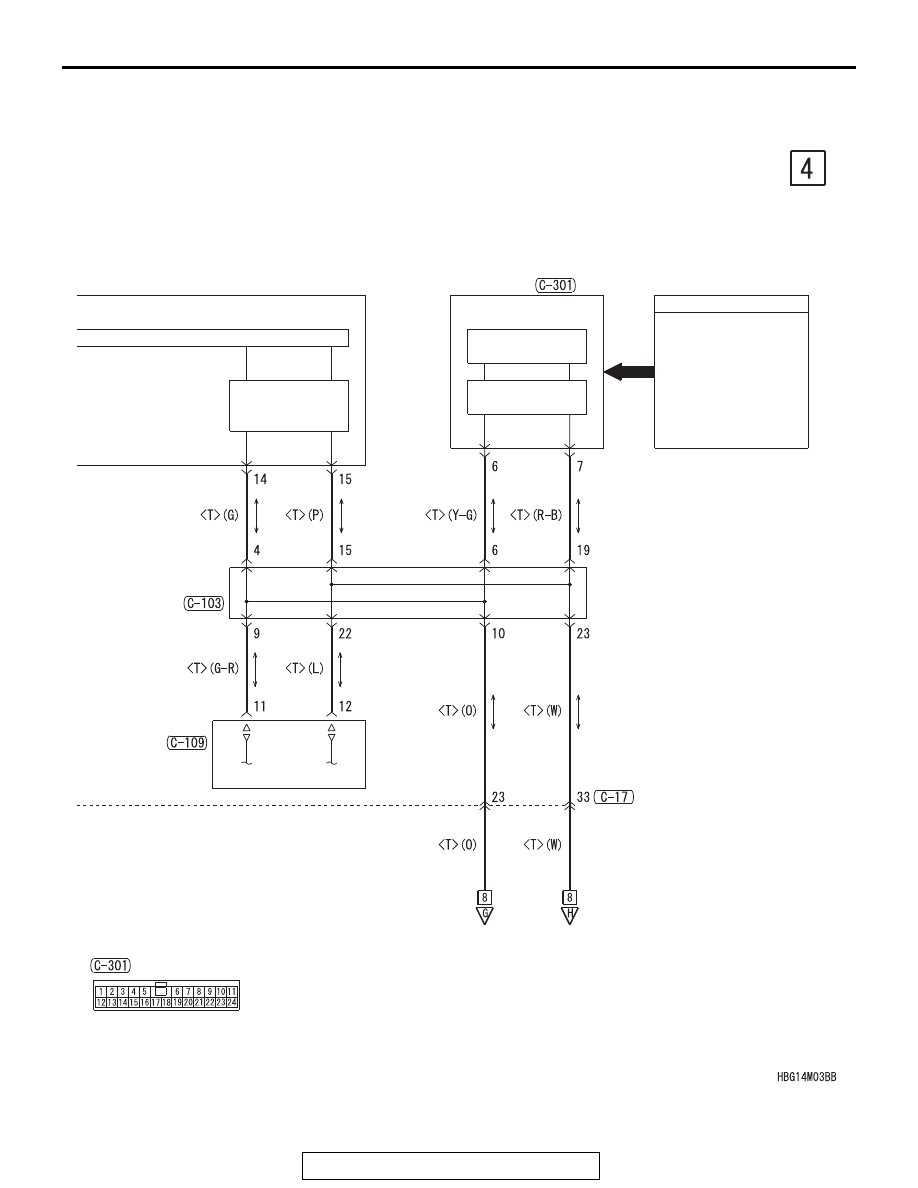

CIRCUIT DIAGRAMS

90-245

ETACS-ECU

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

INPUT SIGNAL

·AMBIENT AIR
 TEMPERATURE
 SENSOR
·COLUMN SWITCH
 (LIGHTING SWITCH)
·LIGHTING
 CONTROL SENSOR
 <VEHICLES WITH
 AUTOMATIC LIGHT>

CAN
TRANSCEIVER
CIRCUIT

A/C-ECU

JOINT
CONNECTOR
(CAN1)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITHOUT AUDIO AMPLIFIER>

TSB Revision

CIRCUIT DIAGRAMS

90-246

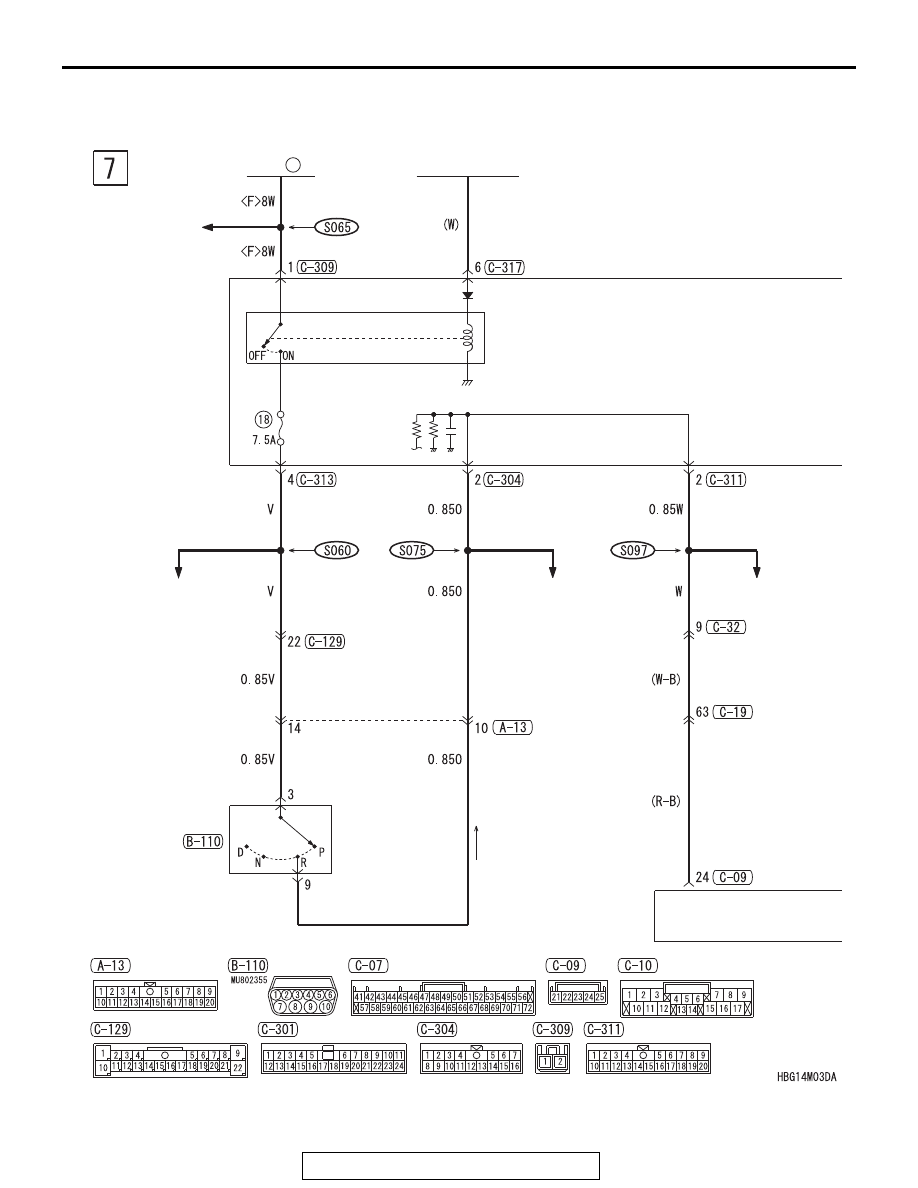

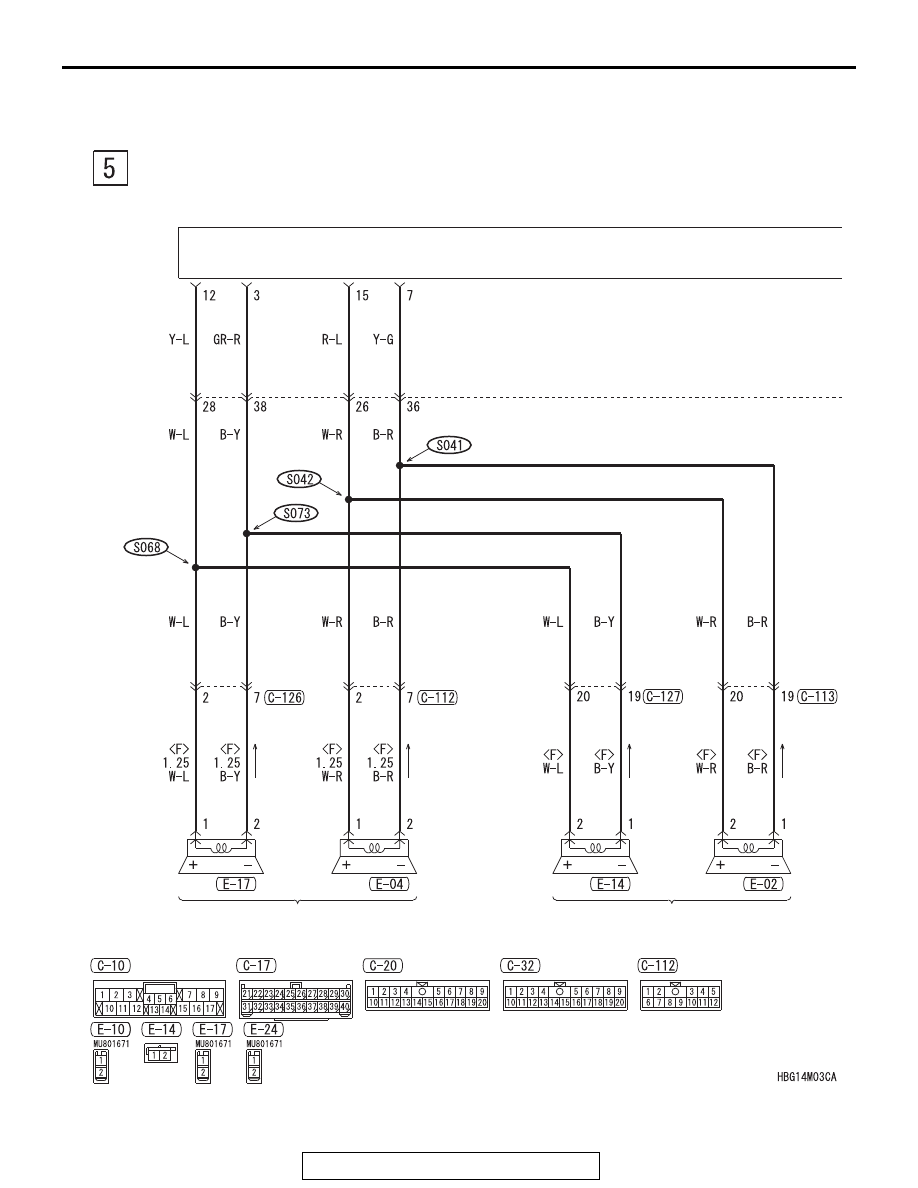

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITHOUT AUDIO AMPLIFIER>
(CONTINUED)

MULTIVISION DISPLAY

TWEETER

FRONT DOOR SPEAKER

(LH)

(RH)

(LH)

(RH)

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITHOUT AUDIO AMPLIFIER>

TSB Revision

CIRCUIT DIAGRAMS

90-247

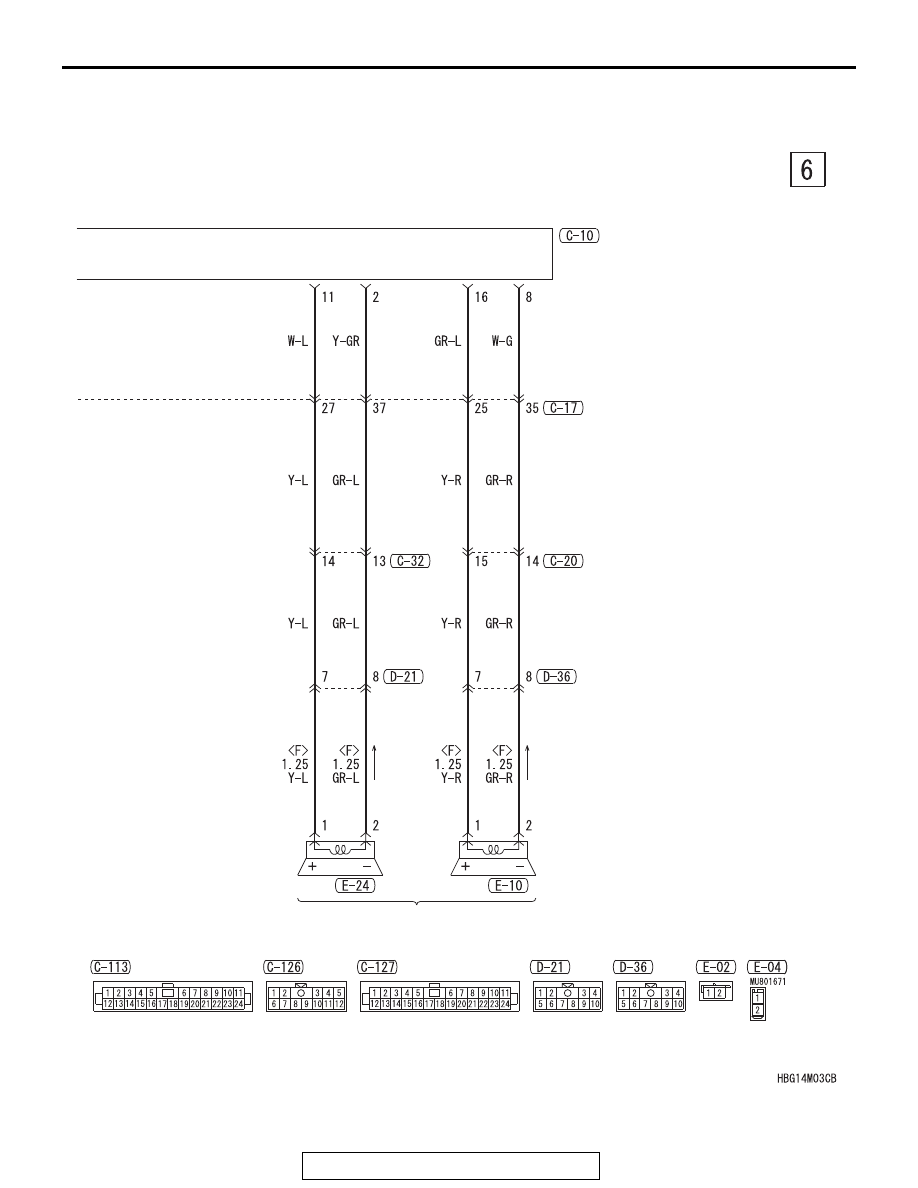

REAR DOOR SPEAKER

(LH)

(RH)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITHOUT AUDIO AMPLIFIER>

TSB Revision

CIRCUIT DIAGRAMS

90-248

MITSUBISHI MULTI-COMMUNICATION SYSTEM (MMCS) <VEHICLES WITHOUT AUDIO AMPLIFIER>
(CONTINUED)

FUSIBLE
LINK

34

IGNITION
SWITCH (IG1)

IG1
RELAY

TRANSMISSION
RANGE SWITCH

POWER
DISTRIBUTION
SYSTEM

ETACS-ECU

BACKUP
LIGHT

·SPARE CONNECTOR
 (FOR TRAILER LIGHTS)
·SUPPLEMENTAL
 RESTRAINT
 SYSTEM (SRS)

INVECS-II 6A/T
