AUDIO SYSTEM <VEHICLES WITH AUDIO AMPLIFIER>

TSB Revision

CIRCUIT DIAGRAMS

90-237

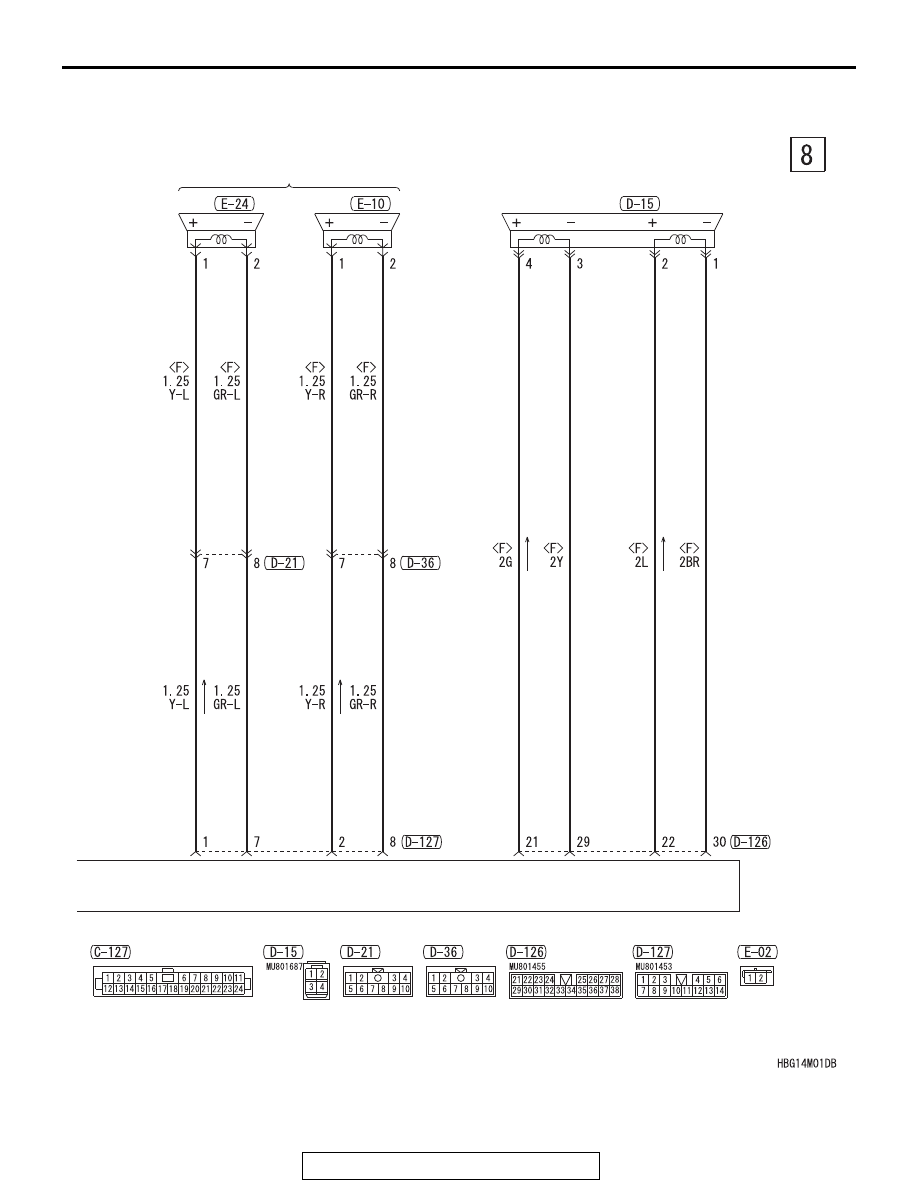

REAR DOOR SPEAKER

SUB WOOFER

(LH)

(RH)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

AUDIO SYSTEM <VEHICLES WITH AUDIO AMPLIFIER>

TSB Revision

CIRCUIT DIAGRAMS

90-238

AUDIO SYSTEM <VEHICLES WITH AUDIO AMPLIFIER> (CONTINUED)

COMBINATION
METER

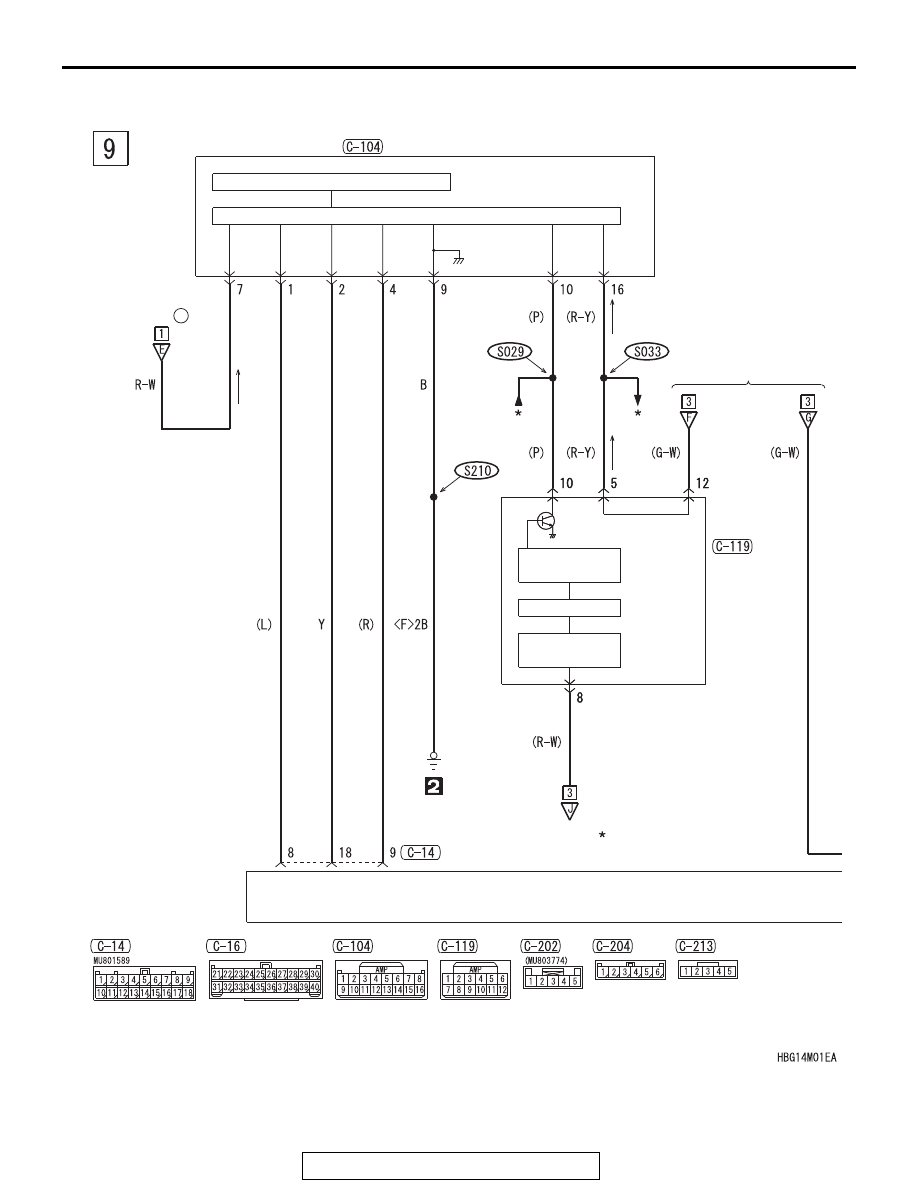

RADIO AND CD PLAYER

CENTER PANEL UNIT

AUDIO SWITCH PANEL

LCD PANEL (AUDIO, CLOCK)

A/C
CONTROL
PANEL

INTERFACE
CIRCUIT

INTERFACE
CIRCUIT

CPU

:

NOTE

ETACS-ECU

(FUSE     )

7

·ELECTRONIC CONTROLLED AWD
·S-AWC

AUDIO SYSTEM <VEHICLES WITH AUDIO AMPLIFIER>

TSB Revision

CIRCUIT DIAGRAMS

90-239

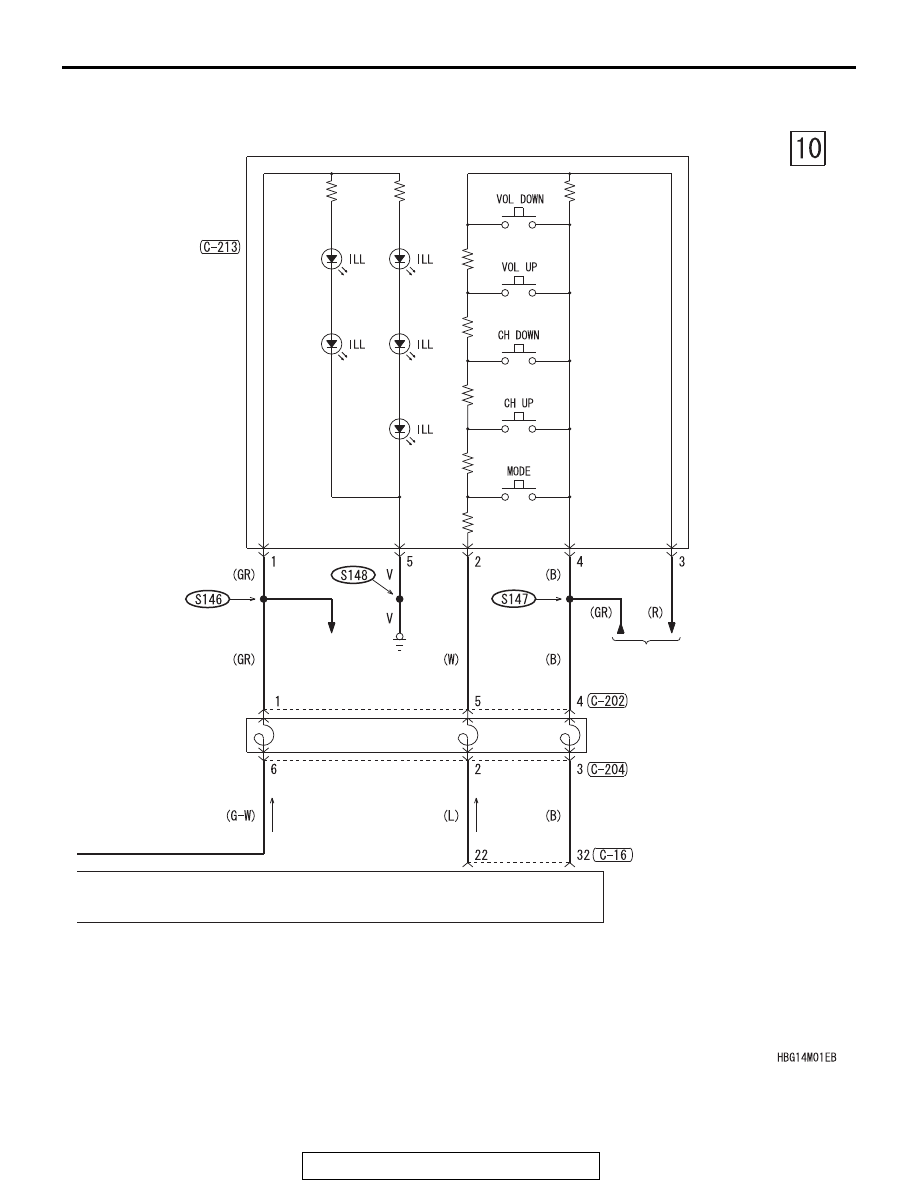

STEERING
WHEEL
AUDIO
REMOTE
CONTROL
SWITCH

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

CLOCK
SPRING

·CRUISE CONTROL
 SYSTEM
·HANDS-FREE
 INTERFACE SYSTEM

HANDS-FREE
INTERFACE SYSTEM

ACCESSORY SOCKET

TSB Revision

CIRCUIT DIAGRAMS

90-240

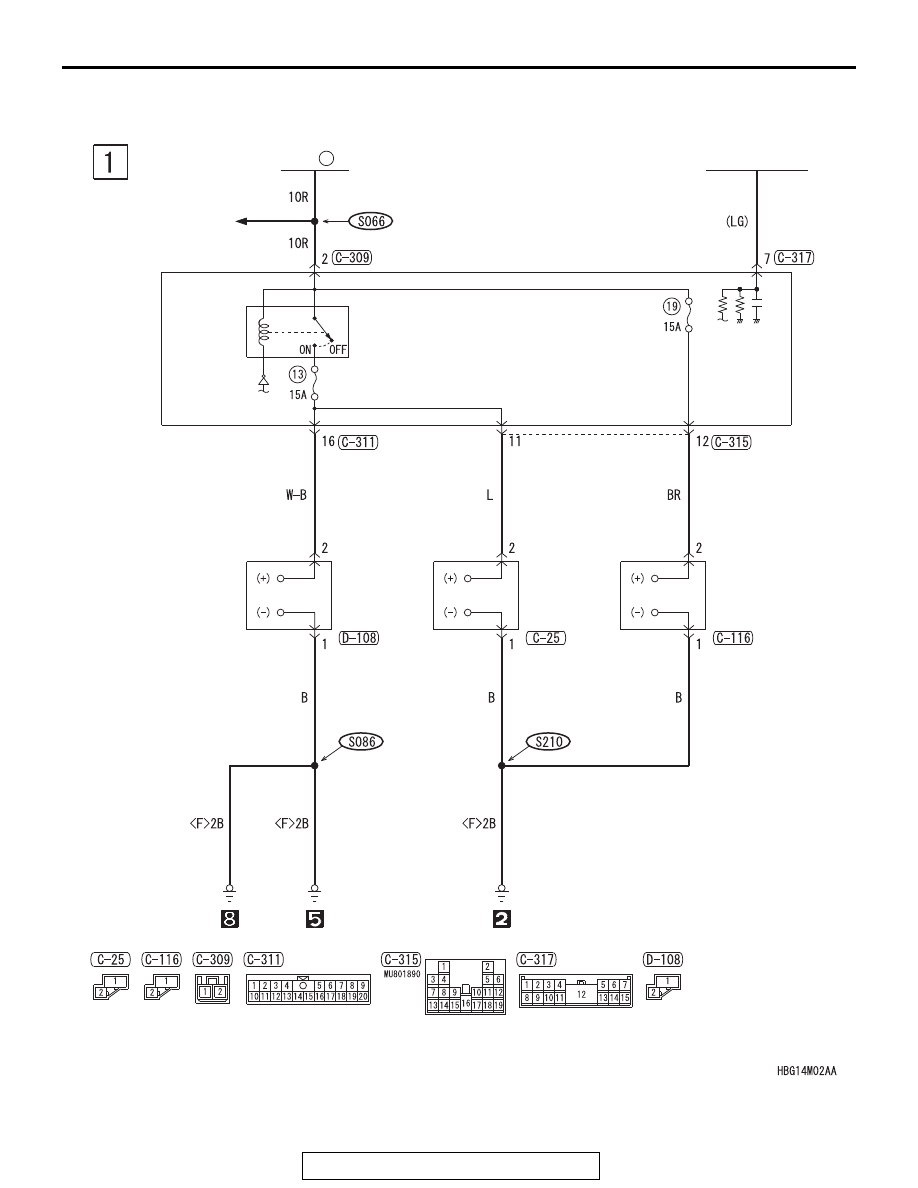

ACCESSORY SOCKET

M1901019101181

ETACS-
ECU

IGNITION
SWITCH (ACC)

·HEATED DOOR
 MIRROR
·REAR WINDOW
 DEFOGGER

37

FUSIBLE
LINK

ACC
RELAY 2

ACCESSORY
SOCKET
(LOWER
QUARTER
TRIM)

ACCESSORY
SOCKET
(FRONT
FLOOR
CONSOLE)

ACCESSORY
SOCKET
(REAR
FLOOR
CONSOLE)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER
