Mitsubishi Outlander GS45X. Manual - part 245

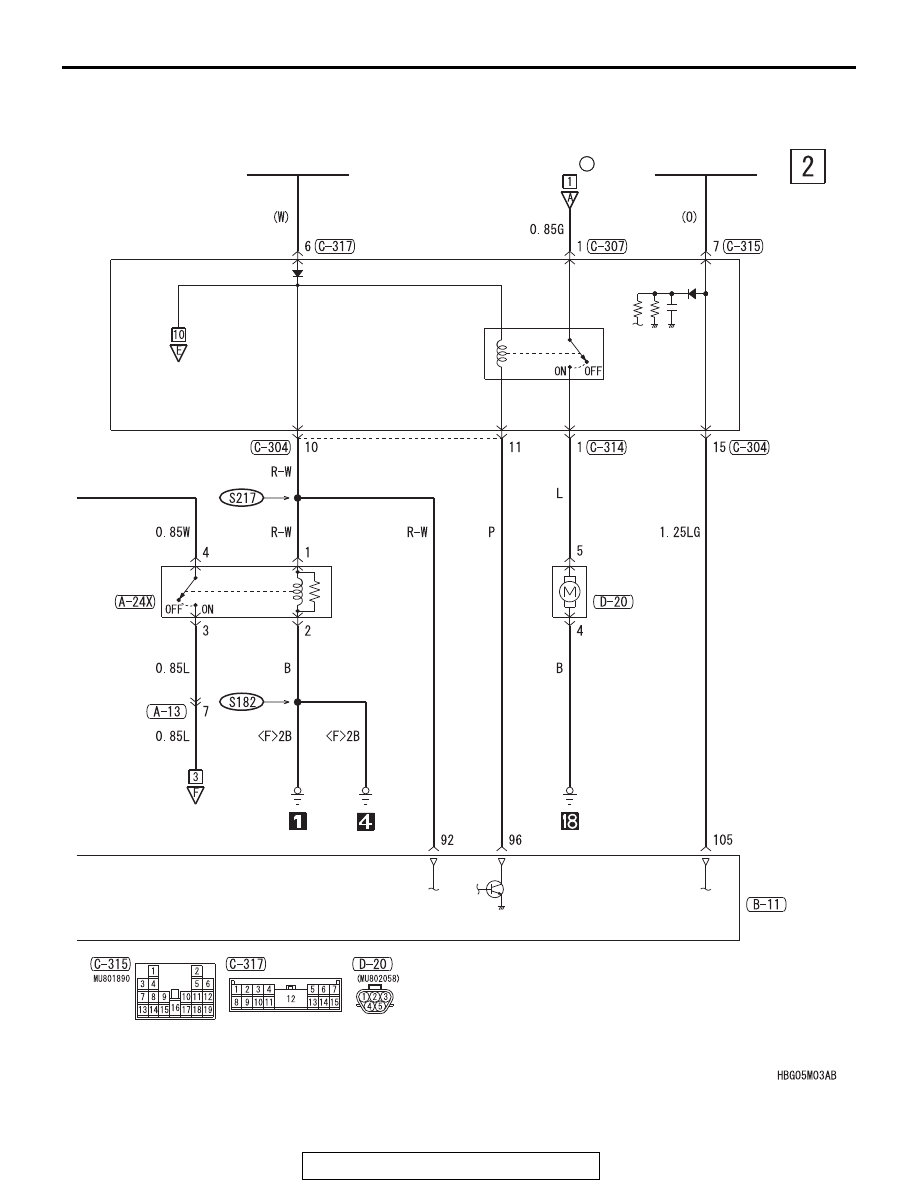

MFI SYSTEM <3.0L ENGINE>

TSB Revision

CIRCUIT DIAGRAMS

90-61

IGNITION
SWITCH (IG1)

23

(FUSE     )

RELAY BOX

IGNITION
SWITCH (ST)

FUEL
PUMP
RELAY

FUEL PUMP
MODULE

INJECTOR
RELAY

ETACS-ECU

ENGINE
CONTROL
MODULE

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

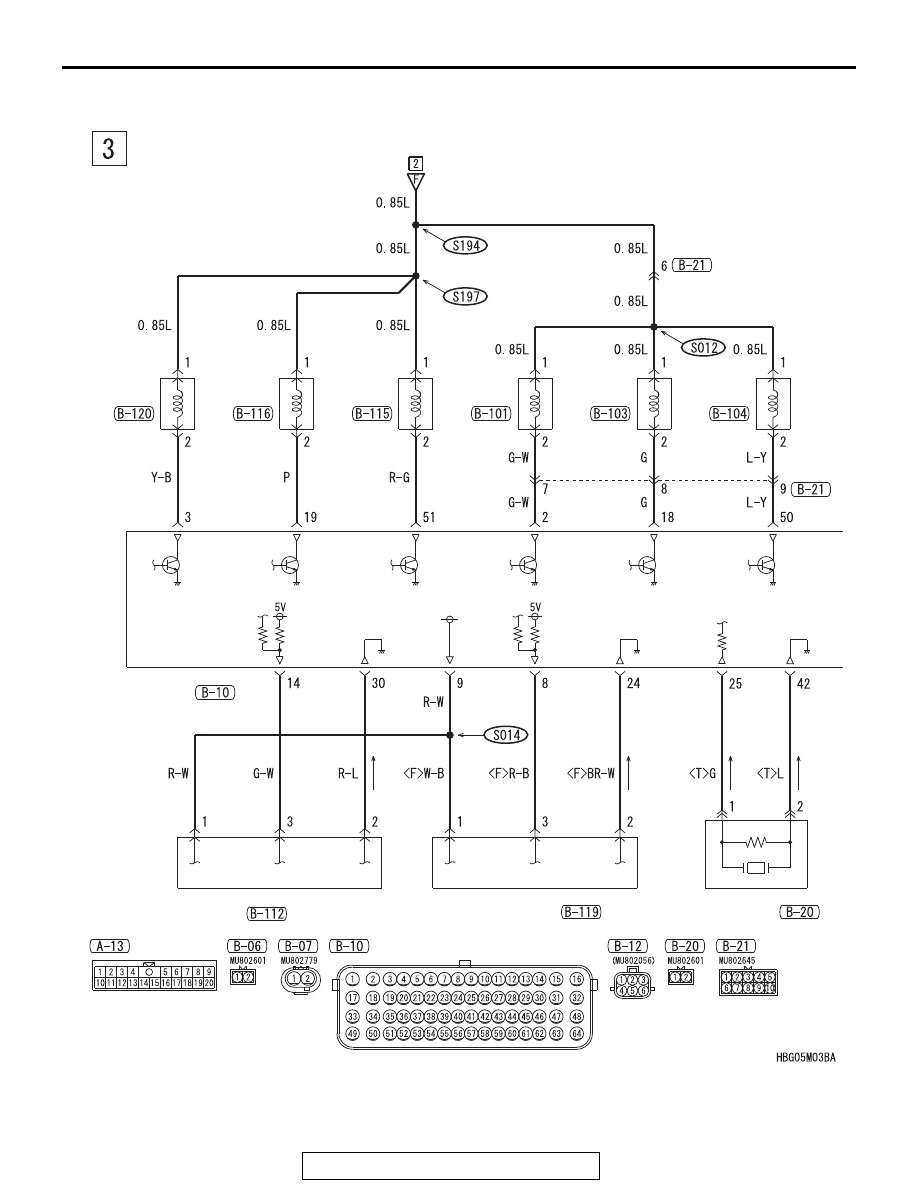

MFI SYSTEM <3.0L ENGINE>

TSB Revision

CIRCUIT DIAGRAMS

90-62

MFI SYSTEM <3.0L ENGINE> (CONTINUED)

INJECTOR
RELAY

NO.2
INJECTOR

NO.4
INJECTOR

NO.6
INJECTOR

NO.1
INJECTOR

NO.3
INJECTOR

NO.5
INJECTOR

KNOCK
SENSOR 2

CRANKSHAFT
POSITION SENSOR

CAMSHAFT POSITION
SENSOR

ENGINE CONTROL
MODULE

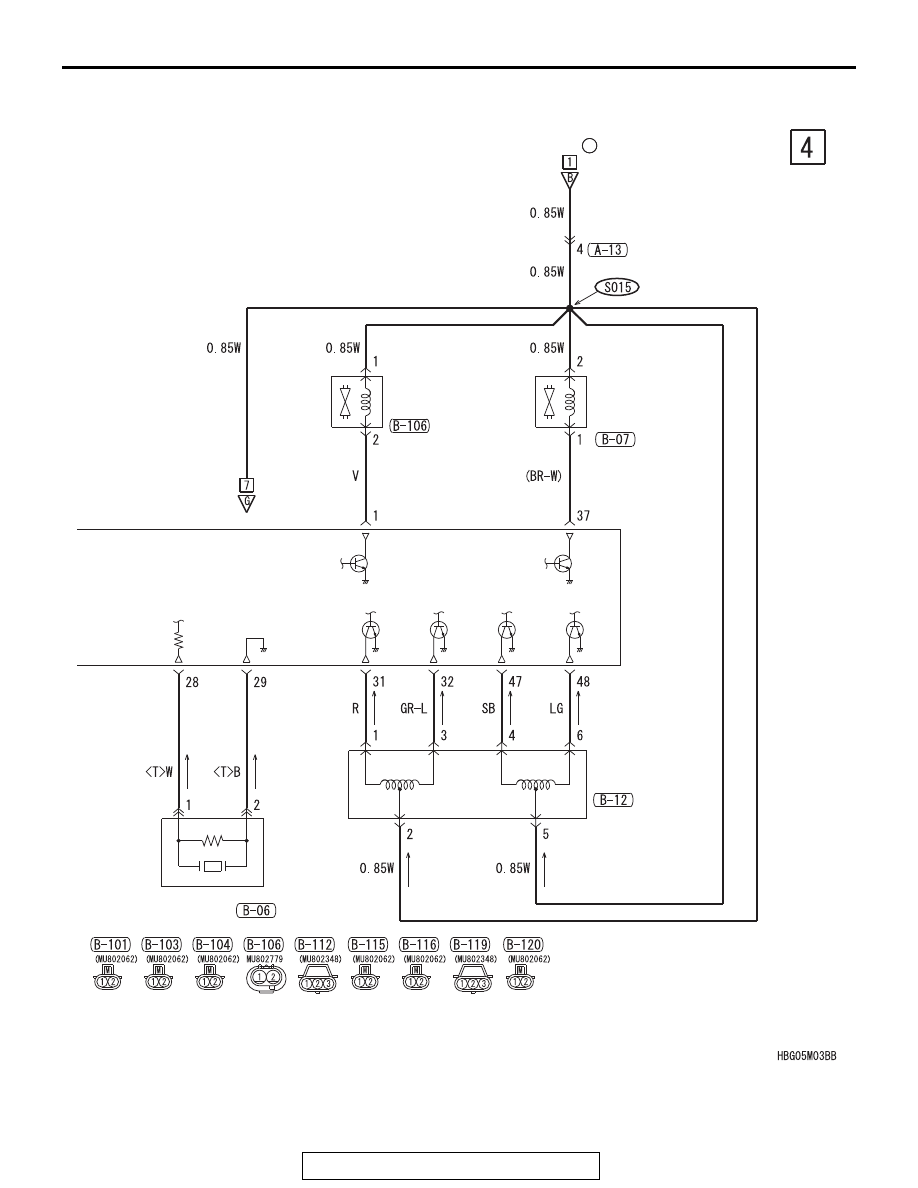

MFI SYSTEM <3.0L ENGINE>

TSB Revision

CIRCUIT DIAGRAMS

90-63

22

(FUSE     )

RELAY BOX

EXHAUST GAS
RECIRCULATION
VALVE

EVAPORATIVE
EMISSION
PURGE
SOLENOID

ENGINE OIL
CONTROL
VALVE

KNOCK
SENSOR 1

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

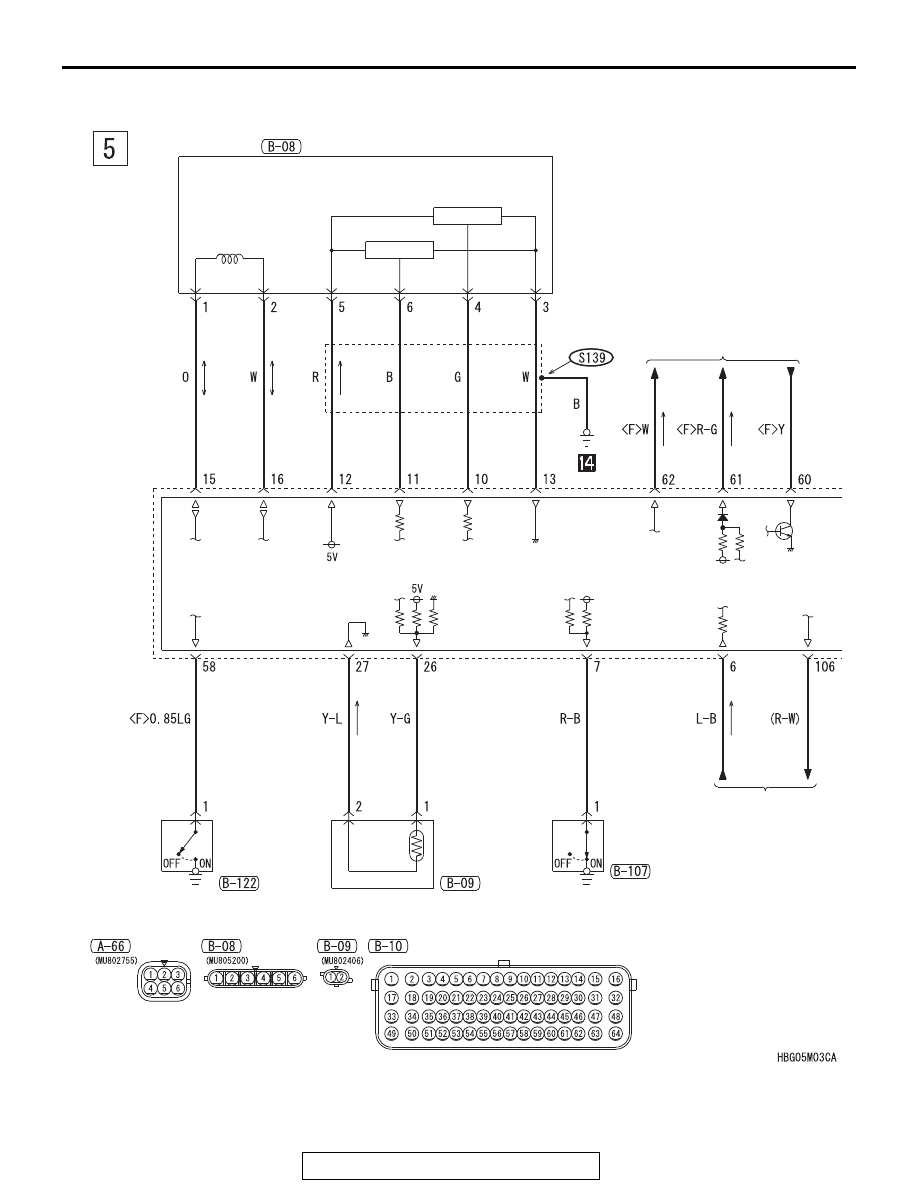

MFI SYSTEM <3.0L ENGINE>

TSB Revision

CIRCUIT DIAGRAMS

90-64

MFI SYSTEM <3.0L ENGINE> (CONTINUED)

ENGINE
COOLANT
TEMPERATURE
SENSOR

POWER
STEERING
PRESSURE
SWITCH

STARTING
SYSTEM

THROTTLE POSITION SENSOR

HALL IC

HALL IC

(MAIN)

(SUB)

THROTTLE BODY
ASSEMBLY

THROTTLE
ACTUATOR
CONTROL
MOTOR

CHARGING SYSTEM

ENGINE
CONTROL
MODULE

OIL PRESSURE
SWITCH
(MIVEC)
