Mitsubishi Outlander GS45X. Manual - part 242

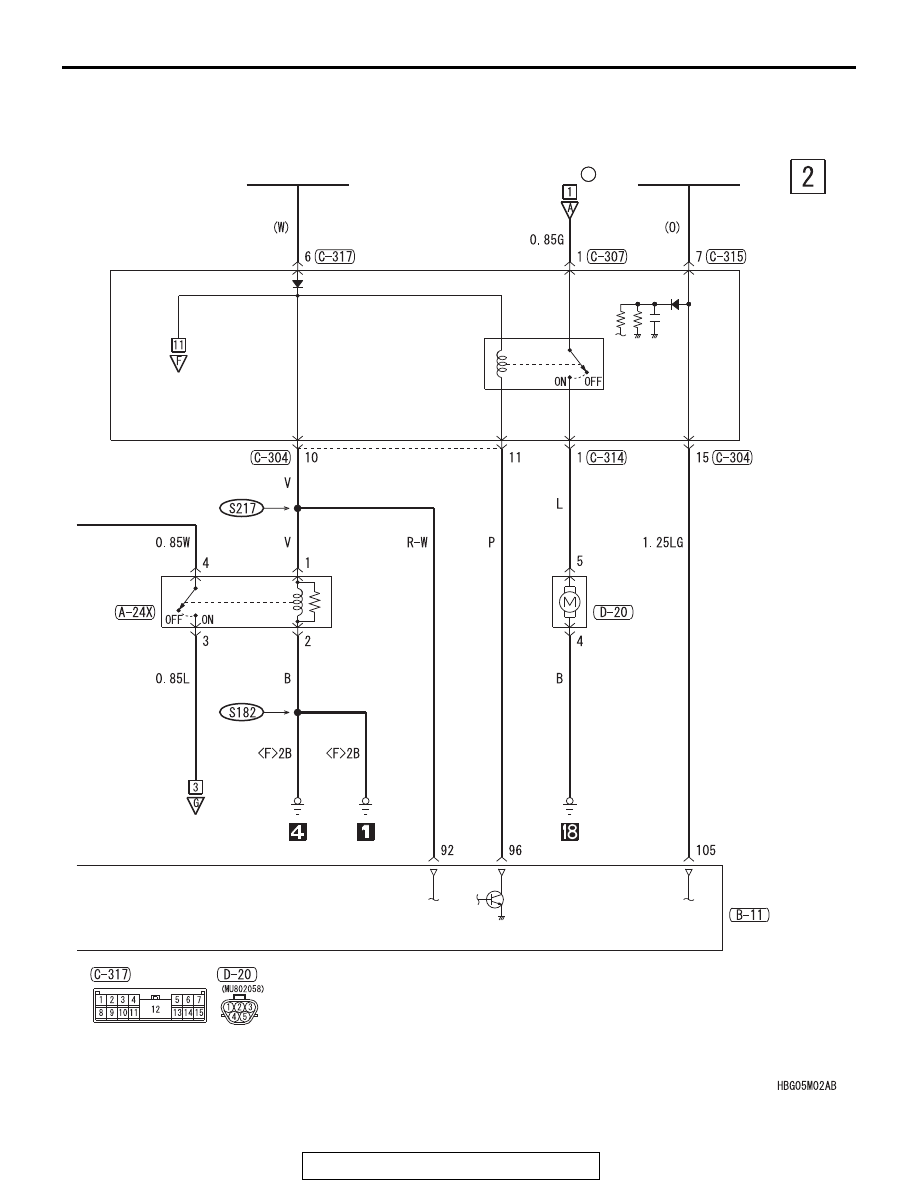

MFI SYSTEM <2.4L ENGINE>

TSB Revision

CIRCUIT DIAGRAMS

90-49

IGNITION
SWITCH (IG1)

23

(FUSE     )

RELAY BOX

IGNITION
SWITCH (ST)

FUEL
PUMP
RELAY

FUEL PUMP
MODULE

INJECTOR
RELAY

ETACS-ECU

ENGINE
CONTROL
MODULE

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

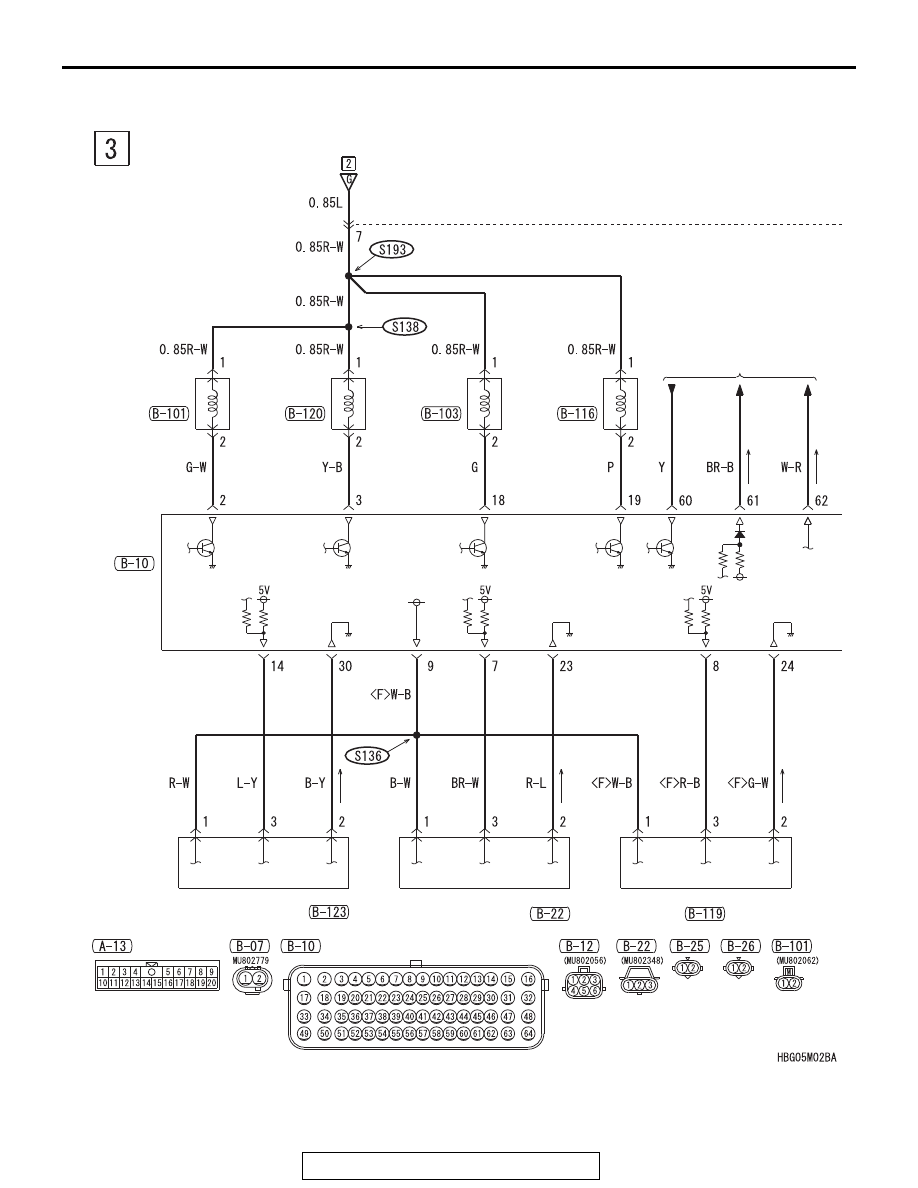

MFI SYSTEM <2.4L ENGINE>

TSB Revision

CIRCUIT DIAGRAMS

90-50

MFI SYSTEM <2.4L ENGINE> (CONTINUED)

INJECTOR
RELAY

NO.1
INJECTOR

NO.2
INJECTOR

NO.3
INJECTOR

NO.4
INJECTOR

ENGINE
CONTROL
MODULE

CHARGING SYSTEM

CRANKSHAFT POSITION
SENSOR

EXHAUST CAMSHAFT
POSITION SENSOR

INTAKE CAMSHAFT
POSITION SENSOR

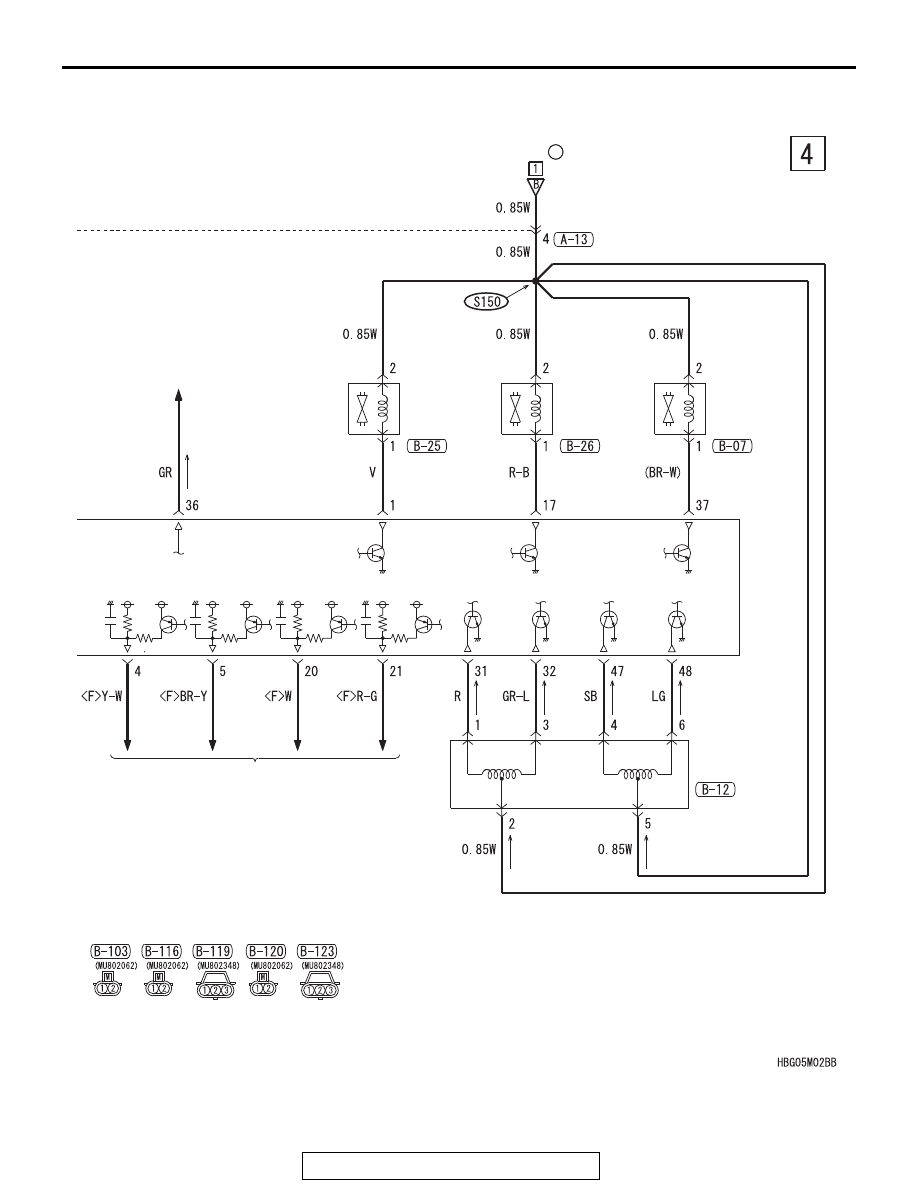

MFI SYSTEM <2.4L ENGINE>

TSB Revision

CIRCUIT DIAGRAMS

90-51

22

(FUSE     )

RELAY BOX

IGNITION SYSTEM

BRAKE WARNING LIGHT,
FUEL WARNING LIGHT AND
OIL PRESSURE WARNING LIGHT

EXHAUST GAS
RECIRCULATION
VALVE

EVAPORATIVE
EMISSION
PURGE
SOLENOID

EXHAUST
ENGINE OIL
CONTROL
VALVE

INTAKE
ENGINE OIL
CONTROL
VALVE

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW     SB : SKY BLUE
BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET     PU : PURPLE     SI : SILVER

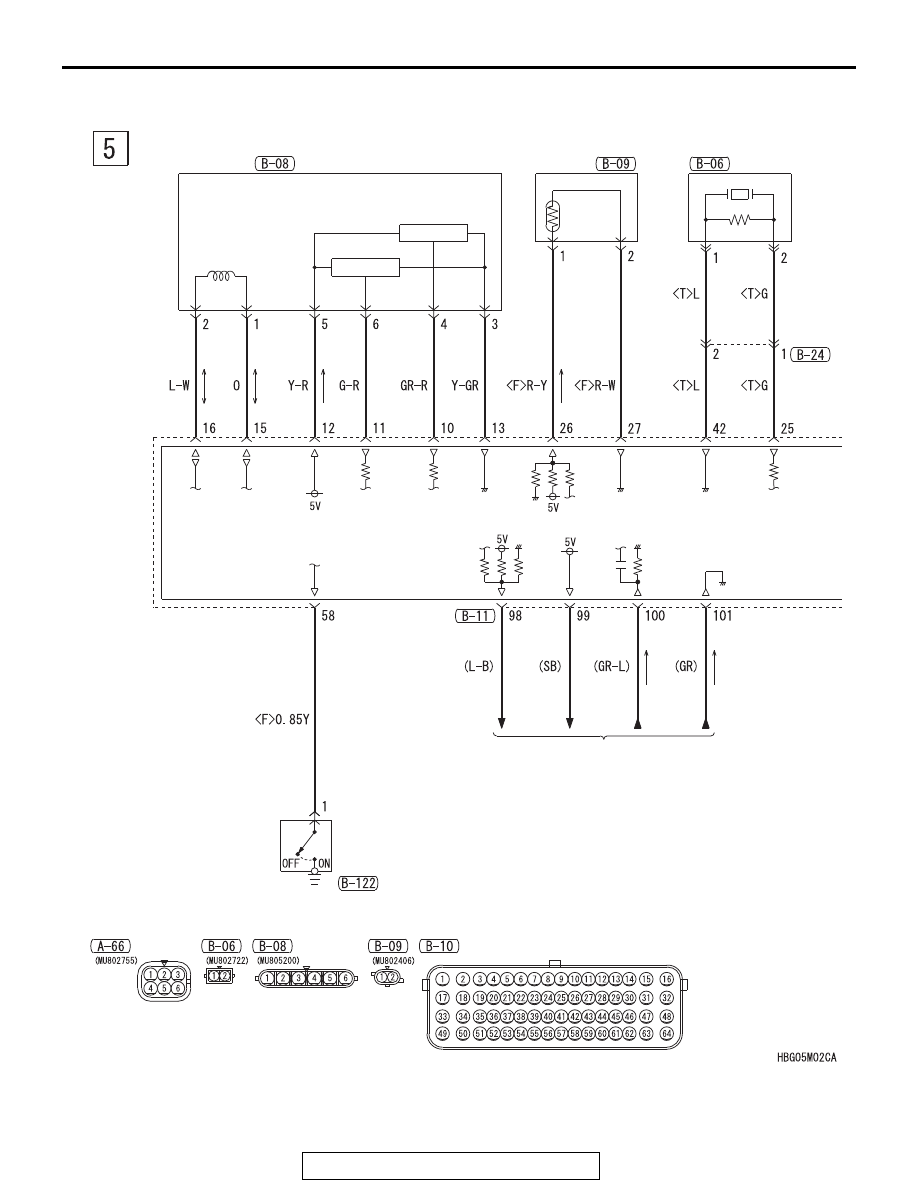

MFI SYSTEM <2.4L ENGINE>

TSB Revision

CIRCUIT DIAGRAMS

90-52

MFI SYSTEM <2.4L ENGINE> (CONTINUED)

POWER
STEERING
PRESSURE
SWITCH

THROTTLE POSITION SENSOR

HALL IC

HALL IC

(MAIN)

(SUB)

THROTTLE BODY
ASSEMBLY

ENGINE COOLANT
TEMPERATURE
SENSOR

KNOCK SENSOR

THROTTLE
ACTUATOR
CONTROL
MOTOR

ENGINE
CONTROL
MODULE

CHARGING SYSTEM
