POWER STEERING HOSES

TSB Revision

POWER STEERING

37-59

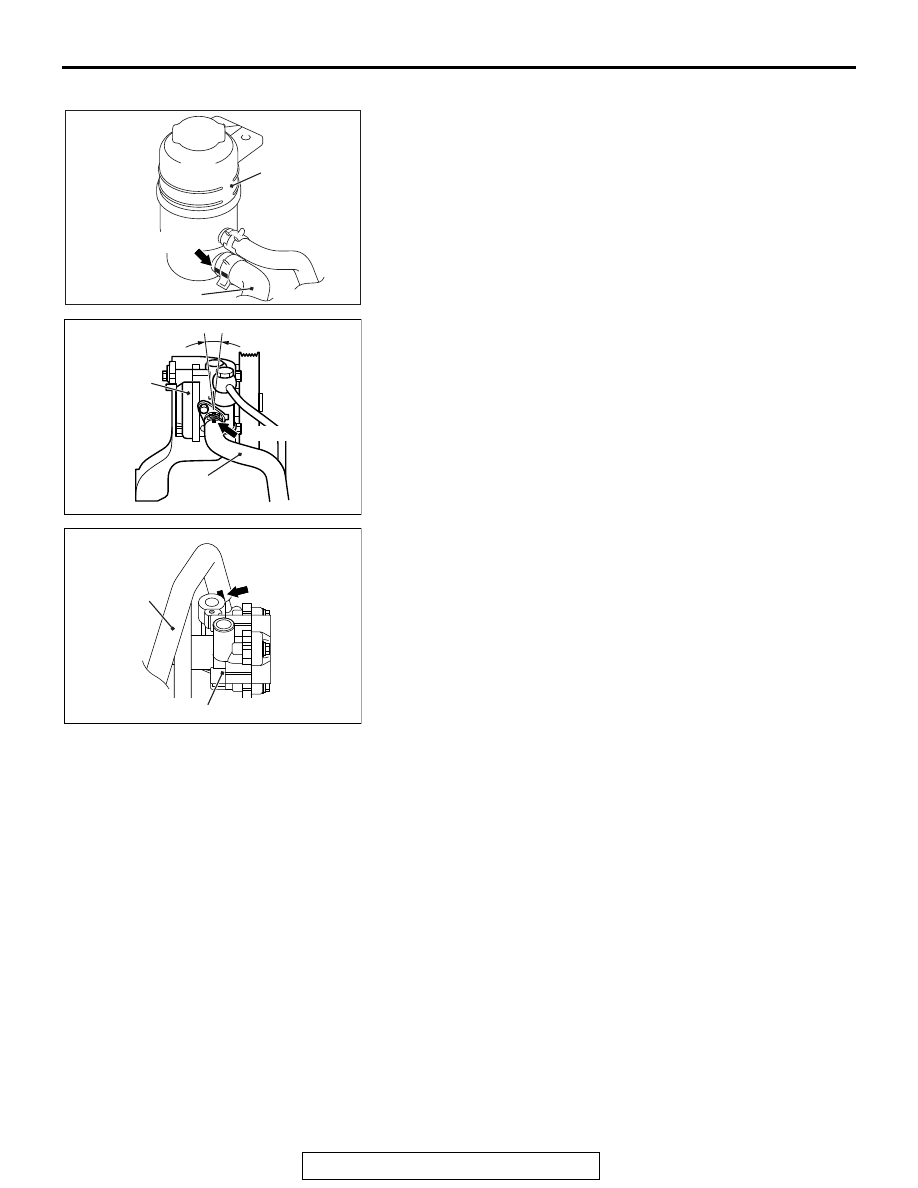

>>D<< SUCTION HOSE INSTALLATION

1. Align the oil reservoir side suction hose marking within the

area shown in the figure and connect the suction hose.

2. Align the oil pump side suction hose marking within the area

shown in the figure and connect the suction hose.

AC612198AG

Marking

Suction hose

Oil reservoir

AC607830

AF

Suction hose

Marking

Oil pump

30˚

<2.4L Engine>

AC707955

AE

<3.0L Engine>

Marking

Oil pump assembly

Suction hose

NOTES

14-1

GROUP 14

ENGINE COOLING

CONTENTS

GENERAL INFORMATION . . . . . . . .

14-2

SERVICE SPECIFICATIONS. . . . . . .

14-3

COOLANT  . . . . . . . . . . . . . . . . . . . . .

14-3

SEALANT. . . . . . . . . . . . . . . . . . . . . .

14-4

ENGINE COOLING DIAGNOSIS . . . .

14-4

INTRODUCTION. . . . . . . . . . . . . . . . . . . . .

14-4

TROUBLESHOOTING STRATEGY . . . . . .

14-4

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

14-4

SYMPTOM PROCEDURES . . . . . . . . . . . .

14-5

SPECIAL TOOLS. . . . . . . . . . . . . . . .

14-23

ON-VEHICLE SERVICE. . . . . . . . . . .

14-25

ENGINE COOLANT LEAK CHECK  . . . . . .

14-25

RADIATOR CAP OPENING PRESSURE



CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-25

ENGINE COOLANT CHANGE . . . . . . . . . .

14-26

WATER PUMP COOLANT LEAK CHECK .

14-28

ENGINE COOLANT CONCENTRATION



TEST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14-29

COOLING FAN RELAY CONTINUITY



CHECK <2.4L ENGINE>. . . . . . . . . . . . . . .

14-30

FAN CONTROL RELAY CONTINUITY



CHECK <3.0L ENGINE>. . . . . . . . . . . . . . .

14-31

COOLING FAN MOTOR CHECK . . . . . . . .

14-33

THERMOSTAT . . . . . . . . . . . . . . . . . .

14-34

REMOVAL AND INSTALLATION



<2.4L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

14-34

REMOVAL AND INSTALLATION



<3.0L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

14-36

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

14-38

WATER PUMP  . . . . . . . . . . . . . . . . . .

14-39

REMOVAL AND INSTALLATION



<2.4L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

14-39

REMOVAL AND INSTALLATION



<3.0L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

14-40

WATER HOSE AND WATER PIPE  . .

14-41

REMOVAL AND INSTALLATION



<2.4L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

14-41

REMOVAL AND INSTALLATION



<3.0L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

14-45

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

14-48

RADIATOR . . . . . . . . . . . . . . . . . . . . .

14-49

REMOVAL AND INSTALLATION



<2.4L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

14-49

REMOVAL AND INSTALLATION



<3.0L ENGINE>. . . . . . . . . . . . . . . . . . . . . .

14-52

GENERAL INFORMATION

TSB Revision

ENGINE COOLING

14-2

GENERAL INFORMATION

M1141000101750

The cooling system is designed to keep every part of
the engine at appropriate temperature in whatever
condition the engine may be operated. The cooling
method is of the water-cooled, pressure forced circu-
lation type in which the water pump pressurizes cool-
ant and circulates it throughout the engine. If the
coolant temperature exceeds the prescribed temper-
ature, the thermostat opens to circulate the coolant

through the radiator as well so that the heat
absorbed by the coolant may be radiated into the air.
The water pump is of the centrifugal impeller type
and is driven by the drive belt from the crankshaft
<2.4L ENGINE>. The water pump is of the centrifu-
gal impeller type and is driven by the timing belt from
the crankshaft <3.0L ENGINE>. The radiator is the
corrugated fin, cross flow type.

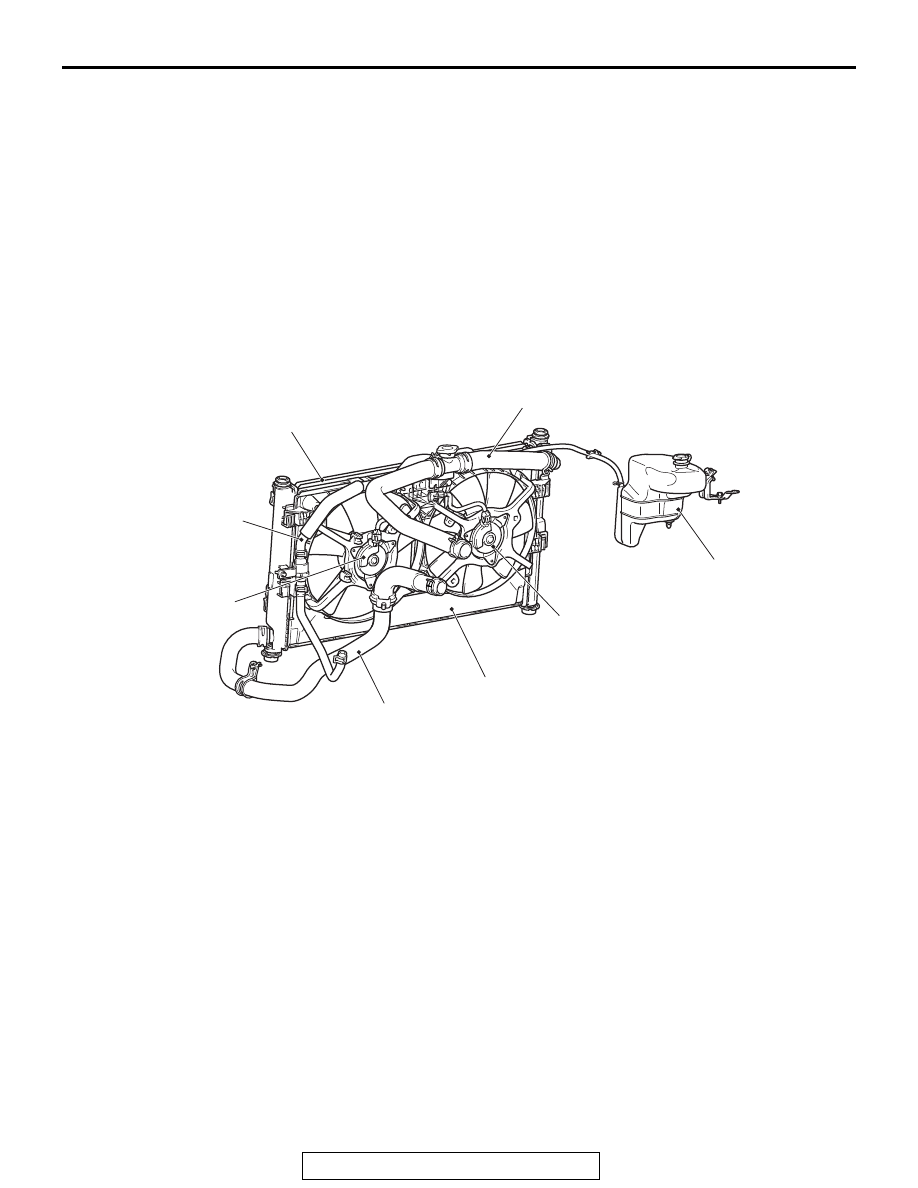

CONSTRUCTION DIAGRAM
<2.4L ENGINE>

AC808973AB

Radiator lower hose

Radiator
condenser tank
assembly

Radiator upper hose
assembly

Radiator assembly

CVT fluid cooler
feed hose assembly

Radiator fan
motor

Condenser fan
motor

Fan shroud
