SEAT BELT

TSB Revision

INTERIOR

52A-41

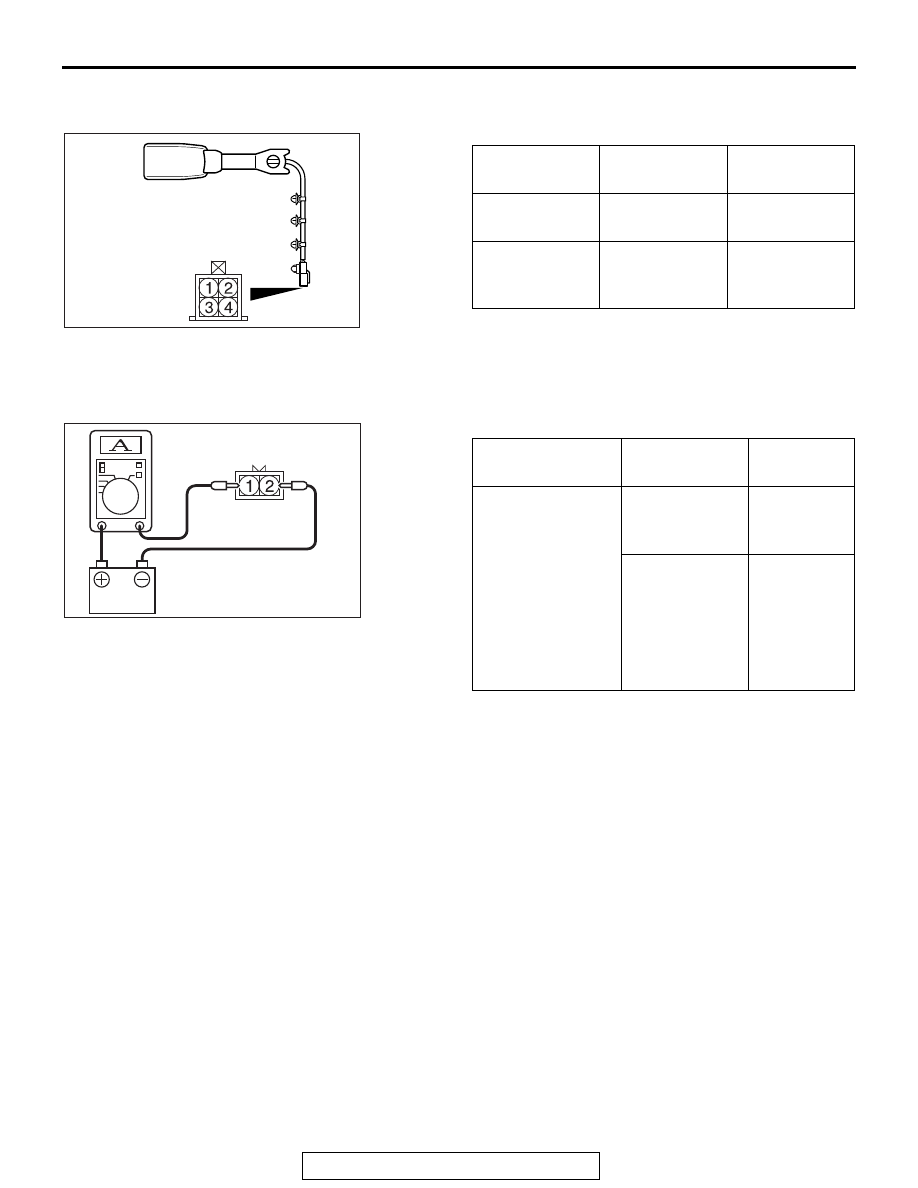

SEAT BELT BUCKLE SWITCH CONTINUITY
CHECK (DRIVER’S SIDE)

.

SEAT BELT BUCKLE SWITCH CHECK
(PASSENGER’S SIDE)

Power supply voltage: 5V

Item

Tester
connection

Specified
condition

Fastened seat
belt

− 2

Open circuit

Unfastened
seat belt

− 2

Continuity
exists (2

Ω or

less)

AC709741

AB

Power supply
connection

Check
condition

Normal
condition

• Connect

terminal No.1 to
the negative
power supply
(5V) terminal.

• Connect

terminal No.2 to
the positive
power supply
(5V) terminal.

When the seat
belt is
connected

12 - 17 mA

When the seat
belt is
disconnected

4 - 7 mA

AC803268

5V

AB

SEAT BELT

TSB Revision

INTERIOR

52A-42

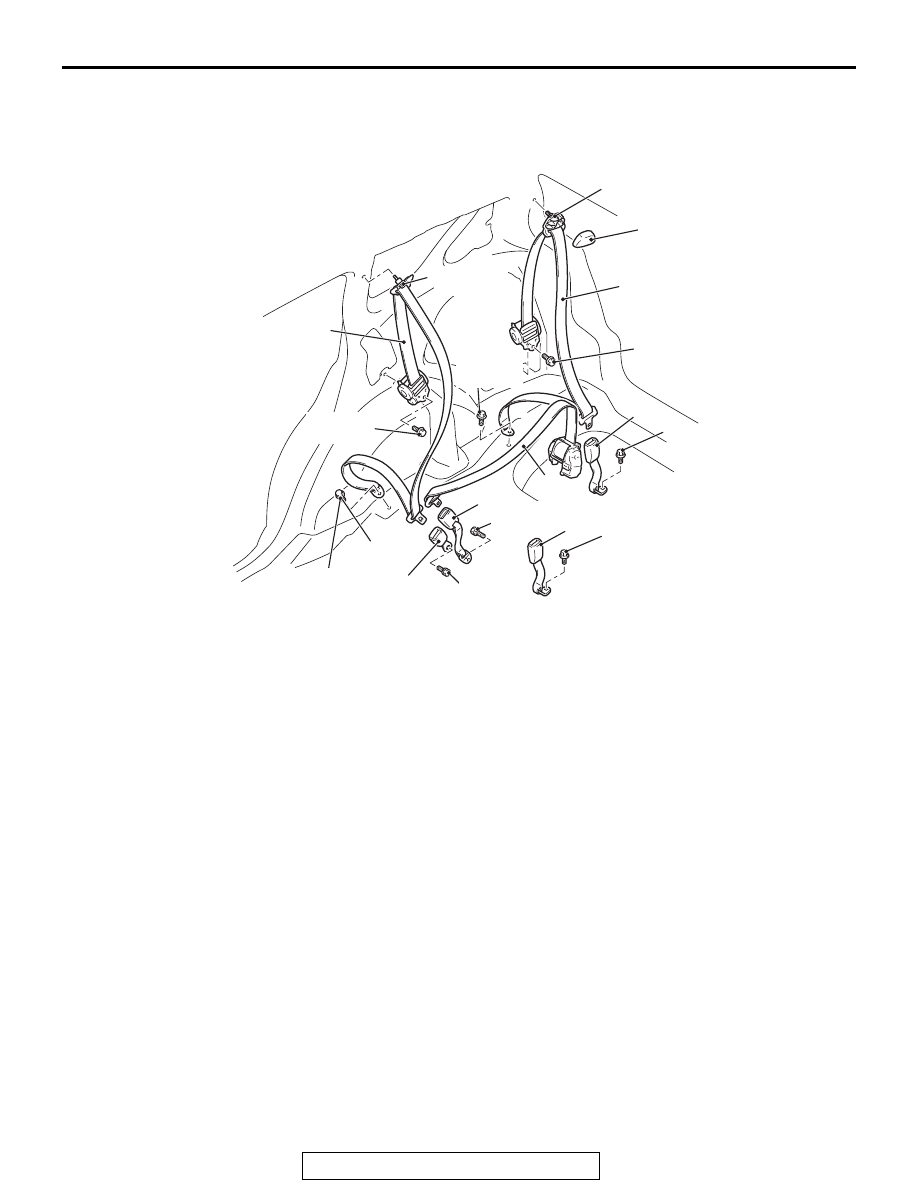

REAR SEAT BELT

REMOVAL AND INSTALLATION

M1523001601114

AC505517

1

3

7

8

9

5

AC

2

4

6

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

43 ± 8 N·m
32 ± 5 ft-lb

Second seat belt (outer) removal
steps

1.

Seat belt side lower anchor bolt

Scuff plate rear, quarter trim lower,
quarter trim upper (Refer to

P.52A-10

).

Lower liftgate trim (Refer to

P.52A-14

).

2.

Seat belt side

Seat cushion assembly (LH)

3.

Seat belt center

Second seat belt RH and center
(inner) removal steps

4.

Inner seat belt side (RH)

5.

Inner seat belt center
Second seat belt LH (inner)
removal steps

Seat cushion assembly (LH)

6.

Inner seat belt
Third seat belt removal steps <7
persons seat>

7.

Third seat belt sash guide cover

Quarter trim lower, quarter trim
upper (Refer to

P.52A-10

).

8.

Outer seat belt

9.

Inner seat belt
