Mitsubishi Outlander (2013+). Manual - part 793

SRS

CIRCUIT DIAGRAMS

90-132

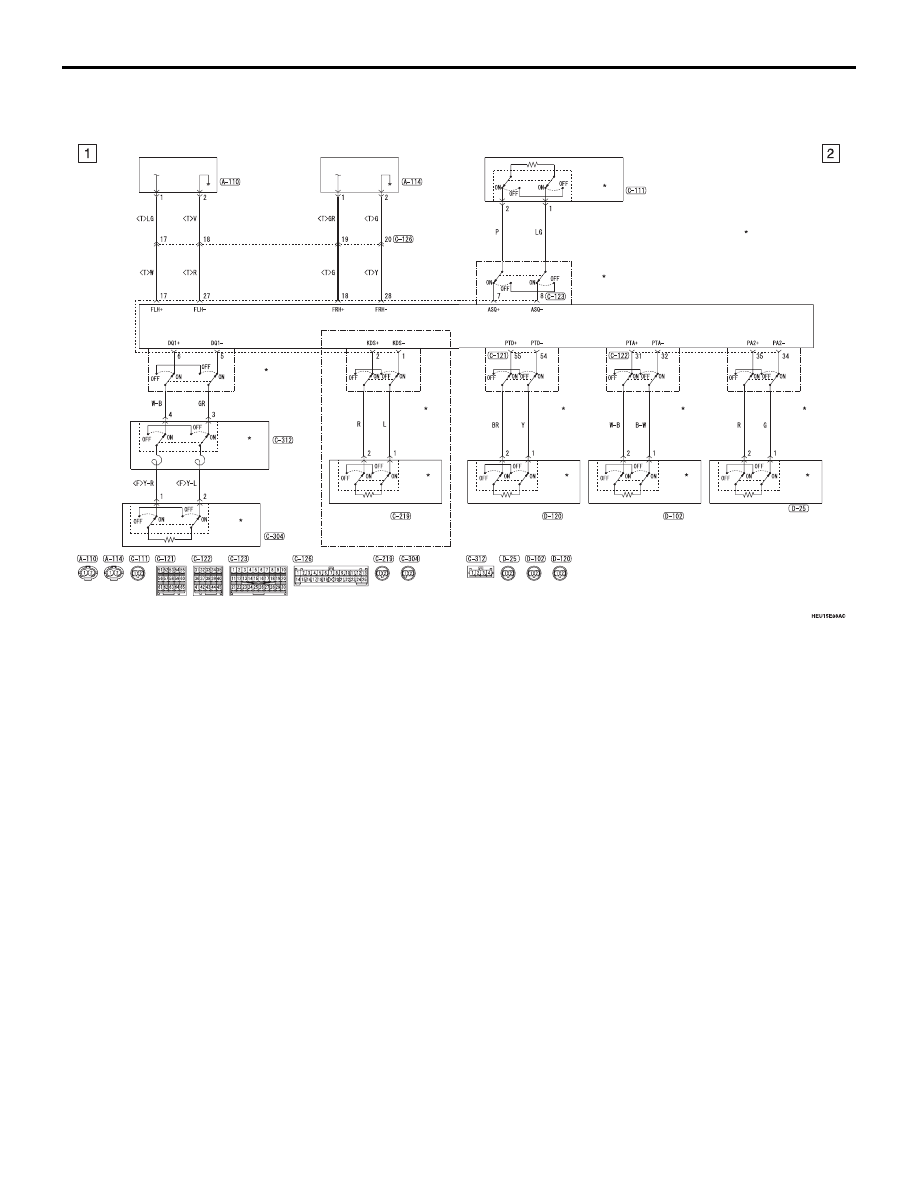

SRS

M1901021002731

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FRONT
IMPACT
SENSOR (LH)

FRONT
IMPACT
SENSOR (RH)

SRS-ECU

CLOCK
SPRING

DRIVER'S
AIR BAG
MODULE
(SQUIB)

DRIVER'S KNEE AIR BAG
MODULE (SQUIB)

SEAT BELT
PRE-TENSIONER (LH)

PASSENGER'S
(FRONT)
AIR BAG MODULE
(SQUIB)

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

SEAT BELT
PRE-TENSIONER (RH)

LAP PRE-TENSIONER

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR COUPLED : ON
CONNECTOR UNCOUPLED : OFF

NOTE

:

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

<VEHICLES WITH KNEE AIR BAG>

SRS

CIRCUIT DIAGRAMS

90-133

SRS (CONTINUED)

SIDE IMPACT
SENSOR (LH)

SRS-ECU

SIDE IMPACT
SENSOR (RH)

NOTE

: CONNECTOR COUPLED : ON

CONNECTOR UNCOUPLED : OFF

SIDE-AIRBAG MODULE
(SQUIB) (LH)

CURTAIN AIR BAG MODULE
(SQUIB) (LH)

SIDE-AIRBAG MODULE
(SQUIB) (RH)

CURTAIN AIR BAG MODULE
(SQUIB) (RH)

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

CONNECTOR
LOCK
SWITCH

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

<VEHICLES WITH SIDE-AIRBAG AND CURTAIN AIR BAG>

SRS (CONTINUED)

ETACS-
ECU

IG1
RELAY

SRS-ECU

DIAGNOSIS
CONNECTOR

FRONT SIDE

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

COMBINATION
METER

CPU

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

CAN DRIVE
CIRCUIT

INTERFACE
CIRCUIT

ETACS-ECU

CAN
TRANSCEIVER
CIRCUIT

LED DRIVE
CIRCUIT

RHEOSTAT

LCD (SRS)

(FUSE     )

15

RELAY BOX
(PASSENGER
COMPARTMENT)
FUSIBLE LINK
AND FUSE

IGNITION SWITCH (IG1)
OR OSS-ECU (IG1)

NOTE

: VEHICLES WITHOUT KOS
: VEHICLES WITH KOS

FUSIBLE
LINK

2

INPUT SIGNAL

·COLUMN SWITCH
 (LIGHTING SWITCH)
·LIGHTING CONTROL SENSOR
 <VEHICLES WITH AUTO LAMP
 AND RAIN SENSITIVE AUTO
 WIPER>

·ABS-ECU
·ASC-ECU
·COLUMN SWITCH
·CORNER SENSOR/
 BACK SENSOR-ECU
·CVT CONTROL RELAY
·EPS-ECU
·HEATED SEAT RELAY
·HEATER CONTROLLER
 ASSEMBLY (A/C-ECU)
·KOS-ECU
·SELECTOR LEVER
 ASSEMBLY
·SONAR SWITCH
·STEERING WHEEL
 SENSOR
·SUNROOF MOTOR
 ASSEMBLY

SRS

CIRCUIT DIAGRAMS

90-134

SRS (CONTINUED)

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

HAZARD INDICATOR
ASSEMBLY

EARTH J/C
(DASH)

PASSENGER'S
AIR BAG
CUT OFF
SWITCH

(FUSE     )

15

CPU

SRS-ECU

AIR BAG ON
INDICATOR
LAMP
PASSENGER'S
SIDE

AIR BAG OFF
INDICATOR
LAMP
PASSENGER'S
SIDE

ETACS-ECU

ELECTRIC POWER STEERING SYSTEM

CIRCUIT DIAGRAMS

90-135

ELECTRIC POWER STEERING SYSTEM

M1901021800690

RELAY BOX
(PASSENGER
COMPARTMENT)
FUSIBLE LINK
AND FUSE

ETACS-ECU

IG1
RELAY

IGNITION SWITCH (IG1)
OR OSS-ECU (IG1)

EPS-ECU

MOTOR

RESOLVER

TORQUE SENSOR

Wire colour code
B : Black     LG : Light green     G : Green     L : Blue     W : White     Y : Yellow     SB : Sky blue
BR : Brown     O : Orange     GR : Grey     R : Red     P : Pink     V : Violet     PU : Purple     SI : Silver

FUSIBLE
LINK

2

FUSIBLE
LINK

3

·ABS-ECU
·ASC-ECU
·COLUMN SWITCH
·CORNER SENSOR/
 BACK SENSOR-ECU
·CVT CONTROL RELAY
·HAZARD INDICATOR
 ASSEMBLY
·HEATED SEAT RELAY
·HEATER CONTROLLER
 ASSEMBLY (A/C-ECU)
·KOS-ECU
·SELECTOR LEVER
 ASSEMBLY
·SONAR SWITCH
·STEERING WHEEL
 SENSOR
·SUNROOF MOTOR
 ASSEMBLY

NOTE

: VEHICLES WITHOUT KOS
: VEHICLES WITH KOS
