Mitsubishi Outlander (2013+). Manual - part 756





ACB04457

Engine-ECU

AB

11

ACB04456

12,14,15

AB

Battery

12

15

14

ACB04712AB

Headlamp
assembly

13

ACB04461AB

17

ACB04451AB

SRS-ECU

18

ACB04460AB

19

ETACS-ECU

ACB04462

Front seat (LH)

20

AB

EARTH

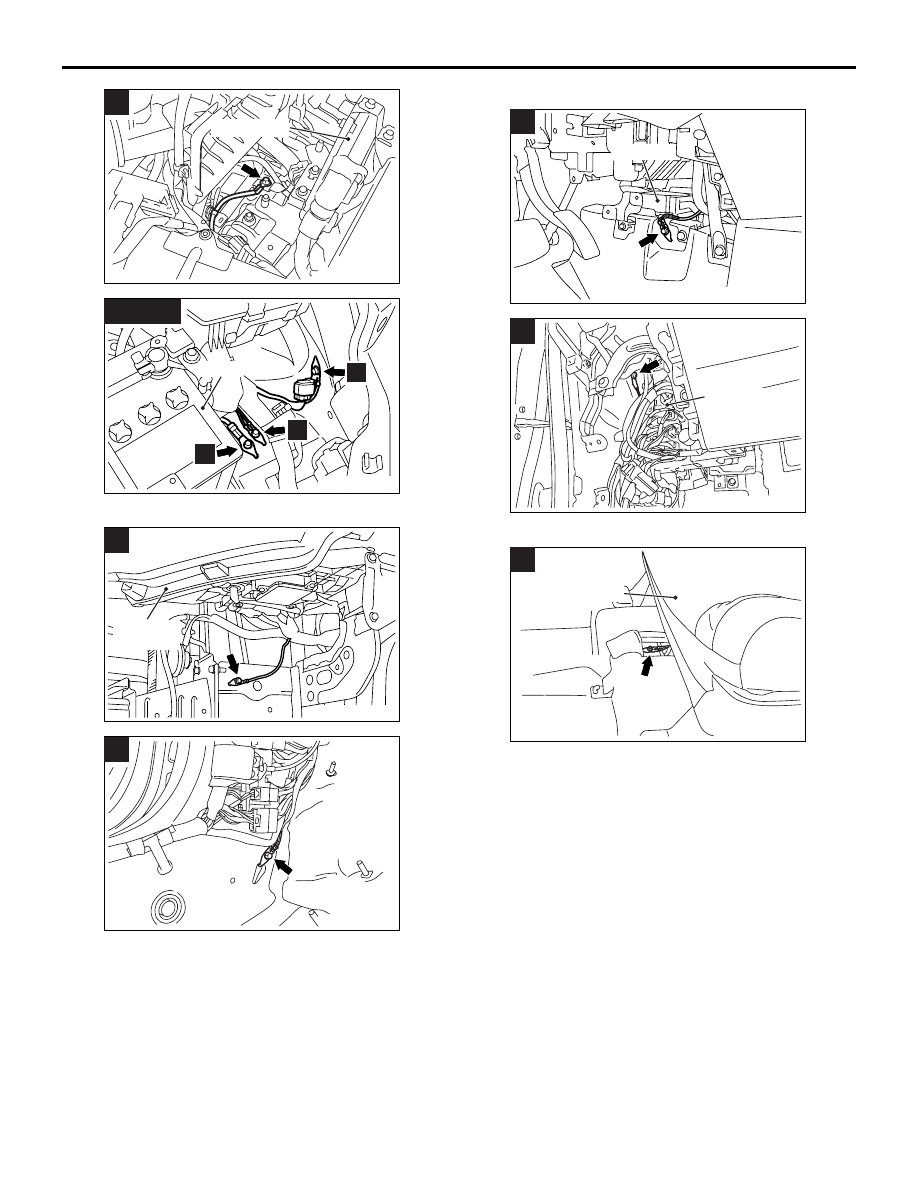

COMPONENT LOCATIONS

70-19

OVERALL CONFIGURATION DIAGRAM

CONFIGURATION DIAGRAMS

80-2

OVERALL CONFIGURATION DIAGRAM

M1801000104130

ACC00135

AC

Instrument panel
wiring harness

Control wiring
harness

Roof wiring
harness

Tailgate wiring
harness (RH)

Fog lamp
wiring harness

Battery (+)
wiring harness

Front door
wiring harness

*

Rear door
wiring harness

*

Floor wiring
harness

Rear display
wiring harness

Fuel wiring
harness

Rear bumper
wiring harness

Rear end
wiring harness

Front wiring
harness

Tailgate wiring
harness (LH)

Battery (-)
wiring harness

Roof sub
wiring
harness

NOTE:

.

1. This illustration shows only major wiring harnesses.

2. *: also equipped at the right side.

ENGINE COMPARTMENT

CONFIGURATION DIAGRAMS

80-3

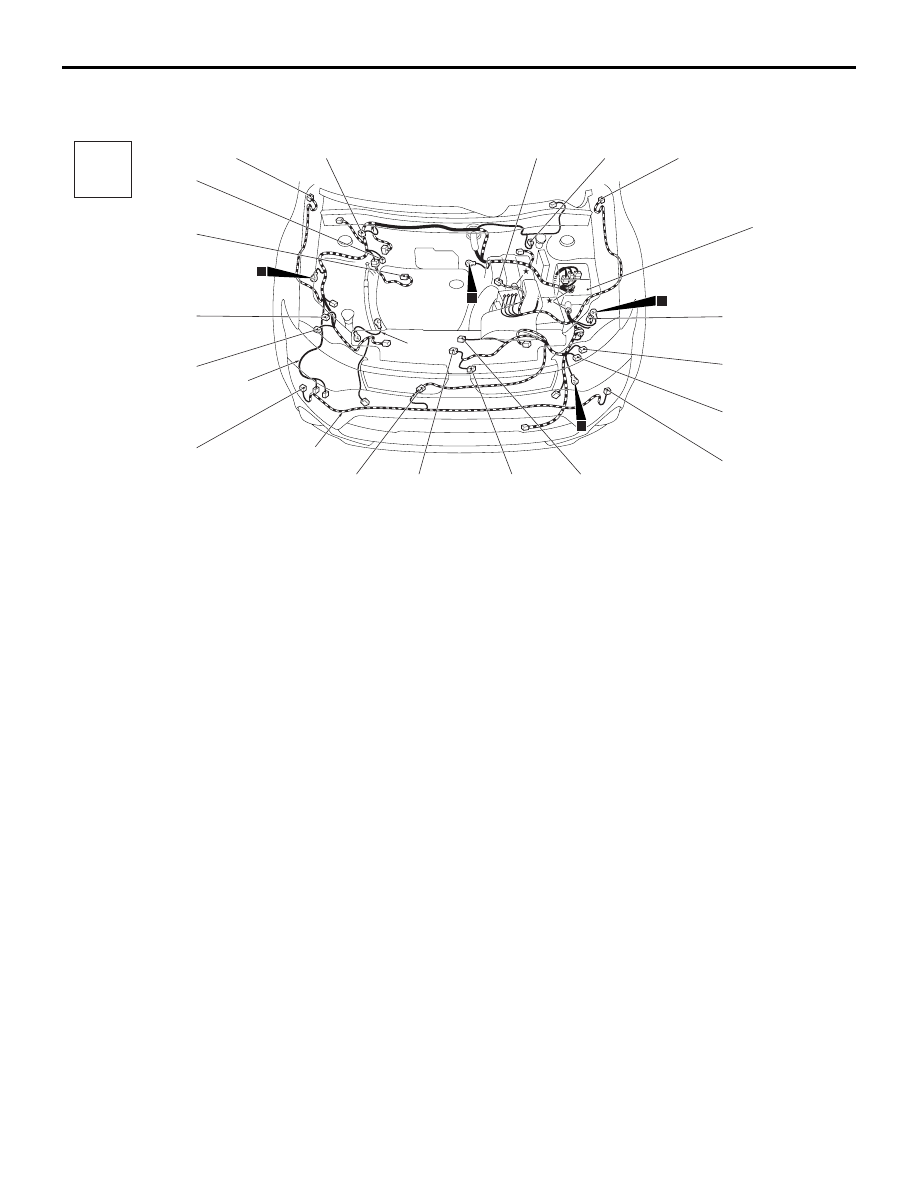

ENGINE COMPARTMENT

M1801000309032

ACC00136

AB

A-01

A-02

A-03

A-04

A-05

A-25

A-26

A-27

A-28

A-30

A-31

A-32

A-33

A-35

A-36

A-37

A-38

A-39

Earth
cable

Front wiring
harness

Connector colour
code
B : Black
BR : Brown
G : Green
GR : Grey
L : Blue
None : Milk white
O : Orange
R : Red
V : Violet
Y : Yellow

Fog lamp
wiring harness

A-06X A-07X A-08X
A-09X A-11X A-12X
A-16X A-17X A-18X
A-19X A-20X A-21X
A-22X A-23X A-24X

15

3

1

13

Connector
symbol

-01
thru
-39

A

A-01

(2-B)

Side turn-signal lamp (RH)

A-02

(4-B)

No connection

A-03

(4-B)

Air flow sensor

A-04

(2-B)

Brake fluid level switch

A-05

(2-B)

Side turn-signal lamp (LH)

A-06X (4)

Throttle valve control servo relay

A-07X (4)

CVT control relay

A-08X (4)

Starter relay

A-09X (4)

No connection

A-11X (4)

Headlamp washer relay

A-12X (4)

Wiper deicer relay

A-16X (4)

Radiator fan relay

A-17X (4)

Condenser fan relay

A-18X (5)

Fan control relay

A-19X (4)

Engine control relay

A-20X (4)

A/C compressor relay

A-21X (4)

Front fog lamp relay

A-22X (4)

Horn relay

A-23X (4)

Headlamp relay (HI)

A-24X (4)

Headlamp relay (LO)

A-25

(6-GR)

Earth J/C (Front)

A-26

(8-B)

Headlamp assembly (LH)

A-27

(6-GR)

Headlamp assembly (LH)

A-28

(2-B)

Front fog lamp (LH)

A-30

(2-B)

No connection

A-31

(2-B)

Condenser fan motor

A-32

(2-B)

Radiator fan motor

A-33

(4-B)

Front wiring harness and fog lamp
wiring harness combination

A-35

(2-B)

Front fog lamp (RH)

A-36

(8-B)

Headlamp assembly (RH)

A-37

(6-GR)

Headlamp assembly (RH)

A-38

(3-B)

Front height sensor <Vehicles with
headlamp automatic levelling system>

A-39

(2-B)

Front wheel speed sensor (RH)
