Mitsubishi Outlander (2013+). Manual - part 439

Disassembly steps

1. Bolts
2. Caliper support
3. Pad assembly
4. Shim
5. Clip
6. Guide pin
7. Bushing
8. Boot

<<A>> >>A<<

9. Piston

10. Piston seal
11. Piston boot
12. Spring
13. Bleeder cap
14. Bleed screw
15. Caliper body

REAR DISC BRAKE ASSEMBLY

BASIC BRAKE

35A-23

LUBRICATION POINTS

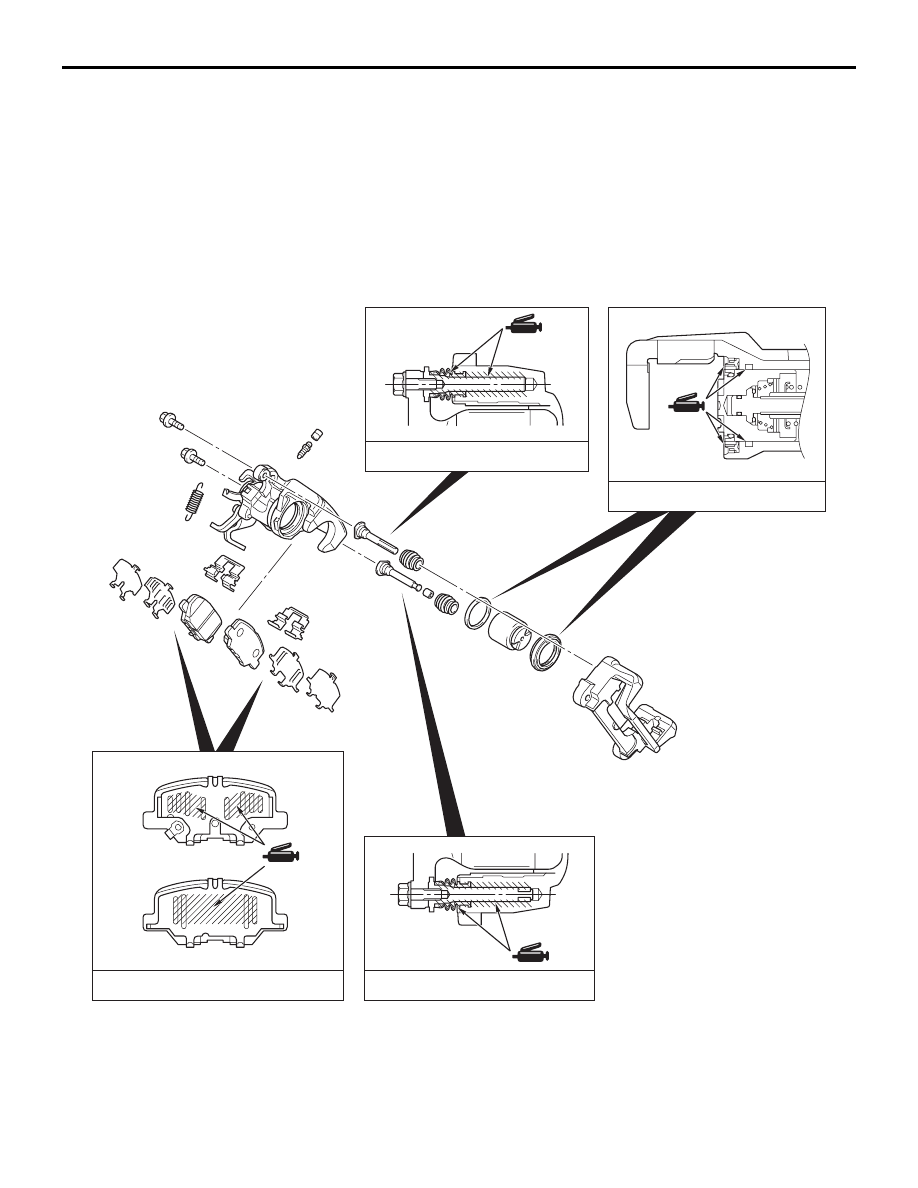

ACB06045AB

<In side>

<Out side>

Grease: Repair kit grease, Niglube
              RX-2 or equivalent

Grease: Repair kit grease,
              AS880N or equivalent

Grease: Repair kit grease, Niglube
              RX-2 or equivalent

Grease: Repair kit grease, Niglube
              RX-2 or equivalent

Disassembly steps (Continued)

REAR DISC BRAKE ASSEMBLY

BASIC BRAKE

35A-24

DISASSEMBLY SERVICE POINTS

<<A>> PISTON REMOVAL

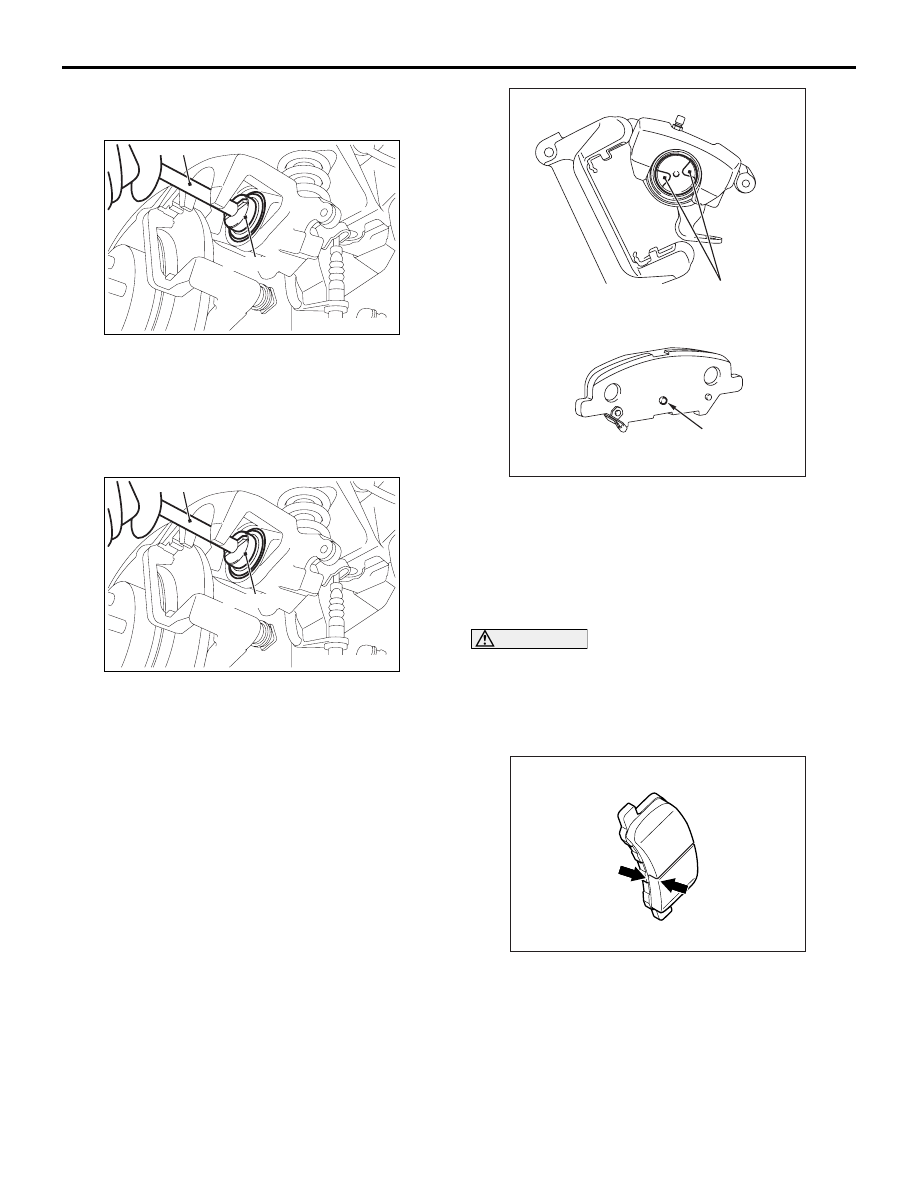

ACB05961

MB991621

AB

Extension

Use the special tool, rear disc brake piston driver
(MB991621) to turn the piston as shown, and remove
it from the caliper body.

REASSEMBLY SERVICE POINTS

>>A<< PISTON INSTALLATION

ACB05961

MB991621

AB

Extension

1. Use the special tool, rear disc brake piston driver

(MB991621) as shown to turn the piston and
install to the caliper body.

ACB06046AB

Stopper groove

Protrusion

2. Set as shown so that the protrusion on the pad

assembly rear face is engaged in the piston
stopper groove.

INSPECTION

M1351015001107

BRAKE PAD WEAR INSPECTION

CAUTION

• When replacing, replace both brake pad

assembly (right and left) as a set.

•

ACC00791

If there is a significant difference in thickness
between the brake pads at right and left,
check the sliding area of the brake caliper.

Measure the brake pad thickness at the most worn
area. If the brake pad thickness is less than the limit
value, replace the brake pad.

Standard value: 9.0 mm
Limit: 1.5 mm
