27C-2

Code No.U1427: Implausible Wheel Speed Data



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27C-40

Code No.U1428: Sensor Cluster CAN Message <ASC>



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27C-40

TROUBLE SYMPTOM CHART. . . . . . . . . .

27C-41

SYMPTOM PROCEDURES . . . . . . . . . . . .

27C-42

Inspection Procedure 1: M.U.T.-III cannot
Communicate with the Electronically Controller 4WD
System. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27C-42

Inspection Procedure 2: Shifting the 4WD Switch does
not Change the Mode.. . . . . . . . . . . . . . . . .

27C-43

Inspection Procedure 3: The Tight Corner Braking
Phenomenon

*

 Appears with the 4WD switch in the 4WD

ECO or 4WD AUTO Position. . . . . . . . . . . .

27C-44

Inspection Procedure 4: No Diagnosis Code is set even
when the 4WD-E/LOCK Indicator Lamps flash.



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27C-45

DATA LIST REFERENCE TABLE  . . . . . . .

27C-45

SPECIAL FUNCTION  . . . . . . . . . . . . . . . . .

27C-48

CHECK AT ECU TERMINALS  . . . . . . . . . .

27C-48

ON-VEHICLE SERVICE . . . . . . . . . . .

27C-49

CHECK OF ELECTRONIC CONTROL COUPLING



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27C-49

4WD-ECU . . . . . . . . . . . . . . . . . . . . . .

27C-51

REMOVAL AND INSTALLATION  . . . . . . . .

27C-51

4WD SWITCH . . . . . . . . . . . . . . . . . . .

27C-52

REMOVAL AND INSTALLATION  . . . . . . . .

27C-52

4WD SWITCH CHECK  . . . . . . . . . . . . . . . .

27C-52

ELECTRONIC CONTROL COUPLING



 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27C-53

REMOVAL AND INSTALLATION  . . . . . . . .

27C-53

SERVICE PRECAUTIONS

ELECTRONICALLY CONTROLLED 4WD

27C-3

SERVICE PRECAUTIONS

M1274005600068

TOWING

The vehicle must be towed by a tow truck with all
four wheels raised. If a vehicle is towed with only the
front or rear wheels are raised, the drive system
components may be damaged or the vehicle may
jump out of a tow truck (cart).

WHEEL AND TYRE

Normally, all four tyres must be same in size, in type,
and in brand, except for when a spare tyre is tempo-
rarily used. If a wheel or tyre with incorrect size is
installed or tyre pressure is excessively out of the
specified value, the electronically controlled 4WD
system will not operate correctly. In addition, drive
system components may be damaged.

DRIVING ON SANDY OR SLUSHY ROAD

As the vehicle is intended for on-road use, long-time
driving on a sandy or slushy road must be avoided. If
the vehicle is driven on a sandy or slushy road for a
long time, the fail-safe function of the electronically
controlled 4WD system may activate. In that case,
the system will switch the 4WD mode into the 2WD
mode to protect the drive train, and illuminate
"4WD-E" and "LOCK" indicators or display a warm-
ing message.

SPEED MEASUREMENT

When using the chassis dynamometer to measure
the speed, always measure it under synchronized
condition between front wheels’ speed and rear
wheels’ speed. If the speed is measured with front
wheels or rear wheels fixed, or with speed difference
between front wheels and rear wheels, drive system
components may be damaged.

SERVICE SPECIFICATIONS

M1274000100121

Item

Standard value

Electronic control coupling solenoid resistance

Ω (at 20 °C)

2.2

− 4.0

Electronic control coupling stud bolt length mm

21.6

− 24.4

SEALANT

M1272000500145

Item

Specified sealant

Remark

Joint between differential carrier and
electronic control coupling

ThreeBond 1215, 1216, 1217 or
equivalent

Semi-drying sealant

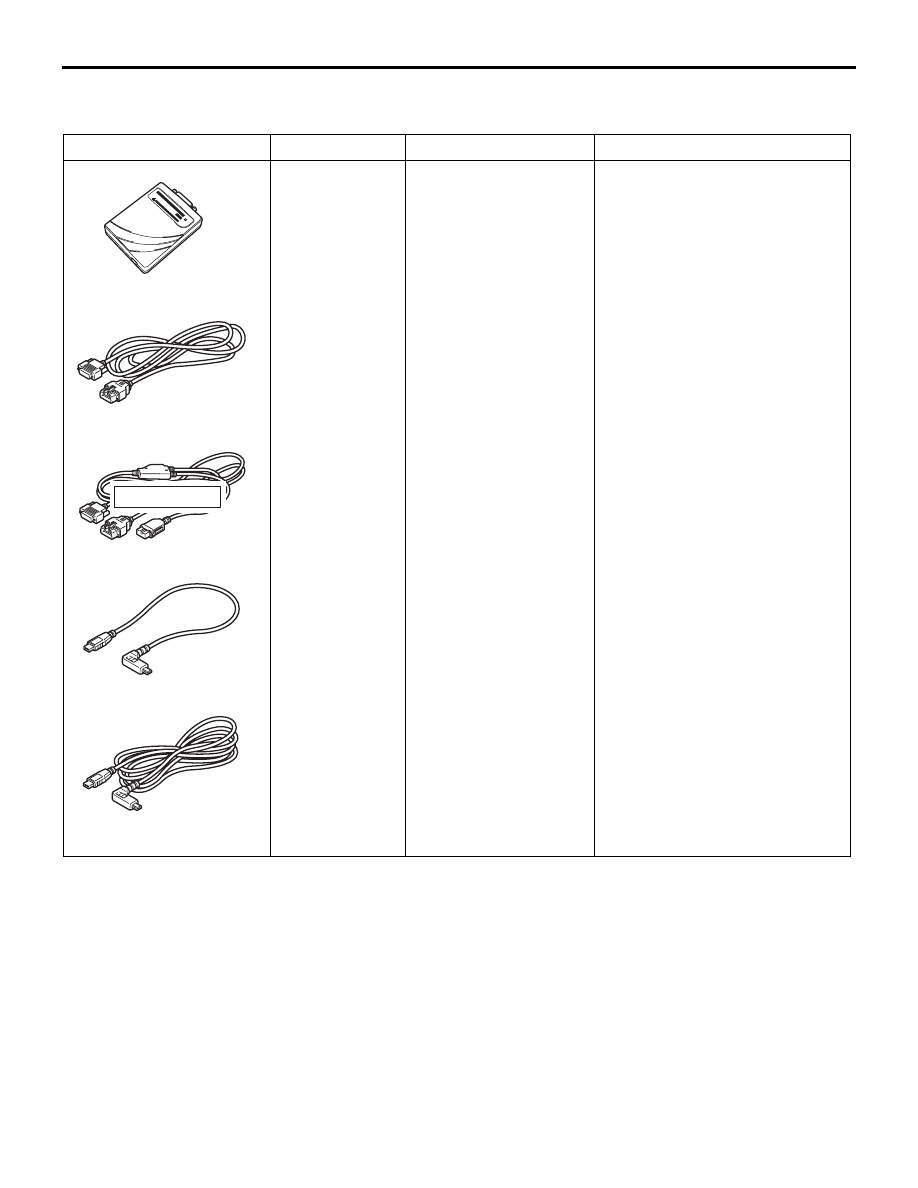

SPECIAL TOOLS

ELECTRONICALLY CONTROLLED 4WD

27C-4

SPECIAL TOOLS

M1274000200128

Tool

Number

Name

Use

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748

a

b

c

d

e

DO NOT USE

AB

a. MB992744
b. MB992745
c. MB992746
d. MB992747
e. MB992748

a. Vehicle

communication
interface-Lite
(V.C.I.-Lite)

b. V.C.I.-Lite main

harness A (for
vehicles with CAN
communication)

c. V.C.I.-Lite main

harness B (for
vehicles without CAN
communication)

d. V.C.I.-Lite USB cable

short

e. V.C.I.-Lite USB cable

long

Check of the electronically
controlled 4WD (the diagnosis
code display, service data display,
freeze frame data display,
actuator test with M.U.T.-III)

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

a

b

c

d

e

f

DO NOT USE

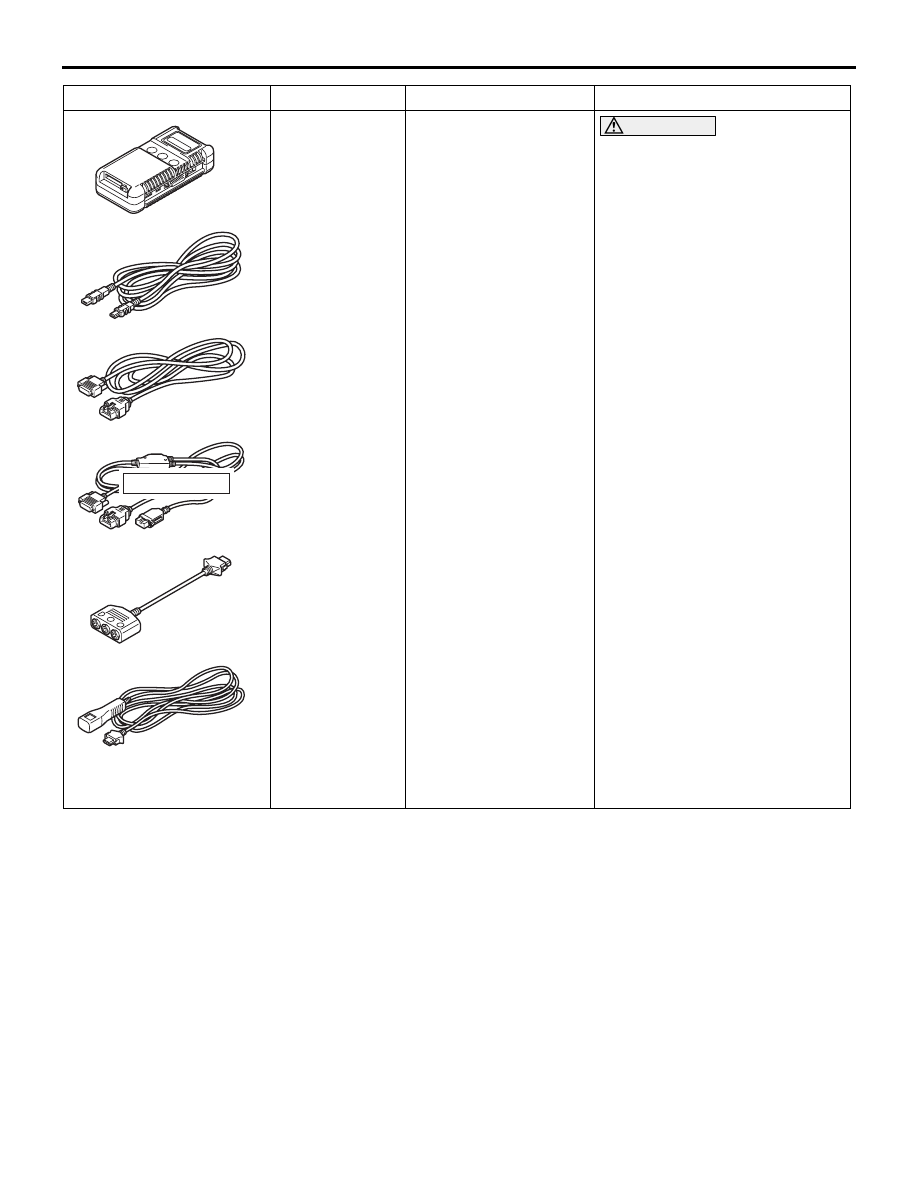

SPECIAL TOOLS

ELECTRONICALLY CONTROLLED 4WD

27C-5

MB991955

a: MB991824
b: MB991827
c: MB991910
d: MB991911
e: MB991825
f: MB991826

M.U.T.-III sub-assembly

a: Vehicle

communication
interface (V.C.I.)

b: USB cable
c: M.U.T.-III main

harness A (applicable
to vehicles with CAN
communication)

d: M.U.T.-III main

harness B (applicable
to vehicles without
CAN communication)

e: Measurement

adapter

f: Trigger harness

CAUTION

For vehicles with CAN
communication, use the
M.U.T.-III main harness A to
send the simulated vehicle
speed. If you connect the
M.U.T.-III main harness B
instead, the CAN
communication does not
function correctly.
Check of the electronically
controlled 4WD (the diagnosis
code display, service data display,
freeze frame data display,
actuator test with M.U.T.-III)

Tool

Number

Name

Use
