Mitsubishi Outlander (2013+). Manual - part 226





GENERAL INFORMATION

HEATER, AIR CONDITIONER AND VENTILATION

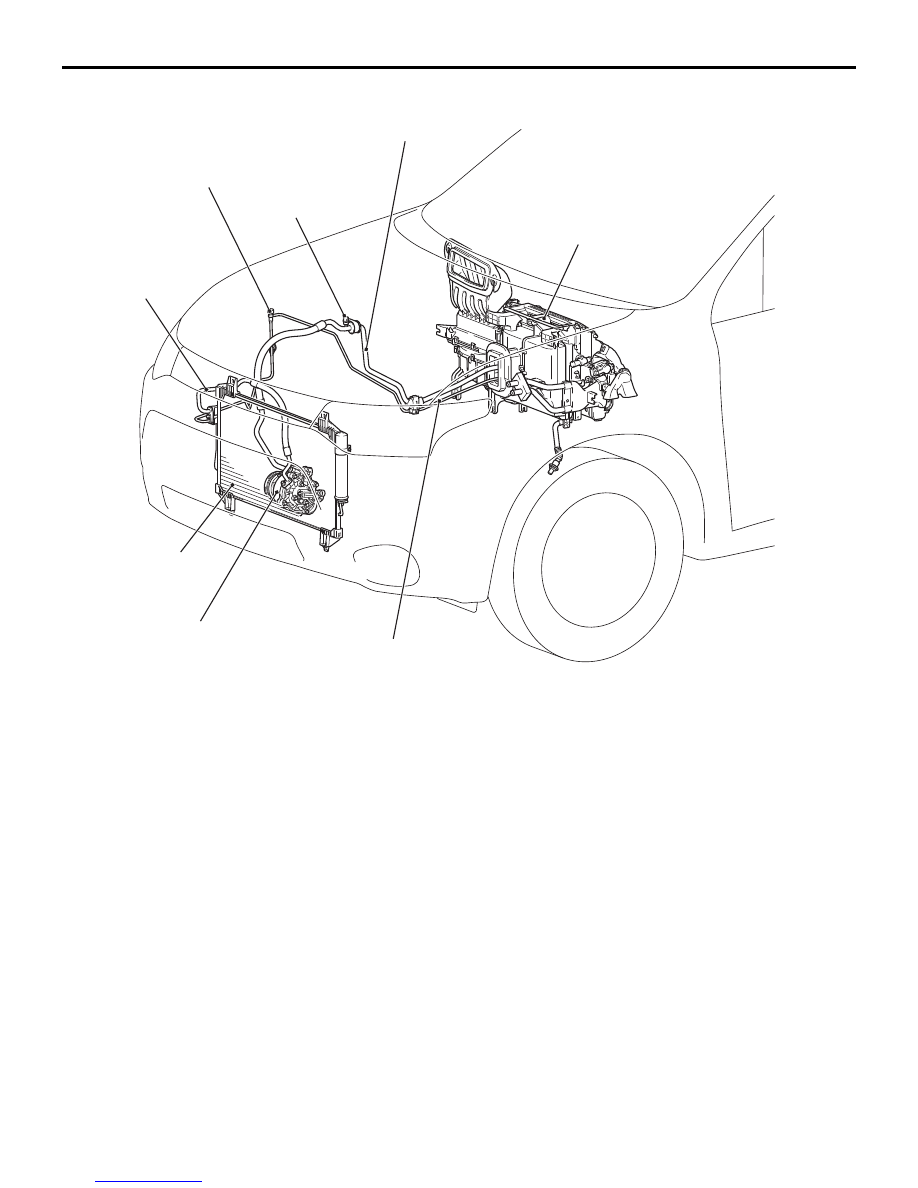

55-4

ACB05002

A/C compressor
suction hose

A/C compressor
discharge hose

Condenser

A/C compressor
assembly

AB

Low-pressure
side valve

High-pressure
side valve

A/C condenser
outlet pipe

Heater unit

Downloaded from

www.Manualslib.com



manuals search engine



GENERAL INFORMATION

HEATER, AIR CONDITIONER AND VENTILATION

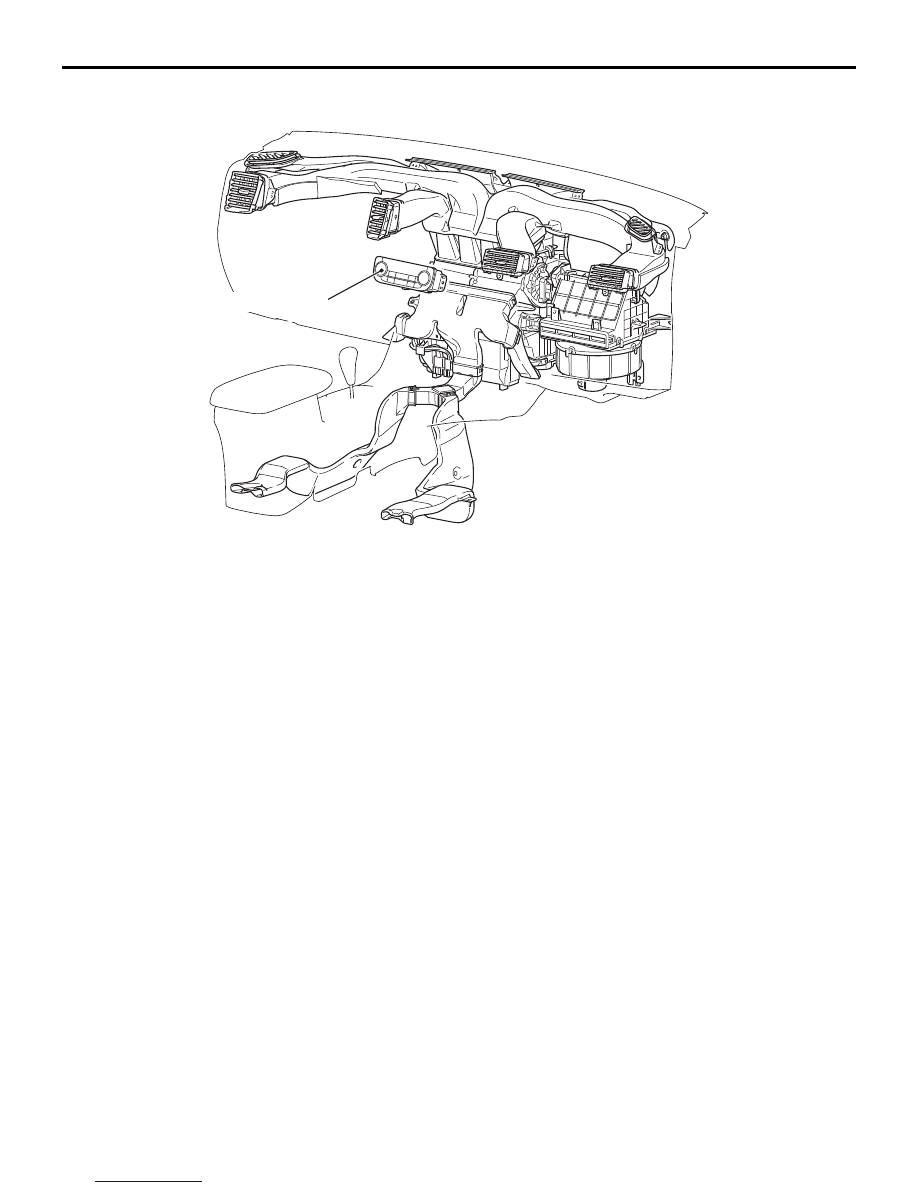

55-5

ACB05540

Heater controller assembly
 (A/C-ECU)

AB

Downloaded from

www.Manualslib.com



manuals search engine



GENERAL INFORMATION

HEATER, AIR CONDITIONER AND VENTILATION

55-6

COMMUNICATION

ACC00036

Outside/Inside air selection
damper control motor

Air mixing damper
control motor*

Mode selection damper
control motor

Blower motor

Power transistor

IG (12V)
(ETACS)

+B (12V)
(ETACS)

A/C pressure sensor

Interior temperature sensor

Fin thermo sensor

ILL+, ILL-
(Meter)

ILO+, ILO-
(switches)

Heater
controller
assembly
(A/C-ECU)

ETACS-ECU

·

Ambient temperature sensor

·

Engine water temperature sensor

·

A/C out put

·

Rear defogger

·

Status of ignition key

·A/C compressor
·Cooling fan
·Idle-Up
·Rear defogger relay

CVT

ABS

Diagnostic
connector

Audio

Display

Combination meter
-ECU

Engine-ECU

CAN-C-Mid

CAN-C

AB

NOTE
          : Interactive communication

*: On vehicles with dual- zone auto A/C, two air mixing
damper control motors are fitted. On vehicles single- zone
A/C, one air mixing damper control motor is fitted.

Downloaded from

www.Manualslib.com



manuals search engine



HEATER AND AIR CONDITIONER SYSTEM

HEATER, AIR CONDITIONER AND VENTILATION

55-7

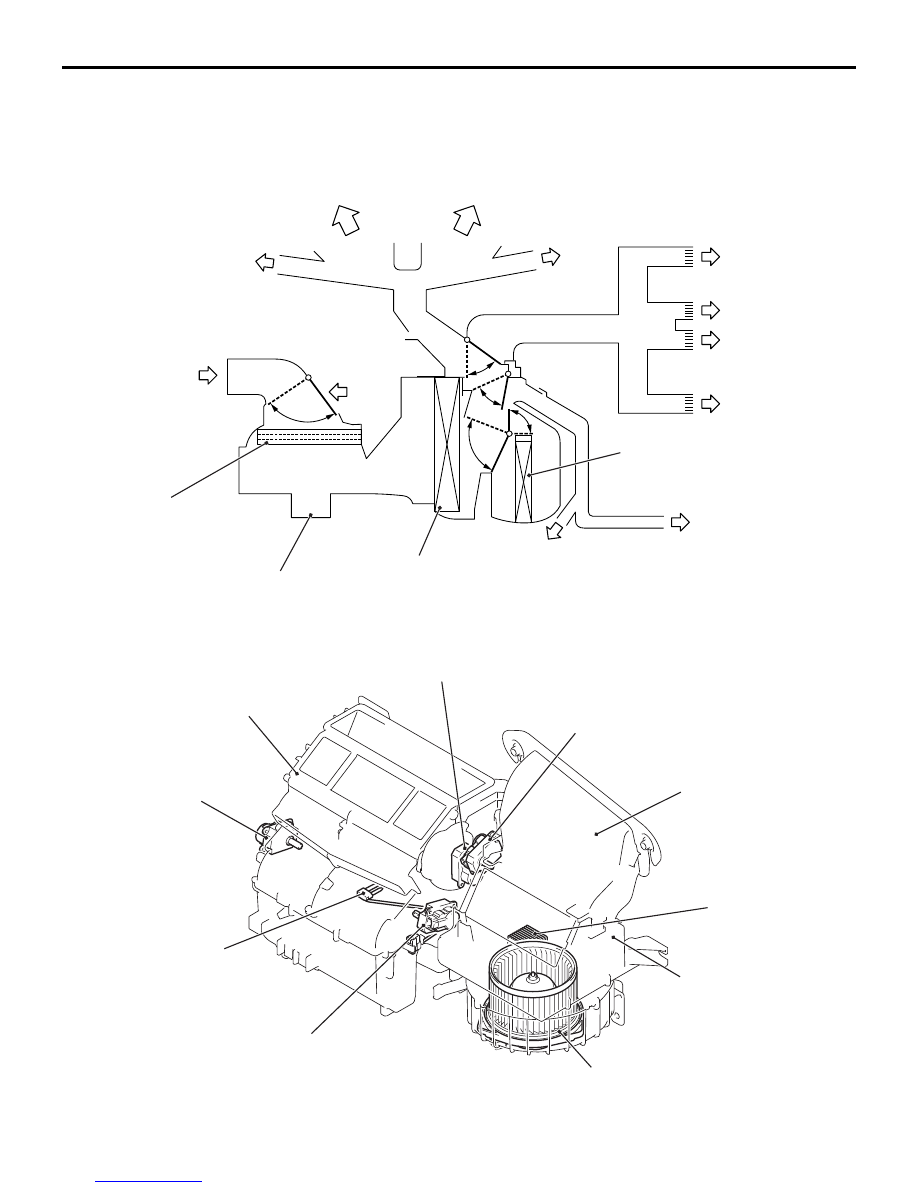

HEATER AND AIR CONDITIONER SYSTEM

M2551001000896

AC612039

AO

Front defroster

Side defroster

Side defroster

Side
outlet

Side
outlet

Centre
outlet

Heater core

Evaporator

Heater outlet
for 2nd seat

Recirculation

Fresh

Blower motor

Clean air filter

Heater outlet
for front seat

ACB05541

Mode selection damper control motor

Power transistor

Outside/Inside air selection
damper control motor

Blower motor

Blower case

Air intake duct

Fin thermo sensor

Heater unit

AB

NOTE:
*1: <SINGLE-ZONE AUTO A/C>
*2: <DUAL-ZONE AUTO A/C>

Air mixing damper
control motor

*1

Air mixing damper
control motor (RH)

*2

Air mixing damper
control motor (LH)

*2
