VENTILATORS

HEATER, AIR CONDITIONER AND VENTILATION

55A-79

VENTILATORS

REMOVAL AND INSTALLATION

M1553001600404

AC106927AB

1

1

2

3

4

5

7

6

8

10

9

VENTILATORS

HEATER, AIR CONDITIONER AND VENTILATION

55A-80

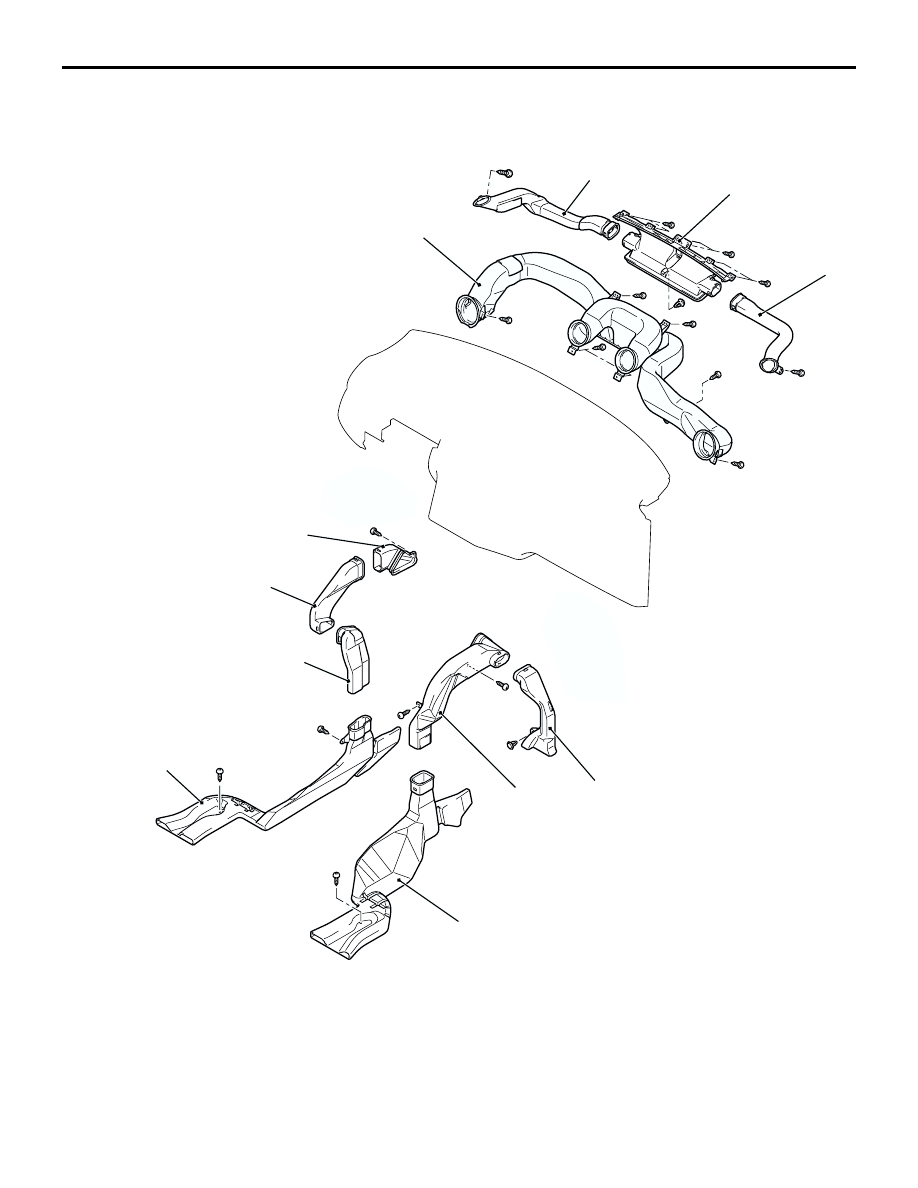

Defroster nozzle and distribution
duct removal steps

•

Instrument panel (Refer to GROUP
52A, Instrument Panel
<LHD>

P.52A-2

  or Instrument

Panel <RHD>

P.52A-8

).

1.

Side defroster duct

2.

Defroster nozzle

3.

Distribution duct
Foot duct and rear heater duct
removal steps

•

Under cover (Refer to GROUP
52A, Instrument Panel
<LHD>

P.52A-2

  or Instrument

Panel <RHD>

P.52A-8

).

4.

Foot duct <driver's side>

5.

Rear heater duct A <driver's side>

6.

Rear heater duct B upper side
<driver's side>

•

 Glove box (Refer to GROUP 52A,
Instrument Panel <LHD>

P.52A-2



or Instrument Panel
<RHD>

P.52A-8

).

7.

Foot duct <front passenger's side>

10. Rear heater duct A <front

passenger's side>

•

 Floor carpet

•

Front seat assembly (Refer to
GROUP 52A, Front seat assembly

P.52A-29

).

•

Front floor console (Refer to
GROUP 52A, Floor console

P.52A-14

).

11. Rear heater duct B lower side

<driver's side>

12. Rear heater duct B <front

passenger's side>

Foot duct and rear heater duct
removal steps (Continued)

AC101905

13

CROSS-SECTION A-A

A

A

A

A

13

AD

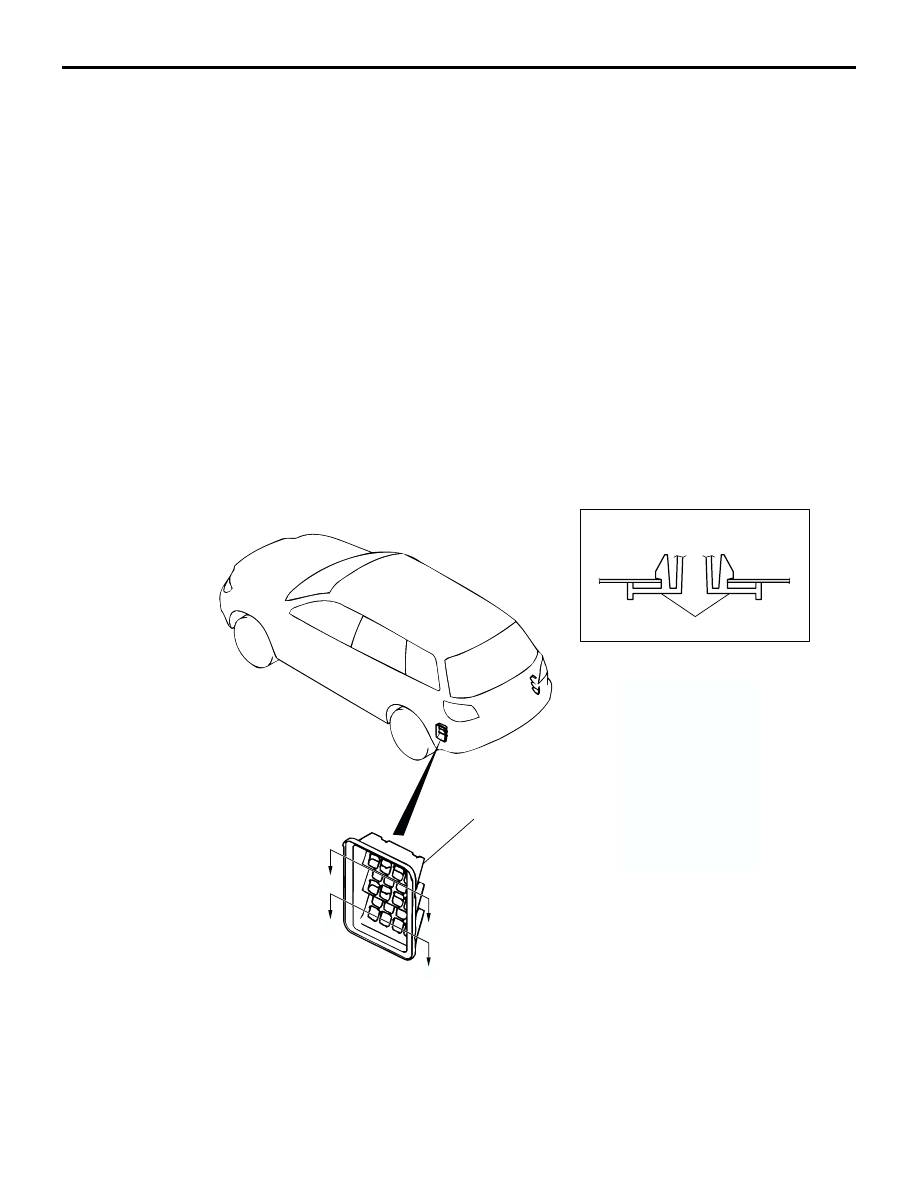

Rear ventilation duct removal
steps

•

Rear bumper assembly (Refer to
GROUP 51, Rear bumper

P.51-6

).

13. Rear ventilation duct

55B-1

GROUP 55B

AUTOMATIC AIR

CONDITIONER

CONTENTS

GENERAL INFORMATION . . . . . . . .

55B-2

SERVICE SPECIFICATIONS. . . . . . .

55B-2

SPECIAL TOOL . . . . . . . . . . . . . . . . .

55B-2

TROUBLESHOOTING . . . . . . . . . . . .

55B-4

DIAGNOSIS TROUBLESHOOTING FLOW

55B-4

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

55B-4

DIAGNOSIS CODE CHART . . . . . . . . . . . .

55B-4

DIAGNOSTIC TROUBLE CODE
PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

55B-5

TROUBLE SYMPTOM CHART. . . . . . . . . .

55B-28

SYMPTOM PROCEDURES . . . . . . . . . . . .

55B-28

DATA LIST REFERENCE TABLE  . . . . . . .

55B-95

ACTUATOR TEST TABLE . . . . . . . . . . . . .

55B-96

CHECK AT ENGINE-A/T ECU
TERMINALS . . . . . . . . . . . . . . . . . . . . . . . .

55B-96

CHECK AT A/C-ECU TERMINALS. . . . . . .

55B-97

AUTOMATIC AIR CONDITIONER
PANEL ASSEMBLY (A/C-ECU)  . . . .

55B-99

REMOVAL AND INSTALLATION . . . . . . . .

55B-99

HEATER UNIT  . . . . . . . . . . . . . . . . . .

55B-100

REMOVAL AND INSTALLATION . . . . . . . .

55B-100

DISASSEMBLY AND REASSEMBLY . . . . .

55B-100

AIR MIXING DOOR MOTOR, AIR
OUTLET CHANGEOVER DAMPER
MOTOR AND BLOWER MOTOR . . . .

55B-101

REMOVAL AND INSTALLATION . . . . . . . .

55B-101

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55B-102

SENSORS . . . . . . . . . . . . . . . . . . . . . .

55B-103

REMOVAL AND INSTALLATION . . . . . . . .

55B-103

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55B-104

EVAPORATOR ASSEMBLY  . . . . . . .

55B-105

REMOVAL AND INSTALLATION . . . . . . . .

55B-105

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55B-105

AMBIENT TEMPERATURE
SENSOR . . . . . . . . . . . . . . . . . . . . . . .

55B-105

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

55B-105

OTHER PARTS. . . . . . . . . . . . . . . . . .

55B-106

OTHER PARTS . . . . . . . . . . . . . . . . . . . . . .

55B-106

GENERAL INFORMATION

AUTOMATIC AIR CONDITIONER

55B-2

GENERAL INFORMATION

M1554000100056

The heater and air conditioner system incorporating
the heater and cooling units has reduced ventilation
resistance to increase air volume and reduce noise.
The automatic air conditioner is installed for
RHD-Comfort and Sports models.

SPECIFICATION

SERVICE SPECIFICATIONS

M1554000300083

SPECIAL TOOL

M1555000600076

Item

Specification

Heater unit type

Two-layer full blow air mix method

Heater control type

Rotary type

Air conditioner switch type

Push button type

Compressor type

Standard type

MSC90CA

Large capacity type

MSC105CA

Cooling output

5.5 kW

Heating output

L.H. drive vehicles

5.0 kW

R.H. drive vehicles

5.5 kW

Item

Standard value

Resistance value for air mixing damper control motor
and potentiometer k

Ω

MAX HOT

Approximately 5.35

MAX COOL

Approximately 0.65

Resistance value for mode selection damper control
motor and potentiometer k

Ω

DEF position

Approximately 0.65

FACE position

Approximately 5.35

Tool

Number

Name

Use

MB991502

MUT-II
sub-assembly

Automatic A/C check

B991502
