Mitsubishi Outlander (2003+). Manual - part 349





FRONT SEAT ASSEMBLY

INTERIOR

52A-35

REMOVAL SERVISE POINT

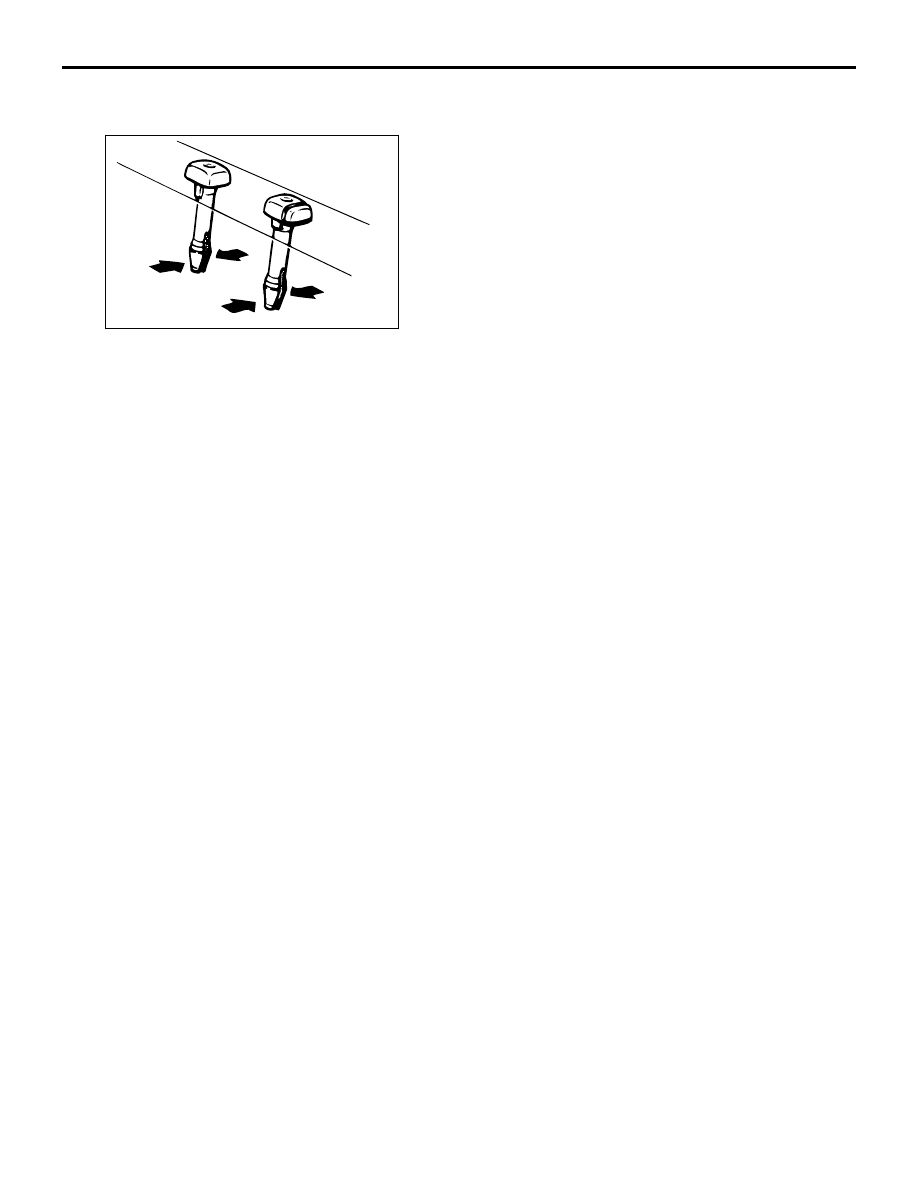

<<A> HEADREST GUIDE REMOVAL

ACX01300

REAR SEAT ASSEMBLY

INTERIOR

52A-36

REAR SEAT ASSEMBLY

REMOVAL AND INSTALLATION

M1522001800305

INSTALLATION SERVICE POINT

>>A<< REAR SEAT CUSHION ASSEMBLY
INSTALLATION

Fit the rear seat cushion into the rear seat hook
securely.

AC300146

6

2

3

1

1

1

5

4

95 ± 15 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

AB

1.

Headrest
Removal steps

>>A<<

2.

Rear seat cushion assembly

3.

Inner seat belt and centre seat belt
installation bolt

4.

Rear seatback assembly (L.H.)

5.

Rear seatback assembly (R.H.)

6.

Rear seat hook

AC005521AB

Rear seat hook

Rear seat cushion
assembly

REAR SEAT ASSEMBLY

INTERIOR

52A-37

DISASSEMBLY AND REASSEMBLY

M1522002000368

AC200082

AB

1

N

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

44 ± 10 N·m

21

22

23

24

25

26

27

28

14

28

29

30

31

32

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

AB

12

Rear seat cushion disassembly
steps

1.

Hog ring

2.

Rear seat cushion cover

3.

Rear seat cushion pad
Rear seatback (L.H. side)
disassembly steps

4.

Arm rest assembly

5.

Arm rest cup holder

6.

Arm rest board

7.

Tether anchor garnish

8.

Reclining knob

9.

Cap

10. Reclining knob garnish
11. Centre seat belt garnish

<<A>>

12. Headrest guide
13. Rear seatback cover
14. Reclining cover
15. Rear seatback pad
16. Rear seatback frame assembly
17. Arm rest bushing
18. Reclining cable
19. Centre seat belt cover

Rear seatback (L.H. side)
disassembly steps (Continued)

REAR SEAT ASSEMBLY

INTERIOR

52A-38

REMOVAL SERVICE POINT

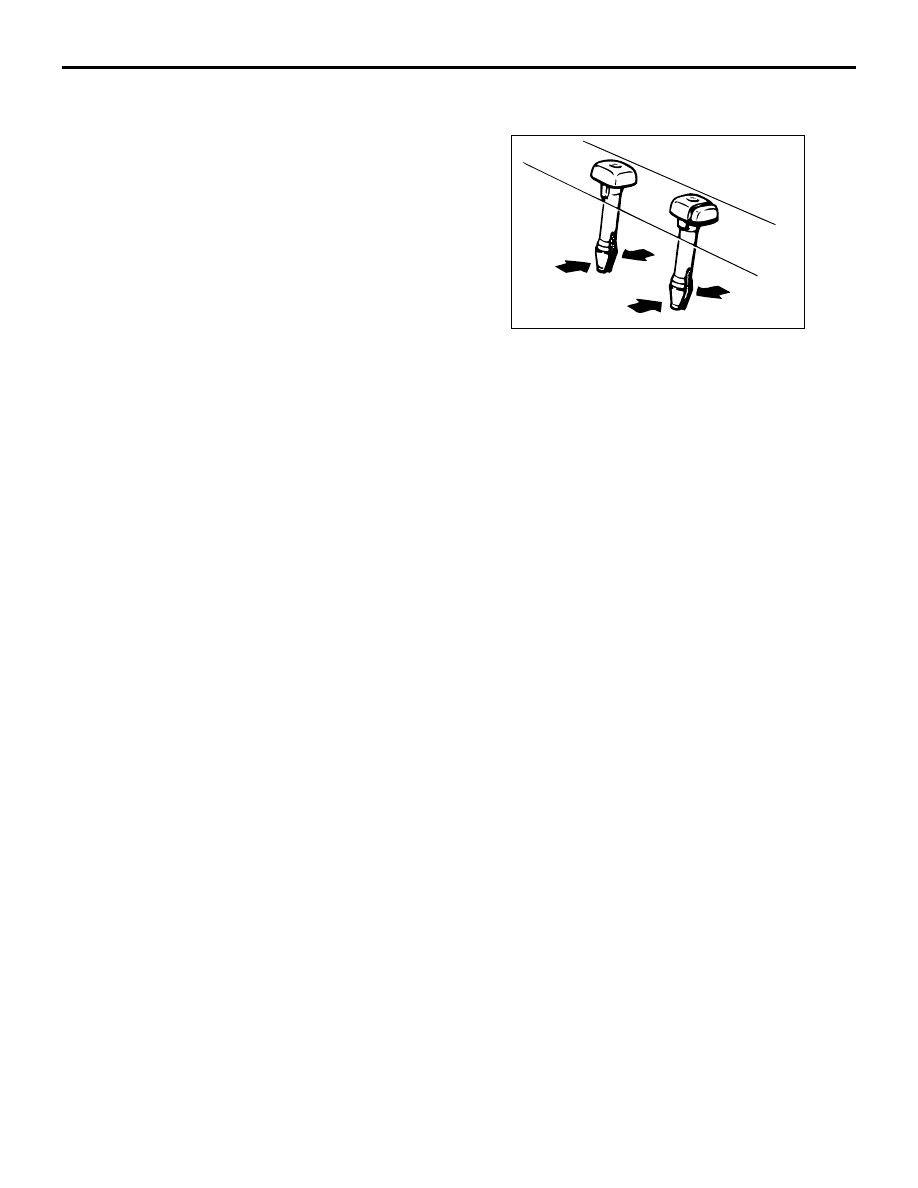

<<A>> HEADREST GUIDE REMOVAL

20. Centre seat belt
21. Reclining adjuster

Rear seatback (R.H. side)
disassembly steps

22. Tether anchor garnish
23. Reclining knob
24. Cap
25. Reclining knob garnish

<<A>>

26. Headrest guide
27. Rear seatback cover
28. Reclining adjuster cover
29. Rear seatback pad
30. Rear seatback frame
31. Reclining cable
32. Reclining adjuster

Rear seatback (L.H. side)
disassembly steps (Continued)

ACX01300
