Mitsubishi Outlander (2003+). Manual - part 350

FRONT SEAT BELT

INTERIOR

52A-39

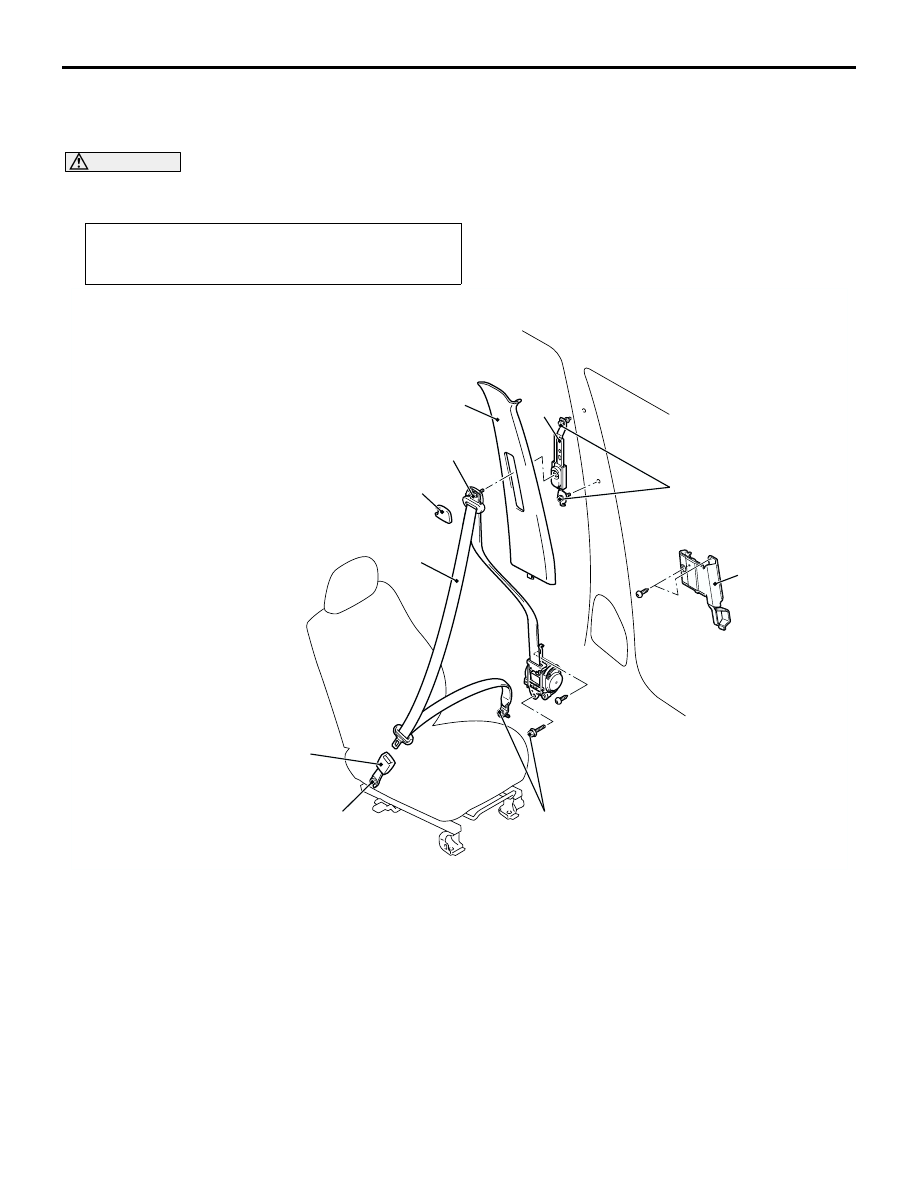

FRONT SEAT BELT

REMOVAL AND INSTALLATION

M1523001300392

CAUTION

SRS: Before removing and installing the seat belts with pre-tensioner, refer to GROUP 52B, Seat Belt
with Pre-tensioner

P.52B-188

.

Pre-removal and Post-installation Operation

•

Turn the ignition key to the LOOK (OFF) position.

•

Disconnect the negative battery terminal.

AC301332AC

1

3

4

5

6

2

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

Outer seat belt removal steps

1.

Sash guide cover

•

Centre pillar trim lower (Refer to

P.52A-18

.)

2.

Bracket

3.

Outer seat belt (Refer to GROUP
52B, Seat Belt with Pre-tensioner

P.52B-188

.)

4.

Centre pillar trim upper (Refer to

P.52A-18

.)

5.

Adjustable seat belt anchor
Inner seat belt removal steps

•

Shield cover (Refer to

P.52A-33

.)

6.

Inner seat belt

Outer seat belt removal steps

REAR SEAT BELT

INTERIOR

52A-40

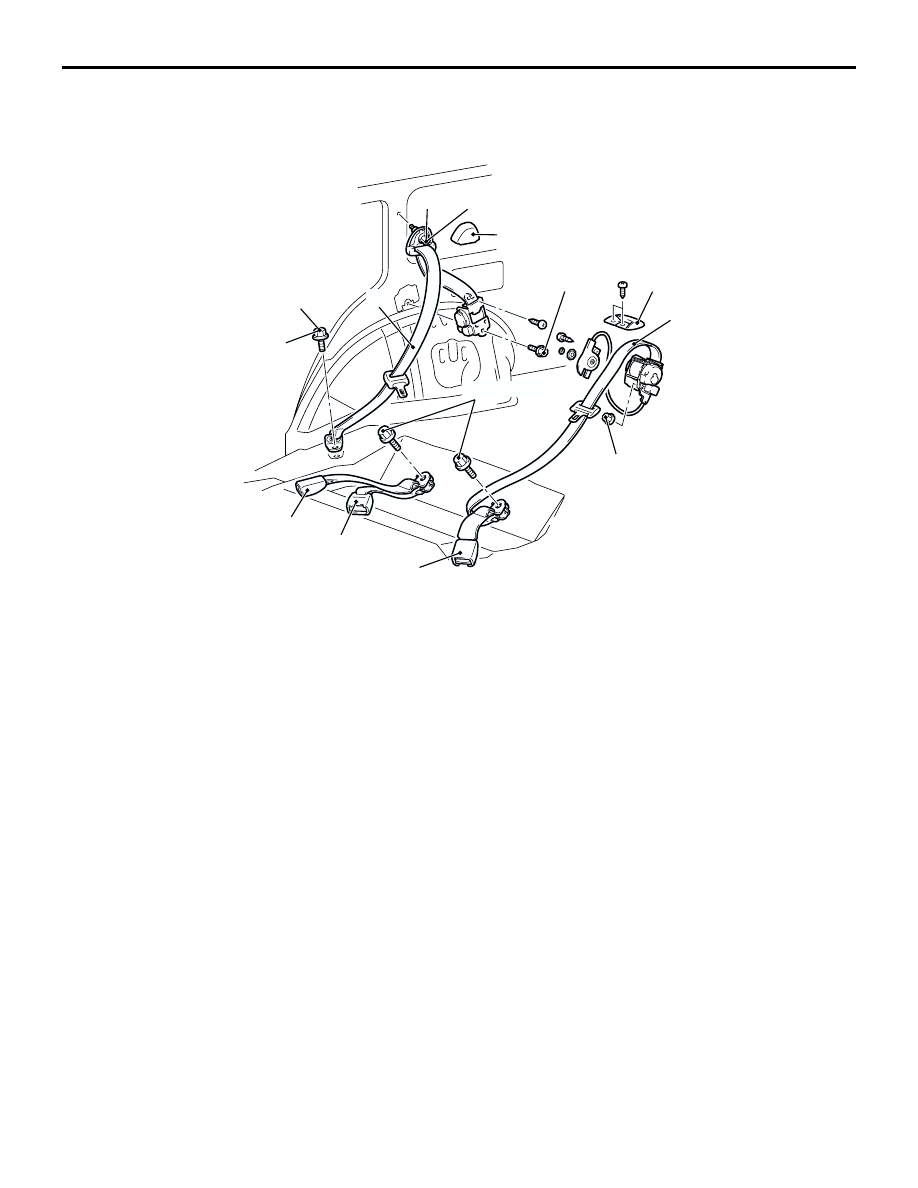

REAR SEAT BELT

REMOVAL AND INSTALLATION

M1523001600315

AC301334

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

44 ± 10 N·m

1

2

1

7

8

6

5

3

4

AB

Removal steps

•

Rear seatback assembly (Refer to

P.52A-36

).

1.

Inner seat belt

2.

Centre seat belt inner

3.

Centre seat belt garnish

•

Quarter trim upper (Refer to

P.52A-18

).

4.

Centre seat belt outer (Refer to

P.52A-37

).

5.

Sash guide cover

6.

Seat belt shoulder anchor bolt

7.

Seat belt lower anchor bolt

8.

Outer seat belt

Removal steps (Continued)

52B-1

GROUP 52B

SUPPLEMENTAL

RESTRAINT

SYSTEM (SRS)

CONTENTS

GENERAL INFORMATION . . . . . . . .

52B-3

SERVICE PRECAUTIONS. . . . . . . . .

52B-4

SPECIAL TOOLS. . . . . . . . . . . . . . . .

52B-8

TEST EQUIPMENTS . . . . . . . . . . . . .

52B-9

TROUBLESHOOTING . . . . . . . . . . . .

52B-10

DIAGNOSIS TROUBLESHOOTING FLOW

52B-10

DIAGNOSIS FUNCTION. . . . . . . . . . . . . . .

52B-10

SRS WARNING LAMP CHECK  . . . . . . . . .

52B-10

CHECK CHART FOR DIAGNOSIS CODES

52B-11

DIAGNOSTIC TROUBLE CODE

PROCEDURES . . . . . . . . . . . . . . . . . . . . . .

52B-14

CHECK CHART FOR TROUBLE
SYMPTOMS  . . . . . . . . . . . . . . . . . . . . . . . .

52B-158

SYMPTOM PROCEDURES  . . . . . . . . . . . .

52B-159

SRS MAINTENANCE . . . . . . . . . . . . .

52B-165

POST-COLLISION DIAGNOSIS. . . . .

52B-171

INDIVIDUAL COMPONENT
SERVICE. . . . . . . . . . . . . . . . . . . . . . .

52B-174

WARNING/CAUTION LABELS  . . . . .

52B-175

Continued on next page

WARNING

•

Carefully read and observe the information in the SERVICE PRECAUTIONS prior to any service.

•

For information concerning diagnosis or maintenance, always observe the procedures in the SRS Diagnosis or

the SRS Maintenance sections, respectively.

•

If any SRS components are removed or replaced in connection with any service procedures, be sure to follow the

procedures in the INDIVIDUAL COMPONENT SERVICE section for the comportments involved.

•

If you have any questions about the SRS, please contact your local distributor.

52B-2

FRONT IMPACT SENSORS  . . . . . . .

52B-176

REMOVAL AND INSTALLATION . . . . . . . .

52B-176

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

52B-177

SRS CONTROL UNIT (SRS-ECU). . .

52B-178

REMOVAL AND INSTALLATION . . . . . . . .

52B-178

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

52B-179

AIR BAG MODULES AND CLOCK
SPRING  . . . . . . . . . . . . . . . . . . . . . . .

52B-179

REMOVAL AND INSTALLATION . . . . . . . .

52B-179

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

52B-184

SIDE IMPACT SENSOR . . . . . . . . . . .

52B-186

REMOVAL AND INSTALLATION . . . . . . . .

52B-186

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-187

SEAT BELTS WITH
PRE-TENSIONER . . . . . . . . . . . . . . . .

52B-188

REMOVAL AND INSTALLATION . . . . . . . .

52B-188

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

52B-190

AIR BAG MODULE AND SEAT BELT
PRE-TENSIONER DISPOSAL
PROCEDURES . . . . . . . . . . . . . . . . . .

52B-191
