TROUBLESHOOTING

ANTI-SKID BRAKING SYSTEM (ABS)

35B-11

STEP 4. Check the harness wires between
ABS-ECU connector B-03 (terminals 16 and 26)
and ABS sensor <front: LH> connector A-13
(terminals 1 and 2).

NOTE:

After inspecting ABS-ECU connector B-03,
intermediate connector A-14 and ABS sensor <front:
LH> connector A-13, inspect the wire. If any of these
connectors is damaged, repair or replace it. Then go
to Step 8.

Q: Is any harness wire between ABS-ECU connector

B-03 (terminals 16 and 26) and ABS sensor <front:
LH> connector A-13 (terminals 1 and 2) damaged?

YES :

Repair it and go to Step 8.

NO :

This malfunction is intermittent. Refer to
GROUP 00, How to Use
Troubleshooting/Inspection Service Points

−



How to Cope with Intermittent
Malfunction

P.00-6

.

AC301443AB

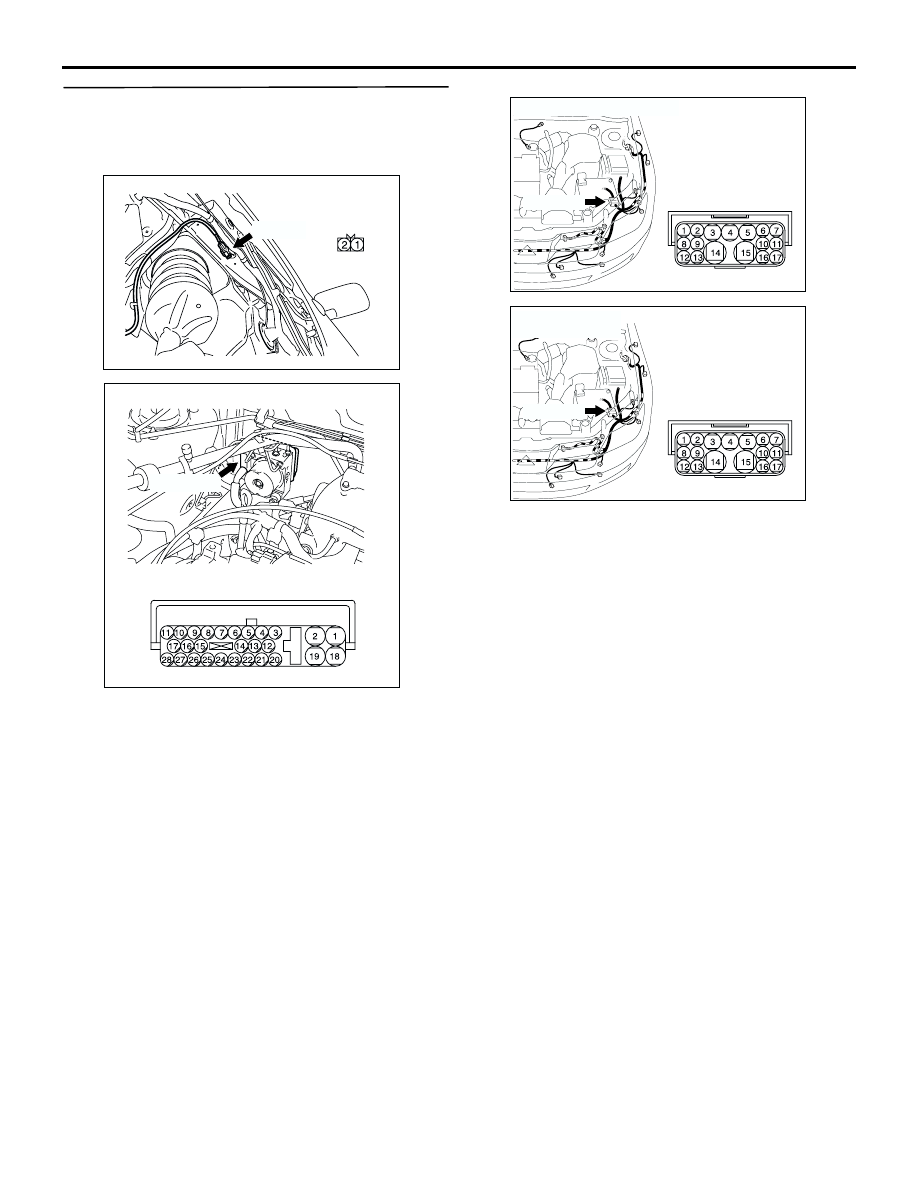

Connector: A-13

A-13 (B)

Harness side

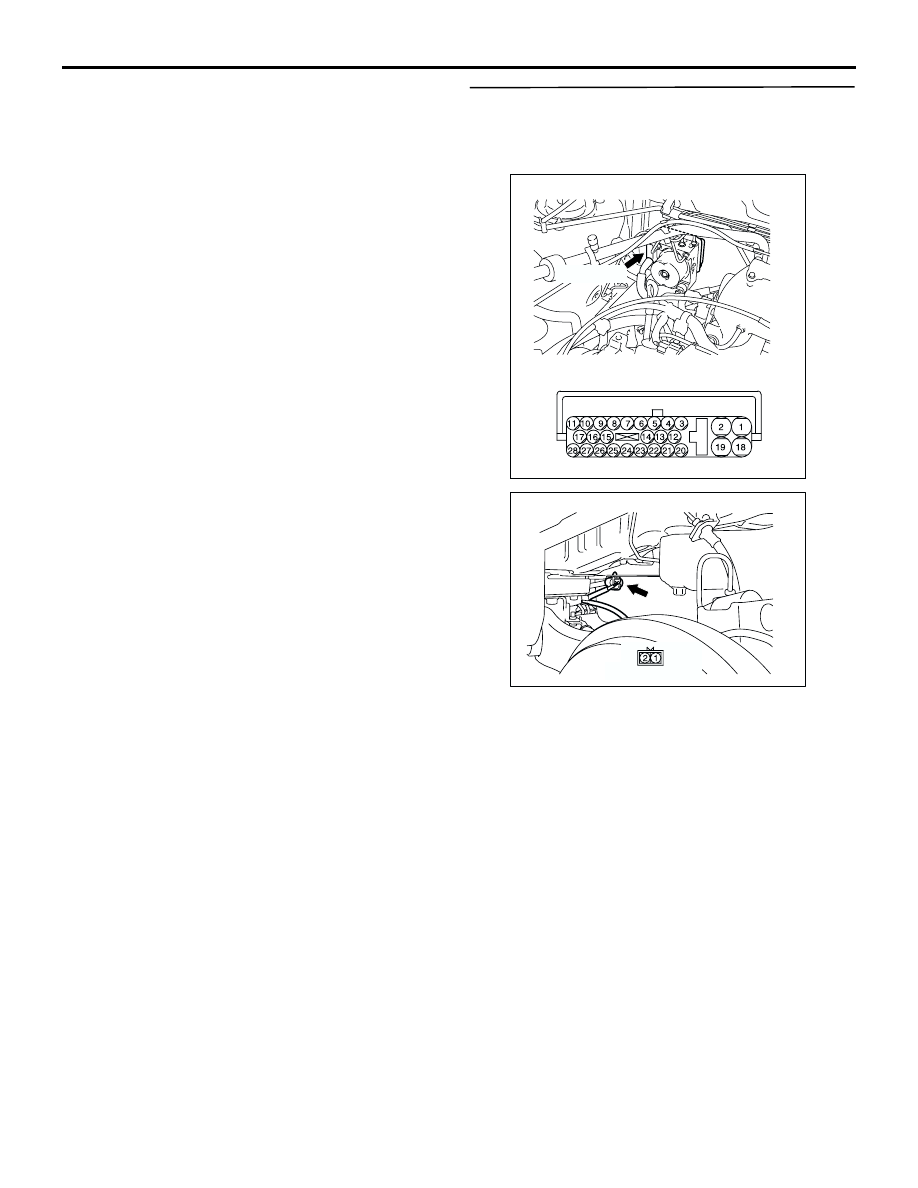

AC301441AB

Connector: B-03

B-03 (GR)

Harness side

AC308679 AG

A-14(GR)

Connector: A-14 <LHD>

AC308686AH

A-14(GR)

Connector: A-14
<RHD>

TROUBLESHOOTING

ANTI-SKID BRAKING SYSTEM (ABS)

35B-12

STEP 5. Check the harness wires between
ABS-ECU connector B-03 (terminals 10 and 9)
and ABS sensor <front: RH> connector A-31
(terminals 1 and 2).

NOTE:

After inspecting ABS-ECU connector B-03,
intermediate connectors C-14 and C-104, and ABS
sensor <front: RH> connector A-31, inspect the wire.
If any of these connectors is damaged, repair or
replace it. Then go to Step 8.

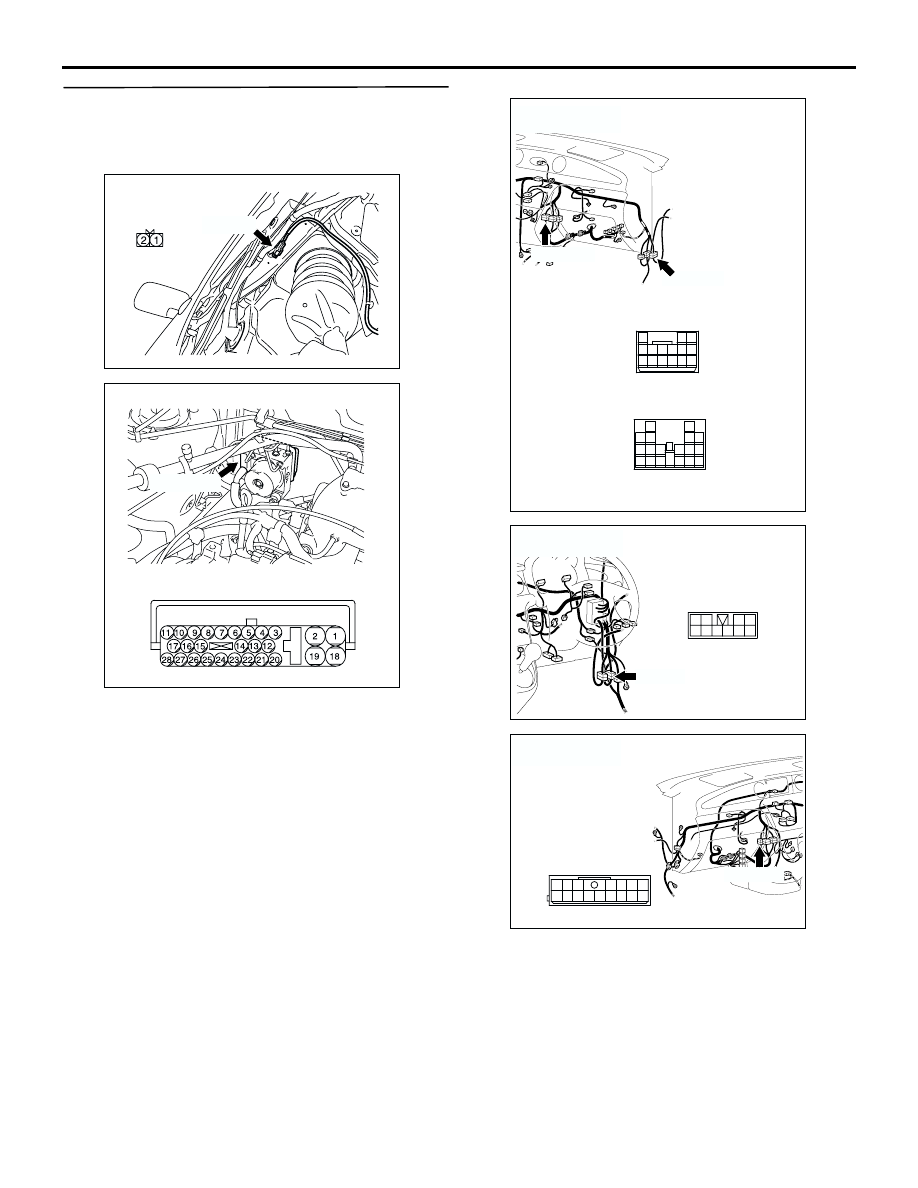

AC301444AB

Connector: A-31

A-31 (B)

Harness side

AC301441AB

Connector: B-03

B-03 (GR)

Harness side

AC308719

C-14

AI

C-104(B)

Connectors: C-14, C-104
<LHD>

C-104(B)

C-14

13

3

7

16

19

15

14

18

17

12

6

4

8

1

9

11

10

5

2

10

1

4

2 3

13

7

12

11

5 6

15

14

8 9

AC308769

AY

C-14

Connector: C-14
<RHD>

9

3

2

1
5 6 7 8

4

10

AC308735

AV

C-104 (B)

Connector: C-104
<RHD>

15

1
8

3

10

2
9

11

4

13

12

5

14

16

7

6

TROUBLESHOOTING

ANTI-SKID BRAKING SYSTEM (ABS)

35B-13

Q: Is any harness wire between ABS-ECU connector

B-03 (terminals 10 and 9) and ABS sensor <front:
RH> connector A-31 (terminals 1 and 2) damaged?

YES :

Repair it and go to Step 8.

NO :

This malfunction is intermittent. Refer to
GROUP 00, How to Use
Troubleshooting/Inspection Service Points

−



How to Cope with Intermittent
Malfunction

P.00-6

.

STEP 6. Check the harness wires between
ABS-ECU connector B-03 (terminals 28 and 27)
and ABS sensor <rear: LH> connector D-22
(terminals 1 and 2).

AC301441AB

Connector: B-03

B-03 (GR)

Harness side

AC301446AB

Connector: D-22

D-22 (B)

Harness side

TROUBLESHOOTING

ANTI-SKID BRAKING SYSTEM (ABS)

35B-14

NOTE:

After inspecting ABS-ECU connector B-03,
intermediate connectors C-104, C-117 and D-24, and
ABS sensor <rear: LH> connector D-22, inspect the
wire. If any of these connectors is damaged, repair or
replace it. Then go to Step 8.

Q: Is any harness wire between ABS-ECU connector

B-03 (terminals 28 and 27) and ABS sensor <rear:
LH> connector D-22 (terminals 1 and 2) damaged?

YES :

Repair it and then go to Step 8.

NO :

This malfunction is intermittent. Refer to
GROUP 00, How to Use
Troubleshooting/Inspection Service Points

−



How to Cope with Intermittent
Malfunction

P.00-6

.

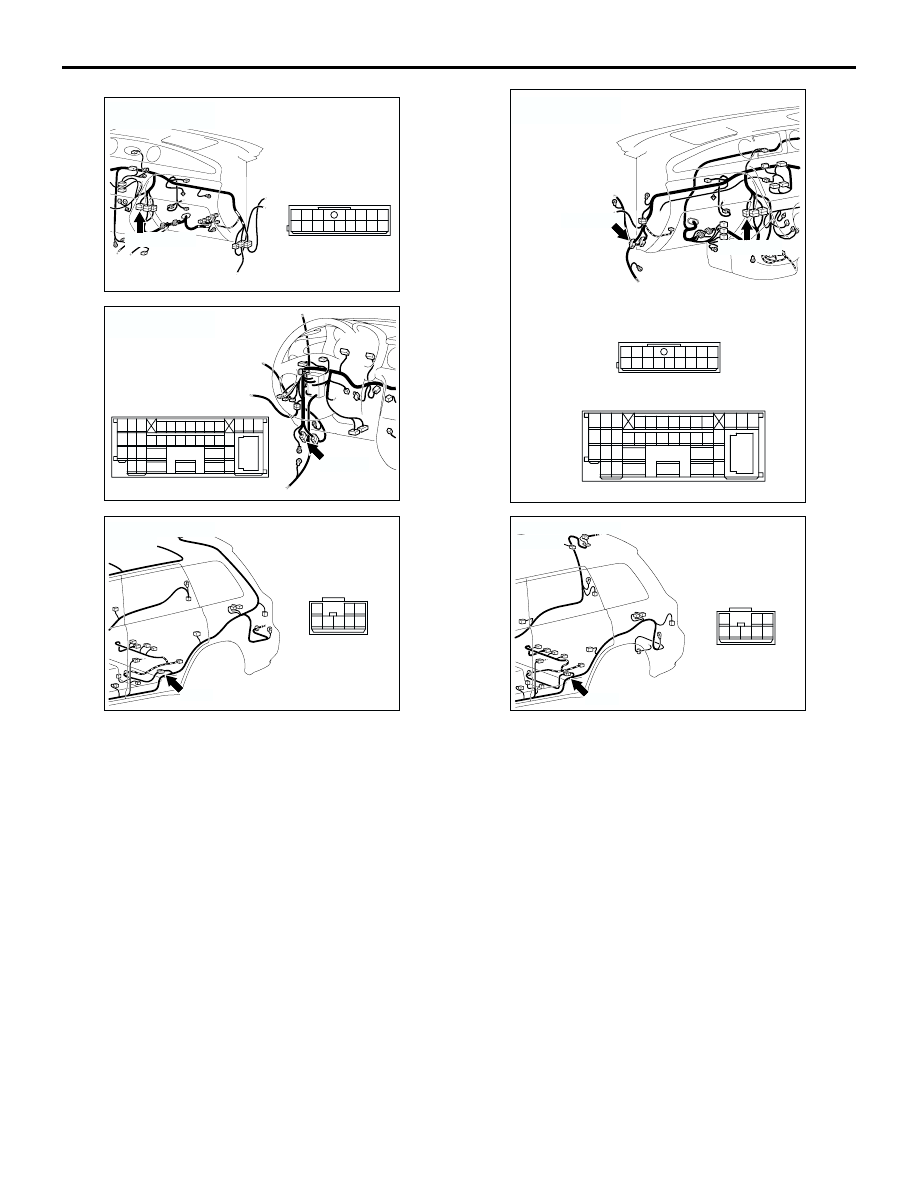

AC308718

AQ

C-104 (B)

Connector: C-104
<LHD>

15

1
8

3

10

2
9

11

4

13

12

5

14

16

7

6

AC308716

AV

C-117

Connector: C-117
<LHD>

38

1213

11

26

14

1

20

6

2324 25

37

31

36

30

10

9

2122

35

8

7

34

17

29

1819

5

4

1516

33

28

32

27

3

2

AC309649

AB

D-24

Connector: D-24
<LHD>

D-24

8

3

1

4 5 6

2

7

AC308736

C-117

AJ

C-104(B)

Connectors: C-104, C-117
<RHD>

C-117

C-104(B)

15

1
8

3

10

2
9

11

4

13

12

5

14

16

7

6

38

1213

11

26

14

1

20

6

2324 25

37

31

36

30

10

9

2122

35

8

7

34

17

29

1819

5

4

1516

33

28

32

27

3

2

AC309650

AB

D-24

Connector: D-24
<RHD>

D-24

8

3

1

4 5 6

2

7
