TRANSFER

MANUAL TRANSMISSION OVERHAUL

22B-57

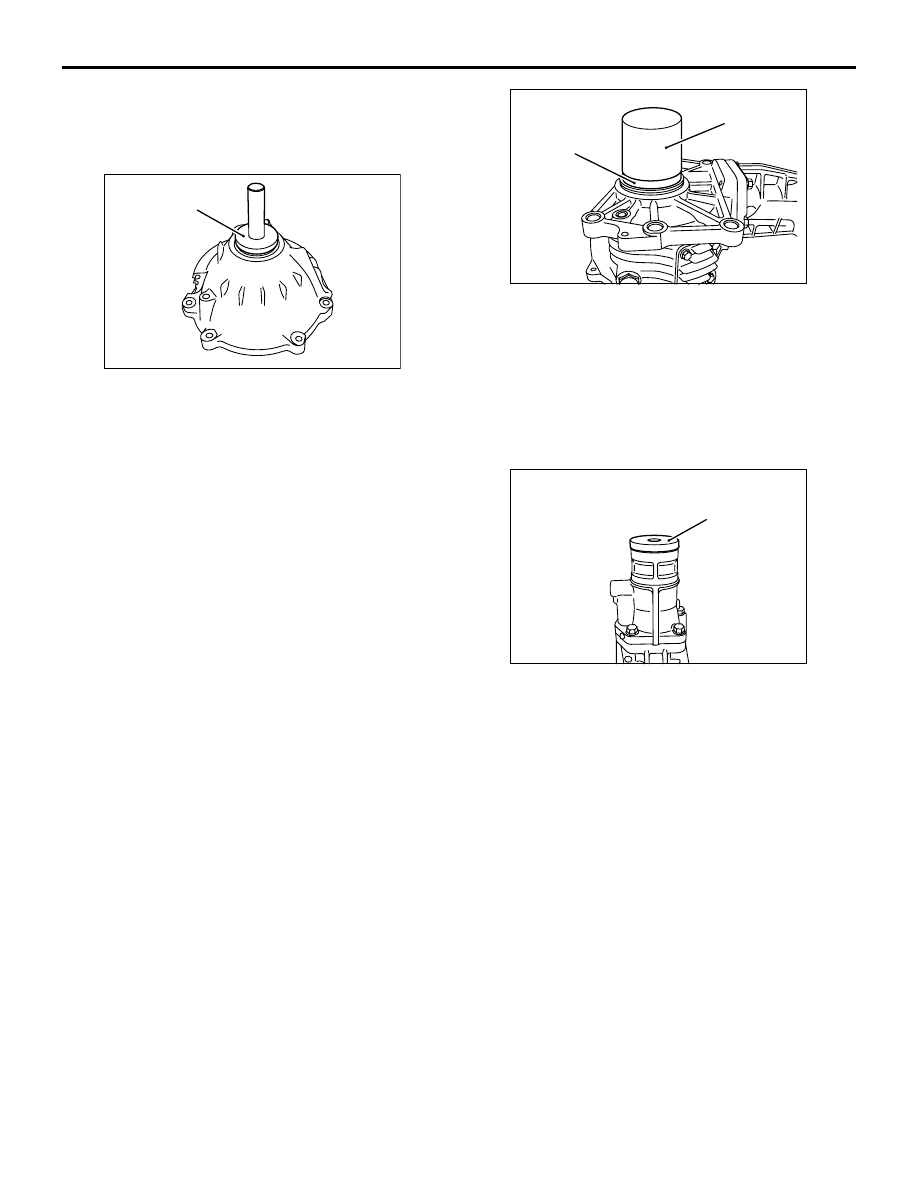

>>C<< OIL SEAL INSTALLATION
1. Apply gear oil (Hypoid gear oil API classification

GL-5 SAE 90).

2. Using special tool oil seal installer (MD998800),

press fit the oil seal into the transfer cover.

>>D<< OIL SEAL INSTALLATION
1. Apply gear oil (Hypoid gear oil API classification

GL-5 SAE 90).

2. Using special tools, press fit the oil seal into the

transfer.

•

Ring (MB990887)

•

Bushing remover installer base (MB990891)

>>E<< OIL SEAL INSTALLATION
1. Apply gear oil (Hypoid gear oil API classification

GL-5 SAE 90).

2. Using special tool installer adapter (MB990933),

press fit the oil seal into the transfer.

AK204415AB

MD998800

AK204416

MB990891

MB990887

AB

AK204417

MB990933

AB
