Mitsubishi Outlander (2003+). Manual - part 145





IGNITION SYSTEM

ENGINE ELECTRICAL

16-45

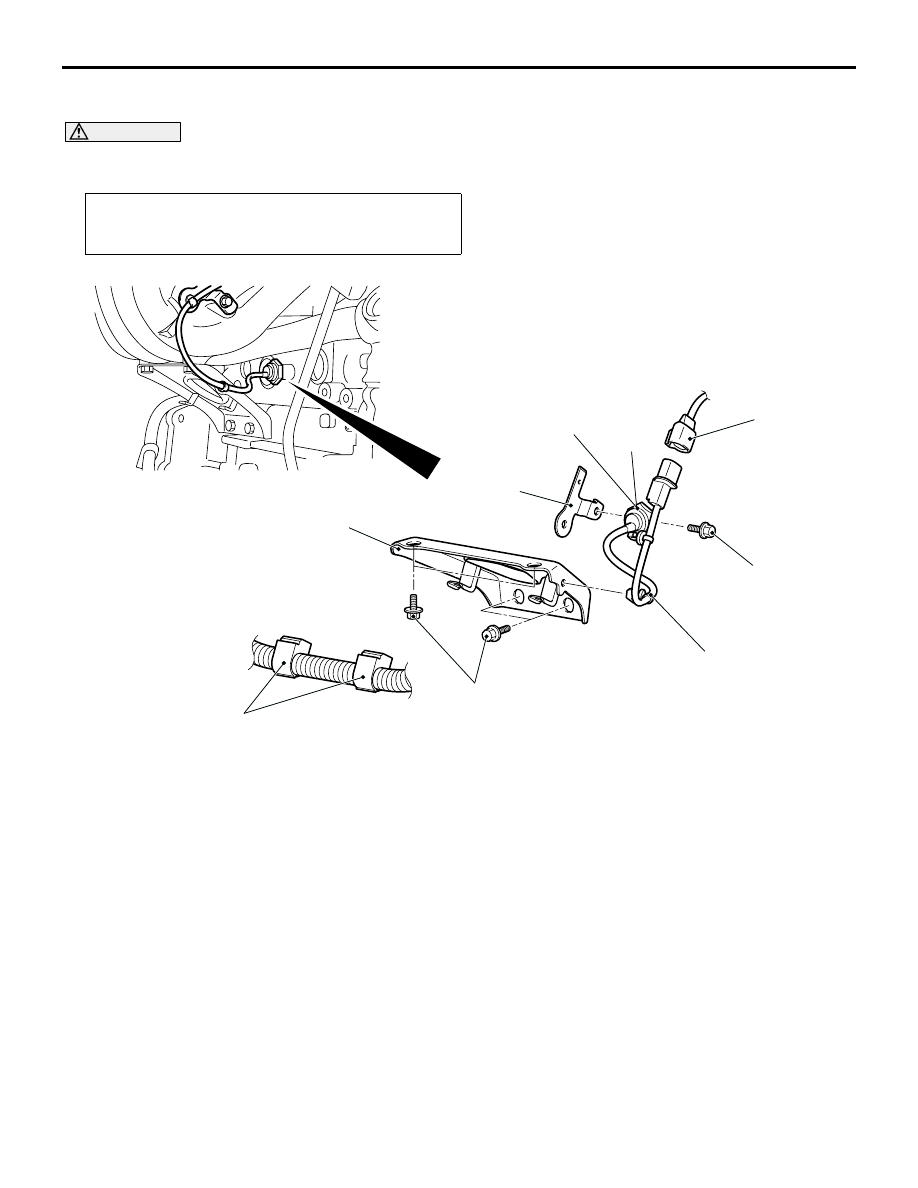

REMOVAL AND INSTALLATION <4G69>

M1163002800642

CAUTION

Do not drop or hit the detonation sensor against other components. Internal damage may result, and
the detonation sensor will need to be replaced.

Pre-removal and Post-installation Operation
Air Cleaner Removal and Installation (Refer to GROUP 15,
Air Cleaner

P.15-4

).

AC302234

AC305130 AD

11 ± 1 N·m

23 ± 2 N·m

31 ± 3 N·m

1

2

3

4

5

6

Removal steps

1.

Detonation sensor connector
connection

2.

Detonation sensor clamp

3.

Harness clamp

4.

Intake manifold stay

<<A>>

>>A<<

5.

Detonation sensor

6.

Detonation sensor connector
bracket

Removal steps (Continued)

IGNITION SYSTEM

ENGINE ELECTRICAL

16-46

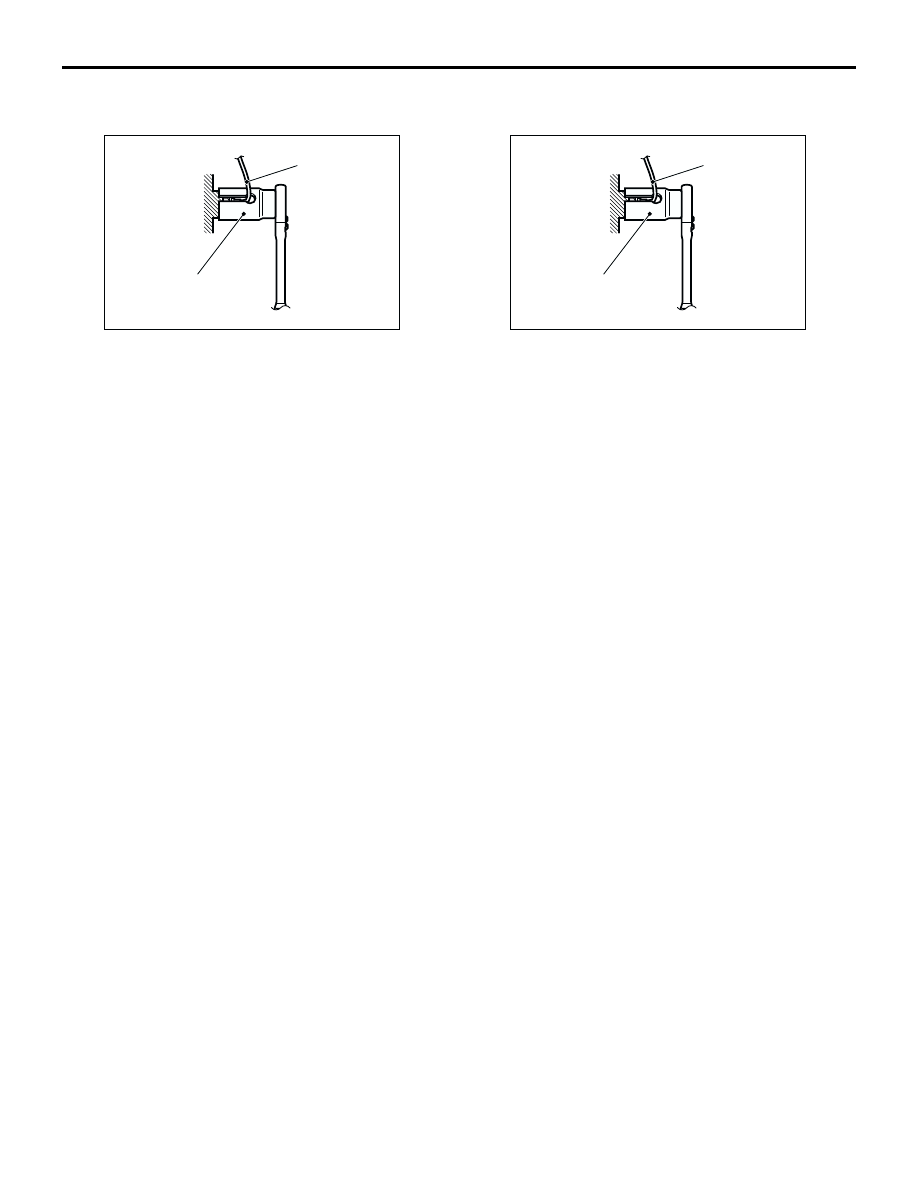

REMOVAL SERVICE POINT

<<A>> DETONATION SENSOR REMOVAL

Use special tool detonation sensor wrench
(MD998773) to remove the detonation sensor.

INSTALLATION SERVICE POINT

>>A<< DETONATION SENSOR INSTALLATION

Use special tool detonation sensor wrench
(MD998773) to tighten the detonation sensor to the
specified torque.

AC100807

MD998773

Detonation
sensor

AC

AC100807

MD998773

Detonation
sensor

AC

17-1

GROUP 17

ENGINE AND

EMISSION

CONTROL

CONTENTS

ENGINE CONTROL . . . . . . . . . .

17-3

GENERAL INFORMATION . . . . . .

17-3

SERVICE SPECIFICATIONS. . . . .

17-3

TROUBLESHOOTING . . . . . . . . . .

17-3

INTRODUCTION TO ENGINE CONTROL

SYSTEM DIAGNOSIS . . . . . . . . . . . . . .

17-3

ENGINE CONTROL SYSTEM DIAGNOSTIC

TROUBLESHOOTING STRATEGY  . . .

17-3

SYMPTOM CHART . . . . . . . . . . . . . . . .

17-3

SYMPTOM PROCEDURES  . . . . . . . . .

17-3

ON-VEHICLE SERVICE. . . . . . . . .

17-5

ACCELERATOR CABLE CHECK AND

ADJUSTMENT <4G63> . . . . . . . . . . . . .

17-5

ACCELERATOR CABLE CHECK AND

ADJUSTMENT <4G69> . . . . . . . . . . . . .

17-5

ACCELERATOR CABLE AND PEDAL
<4G63> . . . . . . . . . . . . . . . . . . . . . .

17-6

REMOVAL AND INSTALLATION. . . . . .

17-6

ACCELERATOR CABLE AND PEDAL
<4G69> . . . . . . . . . . . . . . . . . . . . . .

17-7

REMOVAL AND INSTALLATION. . . . . .

17-7

ACCELERATOR PEDAL POSITION
SENSOR <4G69> . . . . . . . . . . . . . .

17-9

REMOVAL AND INSTALLATION. . . . . .

17-9

Continued on next page

17-2

EMISSION CONTROL <MPI> . .

17-10

GENERAL INFORMATION . . . . . .

17-10

EMISSION CONTROL DEVICE
REFERENCE
TABLE . . . . . . . . . . . . . . . . . . . . . .

17-10

SERVICE SPECIFICATIONS. . . . .

17-11

SPECIAL TOOL. . . . . . . . . . . . . . .

17-11

VACUUM HOSE. . . . . . . . . . . . . . .

17-12

VACUUM HOSE PIPING DIAGRAM . . .

17-12

VACUUM CIRCUIT DIAGRAM  . . . . . . .

17-13

VACUUM HOSE CHECK. . . . . . . . . . . .

17-14

VACUUM HOSE INSTALLATION . . . . .

17-14

CRANKCASE EMISSION CONTROL
SYSTEM. . . . . . . . . . . . . . . . . . . . .

17-15

GENERAL INFORMATION (CRANKCASE

EMISSION CONTROL SYSTEM) . . . . .

17-15

COMPONENT LOCATION (CRANKCASE

EMISSION CONTROL SYSTEM) . . . . .

17-15

POSITIVE CRANKCASE VENTILATION

SYSTEM CHECK. . . . . . . . . . . . . . . . . .

17-16

POSITIVE CRANKCASE VENTILATION

(PCV) VALVE CHECK . . . . . . . . . . . . . .

17-16

EVAPORATIVE EMISSION CONTROL
SYSTEM. . . . . . . . . . . . . . . . . . . . .

17-17

GENERAL INFORMATION (EVAPORATIVE

EMISSION CONTROL SYSTEM)  . . . . .

17-17

COMPONENT LOCATION (EVAPORATIVE

EMISSION CONTROL SYSTEM)  . . . . .

17-18

PURGE CONTROL SYSTEM CHECK. .

17-18

PURGE PORT VACUUM CHECK . . . . .

17-19

PURGE CONTROL SOLENOID VALVE
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . .

17-20

CANISTER REMOVAL AND
INSTALLATION  . . . . . . . . . . . . . . . . . . .

17-21

EXHAUST GAS RECIRCULATION (EGR)
SYSTEM . . . . . . . . . . . . . . . . . . . . .

17-22

GENERAL INFORMATION

(EGR SYSTEM) . . . . . . . . . . . . . . . . . . .

17-22

COMPONENT LOCATION

(EGR SYSTEM) . . . . . . . . . . . . . . . . . . .

17-23

EGR SYSTEM CHECK <4G63>  . . . . . .

17-24

EGR PORT VACUUM CHECK<4G63> .

17-24

EGR VALVE CHECK <4G63> . . . . . . . .

17-24

EGR CONTROL SOLENOID VALVE

CHECK <4G63> . . . . . . . . . . . . . . . . . . .

17-25

EGR VALVE (STEPPER MOTOR)

CHECK <4G69> . . . . . . . . . . . . . . . . . . .

17-25

EXHAUST GAS RECIRCULATION (EGR)
VALVE REMOVAL AND INSTALLATION
<4G63>. . . . . . . . . . . . . . . . . . . . . . . . . .

17-27

EXHAUST GAS RECIRCULATION (EGR)
VALVE REMOVAL AND INSTALLATION
<4G69>. . . . . . . . . . . . . . . . . . . . . . . . . .

17-28

CATALYTIC CONVERTER  . . . . . .

17-29

REMOVAL AND INSTALLATION. . . . . .

17-29
