23A-1

GROUP 23A

AUTOMATIC

TRANSMISSION

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

23A-3

AUTOMATIC TRANSMISSION
DIAGNOSIS . . . . . . . . . . . . . . . . . . . .

23A-12

DIAGNOSTIC TROUBLESHOOTING FLOW

23A-12

INTRODUCTION TO A/T DIAGNOSIS . . . .

23A-12

A/T DIAGNOSTIC TROUBLESHOOTING
STRATEGY. . . . . . . . . . . . . . . . . . . . . . . . .

23A-13

DIAGNOSTIC FUNCTION  . . . . . . . . . . . . .

23A-13

FAIL-SAFE/BACKUP FUNCTION. . . . . . . .

23A-18

ROAD TEST . . . . . . . . . . . . . . . . . . . . . . . .

23A-19

TORQUE CONVERTER STALL TEST . . . .

23A-25

HYDRAULIC PRESSURE TESTS  . . . . . . .

23A-26

HYDRAULIC CIRCUIT . . . . . . . . . . . . . . . .

23A-31

LINE PRESSURE ADJUSTMENT  . . . . . . .

23A-39

DIAGNOSTIC TROUBLE CODE CHART . .

23A-39

SYMPTOM CHART

<AUTOMATIC TRANSMISSION>  . . . . . . .

23A-41

DIAGNOSTIC TROUBLE CODE
PROCEDURES. . . . . . . . . . . . . . . . . . . . . .

23A-42

SYMPTOM PROCEDURES <AUTOMATIC
TRANSMISSION>. . . . . . . . . . . . . . . . . . . .

23A-343

DATA LIST REFERENCE TABLE  . . . . . . .

23A-409

ACTUATOR TEST REFERENCE TABLE . .

23A-413

INVECS-II CANCEL COMMAND. . . . . . . . .

23A-413

PCM TERMINAL VOLTAGE REFERENCE

CHART FOR TRANSMISSION . . . . . . . . . .

23A-414

PCM TERMINAL RESISTANCE AND

CONTINUITY INSPECTION CHART  . . . . .

23A-416

INSPECTION PROCEDURE USING AN
OSCILLOSCOPE  . . . . . . . . . . . . . . . . . . . .

23A-417

A/T FAULTY OPERATION PREVENTION
MECHANISM DIAGNOSIS . . . . . . . . .

23A-418

INTRODUCTION TO A/T KEY INTERLOCK

AND SHIFT LOCK MECHANISMS . . . . . . .

23A-418

A/T KEY INTERLOCK AND SHIFT LOCK
MECHANISM DIAGNOSTIC

TROUBLESHOOTING STRATEGY  . . . . . .

23A-418

SYMPTOM CHART
<A/T FAULTY OPERATION

PREVENTION MACHANISM>  . . . . . . . . . .

23A-418

SYMPTOM PROCEDURES
<KEY INTERLOCK AND SHIFT LOCK
MECHANISMS>  . . . . . . . . . . . . . . . . . . . . .

23A-419

Continued on next page

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

clock spring, and interconnecting wiring. Other SRS-related components (that may have to be removed/installed in connection

with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).

23A-2

SPECIAL TOOLS. . . . . . . . . . . . . . . .

23A-426

ON-VEHICLE SERVICE. . . . . . . . . . .

23A-427

AUTOMATIC TRANSMISSION CONTROL

COMPONENT LAYOUT . . . . . . . . . . . . . . .

23A-427

ESSENTIAL SERVICE . . . . . . . . . . . . . . . .

23A-430

TRANSMISSION FLUID CHECK . . . . . . . .

23A-430

TRANSMISSION FLUID CHANGE . . . . . . .

23A-431

FLUSHING COOLERS AND TUBES . . . . .

23A-433

OIL COOLER FLOW CHECK . . . . . . . . . . .

23A-434

TP SENSOR ADJUSTMENT  . . . . . . . . . . .

23A-435

TRANSMISSION RANGE SWITCH

CONTINUITY CHECK. . . . . . . . . . . . . . . . .

23A-435

TRANSMISSION RANGE SWITCH AND

CONTROL CABLE ADJUSTMENT. . . . . . .

23A-436

HIGH RANGE/LOW RANGE DETECTION

SWITCH CHECK <V4A51>  . . . . . . . . . . . .

23A-437

TRANSFER LOW DETECTION SWITCH

CHECK <V4A51> . . . . . . . . . . . . . . . . . . . .

23A-437

CENTER DIFFERENTIAL LOCK DETECTION

SWITCH CHECK <V4A51>  . . . . . . . . . . . .

23A-438

CENTER DIFFERENTIAL LOCK OPERATION

DETECTION SWITCH CHECK <V4A51>. .

23A-438

TRANSFER OIL CHECK <V4A51>  . . . . . .

23A-439

TRANSFER OIL REPLACEMENT
<V4A51> . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-439

SELECTOR LEVER OPERATION CHECK

23A-439

KEY INTERLOCK MECHANISM CHECK. .

23A-440

SHIFT LOCK MECHANISM CHECK  . . . . .

23A-441

AUTOMATIC TRANSMISSION CONTROL

COMPONENT CHECK . . . . . . . . . . . . . . . .

23A-441

CRANKSHAFT POSITION SENSOR
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-441

TP SENSOR CHECK . . . . . . . . . . . . . . . . .

23A-441

TRANSMISSION FLUID TEMPERATURE

SENSOR CHECK . . . . . . . . . . . . . . . . . . . .

23A-442

TRANSMISSION RANGE SWITCH
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23A-442

STOPLIGHT SWITCH CHECK . . . . . . . . . .

23A-442

VEHICLE SPEED SENSOR CHECK . . . . .

23A-442

DUAL PRESSURE SWITCH CHECK . . . . .

23A-442

A/T CONTROL RELAY CHECK  . . . . . . . . .

23A-443

SOLENOID VALVE CHECK  . . . . . . . . . . . .

23A-443

TRANSMISSION CONTROL  . . . . . . .

23A-445

REMOVAL AND INSTALLATION . . . . . . . .

23A-445

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

23A-448

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23A-449

A/T KEY INTERLOCK AND SHIFT
LOCK MECHANISMS* . . . . . . . . . . . .

23A-451

REMOVAL AND INSTALLATION . . . . . . . .

23A-451

TRANSMISSION AND TRANSFER
ASSEMBLY. . . . . . . . . . . . . . . . . . . . .

23A-453

REMOVAL AND INSTALLATION . . . . . . . .

23A-453

OIL PAN  . . . . . . . . . . . . . . . . . . . . . . .

23A-458

REMOVAL AND INSTALLATION . . . . . . . .

23A-458

TRANSMISSION FLUID COOLER,
HOSE AND PIPE  . . . . . . . . . . . . . . . .

23A-460

REMOVAL AND INSTALLATION . . . . . . . .

23A-460

POWERTRAIN CONTROL
MODULE (PCM) . . . . . . . . . . . . . . . . .

23A-462

REMOVAL AND INSTALLATION . . . . . . . .

23A-462

4WD INDICATOR ECU . . . . . . . . . . . .

23A-463

REMOVAL AND INSTALLATION . . . . . . . .

23A-463

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

23A-463

SPECIFICATIONS  . . . . . . . . . . . . . . .

23A-464

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

23A-464

SERVICE SPECIFICATIONS . . . . . . . . . . .

23A-465

LUBRICANTS  . . . . . . . . . . . . . . . . . . . . . . .

23A-466

SEALANT AND ADHESIVE  . . . . . . . . . . . .

23A-466

GENERAL DESCRIPTION

TSB Revision

AUTOMATIC TRANSMISSION

23A-3

GENERAL DESCRIPTION

M1231100100147

The automatic transmission comes in two models, R4A51 and V4A51.

TRANSMISSION

The transmission is made up of the torque converter
and the gear train. A 3-element, 1-step, 2-phase
torque converter with built-in torque converter clutch
is used. The gear train of the R/V4A51 transmission
made up of three sets of multiple disc clutches, two
sets of multiple disc brakes, one set of one-way
clutch and two sets of planetary carriers.

.

ITEM

SPECIFICATION

Model

R4A51

V4A51

Engine

6G74 (3.5L Engine)

6G74 (3.5L Engine)

Torque converter type

With torque converter clutch

With torque converter clutch

Transmission type

Electronically controlled
4-speed full automatic

Electronically controlled
4-speed full automatic

Control elements

Clutch

Multiple disc type 3 sets

Multiple disc type 3 sets

Brake

Multiple disc type 2 sets

Multiple disc type 2 sets

One-way clutch

Sprag type 1 set

Sprag type 1 set

Gear ratio

1st gear

2.842

2.842

2nd gear

1.495

1.495

3rd gear

1.000

1.000

4th gear

0.731

0.731

Reverse gear

2.720

2.720

Oil pump type

Gear type

Gear type

Oil cooling system

Water-cooled type

Water-cooled type

Transfer type

2-speed

Shift ratio

High

1.000

Low

1.900

Speedometer gear ratio

26/8 (3.0L Engine), 25/8 (3.5L
Engine)

29/9

GENERAL DESCRIPTION

TSB Revision

AUTOMATIC TRANSMISSION

23A-4

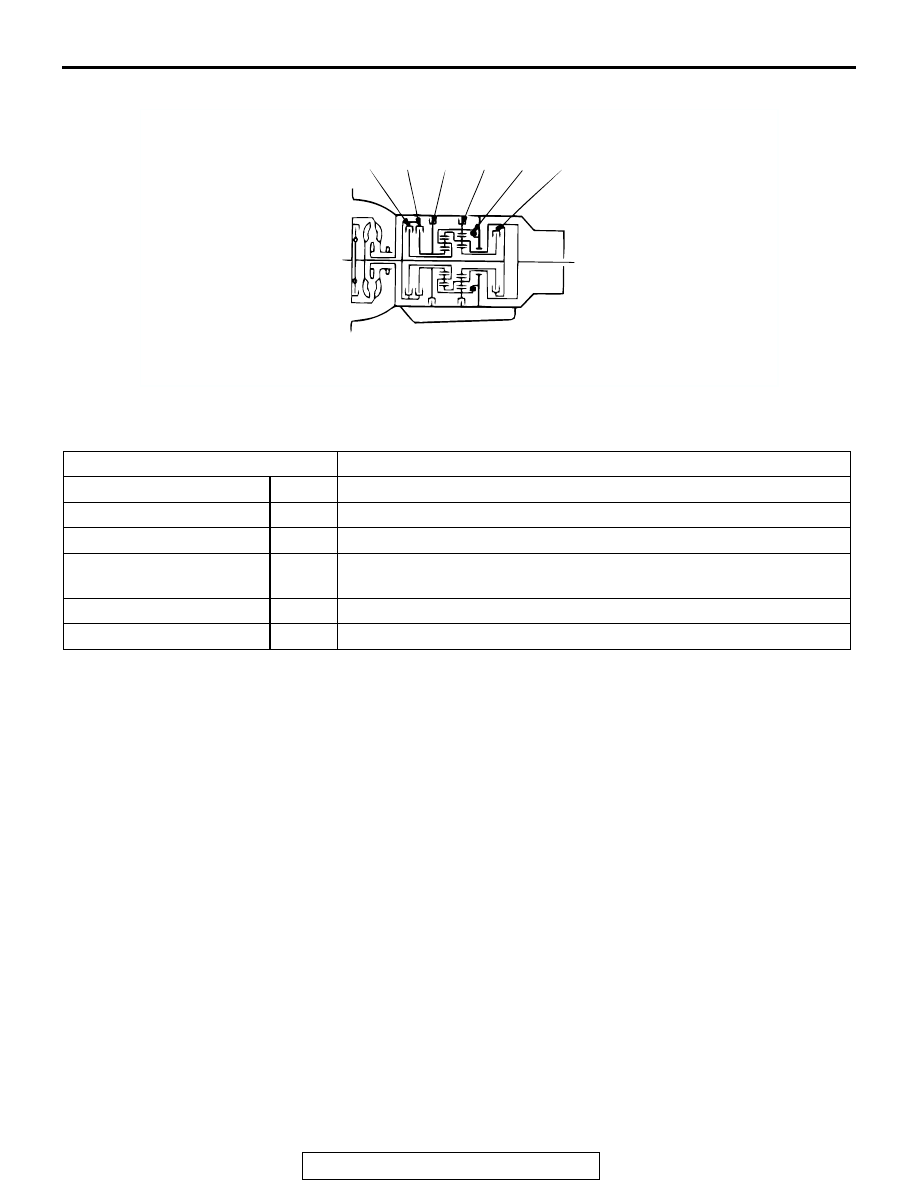

TRANSMISSION CONFIGURATION DRAWING

.

COMPONENTS AND FUNCTIONS

ACX01823

OD

REV

OWC

2ND

UD

LR

AB

COMPONENT

FUNCTION

Underdrive clutch

UD

connects the input shaft to the underdrive sun gear.

Reverse clutch

REV

connects the input shaft to the reverse sun gear.

Overdrive clutch

OD

connects the input shaft to the overdrive planetary carrier.

Low-reverse brake

LR

holds the low-reverse annulus gear and the overdrive planetary
carrier.

Second brake

2ND

holds the reverse sun gear.

One-way clutch

OWC

controls rotation direction of the low-reverse annulus gear.
