Mitsubishi Montero (2004+). Manual - part 583





TRIMS

TSB Revision

INTERIOR

52A-9

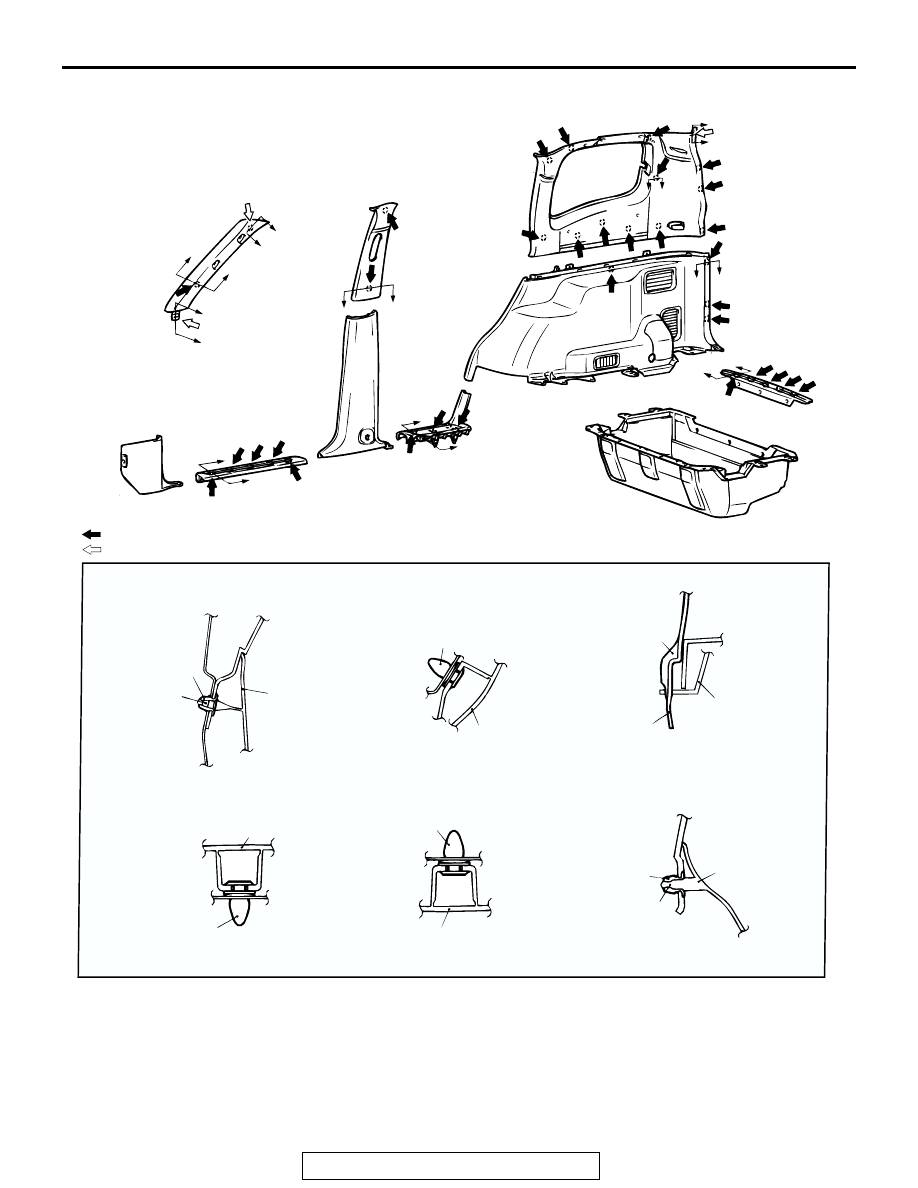

CLIP AND CLAW POSITIONS

ACX02367

B

B

C

C

A

A

D

D

E

E

F

F

D

D

E

E

E

E

D

D

CLIP

CLIP

CLAW

CLAW

CLAW

FRONT PILLAR
TRIM

FRONT PILLAR
TRIM

FRONT PILLAR
TRIM

INSTRUMENT
PANEL

FRONT SCUFF PLATE,
REAR SCUFF PLATE OR
BACK DOOR SCUFF PLATE

CLIP

CLIP

CLIP

UPPER QUARTER TRIM,
LOWER QUARTER TRIM OR
CENTER PILLAR TRIM

UPPER QUARTER
TRIM

AC

SECTION A - A

SECTION B - B

SECTION C - C

SECTION D - D

SECTION E - E

SECTION F - F

NOTE

:Clip position
:Claw position

(*: LH side only)

*

HEADLINING

TSB Revision

INTERIOR

52A-10

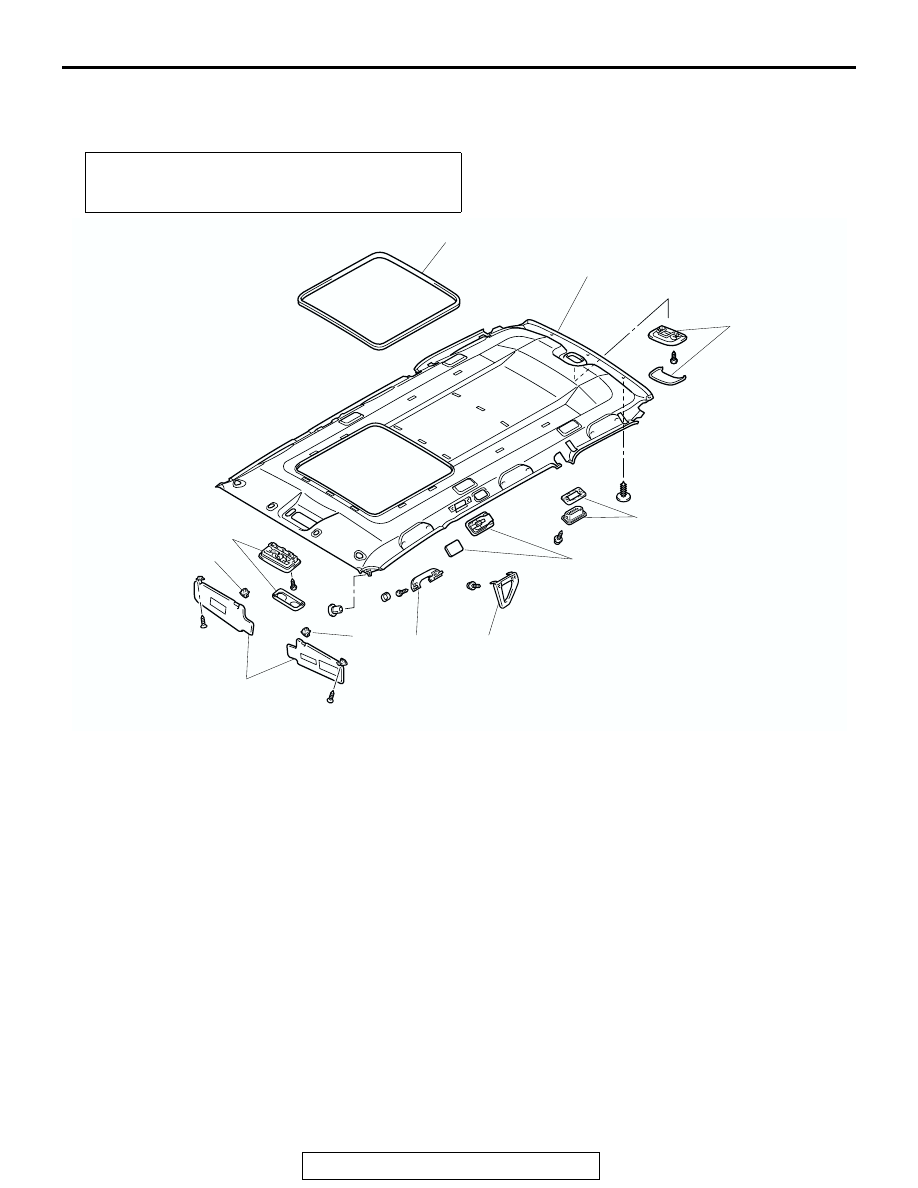

HEADLINING

REMOVAL AND INSTALLATION

M1521001400230

Pre- removal and Post-installation Operation
• Front Pillar Trim, Upper Center Pillar Trim and Upper

Quarter Trim Removal and Installation (Refer to

P.52A-8

).

ACX01320

1

2

2

3

4

5

6

7

8

10

9

AB

REMOVAL STEPS

1. SUNVISOR ASSEMBLY

<<A>>

2. SUNVISOR HOLDER
3. DOME AND MAP LIGHT ASSEMBLY
4. ASSIST GRIP
5. GRIP

6. DOME LIGHT ASSEMBLY
7. AIR OUTLET ASSEMBLY
8. CARGO ROOM LIGHT ASSEMBLY
9. HEADLINING TRIM
10. HEADLINING

REMOVAL STEPS (Continued)

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-11

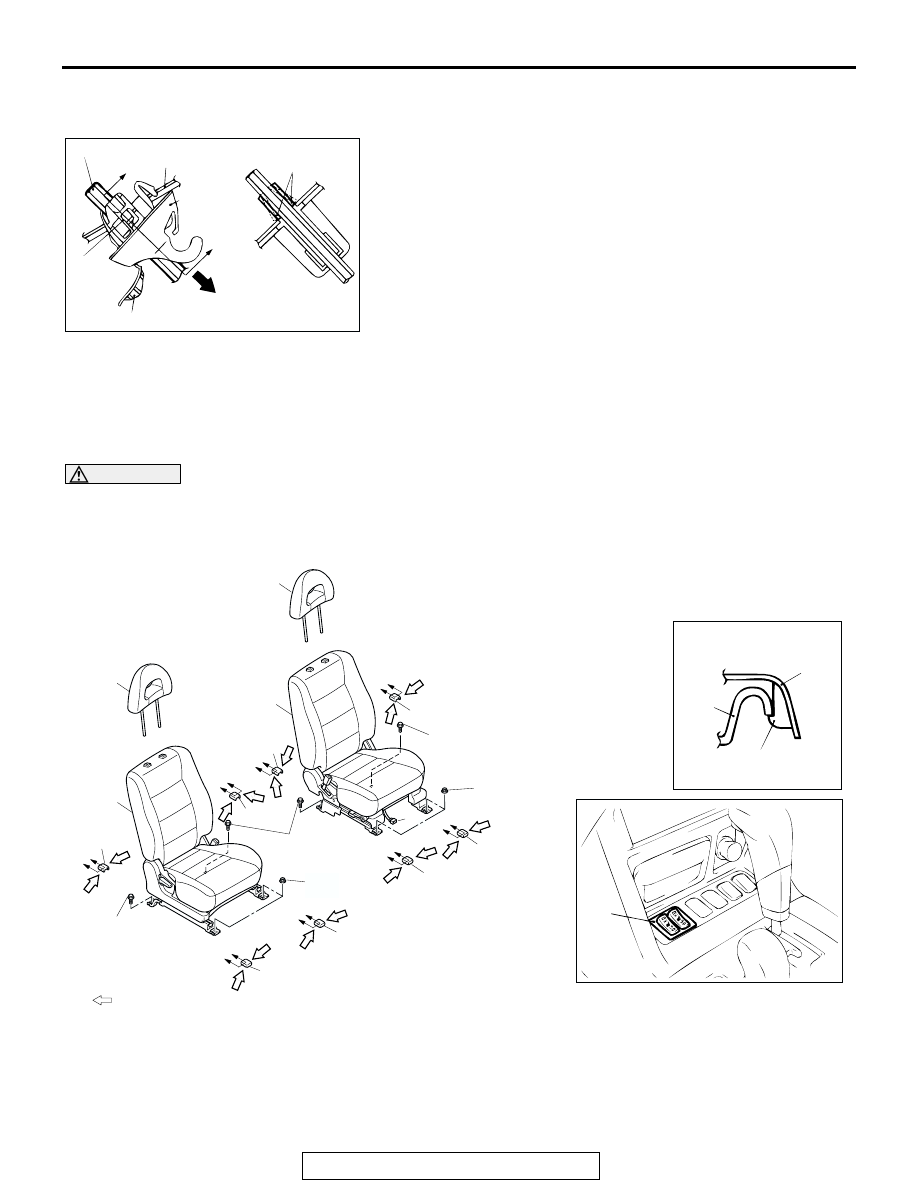

REMOVAL SERVICE POINTS

.

<<A>> SUNVISOR HOLDER REMOVAL
1. Remove the sunvisor holder cover, insert a 6 mm L-shaped

hexagon wrench to disengage the sunvisor holder side
claws.

2. Pull out the sunvisor into the direction shown to remove the

sunvisor holder.

FRONT SEAT ASSEMBLY

REMOVAL AND INSTALLATION

M1522001300399

WARNING

Before removing the front seat assembly, refer to GROUP 52B, Service Precautions

P.52B-18



and Air Bag Module and Clock Spring

P.52B-217

.

ACX01299 AB

CLAW

CLAW

COVER

A

A

L-TYPE HEXGON WRENCH

HEAD LINING

SUN VISOR
HOLDER

SECTION A - A

ACX00620

1

1

3

3

3

3

3

3

3

3

4

5

5

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

SECTION A - A

3

CLAW

5

2

AC

NOTE

: Claw position

30 ± 5 N·m
22 ± 4 ft-lb

30 ± 5 N·m
22 ± 4 ft-lb

1. HEAD RESTRAINT
2. HEATED SEAT SWITCH <VEHICLE

WITH HEATED SEAT>

FRONT SEAT ASSEMBLY
REMOVAL STEPS

3. FRONT SEAT ANCHOR COVER
4. HARNESS CONNECTOR

>>A<<

5. FRONT SEAT ASSEMBLY

FRONT SEAT ASSEMBLY

TSB Revision

INTERIOR

52A-12

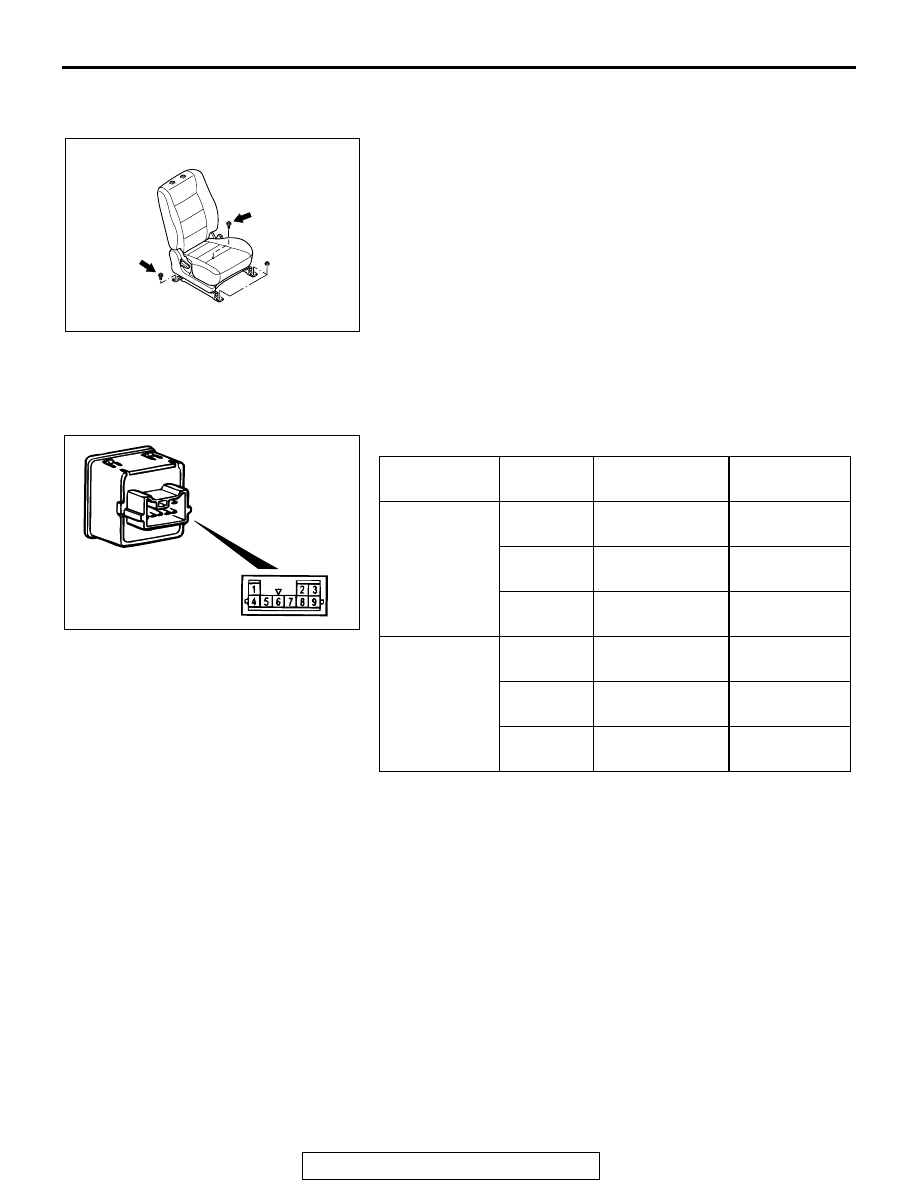

INSTALLATION SERVICE POINTS

.

>>A<< FRONT SEAT ASSEMBLY INSTALLATION
Tighten the bolts shown while no weight is applied to the front
seat cushion.
NOTE: First install all of the front seat assembly mounting nuts
and bolts, and then tighten them to the specified torque.

INSPECTION

M1522005500124

.

CONTINUITY TEST OF HEATED SEAT SWITCH
1. Check for continuity between terminals.

2. Check that the indicator is lighted at HI or LO when battery

voltage is supplied to the terminal 5 and the terminal 8 is
grounded.

3. Check that illumination is lighted when battery voltage is

supplied to the terminals 2 and 6.

.

ACX01931AB

ITEMS

SWITCH
POSITION

TESTER
CONNECTION

SPECIFIED
CONDITION

Driver's seat
side

HI

1 - 5, 3 - 5, 5 - 8 Less than 2

ohms

OFF

1 - 3, 1 - 5, 1 - 8,
3 - 5, 3 - 8, 5 - 8

Open circuit

LO

3 - 5, 5 - 8

Less than 2
ohms

Front
passenger's
seat side

HI

4 - 5, 5 - 9

Less than 2
ohms

OFF

4 - 5, 4 - 8, 4 - 9,
5 - 8, 5 - 9, 8 - 9

Open circuit

LO

5 - 8, 5 - 9

Less than 2
ohms

ACX00625
