Mitsubishi Montero (2004+). Manual - part 582





INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-5

CLIP AND CLAW POSITIONS

ACX01621

D

D

C

C

B

B

E

E

F

F

B

B

A

A

B

B

C

C

NOTE

:
:

Clip position

Claw position

CENTER PANEL
ASSEMBLY

CLAW

INSTRUMENT PANEL

INSTRUMENT PANEL

CLIP

CENTER PANEL ASSEMBLY,
UPPER GLOVE BOX ASSEMBLY OR
LOWER PANEL

CLIP

INSTRUMENT
PANEL

AIR OUTLET ASSEMBLY

SECTION A - A

CLIP

CLAW

CLAW

INSTRUMENT
PANEL

METER
BEZEL

COLUMN
COVER

COLUMN
COVER

SECTION B - B

SECTION C - C

SECTION D - D

SECTION E - E

SECTION F - F

AD

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-6

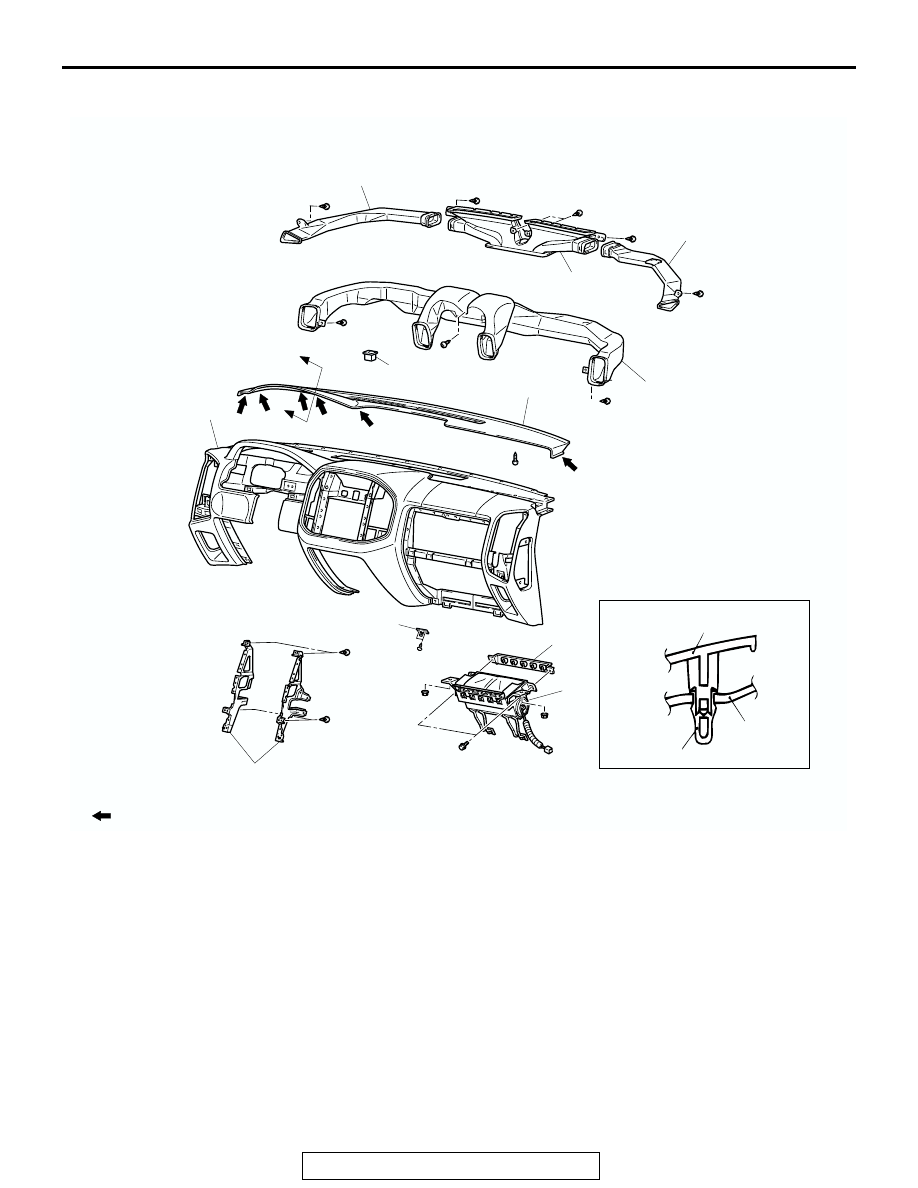

DISASSEMBLY AND ASSEMBLY

M1521001900213

ACX01481

a

2

a

a

a

a

3

2

a

1

a

4

a

A

A

c

9

10

c

c

8

7

b

6

5

i

AF

SECTION A - A

DEFROSTER GARNISH

INSTRUMENT
PANEL

CLIP

NOTE



: Clip position

DISASSEMBLY STEPS

1.

DISTRIBUTION DUCT

2.

SIDE DEFROSTER DUCT

3.

CENTER DEFROSTER DUCT

4.

PHOTO SENSOR

5.

FRONT PASSENGER’S SIDE AIR
BAG MODULE (REFER TO
GROUP 52B, AIR BAG MODULES
AND CLOCK SPRING

P.52B-217

.

6.

AIR BAG SIDE PLATE

7.

GLOVE BOX STRIKER

8.

INSTRUMENT PANEL CENTER
REINFORCEMENTS

9.

DEFROSTER GARNISH

10. INSTRUMENT PANEL

DISASSEMBLY STEPS

FLOOR CONSOLE ASSEMBLY

TSB Revision

INTERIOR

52A-7

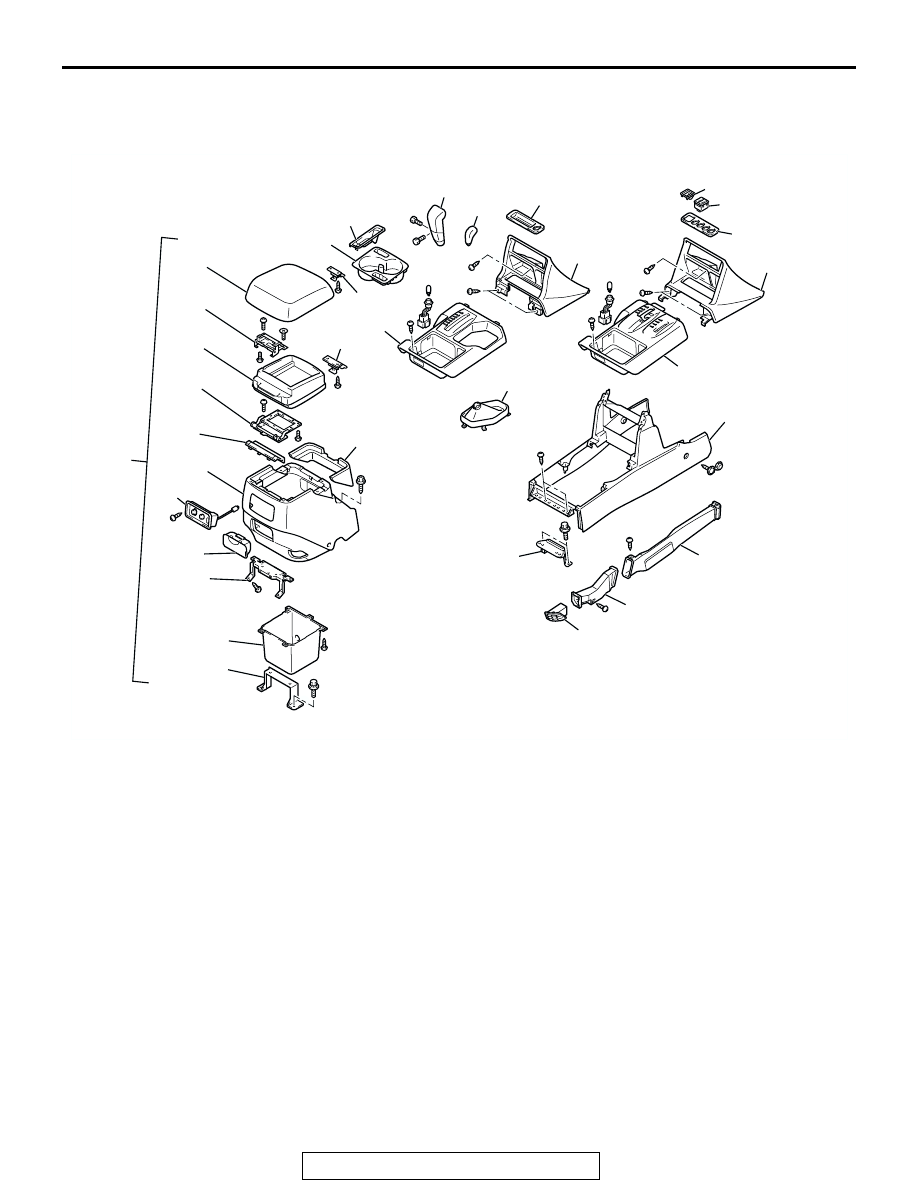

FLOOR CONSOLE ASSEMBLY

REMOVAL AND INSTALLATION

M1521002200198

AC203826

17

16

13

14

12

6

9

8

7

10

5

10

7

3

4

1

2

24

5

28

26

27

23

22

25

21

29

15

18

20

19

30

11

<4A/T>

<5A/T>

AB

REMOVAL STEPS

1. PARKING BRAKE LEVER COVER
2. CUP HOLDER
3. TRANSFER SHIFT KNOB
4. SELECTOR LEVER KNOB
5. INDICATOR PANEL
6. TRANSFER SHIFT COVER <4A/T>
7. SWITCH PANEL
8. HEATED SEAT SWITCH

<VEHICLES WITH HEATED SEAT>

9. COIN PLUG <VEHICLES WITHOUT

HEATED SEAT>

10. LOWER CENTER PANEL
11. REAR FLOOR CONSOLE

ASSEMBLY

• PARKING BRAKE LEVER

MOUNTING BOLT (REFER TO
GROUP 36, PARKING BRAKES

P.36-6

.)

12. FRONT FLOOR CONSOLE
13. REAR HEATER DUCT A

14. CONSOLE BRACKET A
15. REAR HEATER CONTROL

ASSEMBLY

16. REAR HEATER DUCT B
17. REAR HEATER DUCT NOZZLE
18. REAR FLOOR CONSOLE ASHTRAY
19. REAR FLOOR CONSOLE BOX
20. REAR FLOOR CONSOLE BRACKET
21. REAR FLOOR CONSOLE UPPER

COVER

22. REAR FLOOR CONSOLE HINGE

COVER

23. HINGE BRACKET
24. LOCK A
25. LOCK B
26. LID BRACKET
27. LID BOX
28. LID ASSEMBLY
29. REAR FLOOR CONSOLE
30. CONSOLE BRACKET B

REMOVAL STEPS (Continued)

TRIMS

TSB Revision

INTERIOR

52A-8

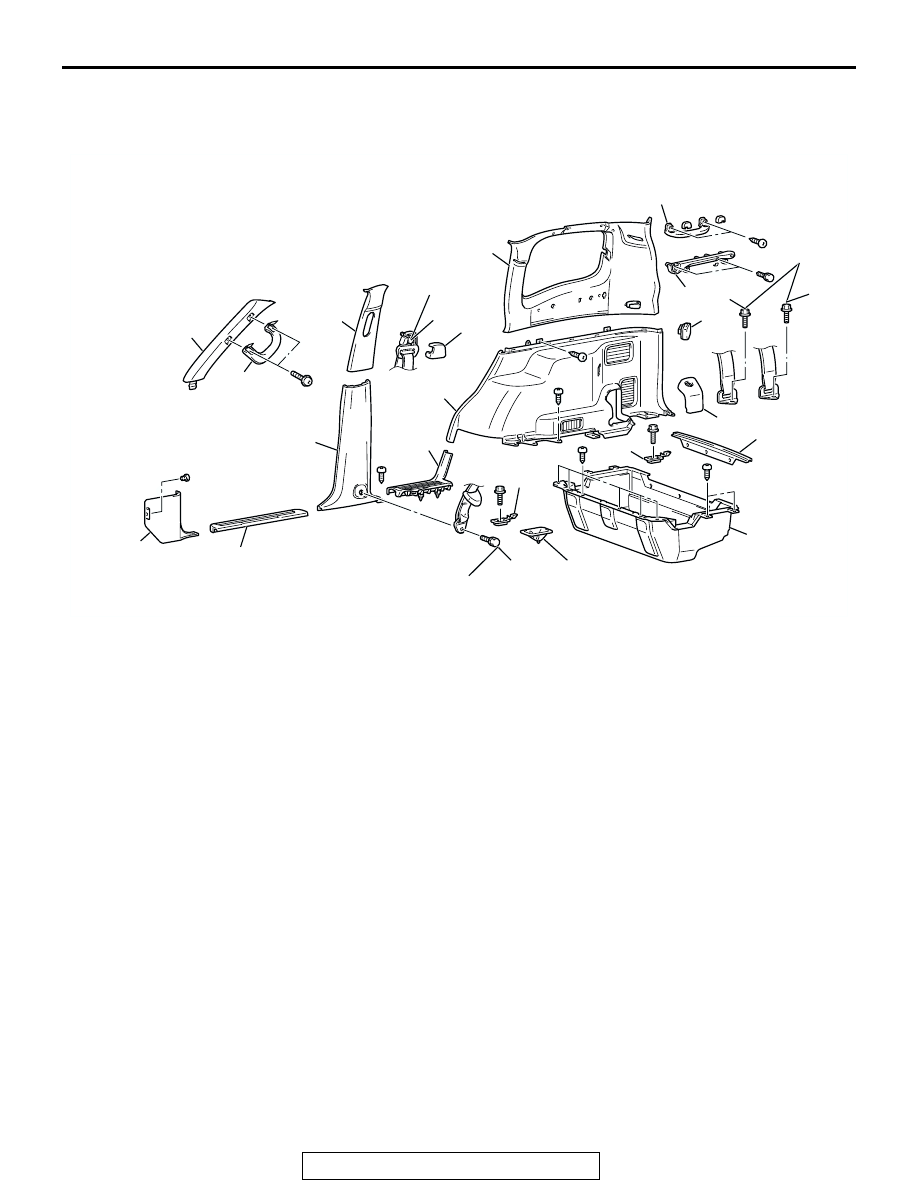

TRIMS

REMOVAL AND INSTALLATION

M1521001100477

AC006066AB

14

13

2

1

15

18

19

20

21

16

17

16

8

11

10

12

9

7

6

4

3

5

44 ± 10 N·m
33 ± 7 ft-lb

22

44 ± 10 N·m
33 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

1.

ACCESSORY SOCKET

2.

QUARTER TRIM COVER

THIRD SEAT ASSEMBLY

3.

FRONT SCUFF PLATE

4.

COWL SIDE TRIM

5.

ASSIST GRIP

6.

FRONT PILLAR TRIM

7.

REAR SCUFF PLATE

8.

FRONT SEAT BELT
CONNECTION

9.

LOWER CENTER PILLAR TRIM

10. SASH GUIDE COVER

11. FRONT SEAT BELT

CONNECTION

12. UPPER CENTER PILLAR TRIM
13. BACK DOOR SCUFF PLATE
14. LUGGAGE FLOOR BOX
15. SECOND SEAT BELT

CONNECTION

16. LUGGAGE HOOK
17. STRIKER COVER
18. THIRD SEAT BELT CONNECTION
19. ASSIST GRIP
20. SHELF HOLDER ASSEMBLY
21. UPPER QUARTER TRIM
22. LOWER QUARTER TRIM
