SPECIFICATIONS

TSB Revision

REAR AXLE

27-43

COMPONENT IDENTIFICATION

M1271003800045

DRIVE PINION SPACER

HEIGHT OF DRIVE PINION SPACER mm (in)

IDENTIFICATION COLOR

52.50 (2.067)

Yellow

52.84 (2.080)

Red

NOTES

70-1

GROUP 70

COMPONENT

LOCATIONS

CONTENTS

FUSIBLE LINK AND FUSE . . . . . . . .

70-2

INSPECTION TERMINAL  . . . . . . . . .

70-3

GROUNDING . . . . . . . . . . . . . . . . . . .

70-4

GROUNDING CABLE  . . . . . . . . . . . .

70-7

RELAY . . . . . . . . . . . . . . . . . . . . . . . .

70-8

SENSOR . . . . . . . . . . . . . . . . . . . . . . .

70-10

DIODE . . . . . . . . . . . . . . . . . . . . . . . . .

70-17

CONTROL UNIT . . . . . . . . . . . . . . . . .

70-18

OTHER DEVICES . . . . . . . . . . . . . . . .

70-21

SOLENOID VALVE. . . . . . . . . . . . . . .

70-22

FUSIBLE LINK AND FUSE

TSB Revision

COMPONENT LOCATIONS

70-2

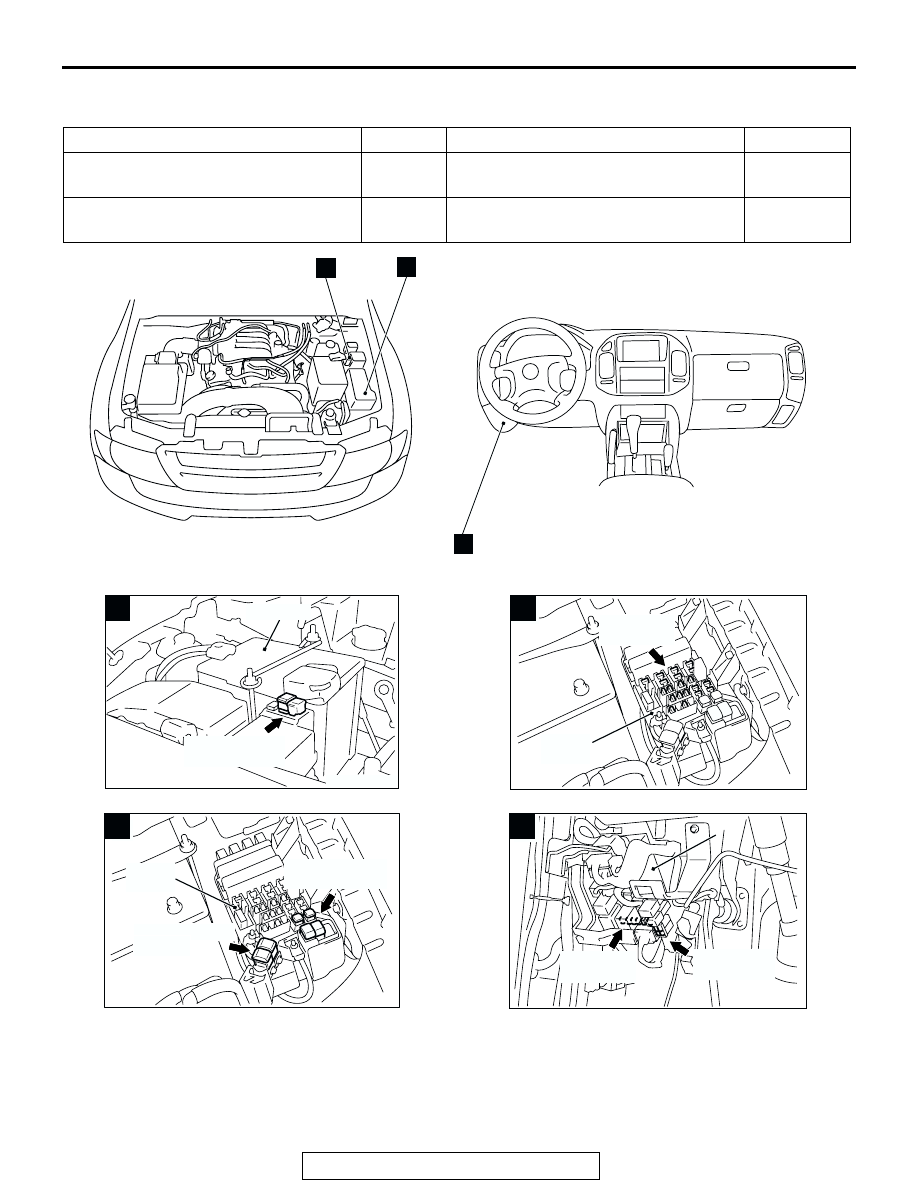

FUSIBLE LINK AND FUSE

M1701000100368

NAME

SYMBOL NAME

SYMBOL

Fuses No.1 to 20
(Passenger compartment)

C

Fusible links No.1 to 5 and 29
(Engine compartment)

B

Fuses No.6 to 28
(Engine compartment)

B

Fusible links No.31, 32
(Battery positive terminal)

A

AC203894

A

B

C

AB

ACX01501AD

A

FUSIBLE LINKS
(No.31, 32)

BATTERY

AC308099AC

B

FUSES
(No.6 to 28)

RELAY
BOX

AC308098AB

B

FUSIBLE LINKS
(No.3 to 5 and 29)

RELAY
BOX

FUSIBLE LINKS
(No.1, 2)

AC203896 AB

C

JUNCTION
BLOCK

JUNCTION
BLOCK

FUSES
(No.17 to 20)

FUSES
(No.1 to 16)
