Mitsubishi Montero (2004+). Manual - part 16





MAIN SEALANT AND ADHESIVE TABLE

TSB Revision

GENERAL <BODY AND CHASSIS>

00-57

INTERIORS

Adhesive of vinyl chloride
cloth

3M

 AAD Part No. 8088

General Trim Adhesive or
3M

 AAD Part No. 8064

Vinyl Trim Adhesive

Permatex

 Vinyl Repair

Kit No.81786

Adhesion of door
weatherstrip

3M

 AAD Part No. 8001

(yellow) or 3M

 AAD Part

No. 8008 (black) Super
Weatherstrip Adhesive or
3M

 AAD Part No. 8011

Black Weatherstrip Adhesive

Permatex

 Super Black

Weatherstrip Adhesive
No.82, 81850

Sealing of various grommets
and packing

3M

 AAD Part No. 8509 or

3M

 AAD Part No. 8678

-

Adhesion of headliners and
various interior decorative
materials

3M

 AAD Part No. 8088

General Trim Adhesive or
3M

 AAD Part No. 8090

Super Trim Adhesive

Permatex

 Spray

Adhesive No.82019

BODY
SEALANTS

Sealing of sheet metal joints,
drip rail, floor, side panels,
trunk, front panel, tail gate
hinge

3M

 AAD Part No. 8531

Heavy Drip-Check Sealer
(gray) or 3M

 AAD Part No.

8302 Ultrapro Autobody
Sealant (clear) or 3M

 AAD

Part No. 8361 Urethane A/B
Sealant (gray or white)

-

Miscellaneous body sealants
(original mounted
w/adhesive tape)

• Waterproof door film

• Fender panel

• Splash shield

• Mud guard

• Rear combination lamp

3M

 AAD Part No. 8633

Windo-weld Resealant

-

Fuel Tank and Pad

3M

 AAD Part No. 8088

General Trim Adhesive or
3M

 AAD Part No. 8090

Super Trim Adhesive

Permatex

 Spray

Adhesive No.82019

APPLICATION

3M

 NO.

LOCTITE

/

PERMATEX

NO.

MAIN SEALANT AND ADHESIVE TABLE

TSB Revision

GENERAL <BODY AND CHASSIS>

00-58

CHASSIS
SEALANT

Sealant of various flange
faces and threaded parts.
Packing of fuel gauge unit

3M

 AAD Part No. 8730

High Strength Red
Threadlock or 3M

 AAD Part

No. 8731 Medium Strength
Blue Threadlocker

Loctite

272 High Strength

and High Temperature
27200

Sealing of various threaded
parts, dust covers.
Differential carrier packing,
dust covers and ball joint and
linkage. Packing and shims
of steering box, sealing of
rack support cover and top
cover of steering box
housing, seal of junction face
of knuckle arm flange

3M

 AAD Part No. 8672

Ultrapro High Temp. Silicone
Gasket or 3M

 AAD Part No.

8679 (black) or 3M

 AAD

Part No. 8678 (black)
Press-In-Place Silicone
gasket strips 3M

 AAD Part

No. 8661 or 3M

 AAD Part

No. 8663 Super Silicone
sealant

Permatex

 The Right Stuff

No.25223

Seal of brake shoe hold down
pin and wheel cylinder of
drum brakes

3M

 AAD Part No. 8633

Windo-weld Resealant

-

QUICK FIX
ADHESIVE

-

3M

 AAD Part No. 8155

Quick Fix Adhesive

Loctite

Quicktite Super

Glue 21309

ANAEROBIC
STRONG
SEALING
AGENT

Fixing of various threads,
bolts, screws. Fixing of
differential drive gear bolt,
Connecting of tilt steering
bolt. Fan, pulley, gear Sealing
of small gaps and flange
faces

3M

 AAD Part No. 8730

High Strength Threadlocker
or 3M

 AAD Part No. 8731

Medium Strength
Threadlocker

Loctite

271,

High-Strength
Threadlocker 27100 or
27200

UNDER
COATING
AGENT

-

3M

 AAD Part No. 8883

Rubberized Undercoating
Aerosol or 3M

 AAD Part

No. 8864 Body Schutz
Undercoating (qt)

Permatex

 Heavy-Duty

Undercoating 81833

APPLICATION

3M

 NO.

LOCTITE

/

PERMATEX

NO.

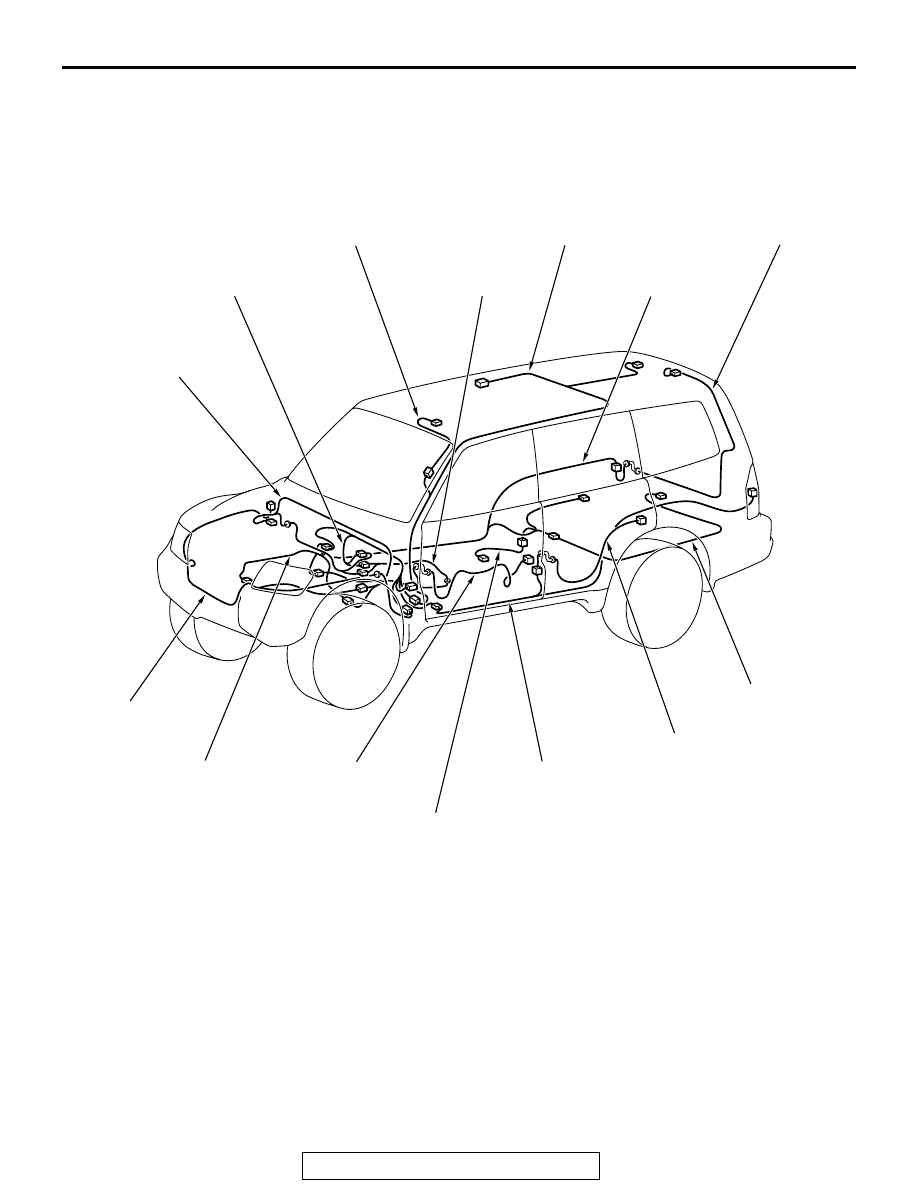

OVERALL CONFIGURATION DIAGRAM

TSB Revision

CONFIGURATION DIAGRAMS

80A-2

OVERALL CONFIGURATION DIAGRAM

M1801000100547

NOTE:

.

1. This illustration shows only major wiring harnesses.
2. *: also equipped at the right side.

AC203867

INSTRUMENT PANEL
WIRING HARNESS

FRONT DOOR
WIRING HARNESS

CONTOROL WIRING
HARNESS

FRONT WIRING
HARNESS

BATTERY WIRING
HARNESS

ROOF
WIRING
HARNESS

FLOOR WIRING
HARNESS (RH)

FLOOR WIRING
HARNESS (LH)

TRANSMISSION
WIRING HARNESS

BACK DOOR
WIRING HARNESS

PILLAR WIRING
HARNESS

REAR DOOR
WIRING HARNESS

FRAME WIRING
HARNESS

FUEL WIRING
HARNESS

AC

*

*
