Mitsubishi Montero (2002-2004). Manual - part 861





A/T KEY INTERLOCK AND SHIFT LOCK MECHANISMS

TSB Revision

AUTOMATIC TRANSMISSION

23Aa-35

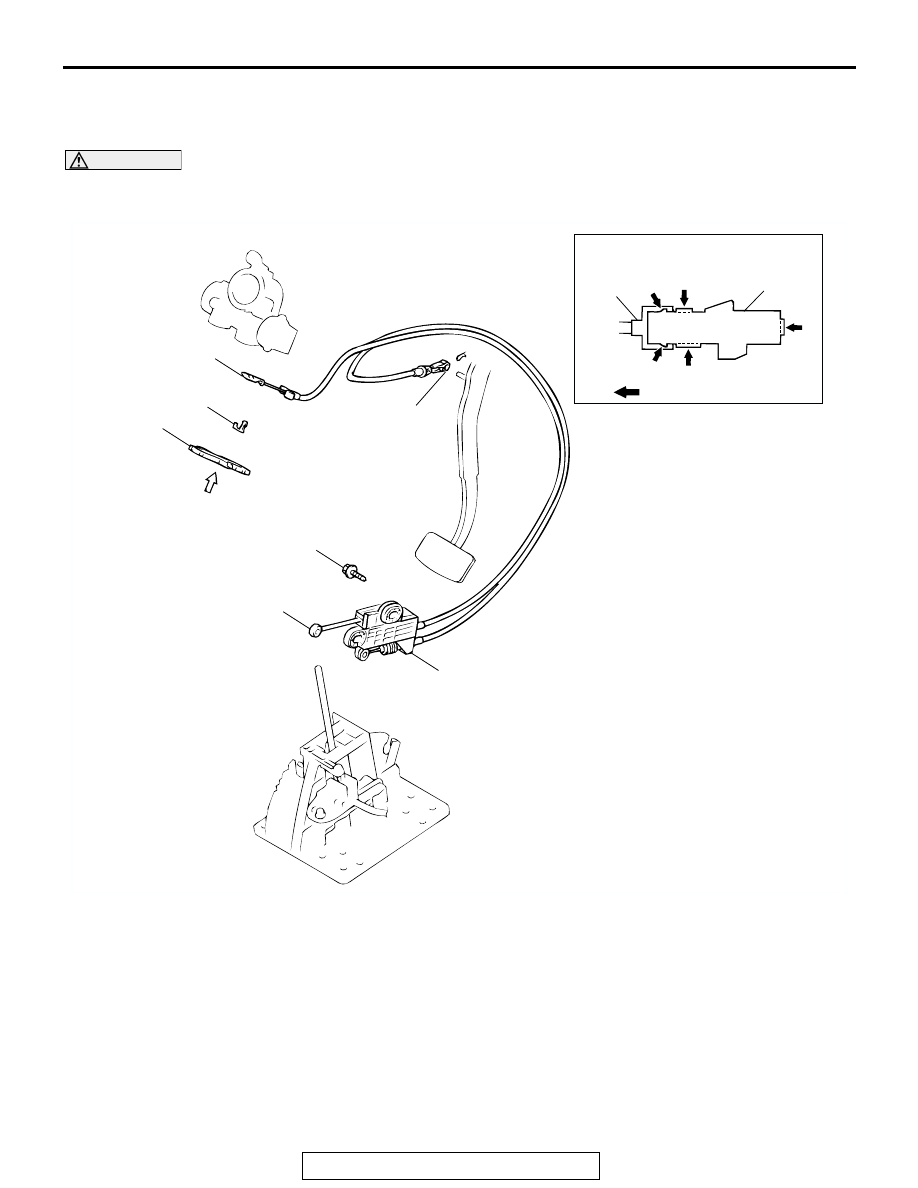

A/T KEY INTERLOCK AND SHIFT LOCK MECHANISMS

REMOVAL AND INSTALLATION

M1232001200295

CAUTION

When removing and installing the transmission control cable and shift lock cable unit, be careful not
to hit the SRS-ECU.

AC000025AD

VIEW A

VIEW A

: CLAW POSITIONS

1

3

4

2

5

6

2

3

5.0 ± 1.0 N·m
44 ± 9 in-lb

SHIFT LOCK CABLE UNIT
REMOVAL STEPS

COLUMN COVER (REFER TO
GROUP 52A, INSTRUMENT
PANEL ASSEMBLY

P.52A-7

.)

FRONT FLOOR CONSOLE
(REFER TO GROUP 52A,
FLOOR CONSOLE ASSEMBLY

P.52A-7

.)

>>A<<

1.

SHIFT LOCK CABLE UNIT
CONNECTION

<<A>>

2.

KEY INTERLOCK CABLE
CONNECTION

3.

COVER

4.

LOCK BAR

5.

SHIFT LOCK CABLE
CONNECTION

6.

SHIFT LOCK CABLE UNIT

SHIFT LOCK CABLE UNIT
REMOVAL STEPS (Continued)

A/T KEY INTERLOCK AND SHIFT LOCK MECHANISMS

TSB Revision

AUTOMATIC TRANSMISSION

23Aa-36

REMOVAL SERVICE POINT

.

<<A>> KEY INTERLOCK CABLE REMOVAL
Turn the ignition switch to the "ACC" position, and then pull the
key interlock cable out from the ignition key cylinder.

INSTALLATION SERVICE POINT

.

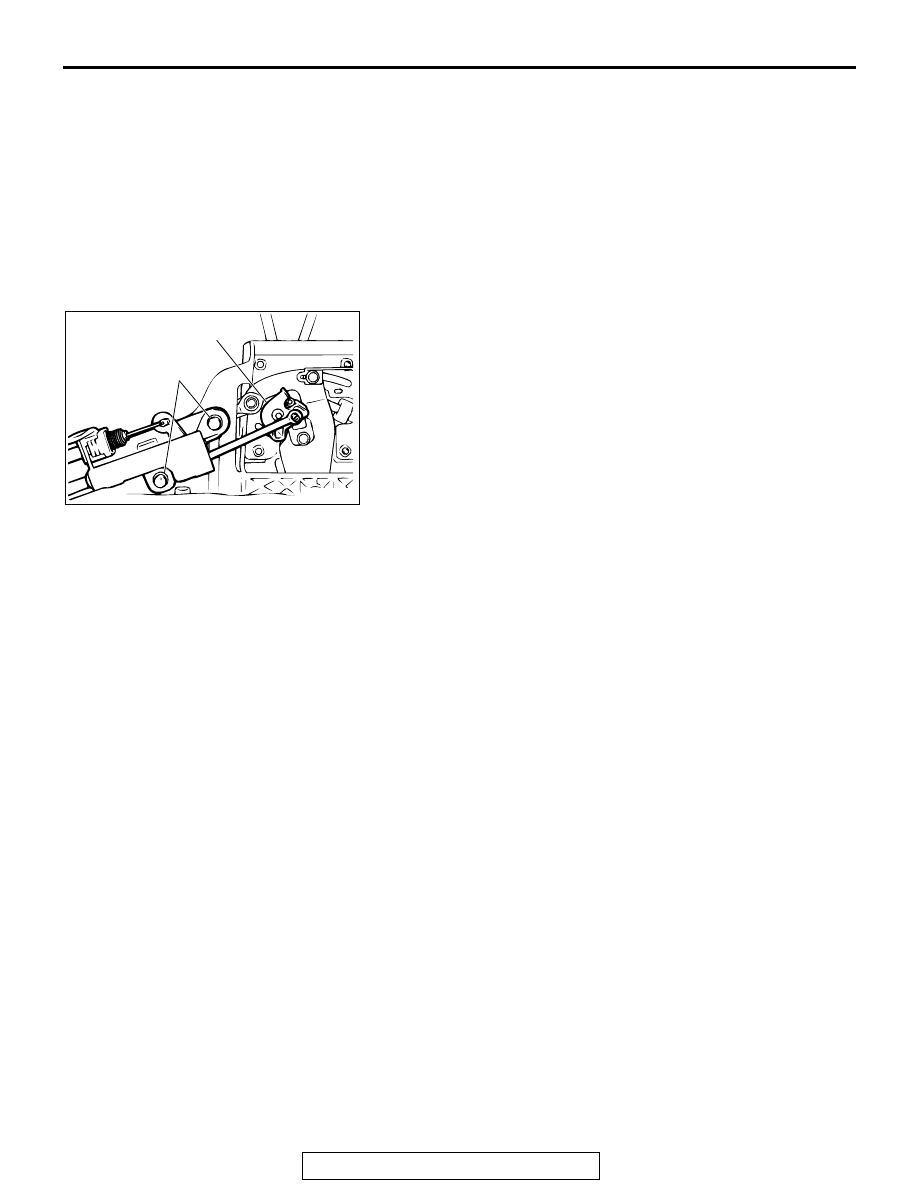

>>A<< SHIFT LOCK CABLE UNIT INSTALLATION
1. Temporarily install the selector lever knob, and then move

the selector lever to the "P" position and turn the ignition
switch to the "LOCK" (OFF) position.

2. After installing the rod of the shift lock cable unit to the lock

cam of the selector lever assembly, install the bolts of the
shift lock cable unit.

3. Check the operation of the selector lever assembly. (Refer

to

P.23Aa-23

.)

AC000022AB

BOLT

LOCK CAM

TRANSMISSION AND TRANSFER ASSEMBLY

TSB Revision

AUTOMATIC TRANSMISSION

23Aa-37

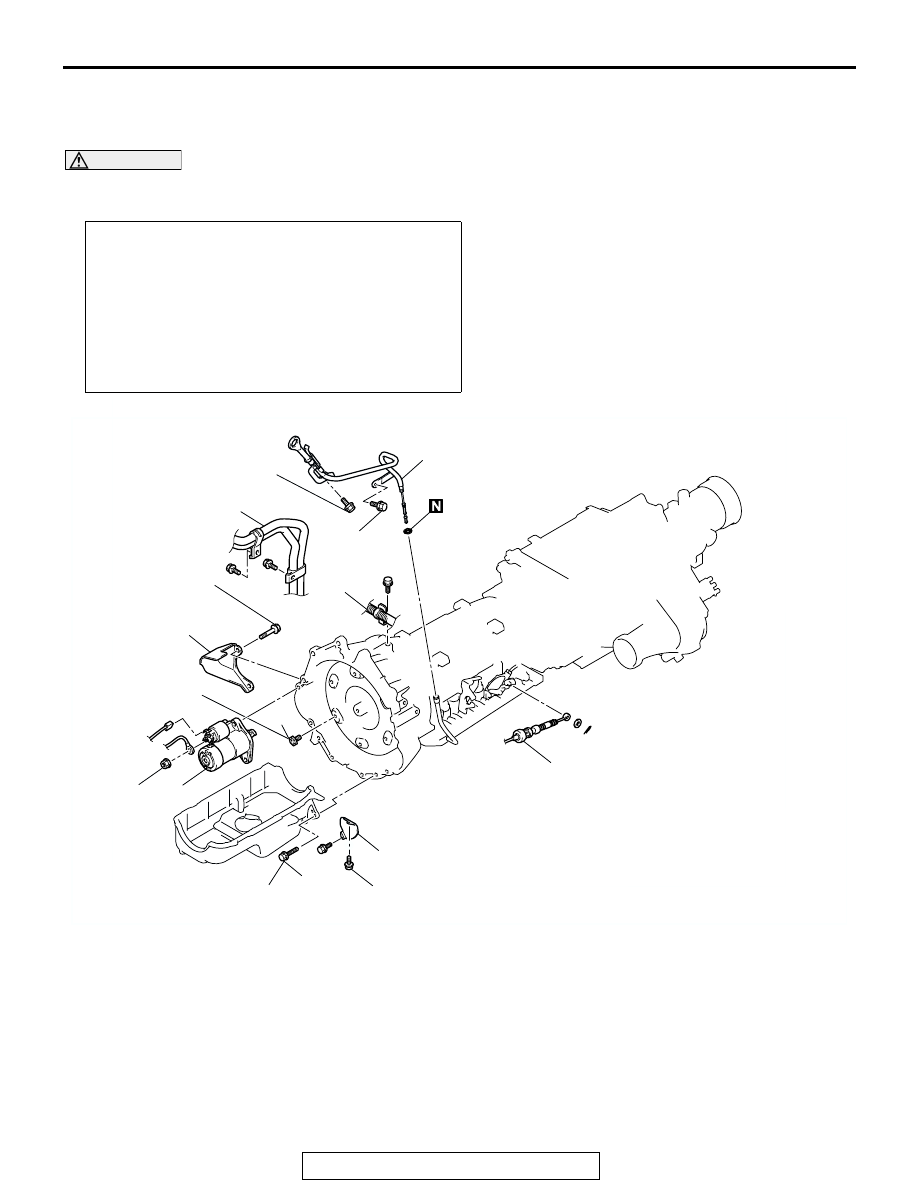

TRANSMISSION AND TRANSFER ASSEMBLY

REMOVAL AND INSTALLATION

M1231117600100

CAUTION

The rear propeller shaft incorporates a carbon fiber-reinforced plastic tube, so be sure to refer to
GROUP 25 during removal.

Pre-removal and Post-installation Operations
• Skid Plate and Under Cover Removal and Installation

• Transmission Fluid and Transfer Oil Draining and Refilling

(Refer to

P.23Aa-16

 and

P.23Aa-23

.)

• Front and Rear Propeller Shaft Removal and Installation

(Refer to GROUP 25

P.25-5

.)

• Front Exhaust Pipe Removal and Installation (Refer to

GROUP 15

P.15-12

.)

• Radiator Shroud Lower Cover Removal and Installation

(Refer to GROUP 14

P.14-8

.)

AC000029AC

2

11 ± 1 N·m
98 ± 8 in-lb

6

8

36 ± 5 N·m
26 ± 4 ft-lb

11 ± 1 N·m
98 ± 8 in-lb

3

9

1

44 ± 8 N·m
33 ± 5 ft-lb

24 ± 4 N·m
18 ± 3 ft-lb

4

30 ± 3 N·m
22 ± 2 ft-lb

7

5

49 ± 3 N·m
36 ± 2 ft-lb

REMOVAL STEPS

1.

TRANSMISSION FLUID
DIPSTICK GUIDE

2.

TRANSMISSION CONTROL
CABLE CONNECTION

3.

COVER

4.

HEATER HOSE CONNECTION

<<A>>

5.

TORQUE CONVERTER AND
DRIVE PLATE CONNECTION
BOLTS

6.

STARTER MOTOR

7.

STARTER COVER

8.

OIL PAN CONNECTION BOLTS

9.

BATTERY CABLE CONNECTION

REMOVAL STEPS (Continued)

TRANSMISSION AND TRANSFER ASSEMBLY

TSB Revision

AUTOMATIC TRANSMISSION

23Aa-38

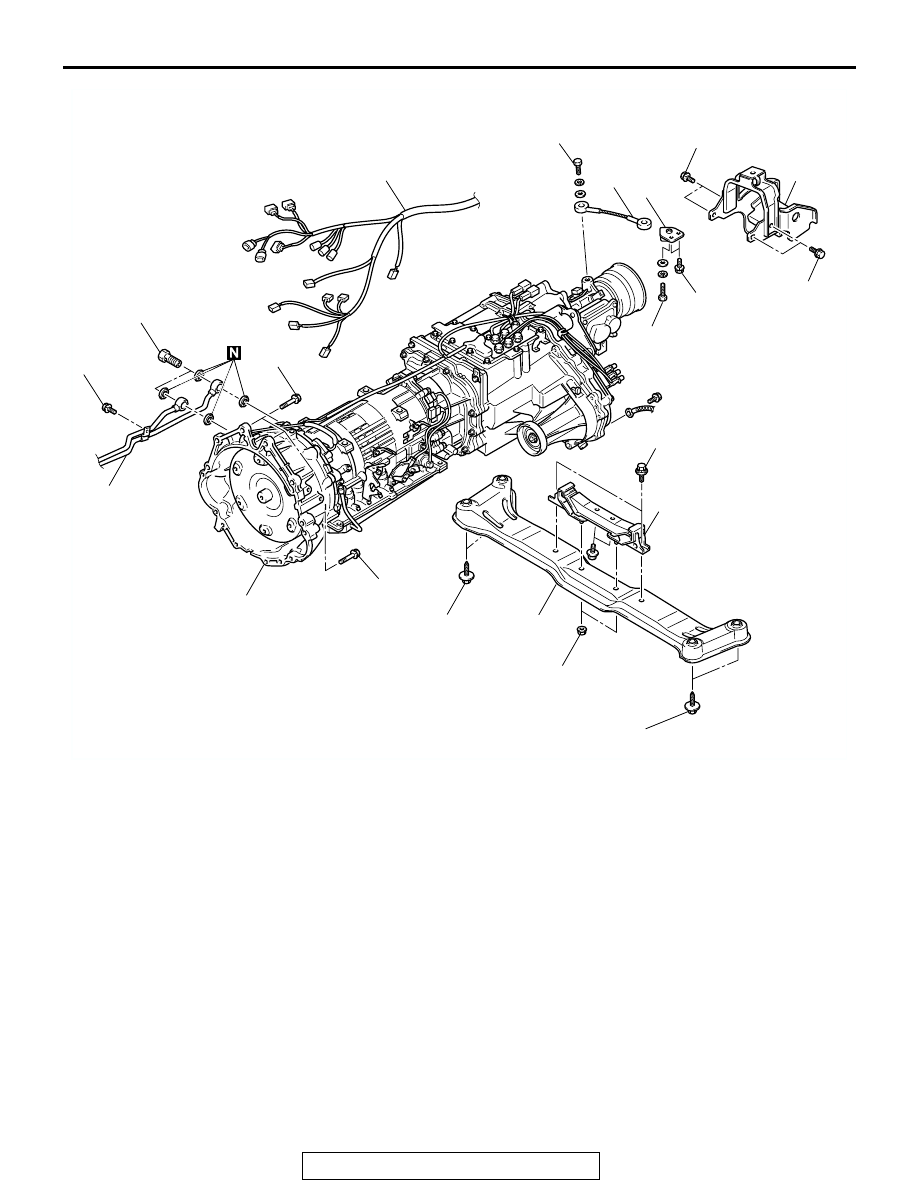

REMOVAL SERVICE POINTS

.

<<A>> TORQUE CONVERTER AND DRIVE PLATE CON-
NECTION BOLT REMOVAL
1. While turning the crankshaft, remove the six connecting

bolts.

2. Push the torque converter towards the transmission, away

from the engine.

AC000030AD

42 ± 2 N·m
31 ± 1 ft-lb

5.0 ± 1.0 N·m
44 ± 9 in-lb

10

16

89 ± 9 N·m
66 ± 6 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

13

26 ± 4 N·m
19 ± 3 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

14

11

74 ± 10 N·m
55 ± 7 ft-lb

44 ± 10 N·m
33 ± 7 ft-lb

24 ± 5 N·m
18 ± 3 ft-lb

53 ± 5 N·m
39 ± 4 ft-lb

35 ± 6 N·m
26 ± 4 ft-lb

36 ± 6 N·m
27 ± 5 ft-lb

12

17

24 ± 5 N·m
18 ± 3 ft-lb

15

REMOVAL STEPS

10.

OIL COOLER TUBE
CONNECTION

11.

DYNAMIC DAMPER

12.

TENSION WIRE BRACKET

SUPPORT THE TRANSMISSION
WITH A TRANSMISSION JACK

13.

TRANSMISSION MOUNT
CENTER MEMBER ASSEMBLY

14.

TRANSMISSION MOUNT
INSULATOR ASSEMBLY

<<B>>

15.

TRANSMISSION HARNESS
CONNECTOR CONNECTION

>>A<<

16.

TRANSMISSION ASSEMBLY

17.

TENSION WIRE

REMOVAL STEPS (Continued)
