EMISSION CONTROL

TSB Revision

ENGINE AND EMISSION CONTROL

17-71

REMOVAL SERVICE POINT

.

<<A>> RIGHT BANK HEATED OXYGEN SENSOR (REAR)/
LEFT BANK HEATED OXYGEN SENSOR (REAR)/LEFT
BANK HEATED OXYGEN SENSOR (FRONT) REMOVAL

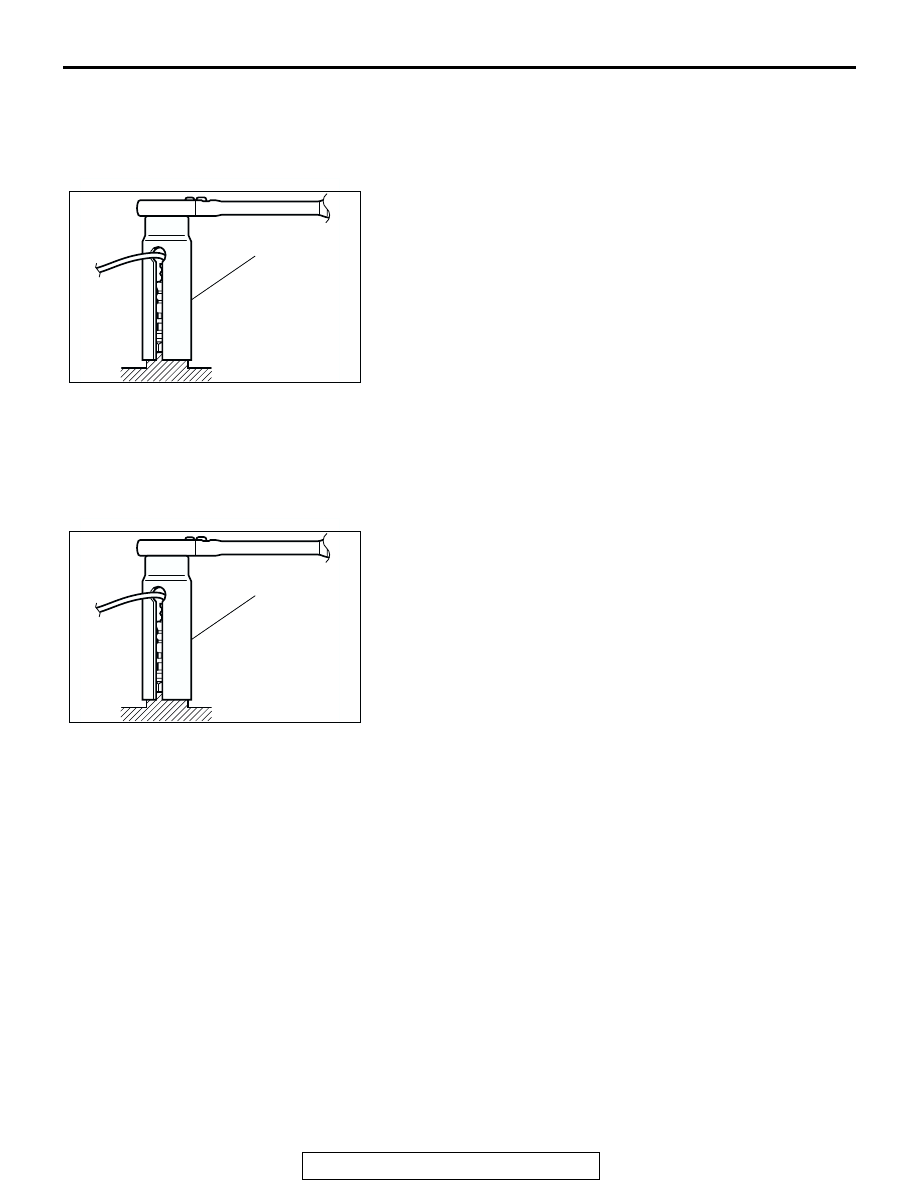

Use special tool MD998770 to remove the oxygen sensor.

INSTALLATION SERVICE POINT

.

>>A<< LEFT BANK HEATED OXYGEN SENSOR (FRONT)/
LEFT BANK HEATED OXYGEN SENSOR (REAR)/RIGHT
BANK HEATED OXYGEN SENSOR (REAR) INSTALLATION
Use special tool MD998770 to install the oxygen sensor.

ACX02426 AB

MD998770

ACX02426 AB

MD998770

SPECIFICATIONS

TSB Revision

ENGINE AND EMISSION CONTROL

17-72

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1173006400249

SERVICE SPECIFICATIONS

M1173000300222

ITEM

SPECIFICATION

Emission control system
Bracket bolt

49

± 10 N⋅m (37 ± 7 ft-lb)

EGR valve bolt

22

± 4 N⋅m (16 ± 3 ft-lb)

Front exhaust pipe bolt

25

± 4 N⋅m (18 ± 3 ft-lb)

Heated oxygen sensor

44

± 5 N⋅m (33 ± 3 ft-lb)

Main muffler nut

59

± 10 N⋅m (44 ± 7 ft-lb)

Warm up three way catalytic converter bolt

49

± 4 N⋅m (37 ± 3 ft-lb)

Warm up three way catalytic converter nut

49

± 10 N⋅m (37 ± 7 ft-lb)

Engine control system
Accelerator pedal bracket nut

12

± 2 N⋅m (102 ± 22 in-lb)

Accelerator pedal position sensor bolt

3.5

± 1.0 N⋅m (31 ± 9 in-lb)

ITEMS

STANDARD VALUE

Emission control system

Exhaust gas recirculation vacuum regulator
solenoid valve coil resistance [at 20

°C (68°F)] Ω

29

− 35

Evaporative emission purge solenoid coil
resistance [at 20

°C (68°F)] Ω

30

− 34

Evaporative emission ventilation solenoid coil
resistance [at 20

°C (68°F)] Ω

17

− 21

23Aa-1

GROUP 23Aa

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

23Aa-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

23Aa-10

ON-VEHICLE SERVICE. . . . . . . . . . .

23Aa-11

AUTOMATIC TRANSMISSION CONTROL
COMPONENT LAYOUT . . . . . . . . . . . . . . .

23Aa-11

ESSENTIAL SERVICE . . . . . . . . . . . . . . . .

23Aa-15

TRANSMISSION FLUID CHECK . . . . . . . .

23Aa-15

TRANSMISSION FLUID REPLACEMENT .

23Aa-16

FLUSHING COOLERS AND TUBES . . . . .

23Aa-18

OIL COOLER FLOW CHECK . . . . . . . . . . .

23Aa-19

ACCELERATOR PEDAL POSITION SENSOR
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

23Aa-19

TRANSMISSION RANGE SWITCH CONTINUITY
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23Aa-20

TRANSMISSION RANGE SWITCH AND
CONTROL CABLE ADJUSTMENT. . . . . . .

23Aa-20

2WD/4WD DETECTION SWITCH CHECK.

23Aa-21

4H DETECTION SWITCH CHECK . . . . . . .

23Aa-21

CENTER DIFFERENTIAL LOCK DETECTION
SWITCH CHECK  . . . . . . . . . . . . . . . . . . . .

23Aa-21

2WD DETECTION SWITCH CHECK . . . . .

23Aa-22

4LLc DETECTION SWITCH CHECK . . . . .

23Aa-22

TRANSFER OIL CHECK  . . . . . . . . . . . . . .

23Aa-22

TRANSFER OIL REPLACEMENT  . . . . . . .

23Aa-23

SELECTOR LEVER OPERATION CHECK

23Aa-23

TRANSFER SHIFT LEVER OPERATION
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23Aa-23

KEY INTERLOCK AND SHIFT LOCK
MECHANISM CHECK. . . . . . . . . . . . . . . . .

23Aa-24

TRANSMISSION CONTROL CABLE
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

23Aa-25

TRANSFER-ECU CHECK  . . . . . . . . . . . . .

23Aa-26

POSITION INDICATOR LIGHT CHECK . . .

23Aa-26

AUTOMATIC TRANSMISSION CONTROL
COMPONENT CHECK . . . . . . . . . . . . . . . .

23Aa-26

CRANKSHAFT POSITION SENSOR
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23Aa-26

ACCELERATOR PEDAL POSITION SENSOR
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23Aa-26

TRANSMISSION FLUID TEMPERATURE
SENSOR CHECK  . . . . . . . . . . . . . . . . . . . .

23Aa-27

TRANSMISSION RANGE SWITCH
CHECK  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23Aa-27

STOPLIGHT SWITCH CHECK . . . . . . . . . .

23Aa-27

VEHICLE SPEED SENSOR CHECK  . . . . .

23Aa-27

DUAL PRESSURE SWITCH CHECK . . . . .

23Aa-27

A/T CONTROL RELAY CHECK  . . . . . . . . .

23Aa-28

SOLENOID VALVE CHECK  . . . . . . . . . . . .

23Aa-28

TRANSMISSION CONTROL*. . . . . . .

23Aa-30

REMOVAL AND INSTALLATION . . . . . . . .

23Aa-30

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

23Aa-32

DISASSEMBLY AND ASSEMBLY  . . . . . . .

23Aa-33

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

23Aa-34

A/T KEY INTERLOCK AND SHIFT LOCK
MECHANISMS*. . . . . . . . . . . . . . . . . .

23Aa-35

REMOVAL AND INSTALLATION . . . . . . . .

23Aa-35

TRANSMISSION AND TRANSFER
ASSEMBLY. . . . . . . . . . . . . . . . . . . . .

23Aa-37

REMOVAL AND INSTALLATION . . . . . . . .

23Aa-37

OIL PAN  . . . . . . . . . . . . . . . . . . . . . . .

23Aa-40

REMOVAL AND INSTALLATION . . . . . . . .

23Aa-40

Continued on next page

23Aa-2

TRANSMISSION FLUID COOLER, HOSE,
PIPE . . . . . . . . . . . . . . . . . . . . . . . . . .

23Aa-42

REMOVAL AND INSTALLATION . . . . . . . .

23Aa-42

POWERTRAIN CONTROL
MODULE (PCM). . . . . . . . . . . . . . . . .

23Aa-44

REMOVAL AND INSTALLATION . . . . . . . .

23Aa-44

TRANSFER-ECU  . . . . . . . . . . . . . . . .

23Aa-45

REMOVAL AND INSTALLATION . . . . . . . .

23Aa-45

SPECIFICATIONS  . . . . . . . . . . . . . . .

23Aa-46

FASTENER TIGHTENING
SPECIFICATION . . . . . . . . . . . . . . . . . . . . .

23Aa-46

SERVICE SPECIFICATION  . . . . . . . . . . . .

23Aa-47

LUBRICANTS  . . . . . . . . . . . . . . . . . . . . . . .

23Aa-47

SEALANT AND ADHESIVE  . . . . . . . . . . . .

23Aa-47

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES
