Mitsubishi Montero (2002-2004). Manual - part 476





FOG LIGHT

TSB Revision

CHASSIS ELECTRICAL

54A-75

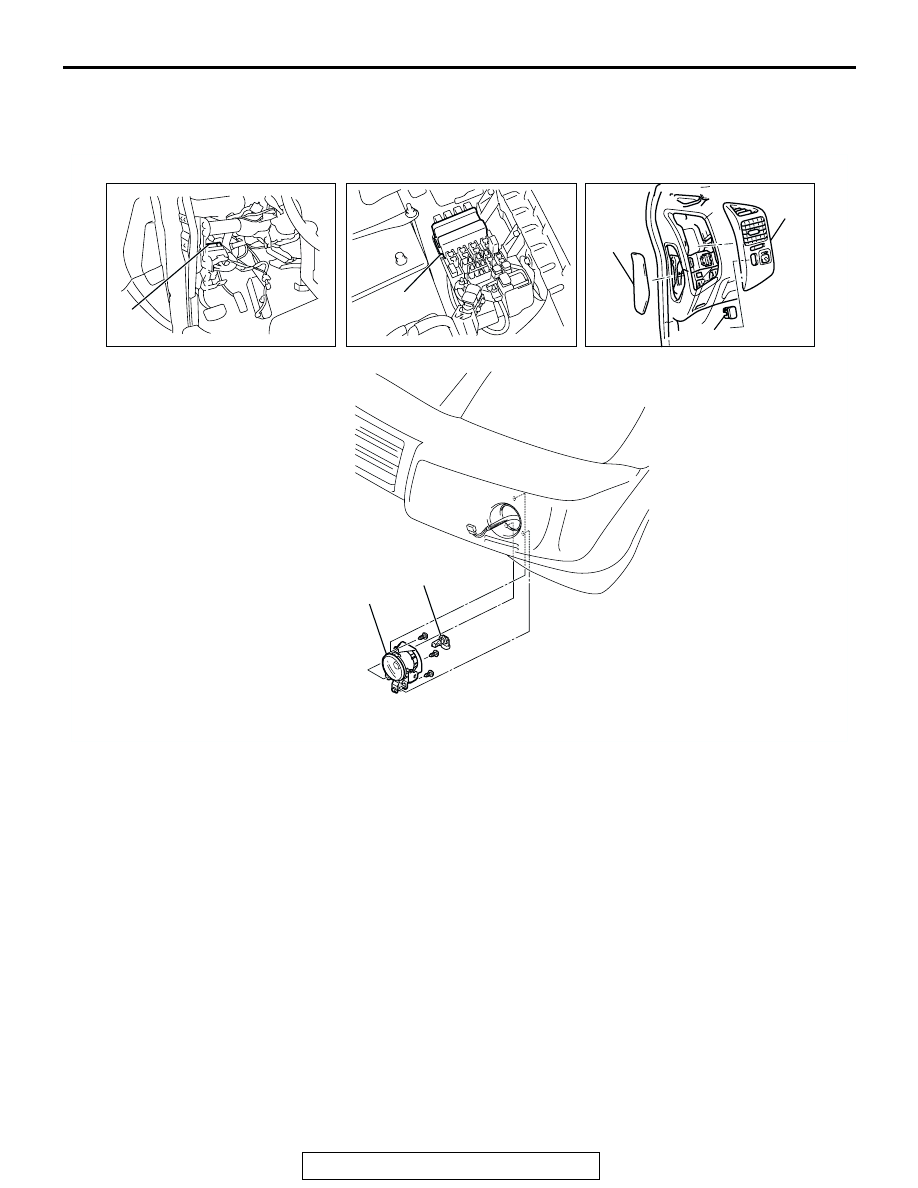

FOG LIGHT

REMOVAL AND INSTALLATION

M1542001500157

AC204148

ACX01472

ACX01404

ACX01477

AB

6

7

1

2

3

4

5

1. ETACS-ECU
2. FRONT-ECU

FOG LIGHT SWITCH REMOVAL
STEPS

3. INSTRUMENT PANEL SIDE COVER

>>A<<

4. AIR OUTLET ASSEMBLY
5. FOG LIGHT SWITCH

FOG LIGHT REMOVAL STEPS

6. FOG RIGHT

<<A>>

7. BULB

FOG LIGHT

TSB Revision

CHASSIS ELECTRICAL

54A-76

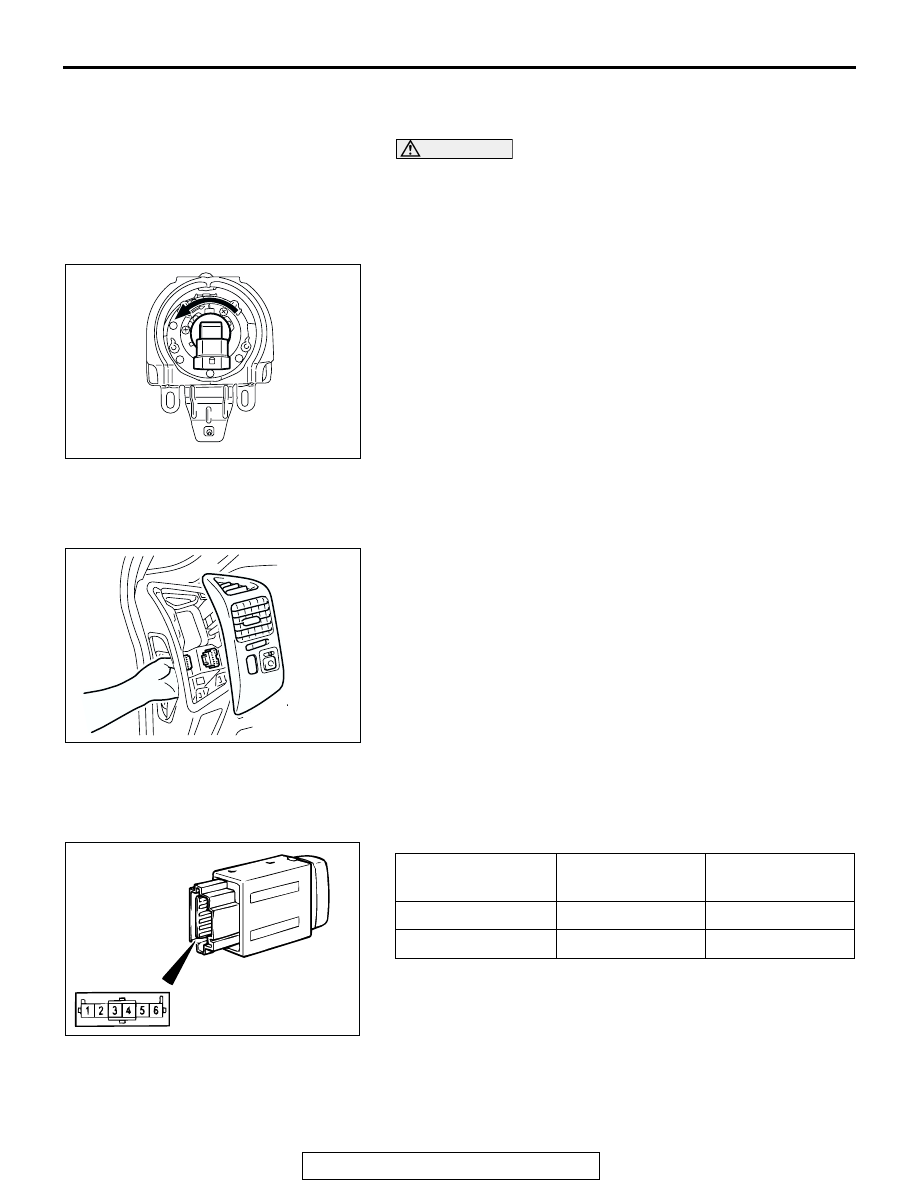

REMOVAL SERVICE POINT

.

<<A>> BULB REMOVAL

CAUTION

• Use the specified genuine part when replacing the bulb.
• Do not touch the glass portion of bulb with bare hand

or dirty gloves. Should the glass portion be spoiled,
remove the soil as soon as possible using alcohol or
thinner and let it dry before mounting.

Turn the bulb assembly left to remove it.

INSTALLATION SERVICE POINT

.

>>A<< AIR OUTLET ASSEMBLY INSTALLATION
1. Insert the hand from the mounting hole of the instrument

panel side cover to hold and fix the fog light switch cover by
the hand.

2. While inter fitting the air outlet assembly duct, connect the

fog light switch to the connector.

NOTE: After fitting, check that the open/close damper knob of
the air outlet can be operated normally.

INSPECTION

M1542011200072

FOG LIGHT SWITCH CONTINUITY CHECK

AC204147AB

ACX01405

AB

SWITCH POSITION TESTER

CONNECTION

SPECIFIED
CONDITION

ON

− 2

Less than 2 ohms

OFF

− 2

Open circuit

ACX00797AB

REAR COMBINATION LIGHT

TSB Revision

CHASSIS ELECTRICAL

54A-77

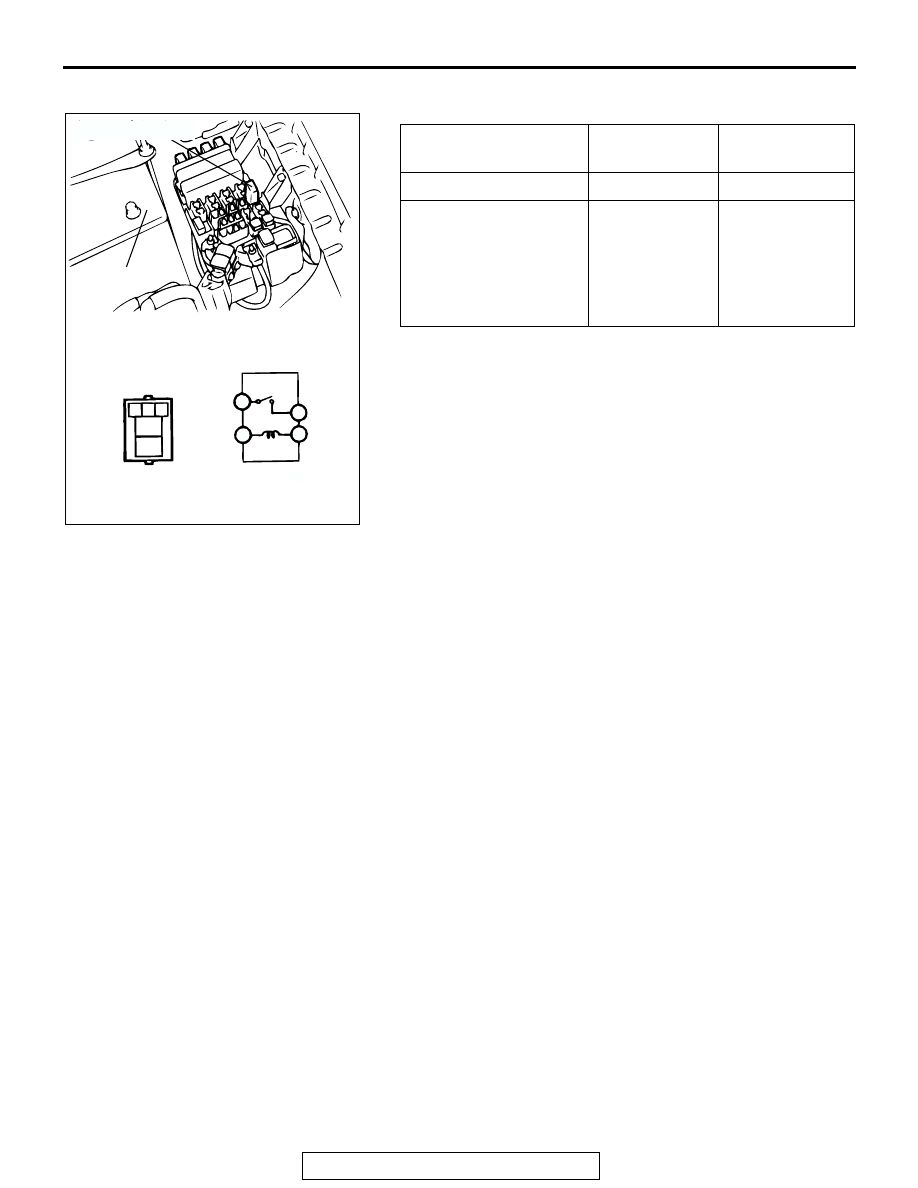

FOG LIGHT RELAY CHECK

REAR COMBINATION LIGHT

LIGHTING SYSTEM DIAGNOSIS

M1542000700501

The taillights and turn-signal lights are controlled by
the Simplified Wiring System (SWS). For trouble-
shooting, refer to GROUP 54B, SWS Diagnosis

−

Symptom Chart

P.54Bb-2

.

BATTERY VOLTAGE

TESTER
CONNECTION

SPECIFIED
CONDITION

Not applied

− 5

Open circuit

• Connect terminal 3 to

the positive battery
terminal

• Connect terminal 1 to

the negative battery
terminal

− 5

Less than 2
ohms

1 2 3

4

5

4

5

1

2

ACX01668

4

3

1

AC

BATTERY

FOG LIGHT RELAY

REAR COMBINATION LIGHT

TSB Revision

CHASSIS ELECTRICAL

54A-78

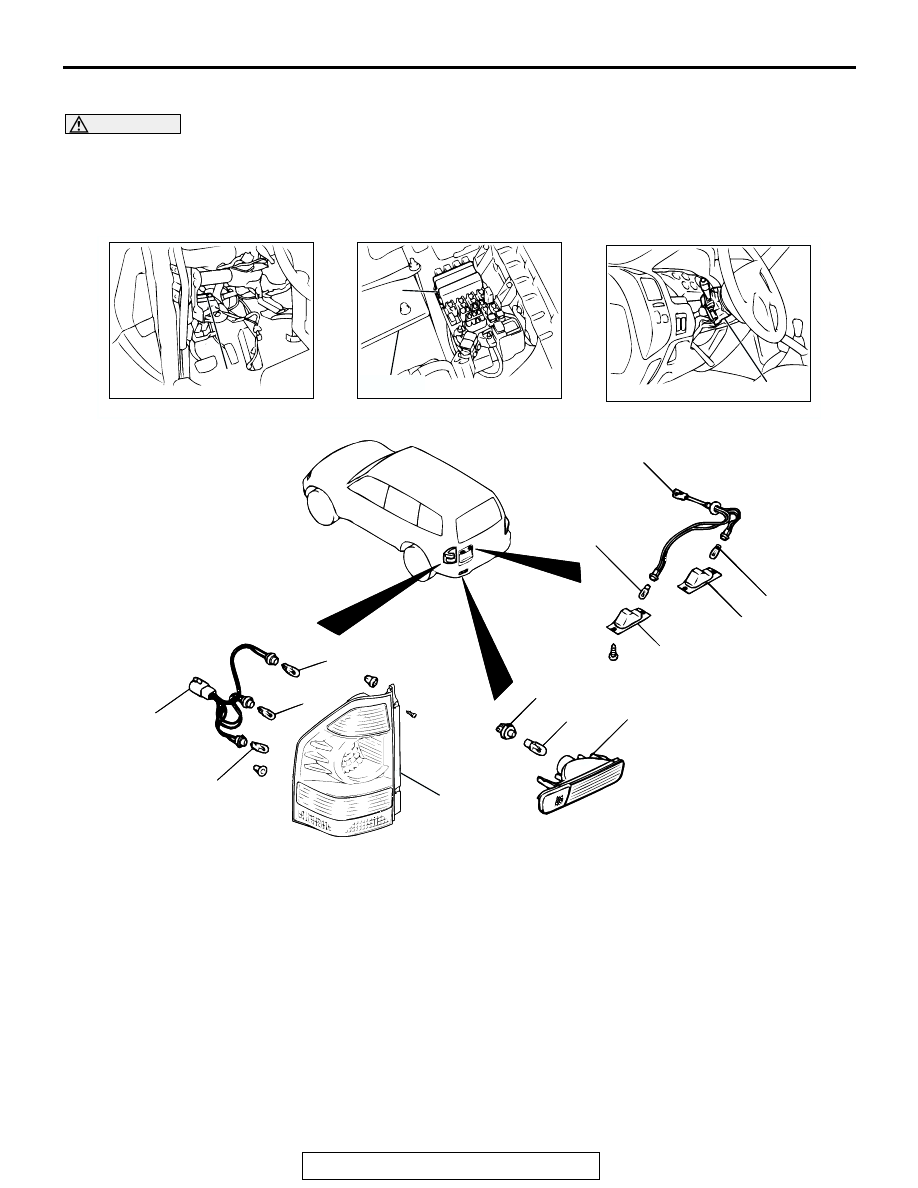

REMOVAL AND INSTALLATION

M1542003900184

WARNING

Before removal of the air bag module, refer to GROUP 52B, SRS Service Precautions and
Air Bag Module and Clock Spring

P.52Ba-18

.

When removing and installing the steering wheel, do not let it bump against the air bag
module.

ACX01803AC

1

2

3

BATTERY

AC205356

5

6

6

6

4

8

9

7

12

10

10

12

11

AB

AC205356

1. ETACS-ECU
2. FRONT-ECU
3. COLUMN SWITCH (REFER TO

GROUP 37A, STEERING WHEEL
AND SHAFT

P.37A-23

.)

REAR COMBINATION LIGHT
REMOVAL STEPS

4. REAR COMBINATION LIGHT
5. SOCKET ASSEMBLY
6. BULB

REAR LIGHT REMOVAL STEPS

7. REAR LIGHT
8. SOCKET ASSEMBLY
9. BULB

LICENSE PLATE LIGHT REMOVAL
STEPS

10. LICENSE PLATE LIGHT
11. SOCKET ASSEMBLY
12. BULB
