SYMPTOM PROCEDURES

TSB Revision

SWS SYMPTOM PROCEDURES

54Bb-331

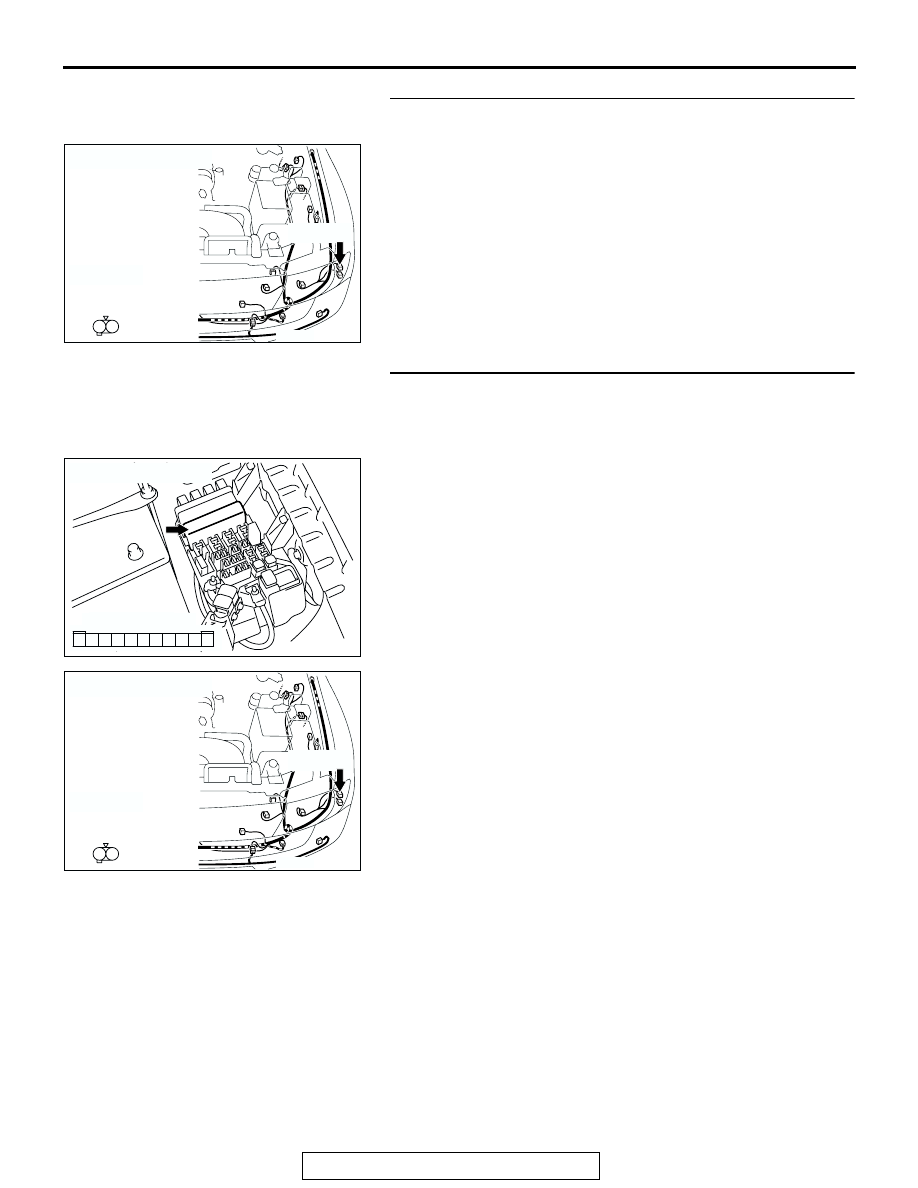

STEP 14. Check the wiring harness between position light
(LH) connector A-18 (terminal 1) and ground.
Q:  Is the wiring harness between position light (LH)

connector A-18 (terminal 1) and ground in good
condition?
YES : Replace the position light socket (LH). Verify that the

position light (LH) illuminates normally.

NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the position light (LH) illuminates normally.

STEP 15. Check position light (LH) connector A-18 and
front-ECU connector A-07X for loose, corroded or
damaged terminals, or terminals pushed back in the
connector.
Q: Are position light (LH) connector A-18 and front-ECU

connector A-07X in good condition?
YES : Go to Step 16.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Verify that the position light (LH) illuminates

normally.

AC204167

CONNECTOR : A-18

HARNESS
SIDE

A-18(GR)

A-18(GR)

AG

2 1

AC204183

CONNECTOR : A-07X

AB

2 1

3

4

6

7

8

9

5

11 10

RELAY BOX SIDE

AC204167

CONNECTOR : A-18

HARNESS
SIDE

A-18(GR)

A-18(GR)

AG

2 1

SYMPTOM PROCEDURES

TSB Revision

SWS SYMPTOM PROCEDURES

54Bb-332

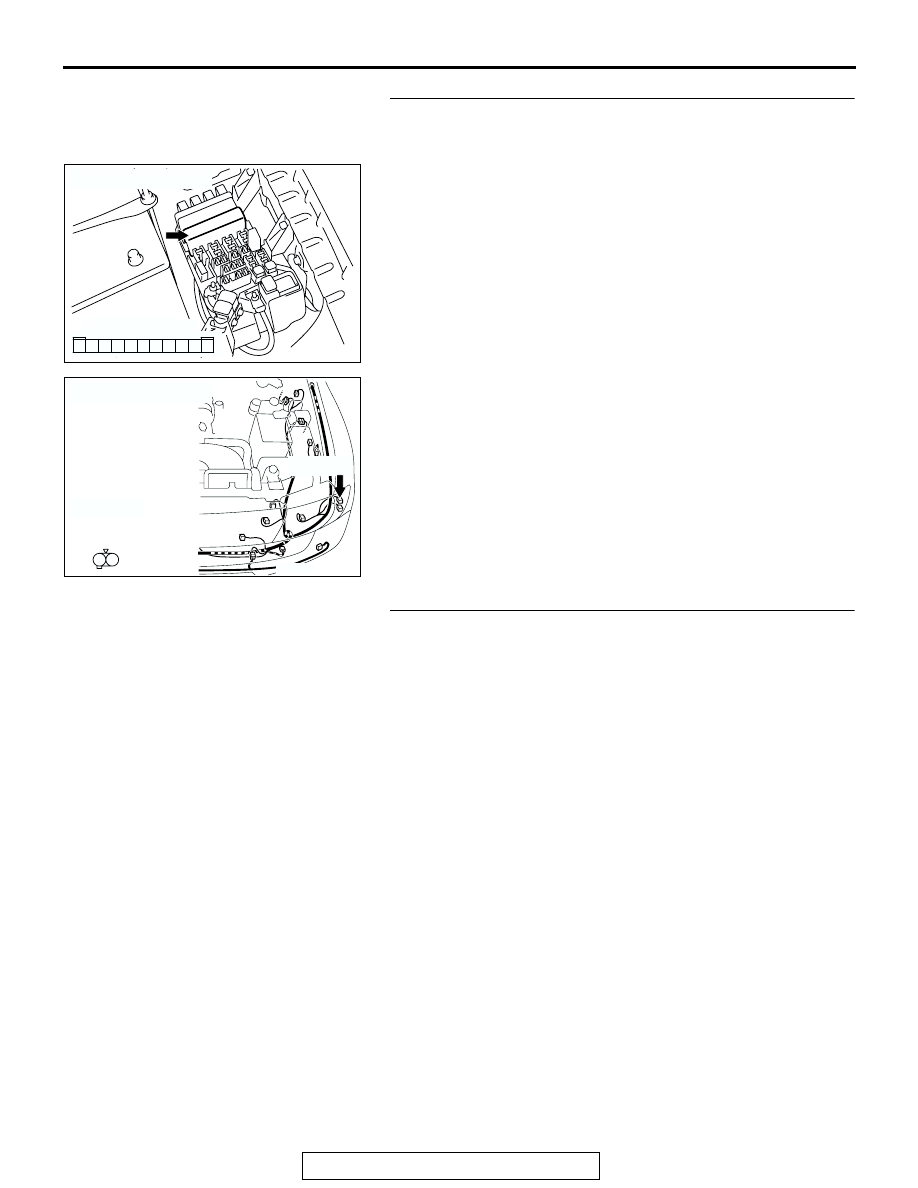

STEP 16. Check the wiring harness between position light
(LH) connector A-18 (terminal 2) and front-ECU connector
A-07X (terminal 8).
Q: Is the wiring harness between position light (LH)

connector A-18 (terminal 2) and front-ECU connector A-
07X (terminal 8) in good condition?
YES : No action is necessary and testing is complete.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the position light (LH) illuminates normally.

STEP 17. Check the position light bulb (RH).
(1) Remove the position light bulb (RH).
(2) Verify that the position light bulb (RH) is not damaged or

burned out.

Q: Is the position light bulb (RH) in good condition?

YES : Go to Step 18.
NO :  Replace the position light bulb (RH). Verify that the

position light (RH) illuminates normally.

AC204183

CONNECTOR : A-07X

AB

2 1

3

4

6

7

8

9

5

11 10

RELAY BOX SIDE

AC204167

CONNECTOR : A-18

HARNESS
SIDE

A-18(GR)

A-18(GR)

AG

2 1

SYMPTOM PROCEDURES

TSB Revision

SWS SYMPTOM PROCEDURES

54Bb-333

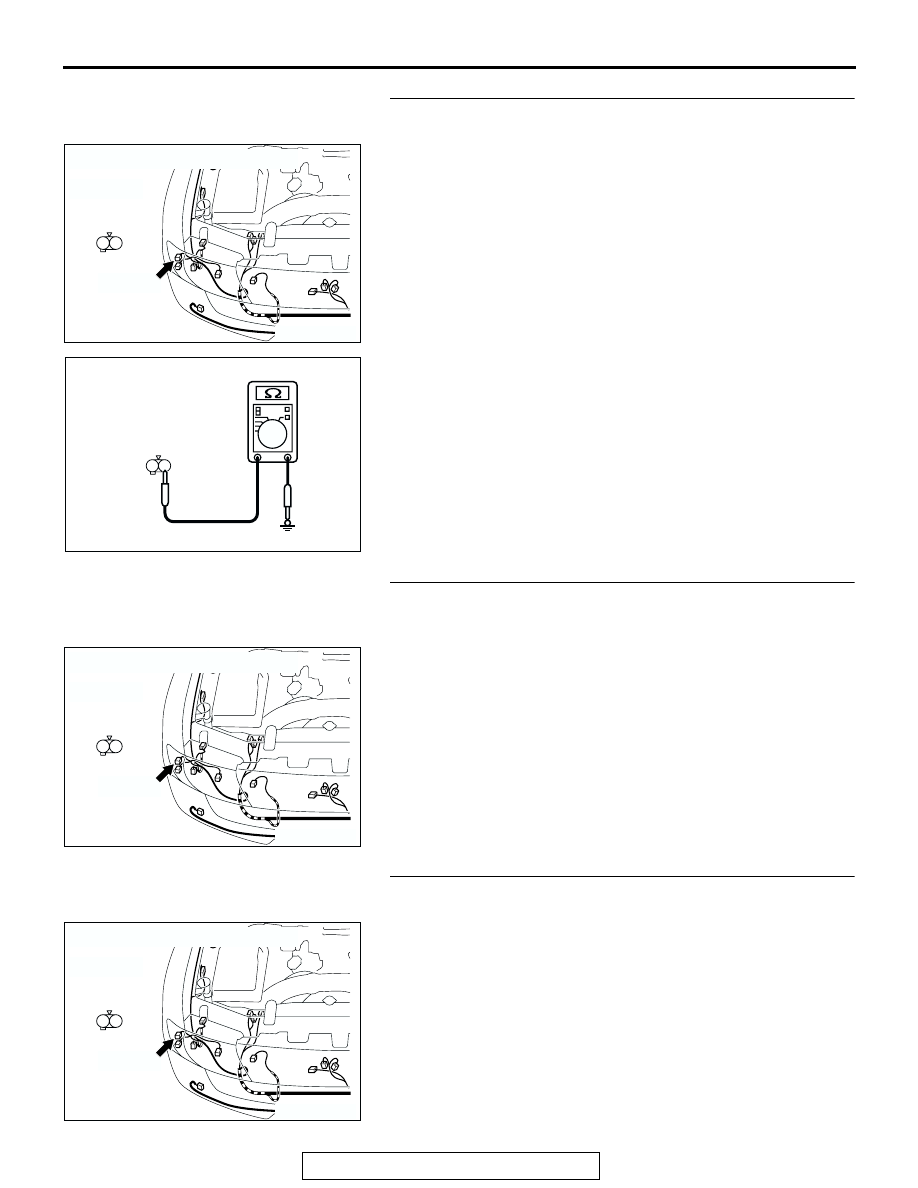

STEP 18. Check the ground circuit to the position light
(RH). Test at position light (RH) connector A-36.
(1) Disconnect position light (RH) connector A-36 and measure

the resistance available at the wiring harness side of the
connector.

(2) Measure the resistance value between terminal 1 and

ground.

• The resistance should equal 2 ohms or less.

Q: Is the measured resistance 2 ohms or less?

YES : Go to Step 21.
NO :  Go to Step 19.

STEP 19. Check position light (RH) connector A-36 for
loose, corroded or damaged terminals, or terminals
pushed back in the connector.
Q: Is position light (RH) connector A-36 in good condition?

YES : Go to Step 20.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Verify that the position light (RH) illuminates

normally.

STEP 20. Check the wiring harness between position light
(RH) connector A-36 (terminal 1) and ground.
Q:  Is the wiring harness between position light (RH)

connector A-36 (terminal 1) and ground in good
condition?
YES : Replace the position light socket (RH). Verify that the

position light (RH) illuminates normally.

NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the position light (RH) illuminates normally.

AC204166

CONNECTOR : A-36

HARNESS
SIDE

A-36(GR)

A-36(GR)

AG

2 1

AC100264

2 1

AC

CONNECTOR A-36
(HARNESS SIDE)

AC204166

CONNECTOR : A-36

HARNESS
SIDE

A-36(GR)

A-36(GR)

AG

2 1

AC204166

CONNECTOR : A-36

HARNESS
SIDE

A-36(GR)

A-36(GR)

AG

2 1

SYMPTOM PROCEDURES

TSB Revision

SWS SYMPTOM PROCEDURES

54Bb-334

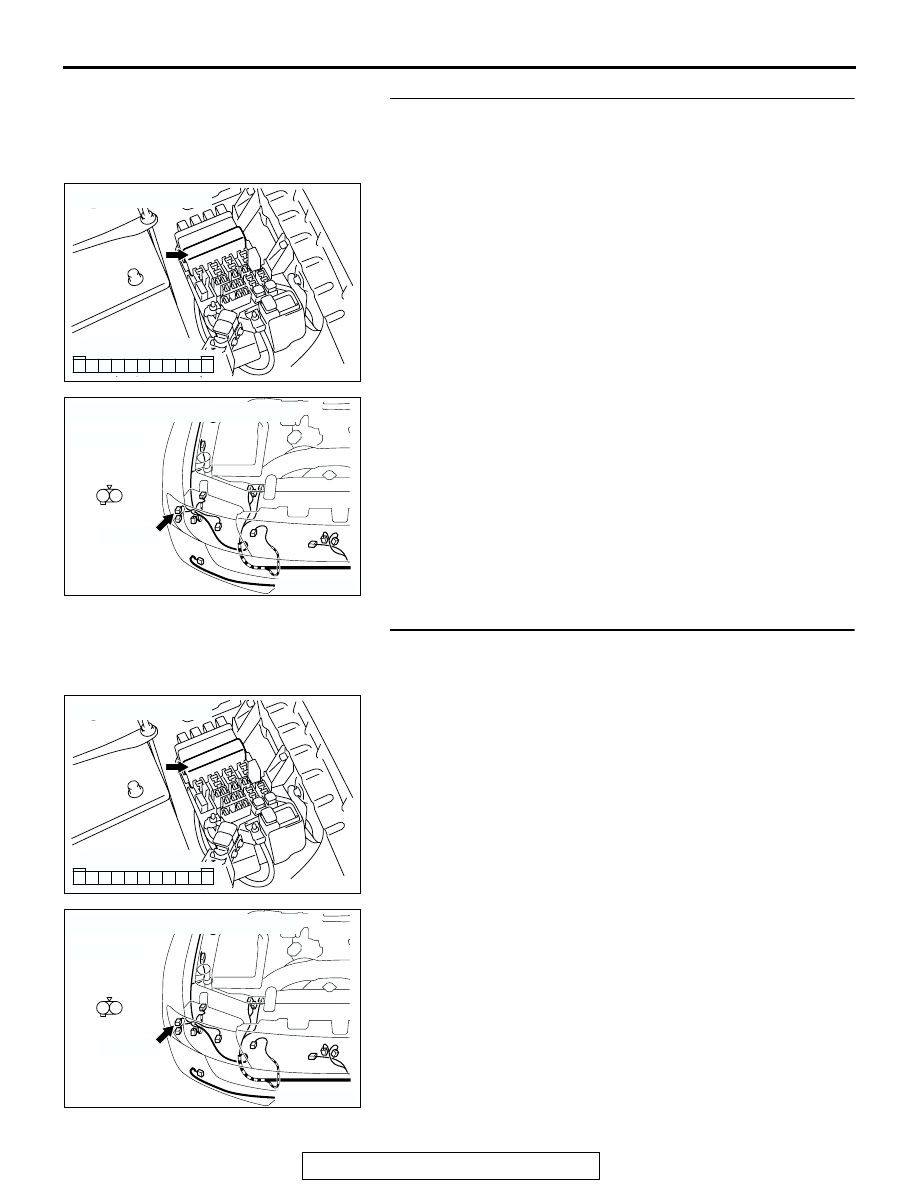

STEP 21. Check position light (RH) connector A-36 and
front-ECU connector A-07X for loose, corroded or
damaged terminals, or terminals pushed back in the
connector.
Q: Are position light (RH) connector A-36 and front-ECU

connector A-07X in good condition?
YES : Go to Step 22.
NO :  Repair or replace the damaged component(s). Refer

to GROUP 00E, Harness Connector Inspection

P.00E-2

. Verify that the position light (RH) illuminates

normally.

STEP 22. Check the wiring harness between position light
(RH) connector A-36 (terminal 2) and front-ECU connector
A-07X (terminal 8).
Q: Is the wiring harness between position light (RH)

connector A-36 (terminal 2) and front-ECU connector A-
07X (terminal 8) in good condition?
YES : No action is necessary and testing is complete.
NO :  The wiring harness may be damaged or the

connector(s) may have loose, corroded or damaged
terminals, or terminals pushed back in the connector.
Repair the wiring harness as necessary. Verify that
the position light (RH) illuminates normally.

AC204183

CONNECTOR : A-07X

AB

2 1

3

4

6

7

8

9

5

11 10

RELAY BOX SIDE

AC204166

CONNECTOR : A-36

HARNESS
SIDE

A-36(GR)

A-36(GR)

AG

2 1

AC204183

CONNECTOR : A-07X

AB

2 1

3

4

6

7

8

9

5

11 10

RELAY BOX SIDE

AC204166

CONNECTOR : A-36

HARNESS
SIDE

A-36(GR)

A-36(GR)

AG

2 1
