Mitsubishi Montero (2002-2004). Manual - part 62





REAR AIR CONDITIONING DIAGNOSIS

TSB Revision

HEATER, AIR CONDITIONING AND VENTILATION

55A-111

STEP 7. Check the wiring harness between rear A/C unit
connector G-22 (terminal 4) and the ignition switch (IG2).

AC204179

CONNECTOR : G-22

AP

HARNESS SIDE

1

5

7

8

2

6

10

4

9

3

REAR AIR CONDITIONING DIAGNOSIS

TSB Revision

HEATER, AIR CONDITIONING AND VENTILATION

55A-112

NOTE: Also check intermediate connector D-112, joint connec-
tor (6) D-01, junction block connector C-210 and D-208. If inter-
mediate connector D-112, joint connector (6) D-01, junction
block connector D-210 and D-208 is damaged, repair or
replace the connector as described in GROUP 00E, Harness
Connector Inspection

P.00E-2

.

Q: Is the wiring harness between rear A/C unit connector

G-22 (terminal 4) and the ignition switch (IG2) in good
condition?
YES :
Check that the rear air conditioning works normally.
NO :  Repair the wiring harness. Check that the rear air

conditioning works normally.

AC204170

CONNECTOR: D-01

AB

9 10

8

6 7

31 32

30

29

18 19 20 21

5

4

2

1

3

27

26

24

23

25

12 13 14 15 16 17

28

11
22
33

AC204171 AL

CONNECTOR : D-112

2 3

27

32

28

33

16

15

4 5

19

18

29

17

34

7 8

35

22

21

9 10

30

36

31

37

25

24

23

6

20

1

14

26

11

13

12

38

AC204191

CONNECTORS: D-208, D-210

D-208

AC

HARNESS SIDE

HARNESS SIDE

D-210

D-208

D-210

1

2

3

5

6

4

1

2

7 6

3

9

4

11

12

10

13

5

8

REAR AIR CONDITIONING DIAGNOSIS

TSB Revision

HEATER, AIR CONDITIONING AND VENTILATION

55A-113

STEP 8. Check rear A/C unit connector G-22 and mode
selection damper control motor connector G-22-3 for
damage.
Q: Is rear A/C unit connector G-22 and mode selection

damper control motor connector G-22-3 for damage in
good condition?
YES :
Go to Step 9.
NO :  Repair or replace the connector. Refer to GROUP

00E, Harness Connector Inspection

P.00E-2

. Check

that the rear air conditioning works normally.

STEP 9. Check the wiring harness between rear A/C unit
connector G-22 (terminal 3 and 4) and mode selection
damper control motor connector G-22-3 (terminal 1 and 2).
Q: Is the wiring harness between rear A/C unit connector

G-22 (terminal 3 and 4) and mode selection damper
control motor connector G-22-3 (terminal 1 and 2) in
good condition?
YES :
Go to Step 10.
NO :  Repair the wiring harness. Check that the rear air

conditioning works normally.

AC204179

CONNECTOR : G-22

AP

HARNESS SIDE

1

5

7

8

2

6

10

4

9

3

AC204698

CONNECTOR : G-22-3

AG

HARNESS SIDE

7 6 5 4 3 2 1

AC204179

CONNECTOR : G-22

AP

HARNESS SIDE

1

5

7

8

2

6

10

4

9

3

AC204698

CONNECTOR : G-22-3

AG

HARNESS SIDE

7 6 5 4 3 2 1

REAR AIR CONDITIONING DIAGNOSIS

TSB Revision

HEATER, AIR CONDITIONING AND VENTILATION

55A-114

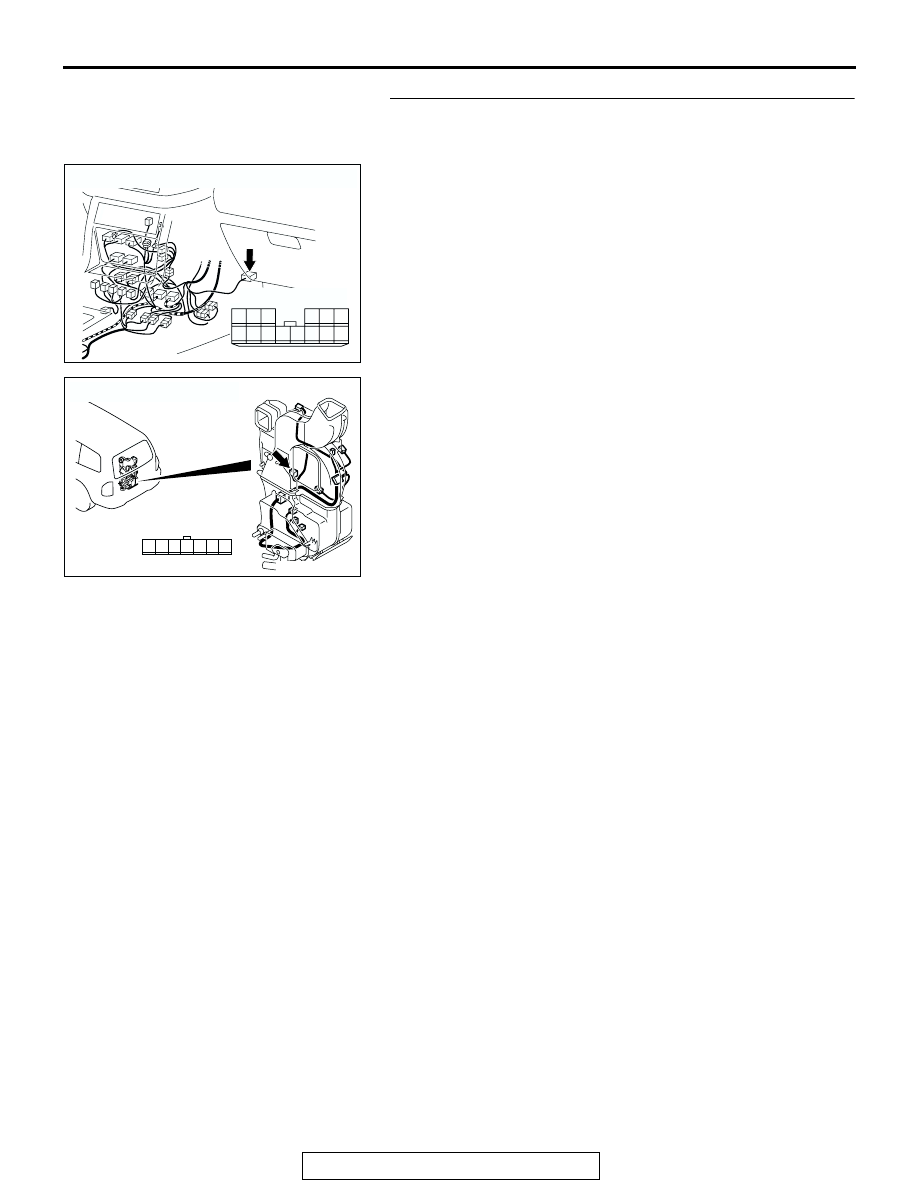

STEP 10. Check rear A/C control unit connector E-20 and
mode selection damper control motor connector G-22-3
for damage.
Q: Is rear A/C control unit connector E-20 and mode

selection damper control motor connector G-22-3 for
damage in good condition?
YES :
Go to Step 11.
NO :  Repair or replace the connector. Refer to GROUP

00E, Harness Connector Inspection

P.00E-2

. Check

that the rear air conditioning works normally.

AC204176

CONNECTOR : E-20

AY

HARNESS SIDE

7

8

3

10 9

2

4

11

1312

5

14

6

1

AC204698

CONNECTOR : G-22-3

AG

HARNESS SIDE

7 6 5 4 3 2 1
