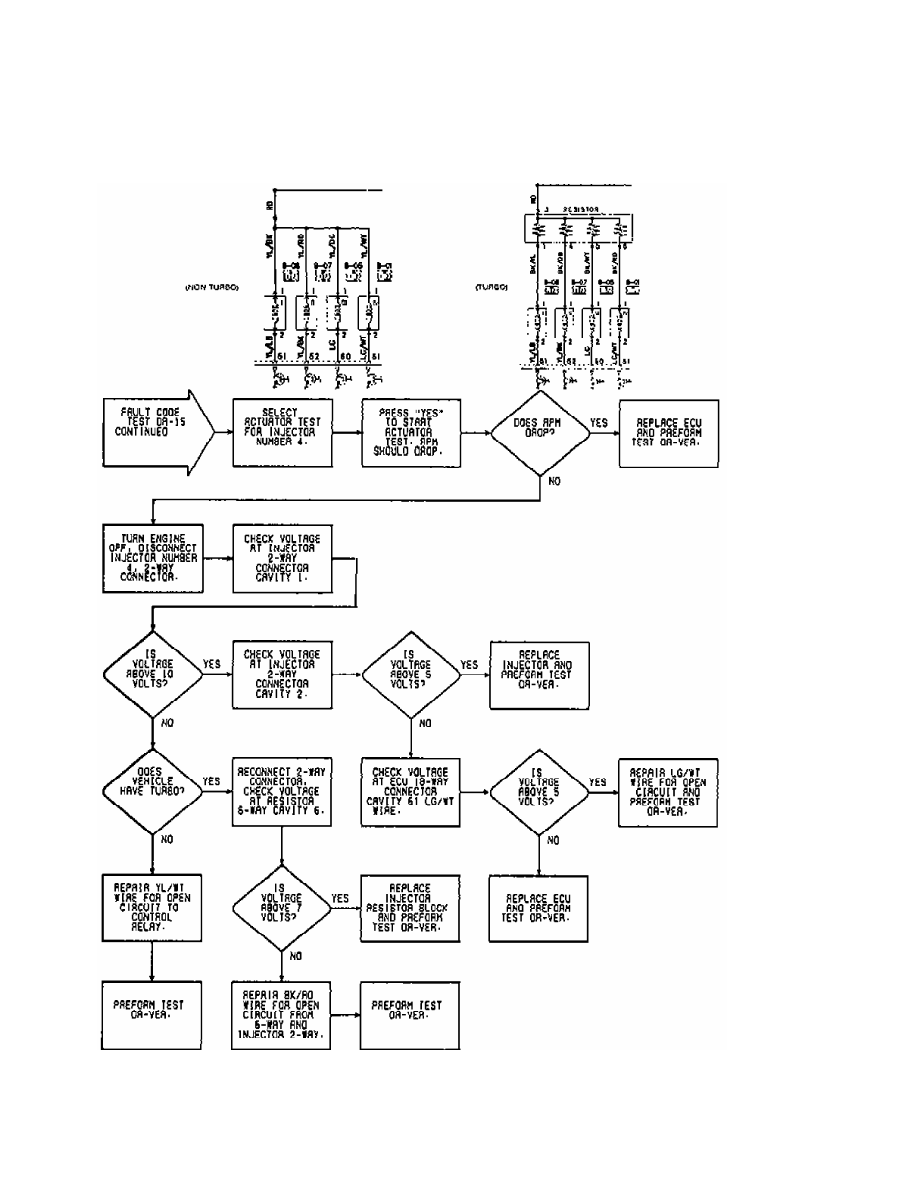

Fig. 281:  DR-15 Flow Chart & Circuit Diagram (2.0L) (5 of 5)

         DR-16: CHECKING FUEL PUMP CONTROL CIRCUIT - 2.0L

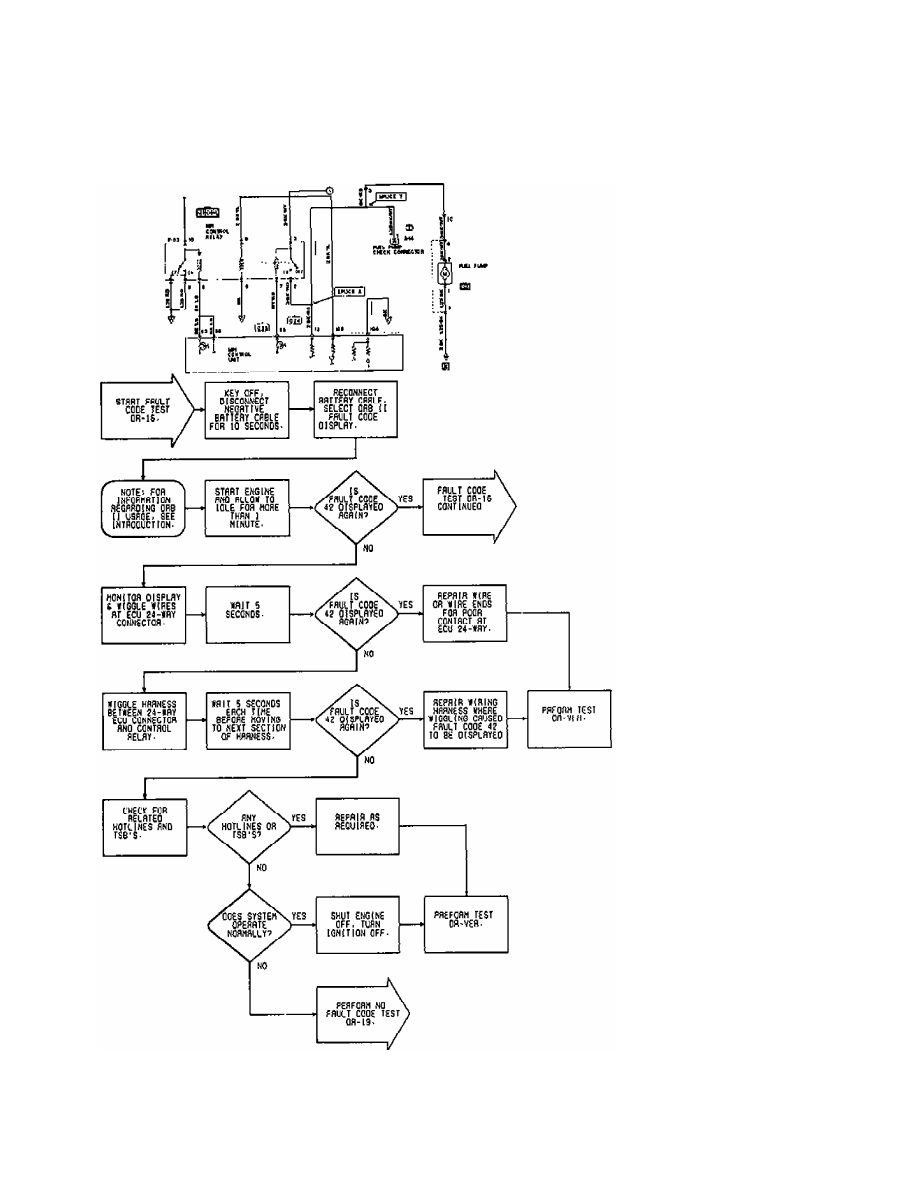

Fig. 282:  DR-16 Flow Chart & Circuit Diagram (2.0L) (1 of 2)

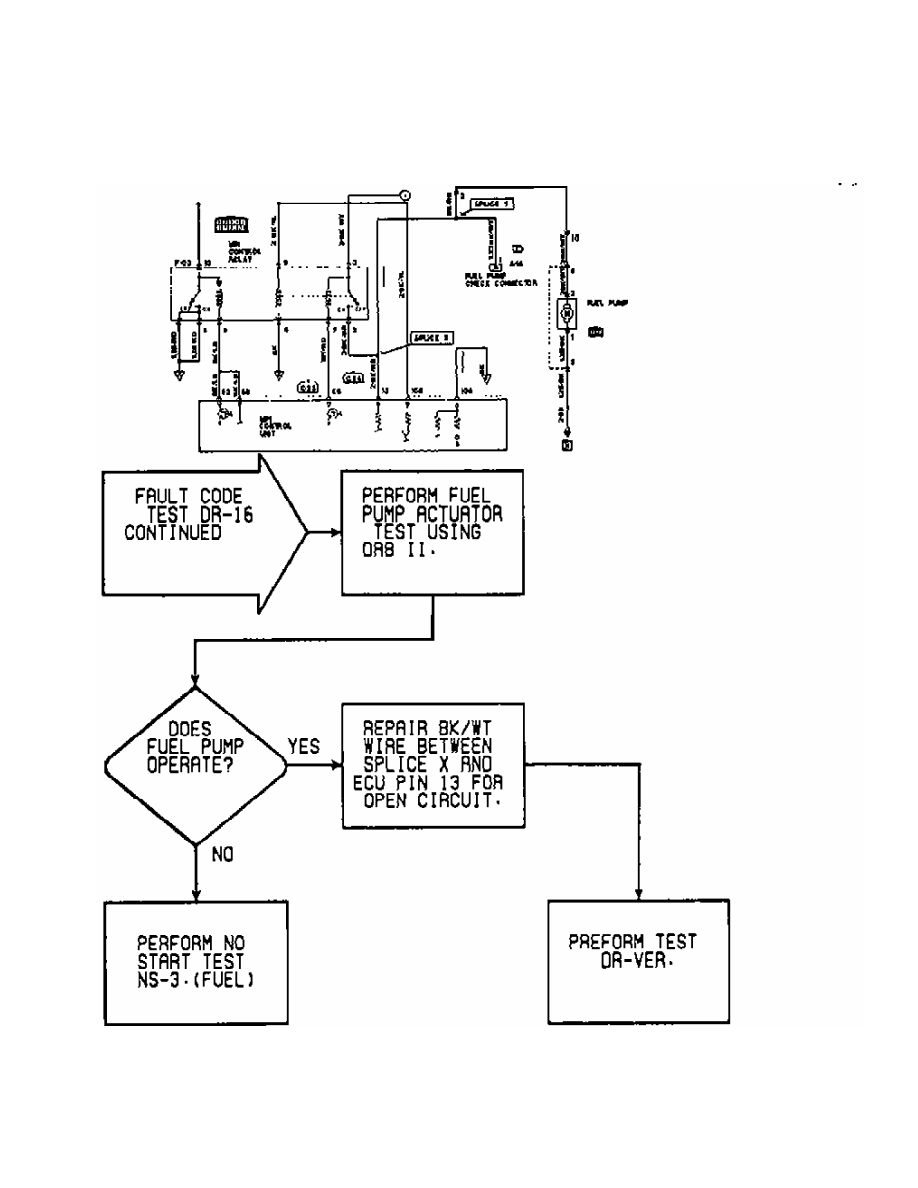

Fig. 283:  DR-16 Flow Chart & Circuit Diagram (2.0L) (2 of 2)

         DR-17: TESTING EGR TEMPERATURE SENSOR CIRCUIT - 2.0L

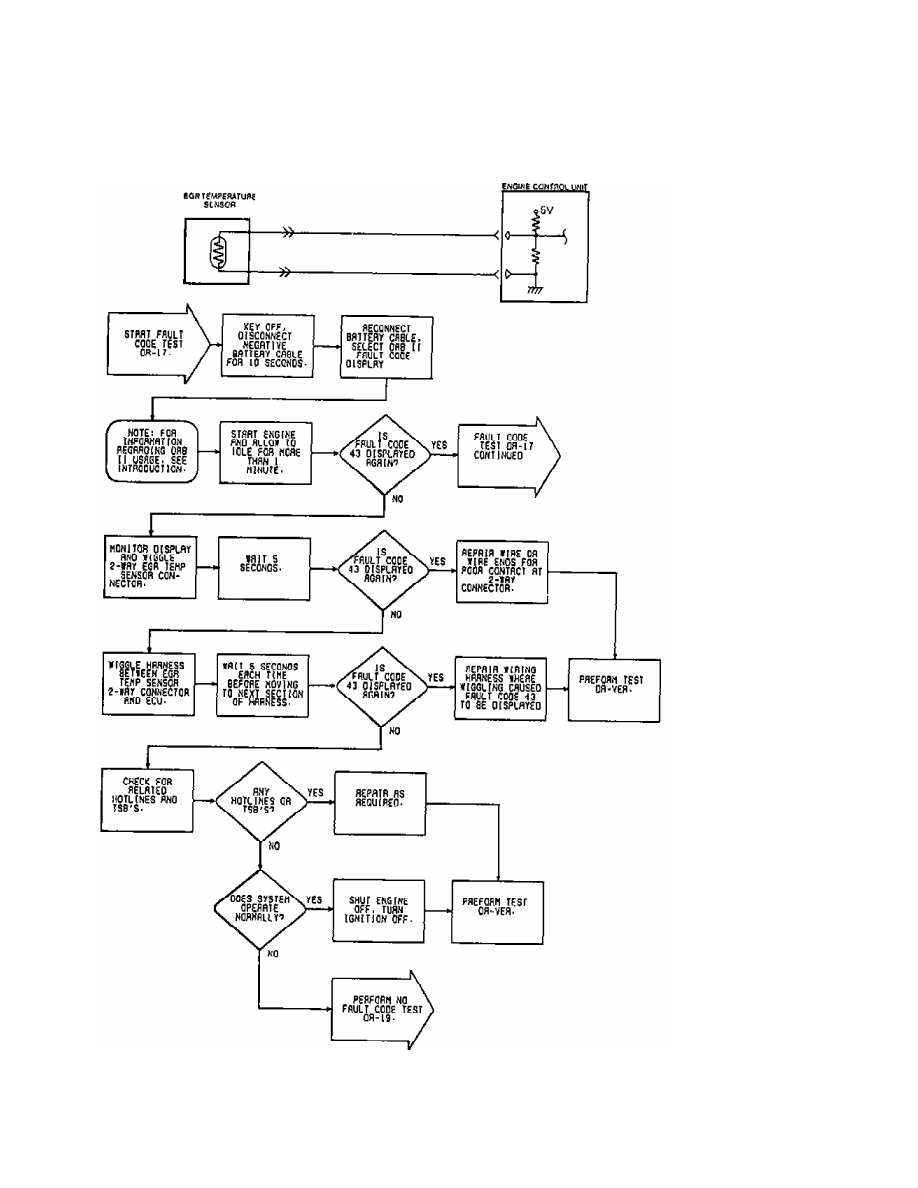

Fig. 284:  DR-17 Flow Chart & Circuit Diagram (2.0L) (1 of 2)
