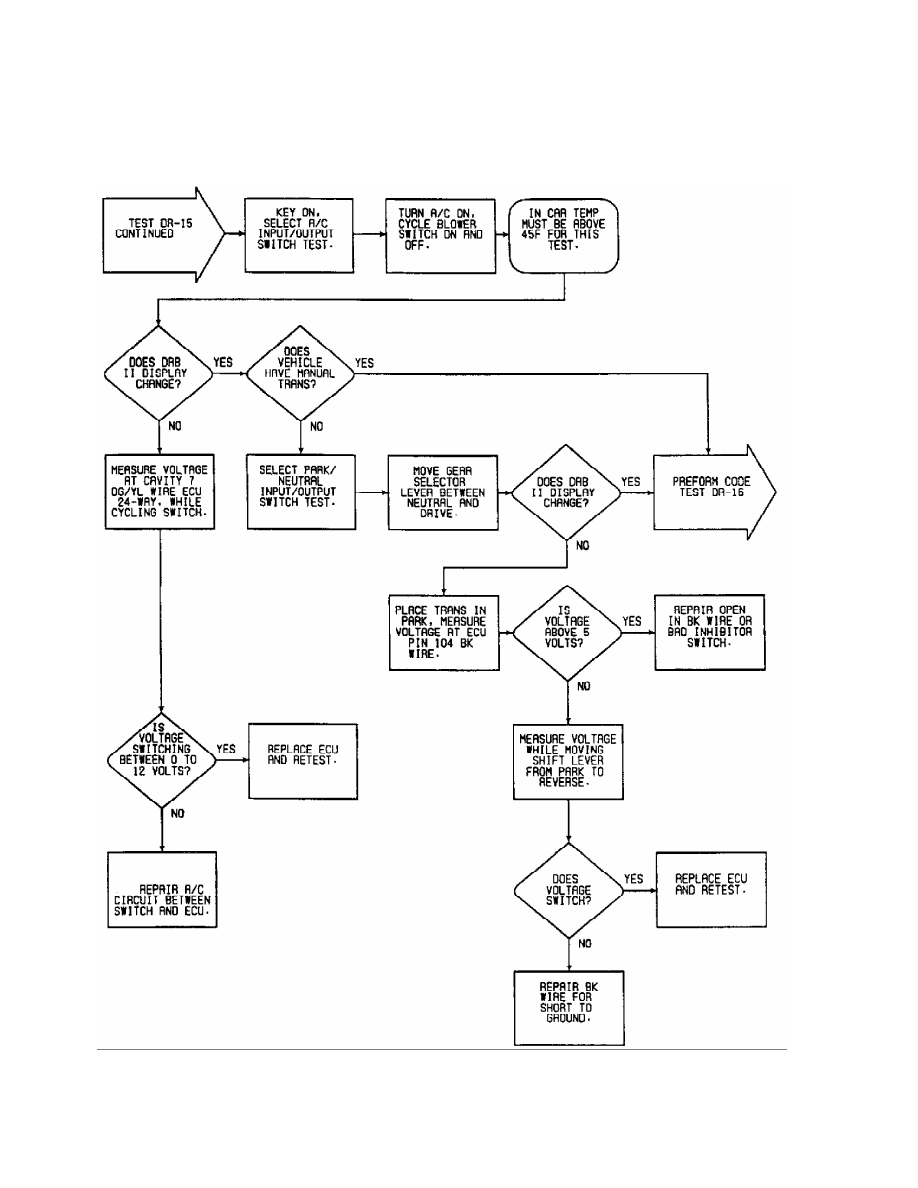

Fig. 65:  Flow Chart DR-15 (1.5L)

         DR-16: NO FAULT CODE SENSOR TEST - 1.5L

DR-16 NO FAULT CODE SYSTEM TEST TABLE



DRBII

EGR Temp. Display                          Engine Conditions

160



F  ...........................................  Hot Idle

350



F  ................................  25 MPH at 3,500 RPM

311



F  ................................  55 MPH at 3,500 RPM

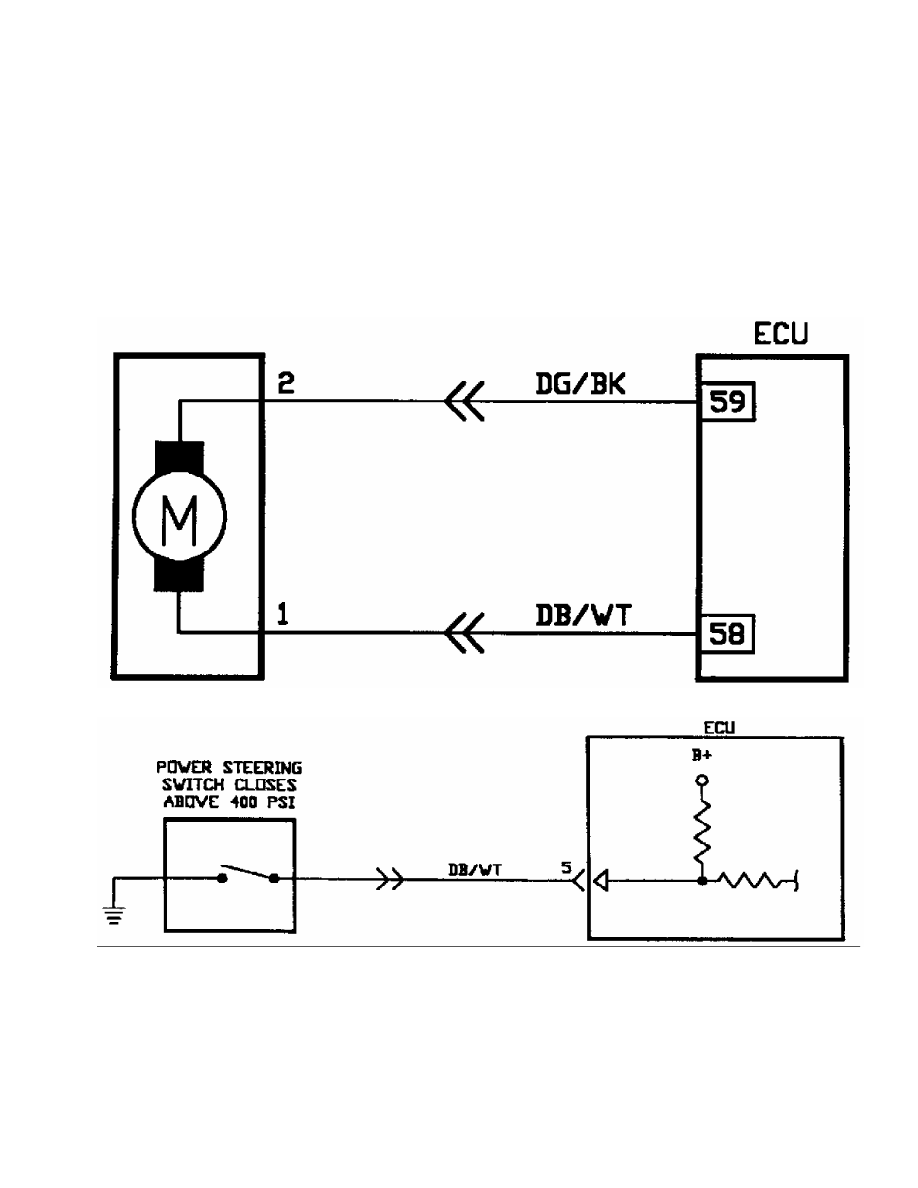

Fig. 66:  Circuit Diagram DR-16 (1.5L) (1 of 2)

Fig. 67:  Circuit Diagram DR-16 (1.5L) (2 of 2)

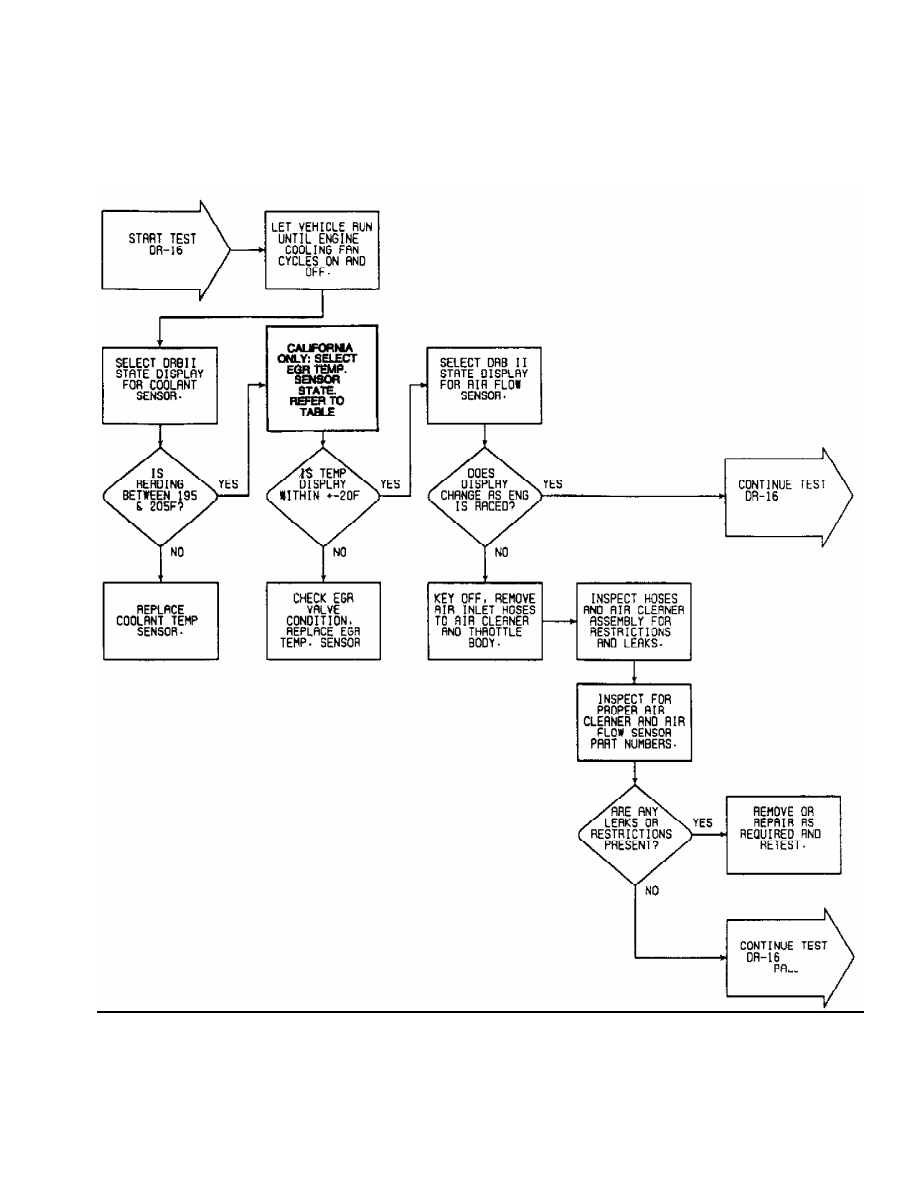

Fig. 68:  Flow Chart DR-16 (1.5L) (1 of 5)

DR-16 NO FAULT CODE SYSTEM TEST TABLE



Altitude                                        Baro Reading

-1,000 Ft.  ........................................  31.01"

-900 Ft.  ..........................................  30.90"

Sea Level  .........................................  29.92"

500 Ft.  ...........................................  29.38"

1,000 Ft.  .........................................  28.85"

1,500 Ft.  .........................................  28.33"

2,000 Ft.  .........................................  27.82"

3,000 Ft.  .........................................  26.81"

4,000 Ft.  .........................................  25.84"

6,000 Ft.  .........................................  23.97"

8,000 Ft.  .........................................  22.22"

10,000 Ft.  ........................................  20.57"

12,000 Ft.  ........................................  19.02"

14,000 Ft.  ........................................  17.57"

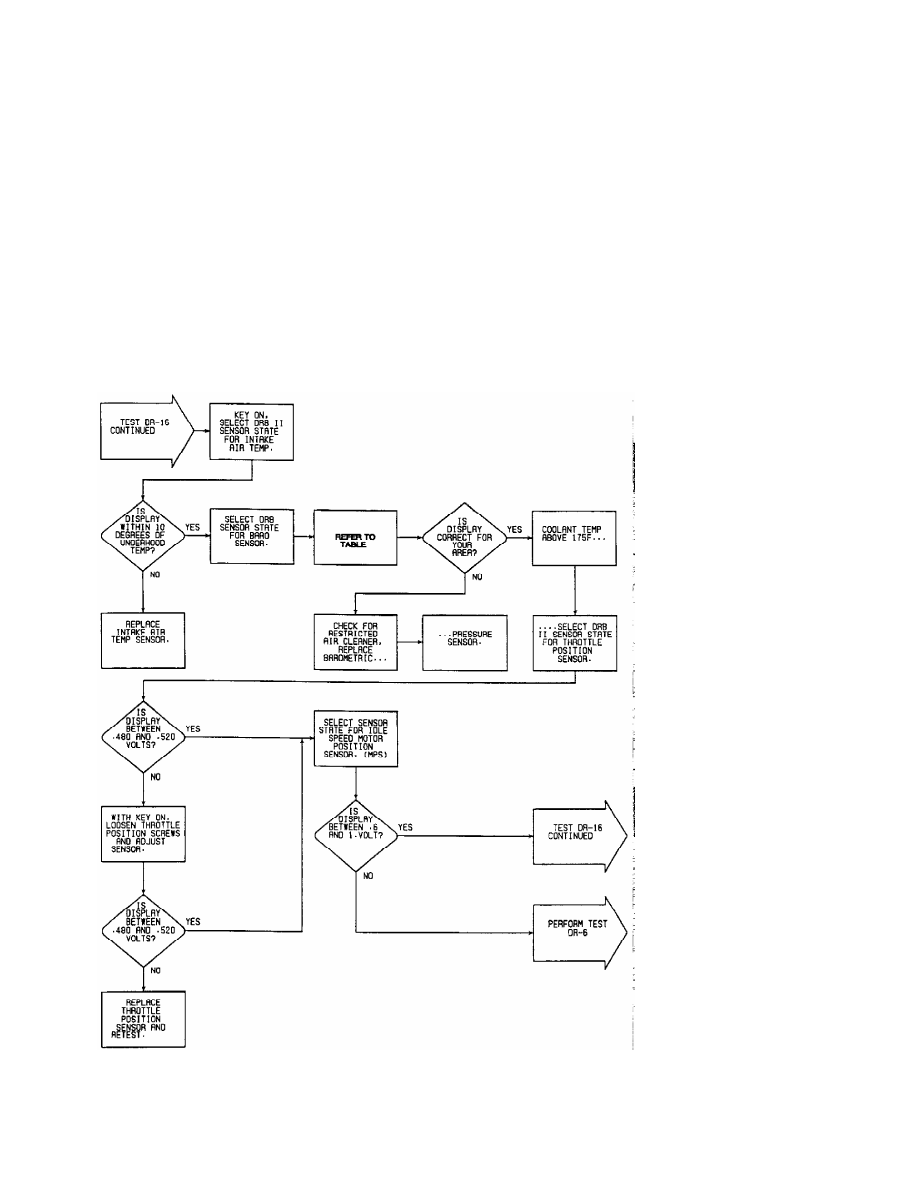

Fig. 69:  Flow Chart DR-16 (1.5L) (2 of 5)
