Mitsubishi Galant (2004+). Manual - part 1645





PLANETARY GEAR

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-69

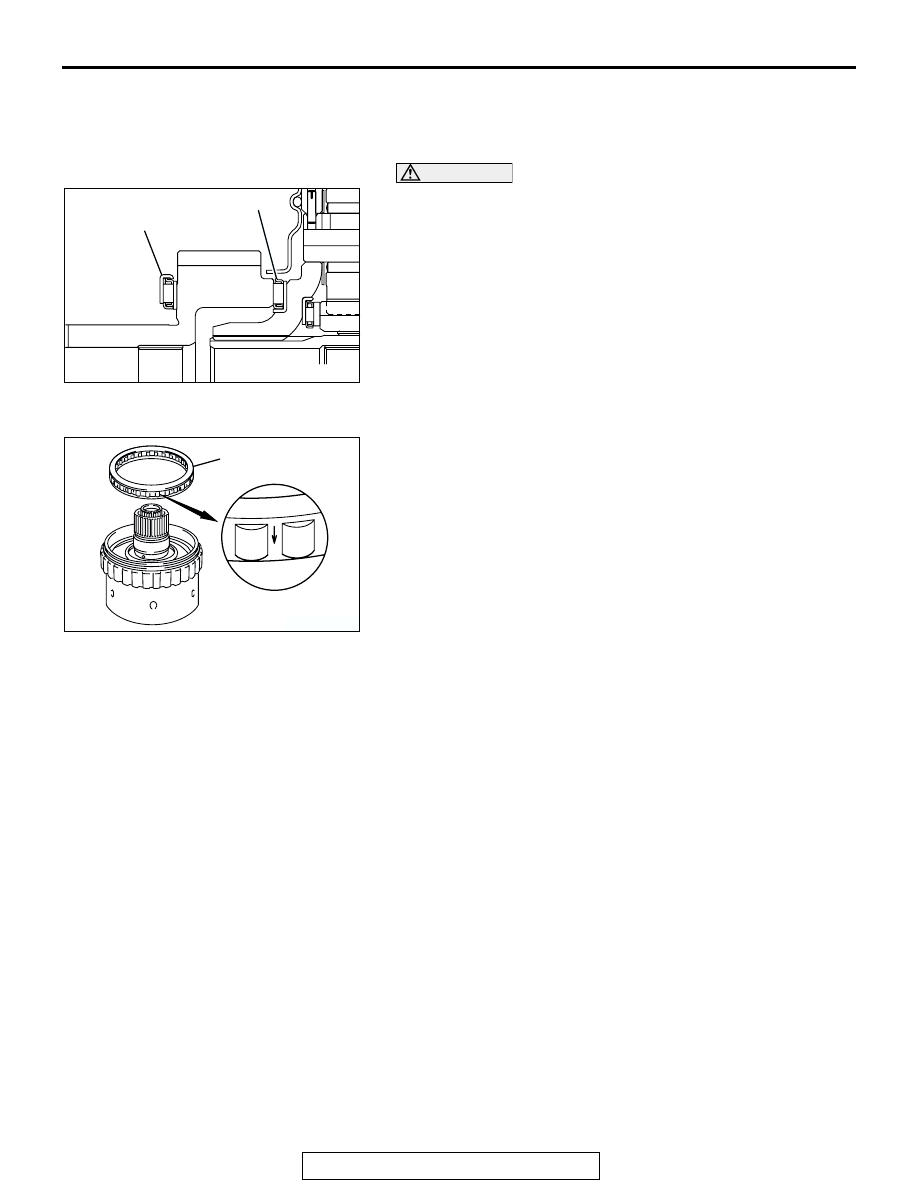

ASSEMBLY SERVICE POINTS

.

>>A<< THRUST BEARING NUMBER 3 AND THRUST BEAR-
ING NUMBER 4 INSTALLATION

CAUTION

Use care to install the thrust bearings in the correct direc-
tion.
Check the installation direction of thrust bearings number 3 and
4, and install them as shown.

.

>>B<< ONE-WAY CLUTCH INSTALLATION
Insert the one-way clutch into the overdrive annulus gear so
that the arrow points towards the output planetary carrier.

AK301280AC

THRUST BEARING NO. 3

THRUST BEARING NO. 4

AK300529AD

ONE-WAY CLUTCH

LOW-REVERSE BRAKE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-70

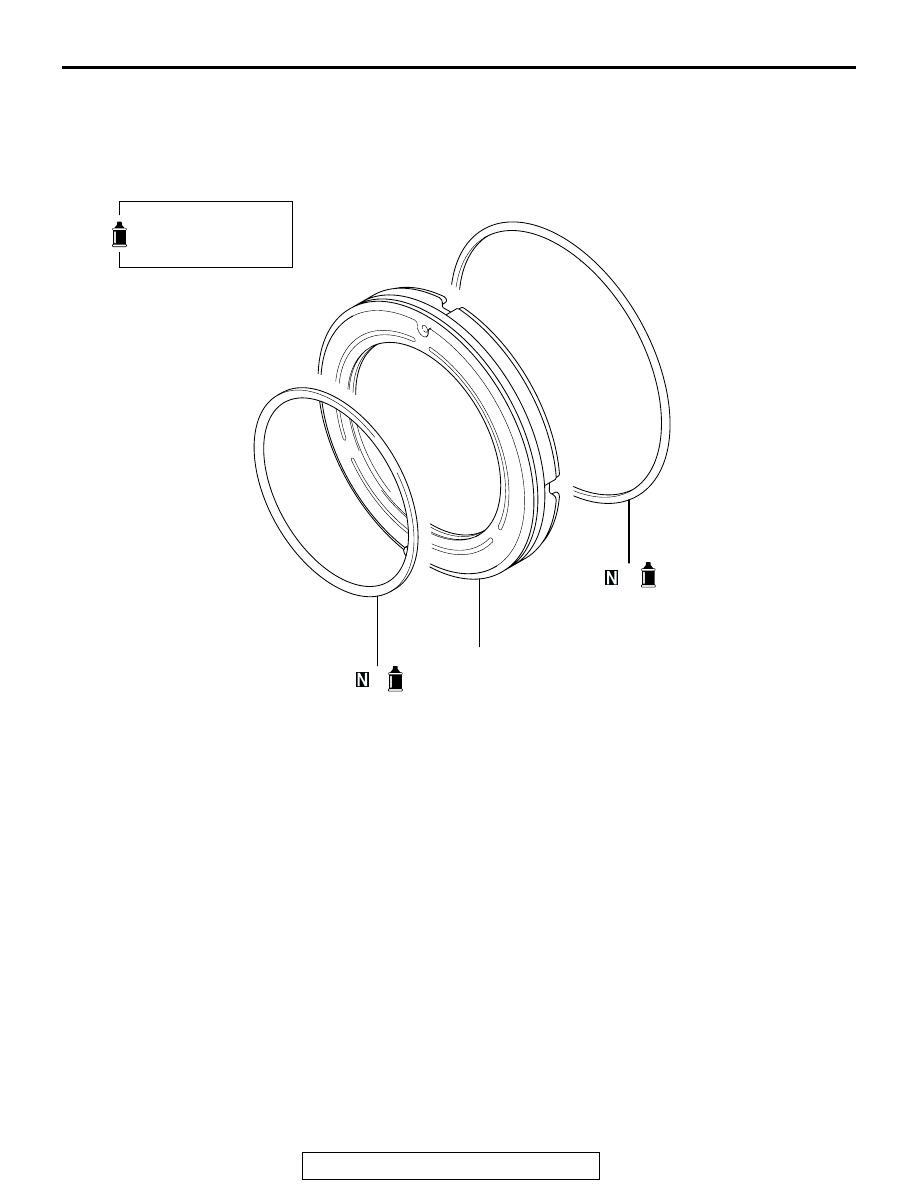

LOW-REVERSE BRAKE

DISASSEMBLY AND ASSEMBLY

M1233003700211

ASSEMBLY SERVICE POINT

.

>>A<< D-RING INSTALLATION
Apply ATF or petroleum jelly (Vaseline) to the D-ring, and install
carefully.

AK301603

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

1

3

2

AB

DISASSEMBLY STEPS

>>A<<

1.

D-RING

>>A<<

2.

D-RING

3.

LOW-REVERSE BRAKE PISTON

DISASSEMBLY STEPS

SECOND BRAKE

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-71

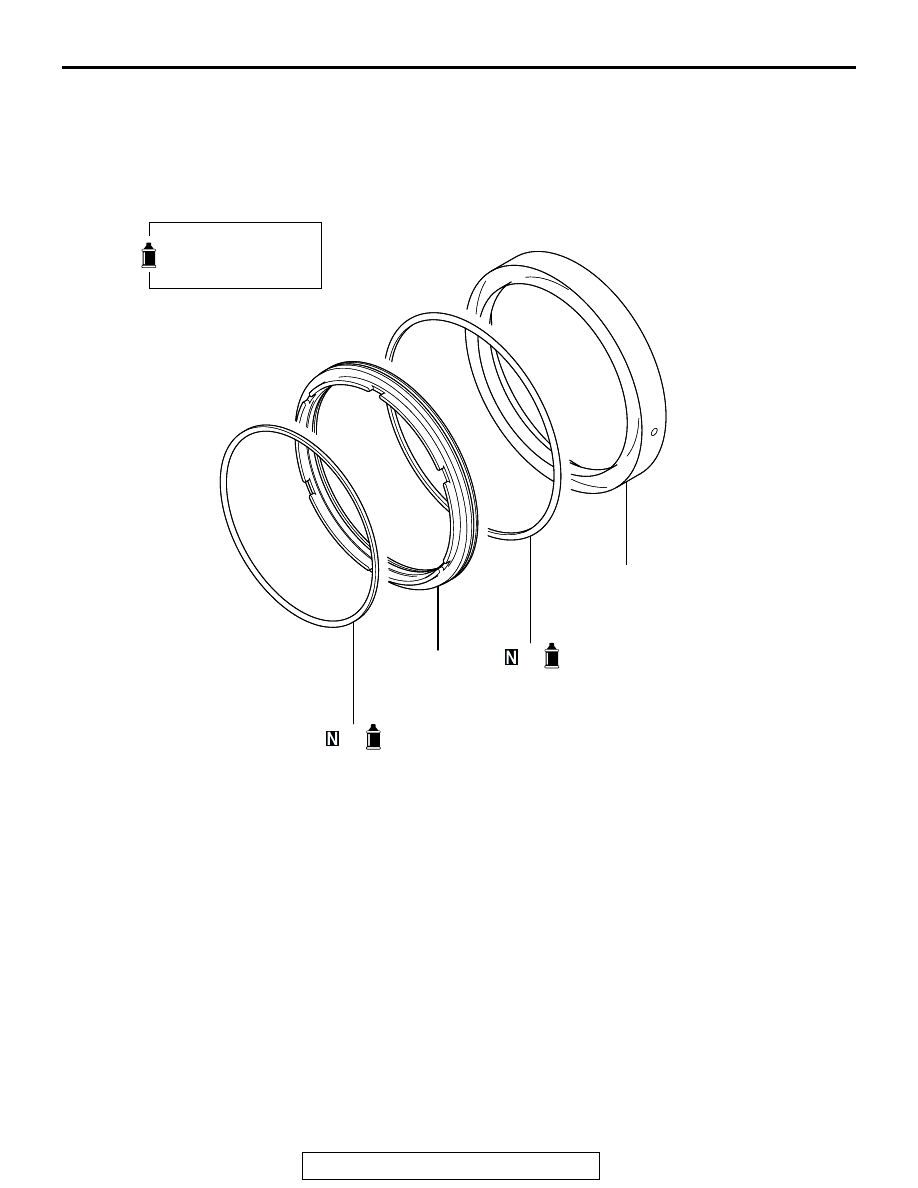

SECOND BRAKE

DISASSEMBLY AND ASSEMBLY

M1233025400070

ASSEMBLY SERVICE POINT

.

>>A<< D-RING INSTALLATION
Apply ATF or petroleum jelly (Vaseline) to the D-ring, and install
carefully.

AK301604

4

3

2

1

AB

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

DISASSEMBLY STEPS

>>A<<

1.

SECOND BRAKE RETAINER

2.

D-RING

3.

SECOND BRAKE PISTON

>>A<<

4.

D-RING

DISASSEMBLY STEPS

OUTPUT SHAFT

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-72

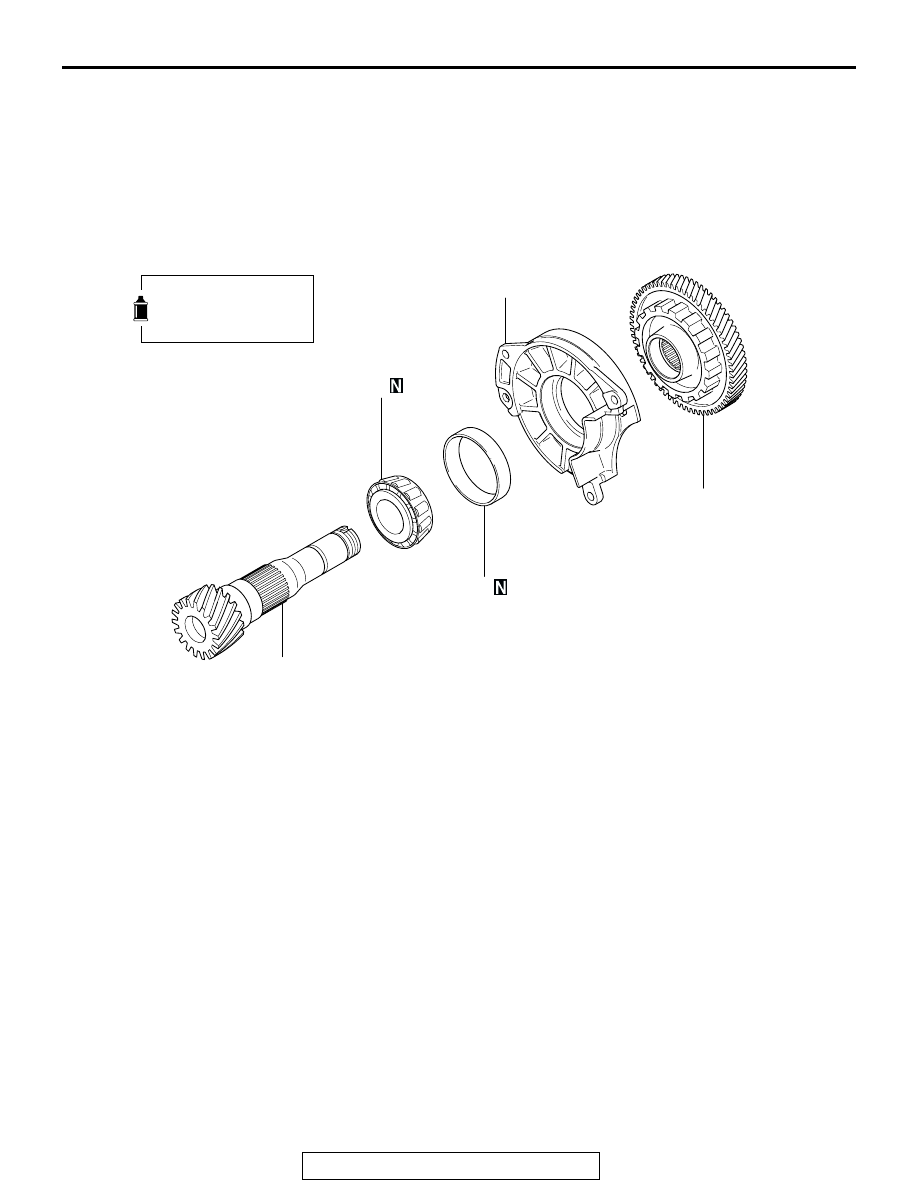

OUTPUT SHAFT

DISASSEMBLY AND ASSEMBLY

M1233025700123

Required Special Tools:

• MB990936: Installer Adapter <F4A4B>

• MB990937: Installer Adapter <F4A5A>

• MB990938: Handle

• MD998801: Bearing Remover

• MD998812: Installer Cap

• MD998813: Installer 100

• MD998814: Installer 200

• MD998823: Installer Adapter (48) <F4A4B>

• MD998824: Installer Adapter (50) <F4A5A>

• MD998825: Installer Adapter (52) <F4A5A>

• MD998917: Bearing Remover

AK301605

2

4

1

3

5

AB

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

DISASSEMBLY STEPS

<<A>>

>>C<<

1.

TRANSFER DRIVEN GEAR

2.

BEARING RETAINER

>>B<<

3.

OUTER RACE

<<B>>

>>A<<

4.

TAPER ROLLER BEARING

5.

OUTPUT SHAFT

DISASSEMBLY STEPS
