SPECIFICATIONS

TSB Revision

POWER PLANT MOUNT

32-19

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

M1321004100308

ITEM

SPECIFICATION

Crossmember
Engine rear roll stopper bracket bolt and nut

58

± 7 N⋅m (43 ± 5 ft-lb)

Front axle crossmember stay bolt and nut <3.8L ENGINE>

83

± 12 N⋅m (61 ± 9 ft-lb)

Front axle crossmember stopper nut <2.4L ENGINE>

83

± 12 N⋅m (61 ± 9 ft-lb)

Front axle No.1 crossmember bolt and nut

180

± 20 N⋅m (133 ± 15 ft-lb)

Lower arm assembly bolt

165

± 15 N⋅m (122 ± 11 ft-lb)

Lower arm assembly nut (flange nut, self-locking)

M14

165

± 15 N⋅m (122 ± 11 ft-lb)

Lower arm assembly nut (nut, self-locking)

M14

65

± 6 N⋅m (48 ± 4 ft-lb)

Power steering gear and linkage bolt

83

± 12 N⋅m (61 ± 9 ft-lb)

Power steering gear bracket bolt

M10

58

± 7 N⋅m (43 ± 5 ft-lb)

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Pressure hose clamp bolt and nut

12

± 2 N⋅m (102 ± 22 in-lb)

Pressure hose nut

15

± 3 N⋅m (11 ± 2 ft-lb)

Return tube clamp bolt and nut

12

± 2 N⋅m (102 ± 22 in-lb)

Return tube nut

15

± 3 N⋅m (11 ± 2 ft-lb)

Stabilizer bracket bolt

58

± 7 N⋅m (43 ± 5 ft-lb)

Stabilizer link nut

48

± 7 N⋅m (36 ± 5 ft-lb)

Steering column assembly bolt

18

± 2 N⋅m (13 ± 2 ft-lb)

Steering gear and linkage protector bolt <3.8L ENGINE>

12

± 2 N⋅m (102 ± 22 in-lb)

Tie rod end nut

29

± 4 N⋅m (21 ± 3 ft-lb)

Engine mounting
Engine front mounting bracket bolt

M10

58

± 7 N⋅m (43 ± 5 ft-lb)

Engine front mounting bracket bolt and nut

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Engine mounting stay bolt <3.8L ENGINE>

36

± 6 N⋅m (27 ± 4 ft-lb)

Grounding cable bolt

9.0

± 2.0 N⋅m (80 ± 17 in-lb)

Engine roll stopper and centermember
Centermember bolt

83

± 12 N⋅m (61 ± 9 ft-lb)

Engine front roll stopper bracket bolt and nut

58

± 7 N⋅m (43 ± 5 ft-lb)

Engine rear roll stopper bracket bolt and nut

58

± 7 N⋅m (43 ± 5 ft-lb)

Transaxle case rear roll stopper bracket bolt

90

± 10 N⋅m (67 ± 7 ft-lb)

Transaxle mounting
Transaxle mounting body side bracket nut (nut, flange)

M12

83

± 12 N⋅m (61 ± 9 ft-lb)

Transaxle mounting body side bracket nut (nut, self-locking) M12

58

± 7 N⋅m (43 ± 5 ft-lb)

NOTES

33-1

GROUP 33

FRONT

SUSPENSION

CONTENTS

GENERAL DESCRIPTION. . . . . . . . .

33-2

FRONT SUSPENSION DIAGNOSIS .

33-2

INTRODUCTION TO FRONT SUSPENSION
DIAGNOSIS  . . . . . . . . . . . . . . . . . . . . . . . .

33-2

FRONT SUSPENSION DIAGNOSIS
TROUBLESHOOTING STRATEGY . . . . . .

33-2

SYMPTOM CHART. . . . . . . . . . . . . . . . . . .

33-3

SYMPTOM PROCEDURES . . . . . . . . . . . .

33-3

SPECIAL TOOLS. . . . . . . . . . . . . . . .

33-5

ON-VEHICLE SERVICE. . . . . . . . . . .

33-6

FRONT WHEEL ALIGNMENT CHECK AND
ADJUSTMENT  . . . . . . . . . . . . . . . . . . . . . .

33-6

LOWER ARM BALL JOINT END PLAY
CHECK . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-8

BALL JOINT DUST COVER CHECK . . . . .

33-8

STRUT ASSEMBLY. . . . . . . . . . . . . .

33-9

REMOVAL AND INSTALLATION . . . . . . . .

33-9

INSPECTION  . . . . . . . . . . . . . . . . . . . . . . .

33-9

DISASSEMBLY AND ASSEMBLY  . . . . . . .

33-10

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-14

LOWER ARM  . . . . . . . . . . . . . . . . . . .

33-15

REMOVAL AND INSTALLATION  . . . . . . . .

33-15

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-16

LOWER ARM BALL JOINT DUST COVER
REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

33-17

LOWER ARM BUSHING (REAR)
REPLACEMENT . . . . . . . . . . . . . . . . . . . . .

33-18

STABILIZER BAR* . . . . . . . . . . . . . . .

33-20

REMOVAL AND INSTALLATION  . . . . . . . .

33-20

INSPECTION. . . . . . . . . . . . . . . . . . . . . . . .

33-25

SPECIFICATIONS  . . . . . . . . . . . . . . .

33-26

FASTENER TIGHTENING
SPECIFICATIONS. . . . . . . . . . . . . . . . . . . .

33-26

GENERAL SPECIFICATIONS  . . . . . . . . . .

33-26

SERVICE SPECIFICATIONS . . . . . . . . . . .

33-27

LUBRICANT  . . . . . . . . . . . . . . . . . . . . . . . .

33-27

WARNINGS REGARDING SERVICING OF SUPPLEMENTAL RESTRAINT SYSTEM (SRS) EQUIPPED VEHICLES

WARNING

•

Improper service or maintenance of any component of the SRS, or any SRS-related component, can lead to

personal injury or death to service personnel (from inadvertent firing of the air bag) or to the driver and

passenger (from rendering the SRS inoperative).

•

Service or maintenance of any SRS component or SRS-related component must be performed only at an

authorized MITSUBISHI dealer.

•

MITSUBISHI dealer personnel must thoroughly review this manual, and especially its GROUP 52B - Supplemental

Restraint System (SRS) before beginning any service or maintenance of any component of the SRS or any

SRS-related component.

NOTE

The SRS includes the following components: SRS air bag control unit, SRS warning light, front impact sensors, air bag module,

clock spring, and interconnecting wiring. Other SRS-related components (that may have to be removed/installed in connection

with SRS service or maintenance) are indicated in the table of contents by an asterisk (*).

GENERAL DESCRIPTION

TSB Revision

FRONT SUSPENSION

33-2

GENERAL DESCRIPTION

M1332000100270

The front suspension is a McPherson strut with coil
spring. The shock absorber is gas-filled hydraulic
double-tube type.

.

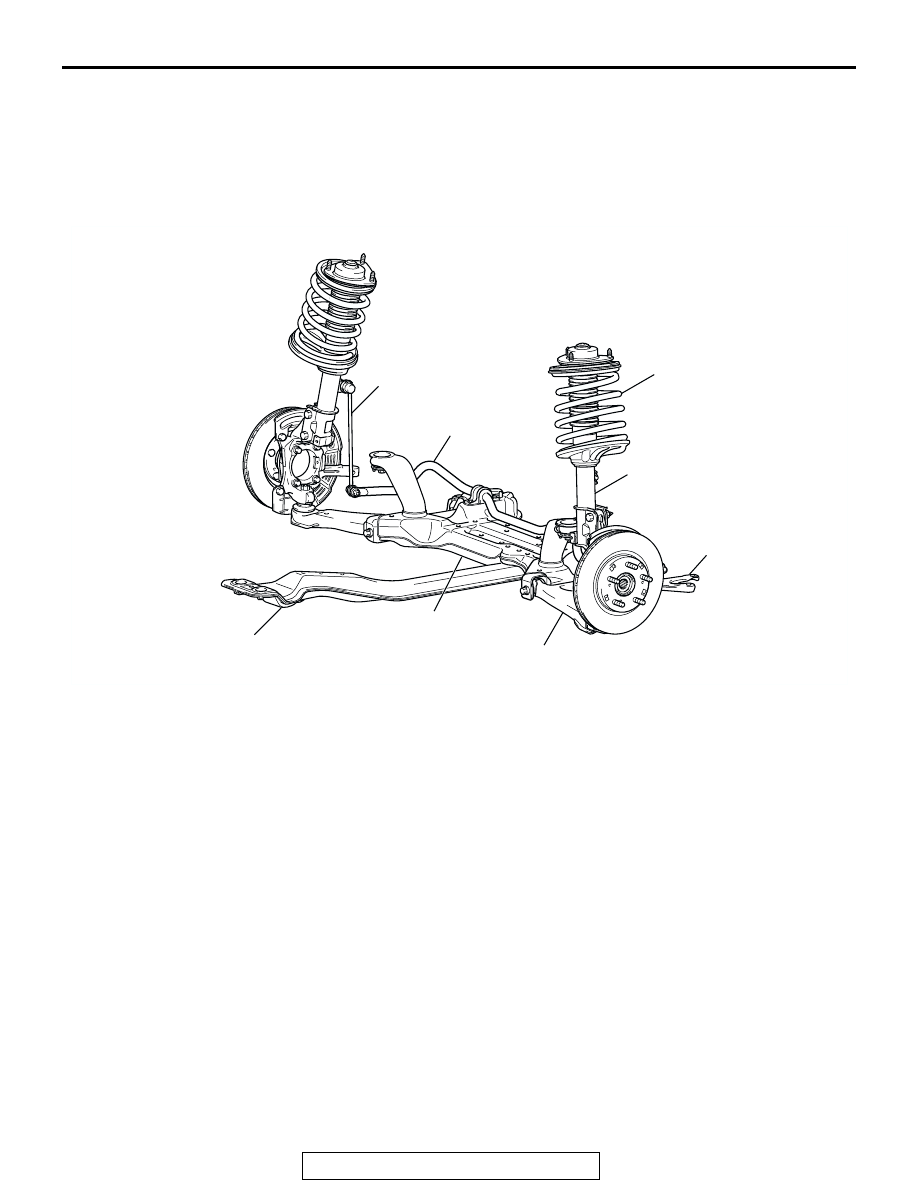

CONSTRUCTION DIAGRAM

FRONT SUSPENSION DIAGNOSIS

INTRODUCTION TO FRONT SUSPENSION DIAGNOSIS

M1332009000269

If the front suspension is faulty, the vehicle will not
run straightforward or noise will occur. Incorrect
wheel alignment, malfunction of strut assembly, sta-
bilizer bar, coil spring, or worn or out-of-balance tires
can cause these problems.

FRONT SUSPENSION DIAGNOSIS TROUBLESHOOTING STRATEGY

M1332009100255

Use these steps to plan your diagnostic strategy. If
you follow them thoroughly, you will be sure that you
have exhausted most of the possible ways to find a
front suspension fault.
1. Gather information from the customer.

2. Verify that the condition described by the

customer exists.

3. Find and repair the malfunction by following the

Symptom Chart and Symptom Procedures.

4. Verify malfunction is eliminated.

AC305733 AB

STABILIZER BAR

COIL SPRING

STABILIZER LINK

STRUT ASSEMBLY

FRONT AXLE No.1
CROSSMEMBER

LOWER ARM ASSEMBLY

CENTER MEMBER

FRONT AXLE
CROSSMEMBER
STAY <3.8L ENGINE>
