Mitsubishi Galant (2004+). Manual - part 13

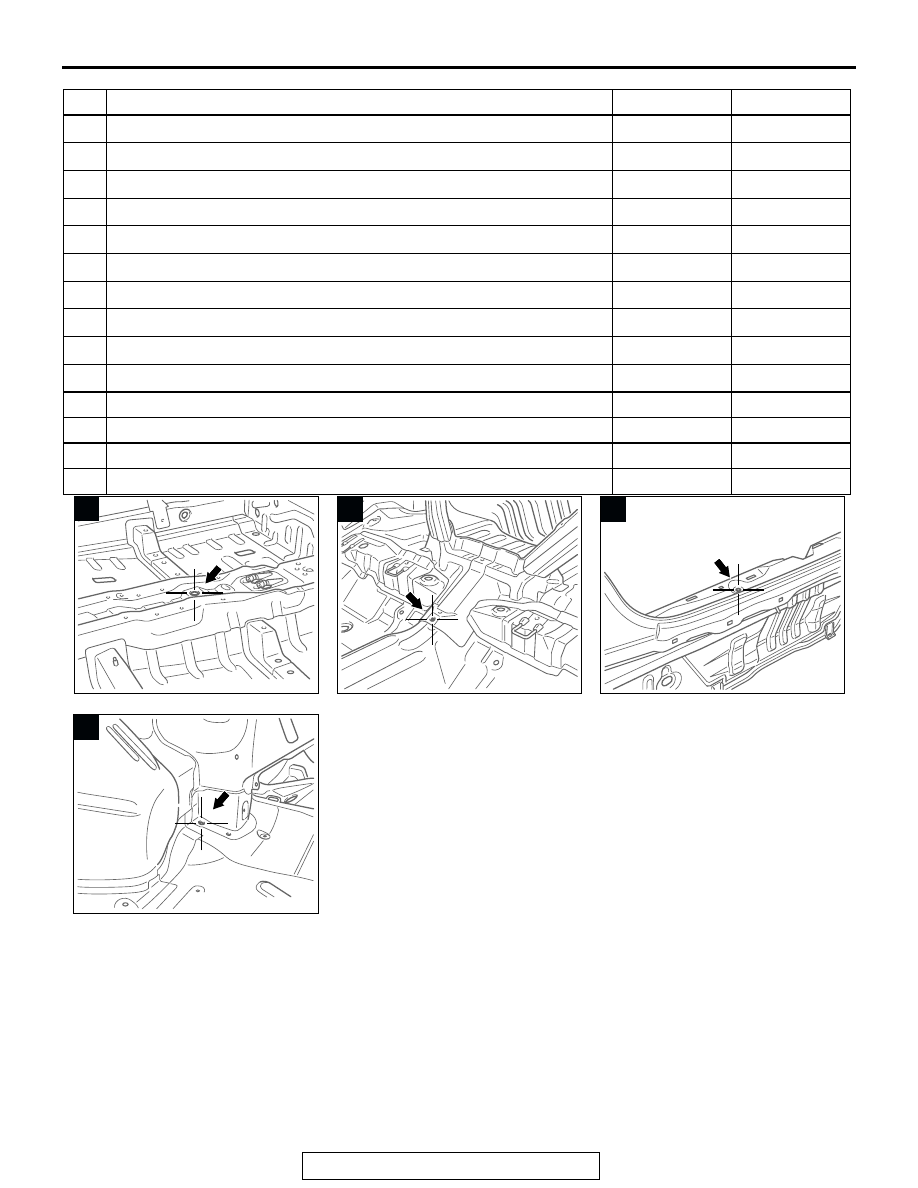

TYPE B (ACTUAL-MEASUREMENT DIMENSIONS)

TSB Revision

BODY DIMENSIONS

2-19

NO. STANDARD MEASUREMENT POINT

HOLE SHAPE SIZE mm (in)

32

Front pillar positioning notch (upper)

−

−

33

Front pillar positioning notch (lower)

−

−

34

Side roof rail positioning notch (front)

−

−

35

Side sill positioning notch (front)

−

−

36

Center pillar positioning notch (upper)

−

−

37

Center pillar positioning notch (lower)

−

−

38

Side roof rail positioning notch (rear)

−

−

39

Side sill positioning notch (rear)

−

−

40

Quarter panel positioning notch (upper)

−

−

41

Quarter panel positioning notch (lower)

−

−

57

Center of backbone reinforcement positioning hole

Round

20 (0.8)

58

Center of rear seat mounting hole (Body center point)

Round

9 (0.4)

59

Center of rear end panel inner water draining hole

Round

7 (0.3)

60

Center of shock absorber and spring mounting hole

Round

14 (0.5)

AB301130

AB

57

AB301131

AB

58

AB300710

AB

59

AB301132

AB

60

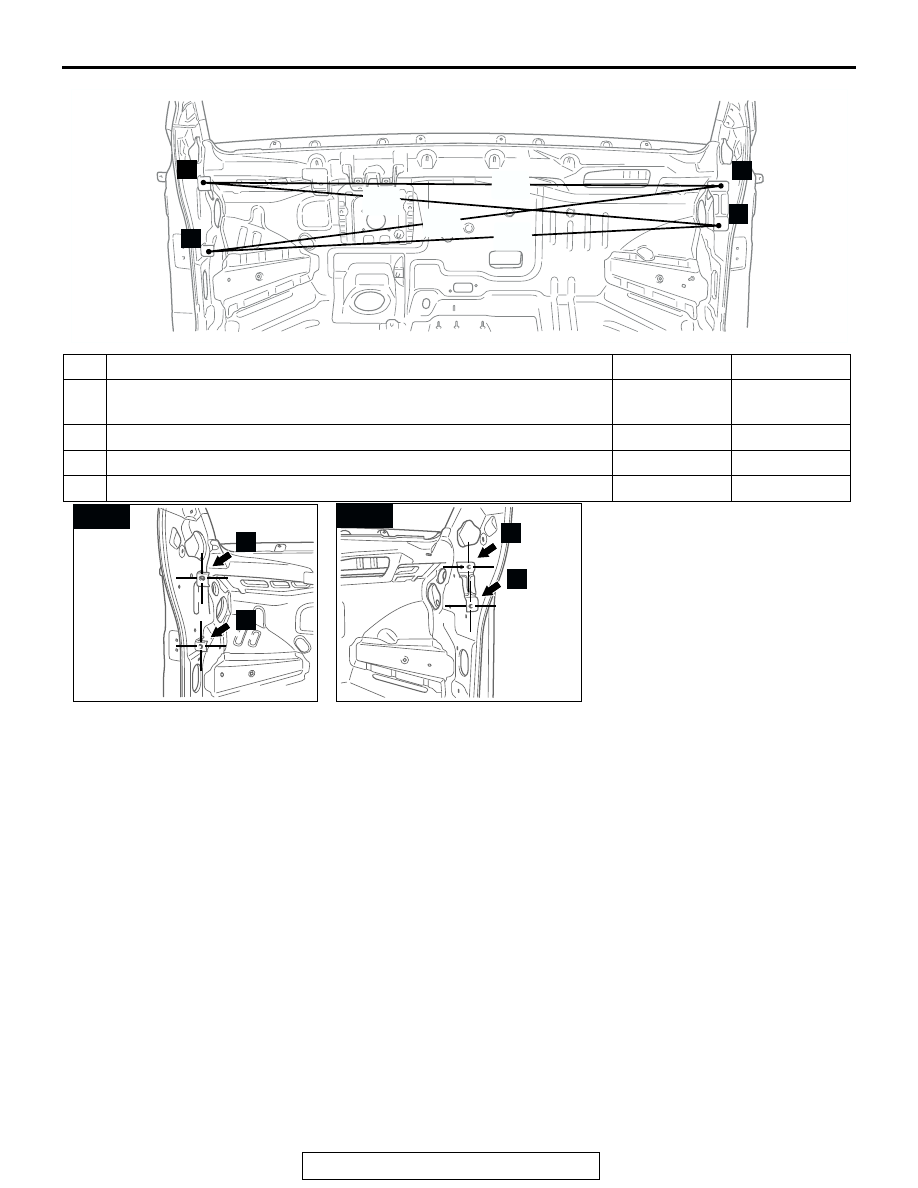

TYPE B (ACTUAL-MEASUREMENT DIMENSIONS)

TSB Revision

BODY DIMENSIONS

2-20

AB301199

AB

61

62

63

64

1,445

(56.7)

1,444

(56.7)

1,454

(57.1)

1,438

(56.5)

NO. STANDARD MEASUREMENT POINT

HOLE SHAPE SIZE mm (in)

61

Center of crossmember rear braket upper positioning hole
(left-upper)

Oblong

11

×

14

(0.4

×

0.5)

62

Center of deck crossmember mounting hole (left-lower)

Round

10 (0.4)

63

Center of deck crossmember mounting hole (right-upper)

Round

9 (0.4)

64

Center of deck crossmember mounting hole (right-lower)

Round

9 (0.4)

AB301133

AB

62

61

61, 62

AB301134

AB

64

63

63, 64

3-1

GROUP 3

WELDED PANEL

REPLACEMENT

CONTENTS

HEADLIGHT SUPPORT  . . . . . . . . . .

3-3

FENDER SHIELD. . . . . . . . . . . . . . . .

3-4

FRONT SIDEMEMBER (PARTIAL
REPLACEMENT) . . . . . . . . . . . . . . . .

3-10

FRONT PILLAR . . . . . . . . . . . . . . . . .

3-12

CENTER PILLAR . . . . . . . . . . . . . . . .

3-16

SIDE SILL. . . . . . . . . . . . . . . . . . . . . .

3-20

QUARTER OUTER . . . . . . . . . . . . . . .

3-24

REAR END PANEL. . . . . . . . . . . . . . .

3-27

REAR FLOOR. . . . . . . . . . . . . . . . . . .

3-28

ROOF  . . . . . . . . . . . . . . . . . . . . . . . . .

3-30

QUARTER INNER. . . . . . . . . . . . . . . .

3-32

FRONT DOOR OUTER PANEL . . . . .

3-36

REAR DOOR OUTER PANEL . . . . . .

3-37
