BODY CONSTRUCTION CHARACTERISTICS

TSB Revision

BODY CONSTRUCTION

1-21

UNDER BODY

M4010014000146

FRONT FLOOR

The curved floor is used to reduce vibration.

The frame members has been thickened and
aligned optimal to improve cabin rigidity.

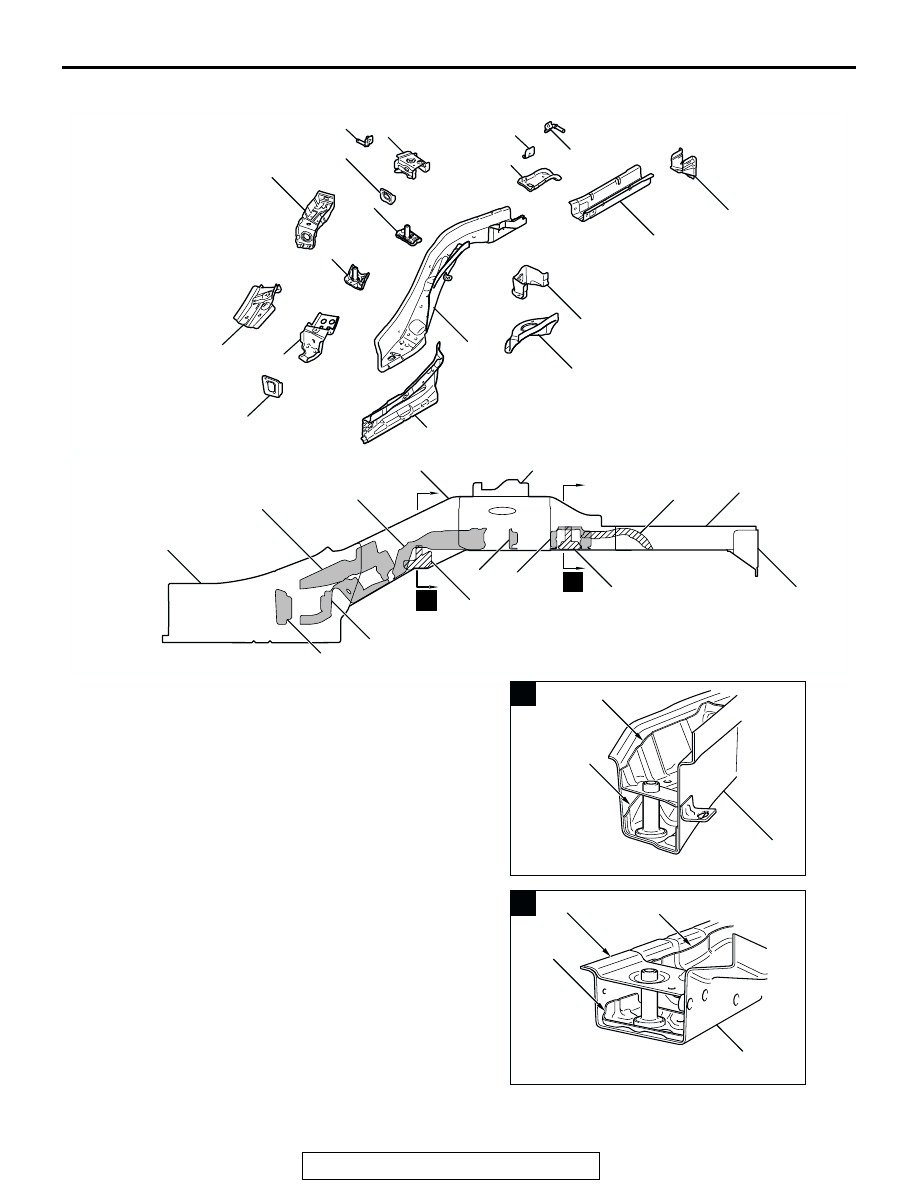

AB301151AB

3

2

4

1

5

6

7

8

9

11

10

13

14

12

15

1.

FRONT FLOOR CROSSMEMBER FRONT
BACKBONE

2.

FRONT FLOOR PAN

3.

BACKBONE REINFORCEMENT

4.

FRONT FLOOR CROSSMEMBER FRONT

5.

FRONT SEAT BRACKET REAR CENTER

6.

FRONT FLOOR CROSSMEMBER REAR

7.

FRONT SEAT BRACKET REAR SIDE

8.

PARKING CABLE REINFORCEMENT

9.

BACKBONE CROSSMEMBER REAR

10. SEAT BELT SIDE BRACKET
11. SEAT BELT REINFORCEMENT
12. FRONT FLOOR SIDE SILL INNER
13. SIDE SILL BULKHEAD A
14. FRONT FLOOR LOWER REINFORCEMENT
15. FRONT FLOOR SIDEMEMBER

BODY CONSTRUCTION CHARACTERISTICS

TSB Revision

BODY CONSTRUCTION

1-22

REAR FLOOR

The rear floor side member is straighter and has
larger cross-sections to efficiently absorb energy
upon impact. And the plate thickness is optimized
to reduce weight.

The rear shock absorber installation part is
arranged beside the side member to improve
assembling rigidity and handling stability.

The reinforcement in the rear floor side member
has been laid out appropriately to enhance the
rigidity, so that the protection of fuel tank upon
impact has been improved.

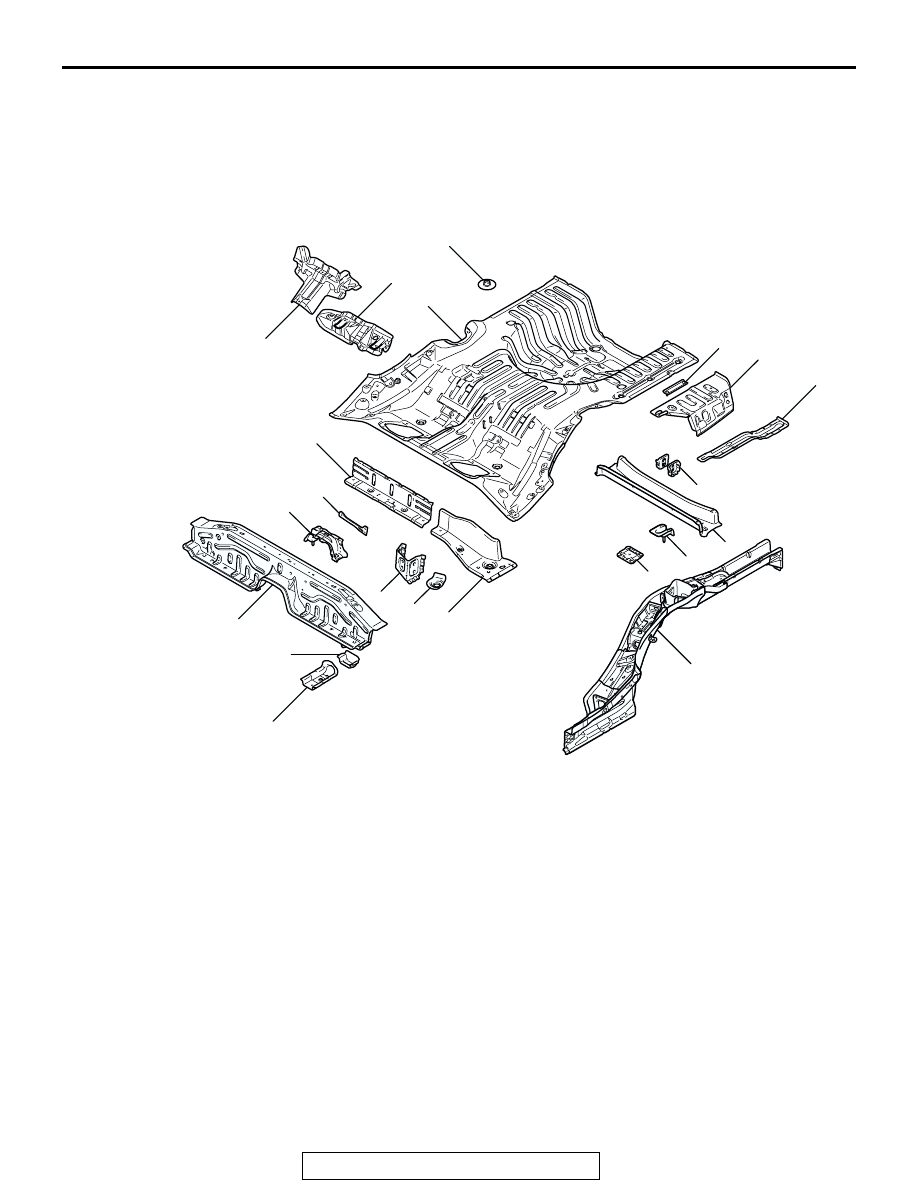

AB301152AB

4

1

5

2

7

8

9

10

12

14

18

6

11

13

19

20

3

21

16

15

17

1.

FRONT FLOOR SIDEMEMBER EXTENSION

2.

FUEL TANK PROTECTOR BRACKET

3.

REAR SEAT CROSSMEMBER FRONT

4.

CENTER BEARING BRACKET

5.

BACK BONE PLATE REAR

6.

REAR SEAT CROSSMEMBER BULKHEAD SIDE

7.

REAR SEAT CROSSMEMBER REINFORCEMENT
REAR

8.

REAR SEAT CROSSMEMBER REAR SIDE

9.

REAR SEAT CROSSMEMBER REAR CENTER

10. REAR SEAT BACK PLATE EXTENSION
11. CHILD ANCHOR BRACKET

12. REAR FLOOR PAN
13. SPARE TIRE BRACKET
14. ORVR REINFORCEMENT (LEFT SIDE)
15. REAR FLOOR SIDE BRACE
16. SPARE TIRE WELL REINFORCEMENT
17. REAR FLOOR CROSSMEMBER BULKHEAD

CENTER

18. REAR FLOOR CROSSMEMBER
19. FUEL TANK SUPPORT BRACKET REAR
20. SEAT BELT REAR FLOOR REINFORCEMENT
21. REAR FLOOR SIDEMEMBER

BODY CONSTRUCTION CHARACTERISTICS

TSB Revision

BODY CONSTRUCTION

1-23

REAR FLOOR SIDEMEMBER REINFORCEMENT

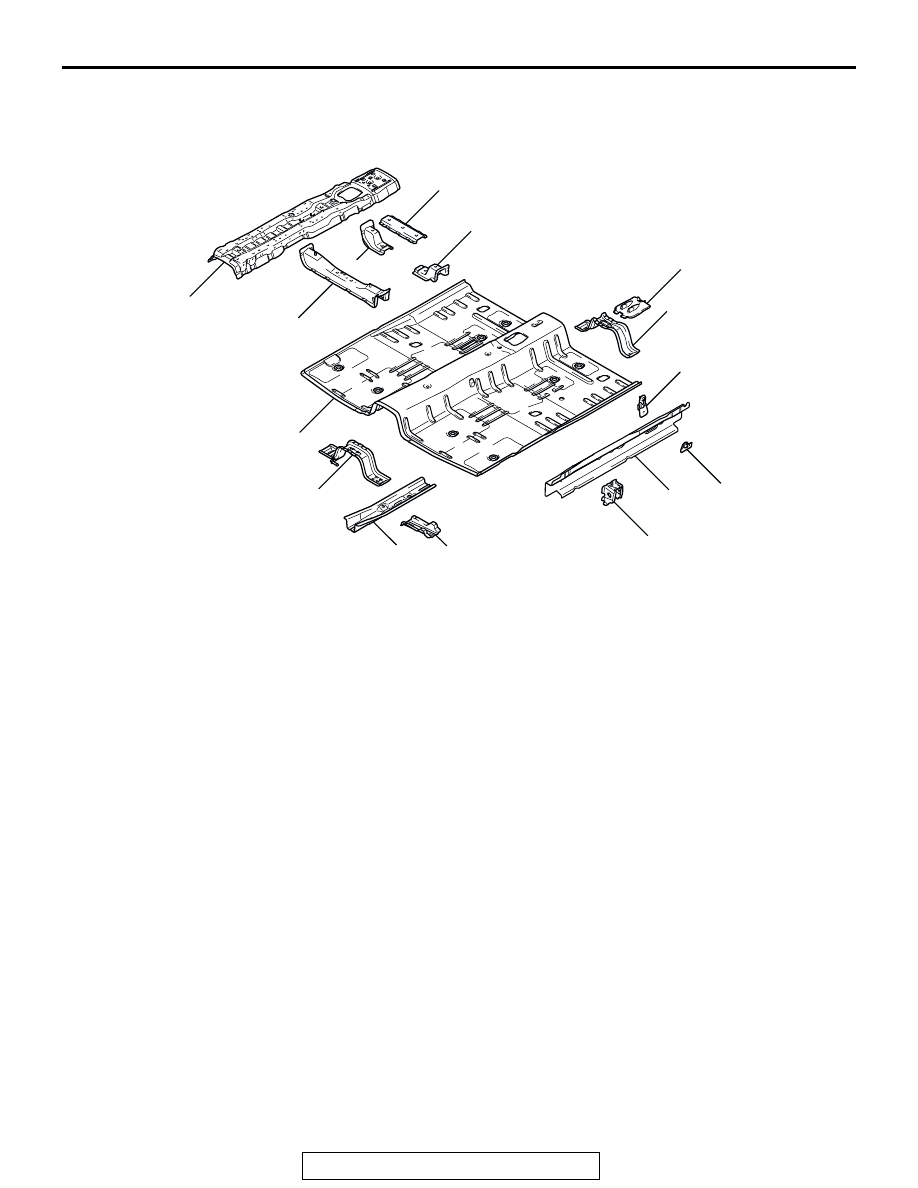

AB301192

AB

2

1

17

4

5

3

6

7

9

11

15

16

14

13

8

12

10

8

AB301327

AB

7

17

6

2

9

3

4

13

A

B

10

1

16

5

12

14

1.

REAR SEAT CROSSMEMBER BULKHEAD

2.

TRAILING ARM SUPPORT BULKHEAD

3.

REAR SEAT BELT BRACKET

4.

REAR SUSPENSION SUPPORT
REINFORCEMENT FRONT

5.

REAR SUSPENSION SUPPORT BULKHEAD
FRONT

6.

REAR SUSPENSION SUPPORT
REINFORCEMENT REAR

7.

REAR FLOOR SIDEMEMBER BULKHEAD

8.

MUFFLER HANGER REAR (RIGHT SIDE)

9.

REAR SUSPENSION SUPPORT BULKHEAD
REAR

10. REAR FLOOR SIDEMEMBER REINFORCEMENT
11. FILLER NECK PROTECTOR BRACKET (LEFT

SIDE)

12. REAR FLOOR SIDEMEMBER GUSSET
13. REAR FLOOR SIDEMEMBER EXTENSION
14. REAR SPRING BRACKET SUPPORT
15. SPRING HOUSE BRACKET
16. REAR FLOOR SIDEMEMBER
17. REAR FLOOR SIDE SILL INNER

AB301325

5

AB

A

4

16

AB301326

6

10

16

AB

B

9

BODY CONSTRUCTION CHARACTERISTICS

TSB Revision

BODY CONSTRUCTION

1-24

DOOR

M4010015000138

Two side door beams have been installed to improve
the safety upon side impact.

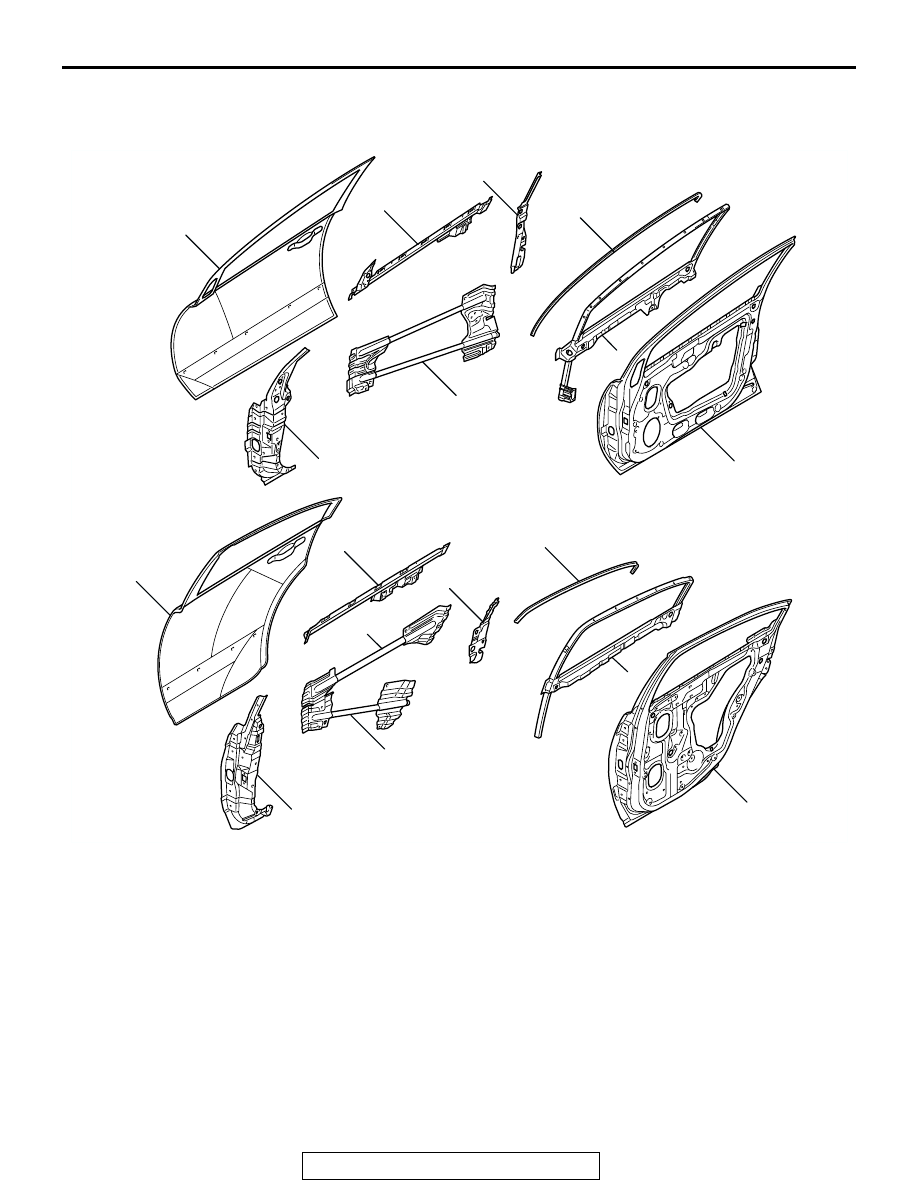

AB301321

AB

9

10

2

3

13

4

7

14

1

12

11

17

6

8

5

FRONT DOOR

REAR DOOR

15

16

1.

FRONT DOOR OUTER PANEL

2.

FRONT DOOR BELT LINE OUTER
REINFORCEMENT

3.

FRONT DOOR LATCH REINFORCEMENT

4.

FRONT DOOR WEATHER STRIP HOLDER

5.

FRONT DOOR SASH

6.

FRONT DOOR INNER PANEL

7.

FRONT DOOR SIDE DOOR BEAM

8.

FRONT DOOR HINGE REINFORCEMENT

9.

REAR DOOR OUTER PANEL

10. REAR DOOR BELT LINE OUTER

REINFORCEMENT

11. REAR DOOR SIDE DOOR BEAM UPPER
12. REAR DOOR LATCH REINFORCEMENT
13. REAR DOOR WEATHER STRIP HOLDER
14. REAR DOOR SASH
15. REAR DOOR INNER PANEL
16. REAR DOOR SIDE DOOR BEAM LOWER
17. REAR DOOR HINGE REINFORCEMENT
