RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-109

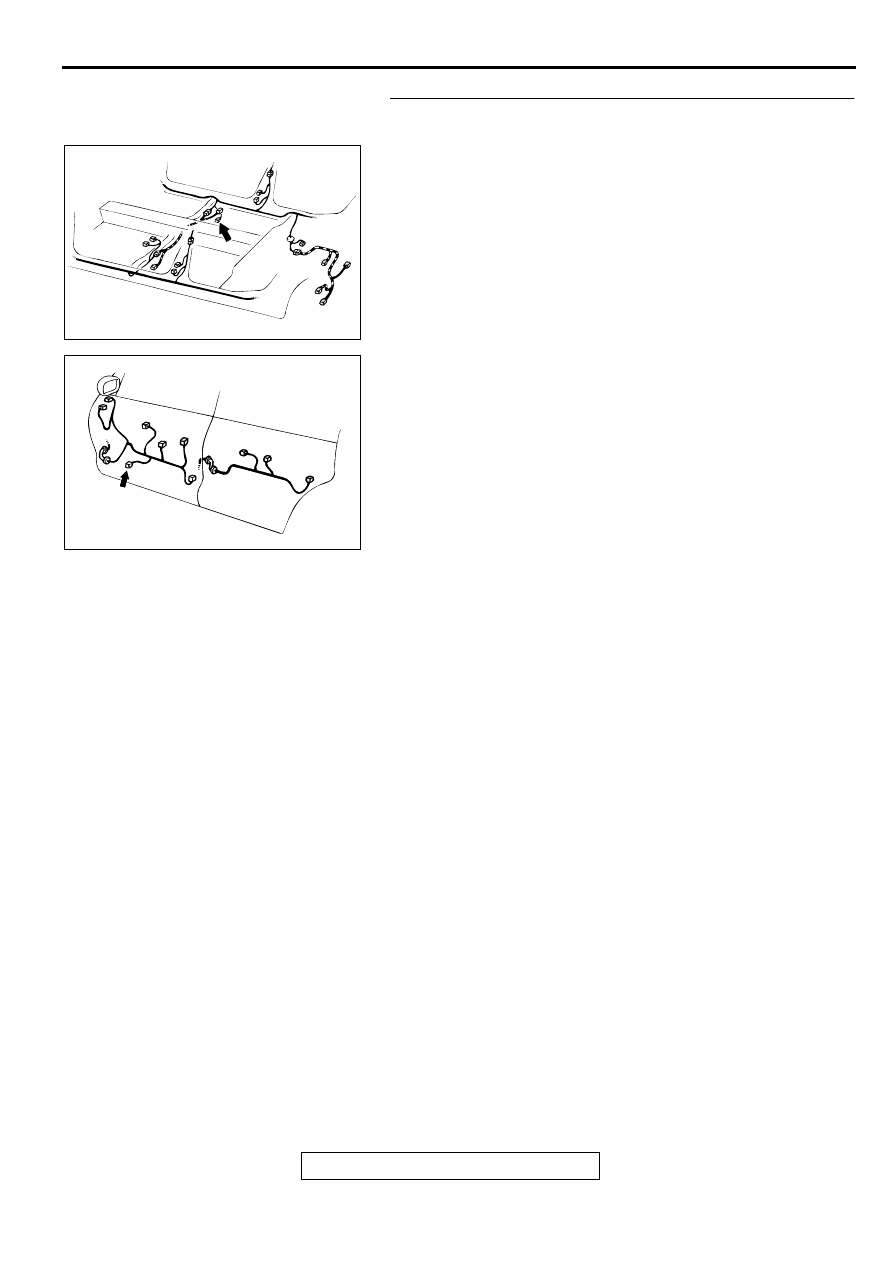

STEP 16. Check door speaker (LH) connector E-18 and
radio and audio amplifier connector D-17 for damage.
Q: Are harness connectors D-17 and E-18 in good

condition?
YES : Go to Step 17.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The door

speaker (LH) should sound.

AC003689

CONNECTOR: D-17

AB

AC003690

CONNECTOR: E-18

AC

DOOR (LH)

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-110

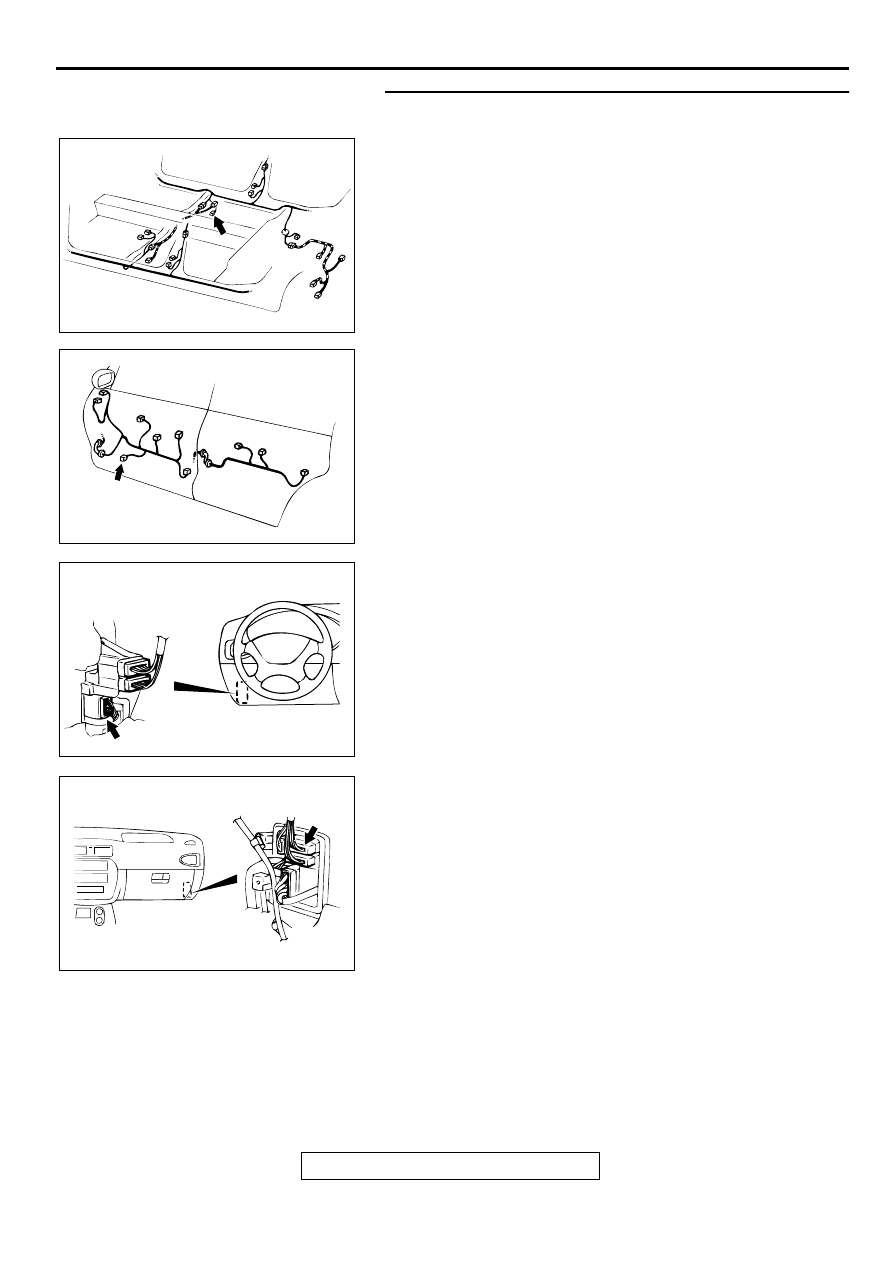

STEP 17. Check the harness wires between door speaker
(LH) connector E-18 and amplifier connector D-17.
NOTE: After inspecting intermediate connectors C-68 and C-
69, inspect the wire. If intermediate connectors C-68 and C-69
is damaged, repair or replace it. Refer to GROUP 00E,
Harness Connector Inspection

P.00E-2

.

Q: Are the harness wires between door speaker (LH)

connector E-18 and amplifier connector D-17 in good
condition?
YES : Go to Step 18.
NO :  Repair them. The door speaker (LH) should sound.

AC003689

CONNECTOR: D-17

AB

AC003690

CONNECTOR: E-18

AC

DOOR (LH)

AC003079AG

CONNECTOR
BLOCK (LH)

CONNECTOR: C-68

AC003415AH

CONNECTOR: C-69

CONNECTOR
BLOCK (RH)

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-111

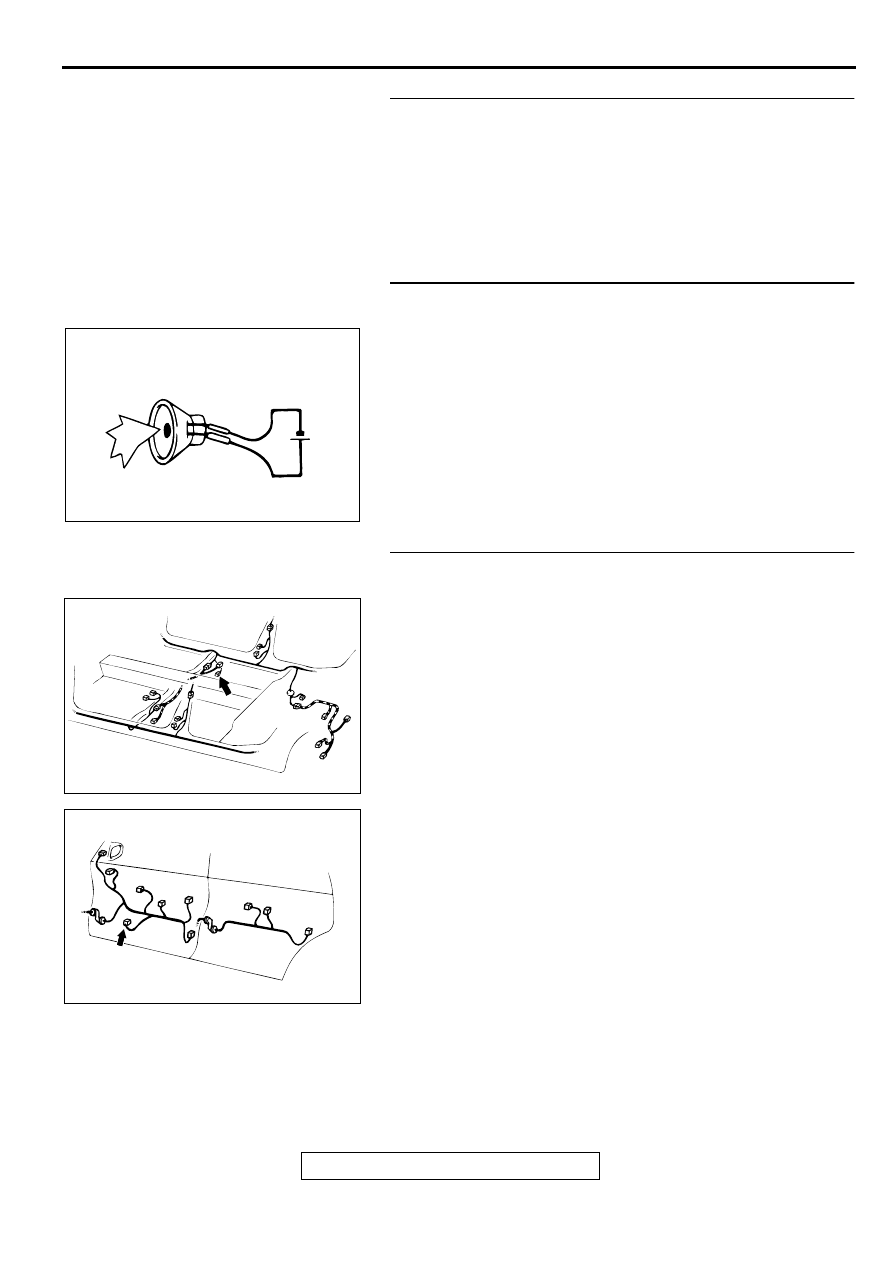

STEP 18. Check the DIN cable between amplifier and radio,
tape player and CD player.

Q: Is the DIN cable between amplifier and radio, tape player

and CD player in good condition?
YES : Repair or replace the amplifier or radio, tape player

and CD player. The door speaker (LH) should sound.

NO :  Repair or replace it. The door speaker (LH) should

sound.

STEP 19. Check the door speaker (RH).
(1) Remove the door speaker (RH).
(2) Check that the door speaker (RH) generates noise when a

5-volt voltage is applied on the door speaker (RH) terminal.

Q: Is the door speaker (RH) generating noise?

YES : Go to Step 20.
NO :  Replace the door speaker (RH). The door speaker

(RH) should sound.

STEP 20. Check door speaker (RH) connector E-01 and
amplifier connector D-17 for damage.
Q: Are harness connectors D-17 and E-01 in good

condition?
YES : Go to Step 21.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The door

speaker (RH) should sound.

ACX01868AB

5V

AC003689

CONNECTOR: D-17

AB

AC003691

DOOR (RH)

CONNECTOR: E-01

AC

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-112

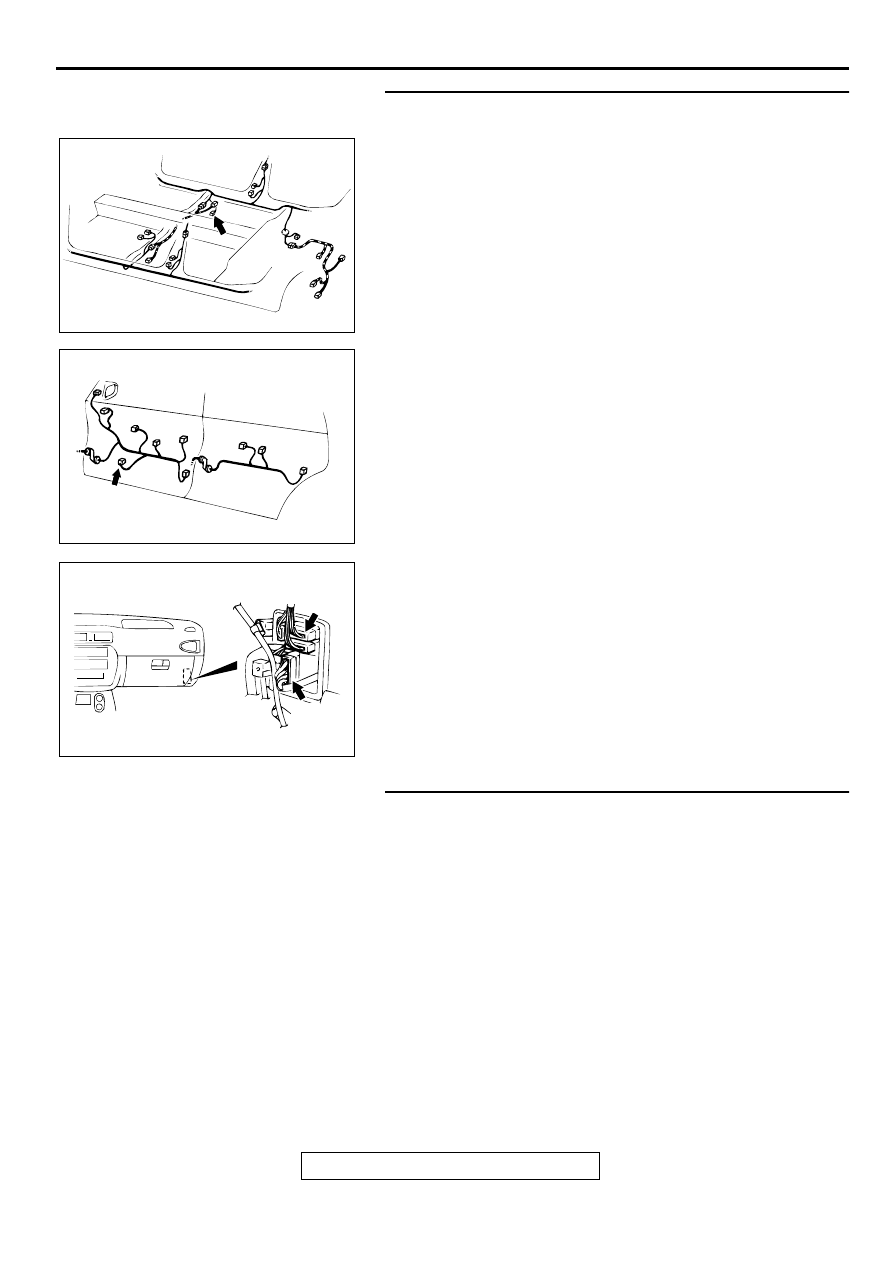

STEP 21. Check the harness wires between door speaker
(RH) connector E-01 and amplifier connector D-17.
NOTE: After inspecting intermediate connectors C-69 and C-
72, inspect the wire. If intermediate connectors C-69 and C-72
is damaged, repair or replace it. Refer to GROUP 00E,
Harness Connector Inspection

P.00E-2

.

Q: Are the harness wires between door speaker (RH)

connector E-01 and amplifier connector D-17 in good
condition?
YES : Go to Step 22.
NO :  Repair them. The door speaker (RH) should sound.

STEP 22. Check the DIN cable between amplifier and radio,
tape player and CD player.

Q: Is the DIN cable in good condition?

YES : Repair or replace the amplifier or radio, tape player

and CD player. The door speaker (RH) should sound.

NO :  Repair or replace it. The door speaker (RH) should

sound.

AC003689

CONNECTOR: D-17

AB

AC003691

DOOR (RH)

CONNECTOR: E-01

AC

AC003415 AG

CONNECTORS: C-69, C-72

CONNECTOR
BLOCK (RH)

C-69

C-72
