RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-105

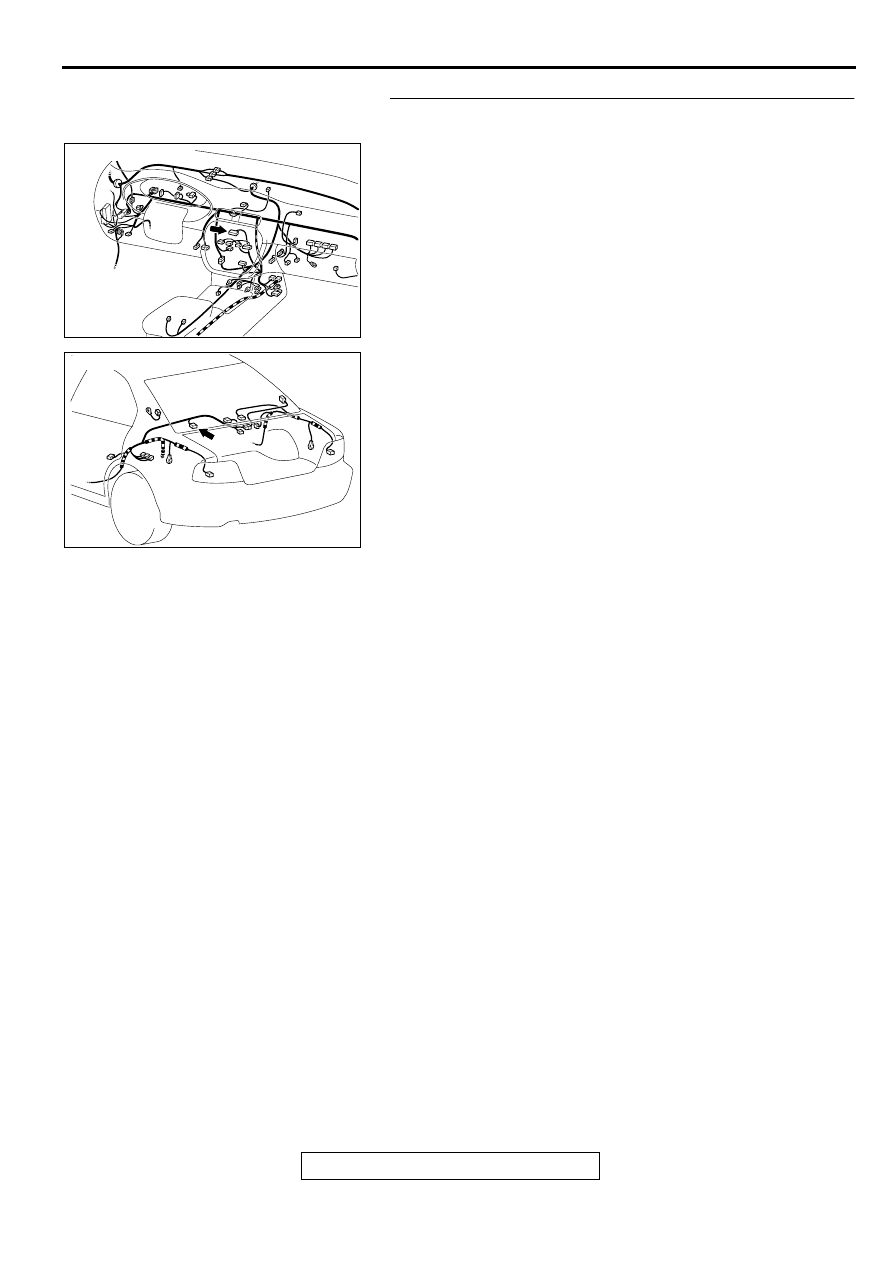

STEP 9. Check rear speaker (LH) connector F-02 and radio,
tape player and CD player connector C-31 for damage.
Q: Are harness connectors F-02 and C-31 in good

condition?
YES : Go to Step 10.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The rear

speaker (LH) should sound.

AC003089

CONNECTOR: C-31

AT

AC003085

CONNECTOR: F-02

AE

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-106

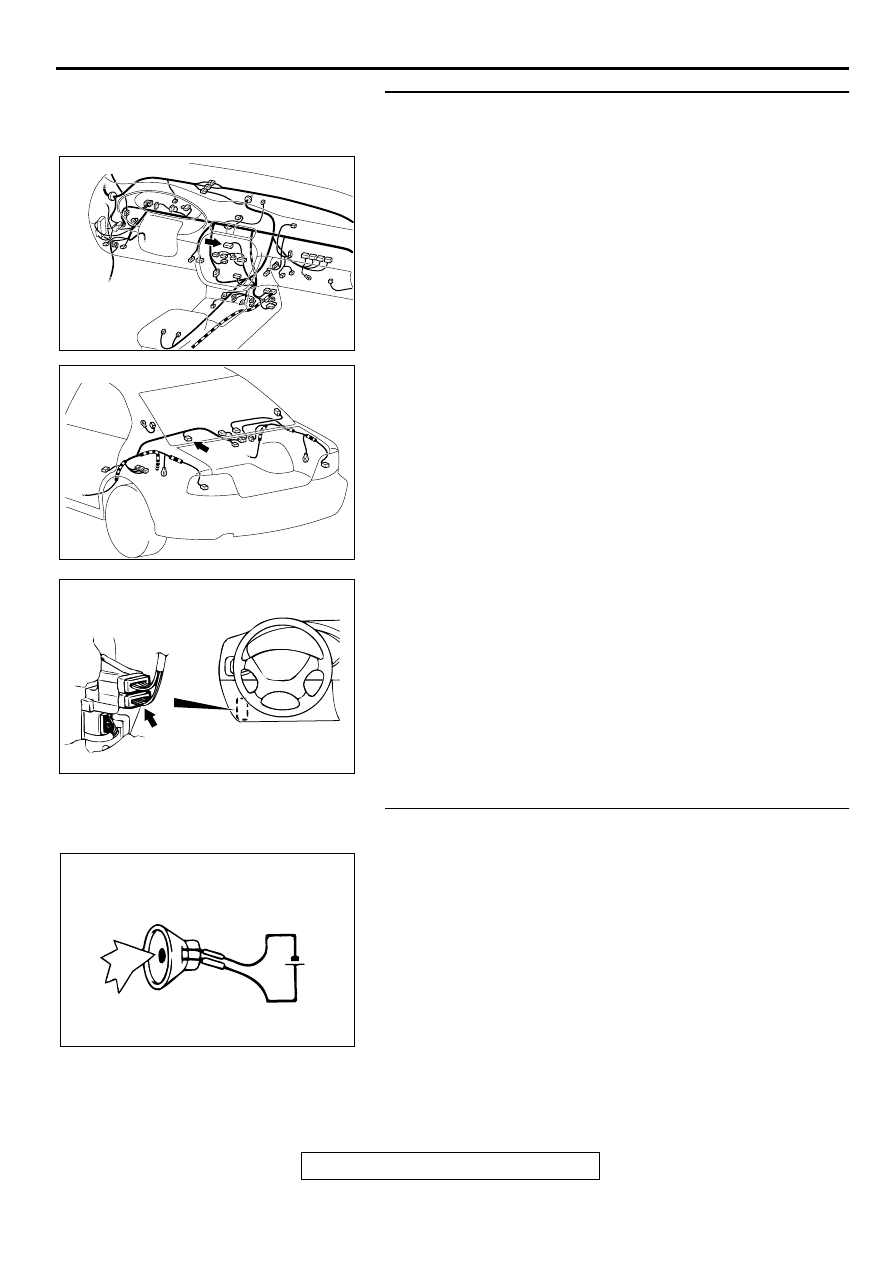

STEP 10. Check the harness wires between rear speaker
(LH) connector F-02 and radio, tape player and CD player
connector C-31.
NOTE: After inspecting intermediate connector C-67, inspect
the wire. If intermediate connector C-67 damaged, repair or
replace them. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

.

Q: Are the harness wires between the rear door speaker

(LH) connector F-02 and radio, tape player and CD
player connector C-31 in good condition?
YES : Repair or replace the radio, tape player and CD

player. The rear door speaker (LH) should sound.

NO :  Repair them. The rear door speaker (LH) should

sound.

STEP 11. Check the rear speaker (RH).
(1) Remove the rear speaker (RH).
(2) Check that the rear speaker (RH) generates noise when a

5-volt voltage is applied on the rear speaker (RH) terminal.

Q: Is the rear speaker (RH) generating noise?

YES : Go to Step 12.
NO :  Replace the rear speaker (RH). The rear speaker

(RH) should sound.

AC003089

CONNECTOR: C-31

AT

AC003085

CONNECTOR: F-02

AE

AC003079AF

CONNECTOR
BLOCK (LH)

CONNECTOR: C-67

ACX01868AB

5V

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-107

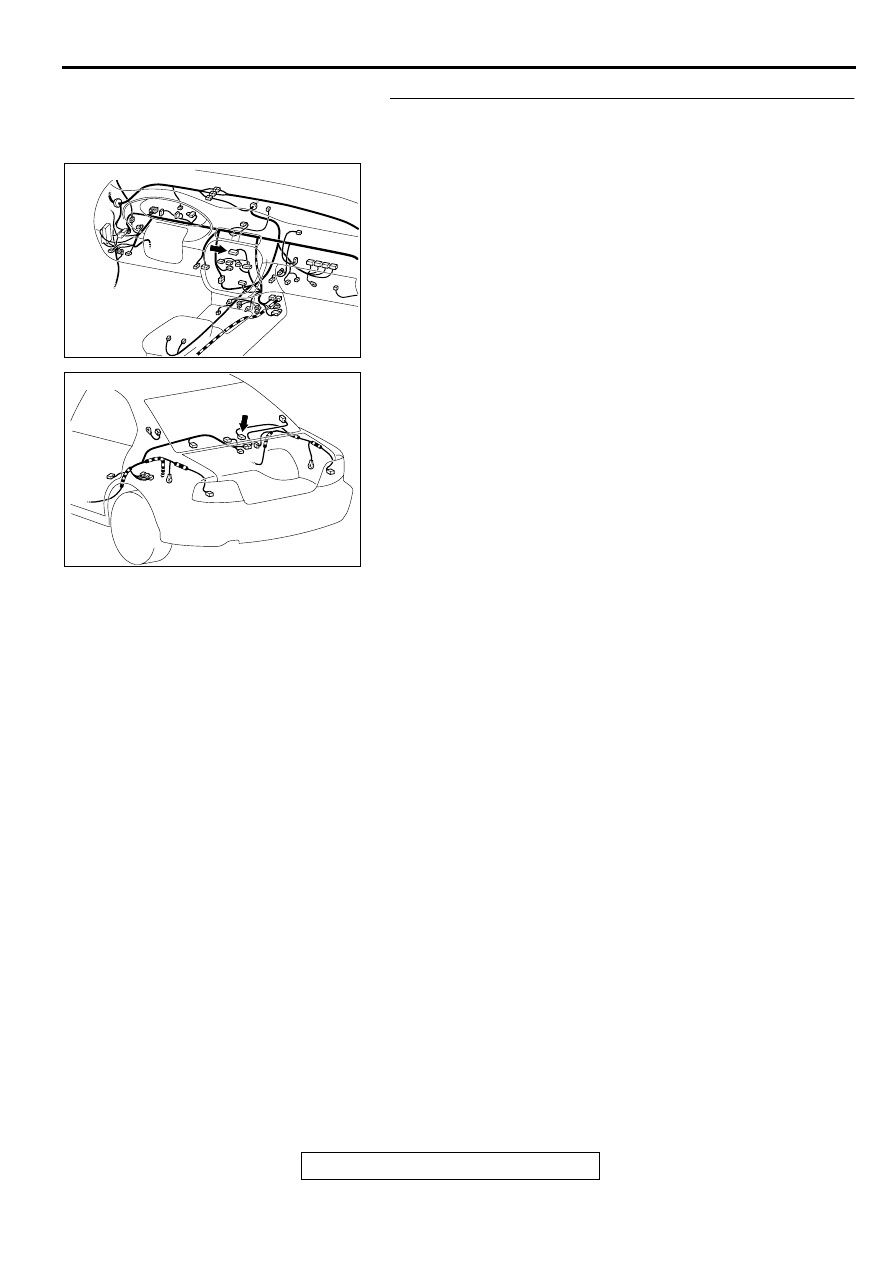

STEP 12. Check rear speaker (RH) connector F-04 and
radio, tape player and CD player connector C-31 for
damage
Q: Are harness connectors F-04 and C-31 in good

condition?
YES : Go to Step 13.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The rear

door speaker (RH) should sound.

AC003089

CONNECTOR: C-31

AT

AC003085

CONNECTOR: F-04

AF

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-108

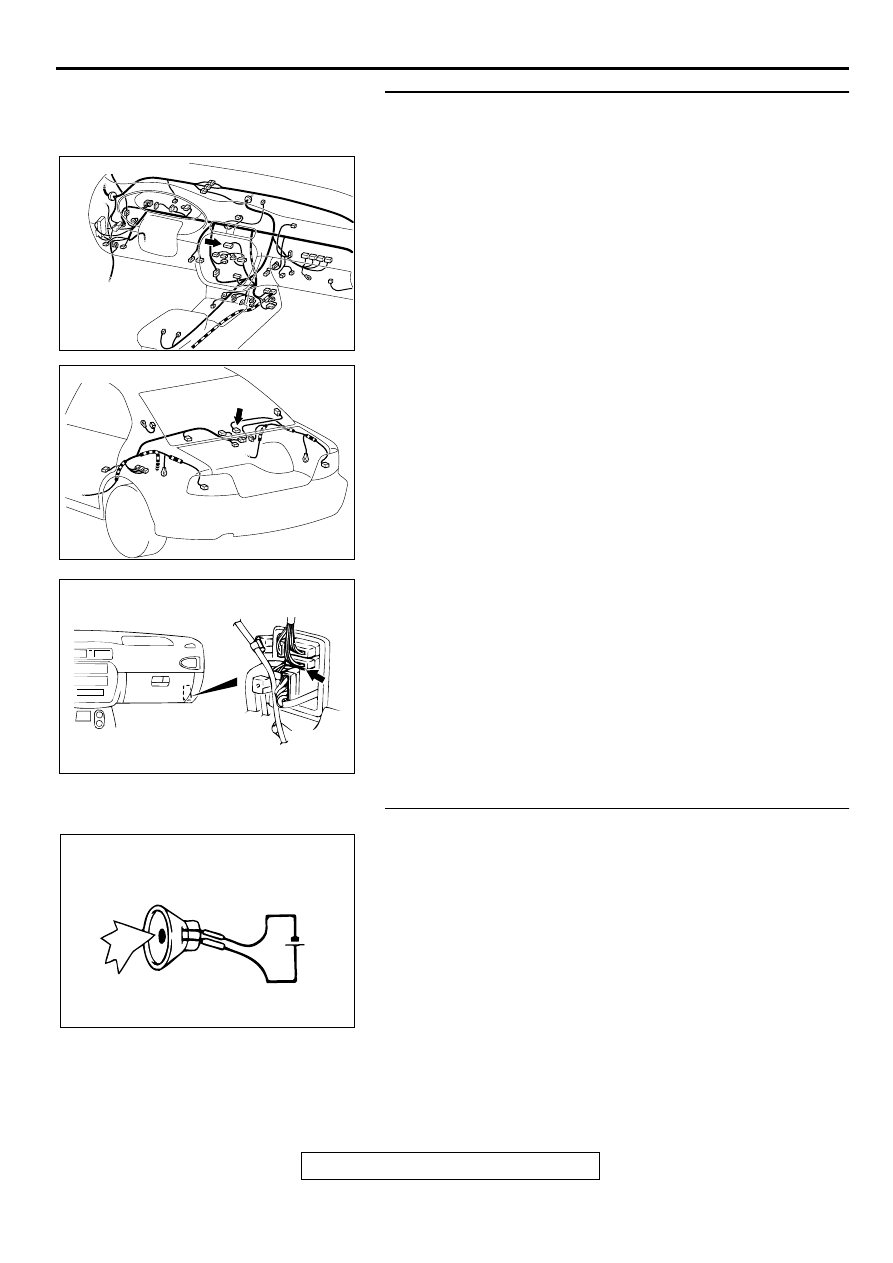

STEP 13. Check the harness wires between rear speaker
(RH) connector F-04 and radio, tape player and CD player
connector C-31.
NOTE: After inspecting intermediate connector C-71, inspect
the wire. If intermediate connector C-71 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

.

Q: Are the harness wires between rear speaker (RH)

connector F-04 and radio, tape player and CD player
connector C-31 in good condition?
YES : Repair or replace the radio, tape player and CD

player. The rear speaker (RH) should sound.

NO :  Repair them. The rear speaker (RH) should sound.

STEP 15. Check the door speaker (LH).
(1) Remove the door speaker (LH).
(2) Check that the door speaker (LH) generates noise when a

5-volt voltage is applied on the door speaker (LH) terminal.

Q: Is the door speaker (LH) generating noise?

YES : Go to Step 16.
NO :  Replace the door speaker (LH). The door speaker

(LH) should sound.

AC003089

CONNECTOR: C-31

AT

AC003085

CONNECTOR: F-04

AF

AC003415 AC

CONNECTOR: C-71

CONNECTOR
BLOCK (RH)

ACX01868AB

5V
