STEP 3. Check door speaker (LH) connector E-18 and
radio, tape player and CD player connector C-31 for
damage.
Q: Are harness connectors E-18 and C-31 in good

condition?
YES : Go to Step 4.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The door

speaker (LH) should sound.

AC003089

CONNECTOR: C-31

AT

AC003690

CONNECTOR: E-18

AC

DOOR (LH)

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-102

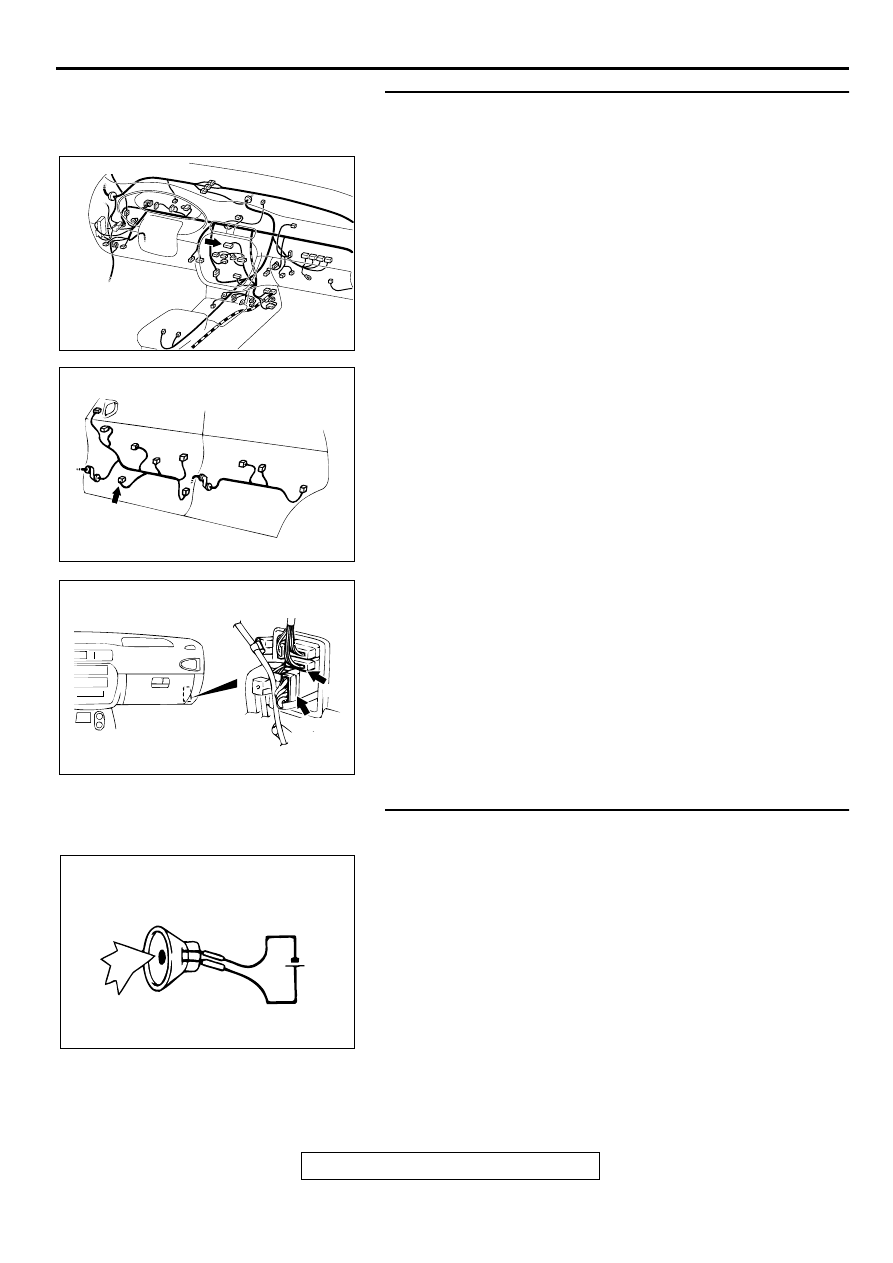

STEP 4. Check the harness wires between door speaker
(LH) connector E-18 and radio, tape player and CD player
connector C-31.
NOTE: After inspecting intermediate connector C-68, inspect
the wire. If intermediate connector C-68 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

.

Q: Are the harness wires between door speaker (LH)

connector E-18 and radio, tape player and CD player
connector C-31 in good condition?
YES : Repair or replace the radio, tape player and CD

player. The door speaker (LH) should sound.

NO :  Repair them. The door speaker (LH) should sound.

STEP 5. Check the door speaker (RH).
(1) Remove the door speaker (RH).
(2) Check that the door speaker (RH) generates noise when a

5-volt voltage is applied on the door speaker (RH) terminal.

Q: Is the door speaker (RH) generating noise?

YES : Go to Step 6.
NO :  Replace the door speaker (RH). The door speaker

(RH) should sound.

AC003089

CONNECTOR: C-31

AT

AC003690

CONNECTOR: E-18

AC

DOOR (LH)

AC003079AG

CONNECTOR
BLOCK (LH)

CONNECTOR: C-68

ACX01868AB

5V

RADIO WITH TAPE PLAYER AND CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-103

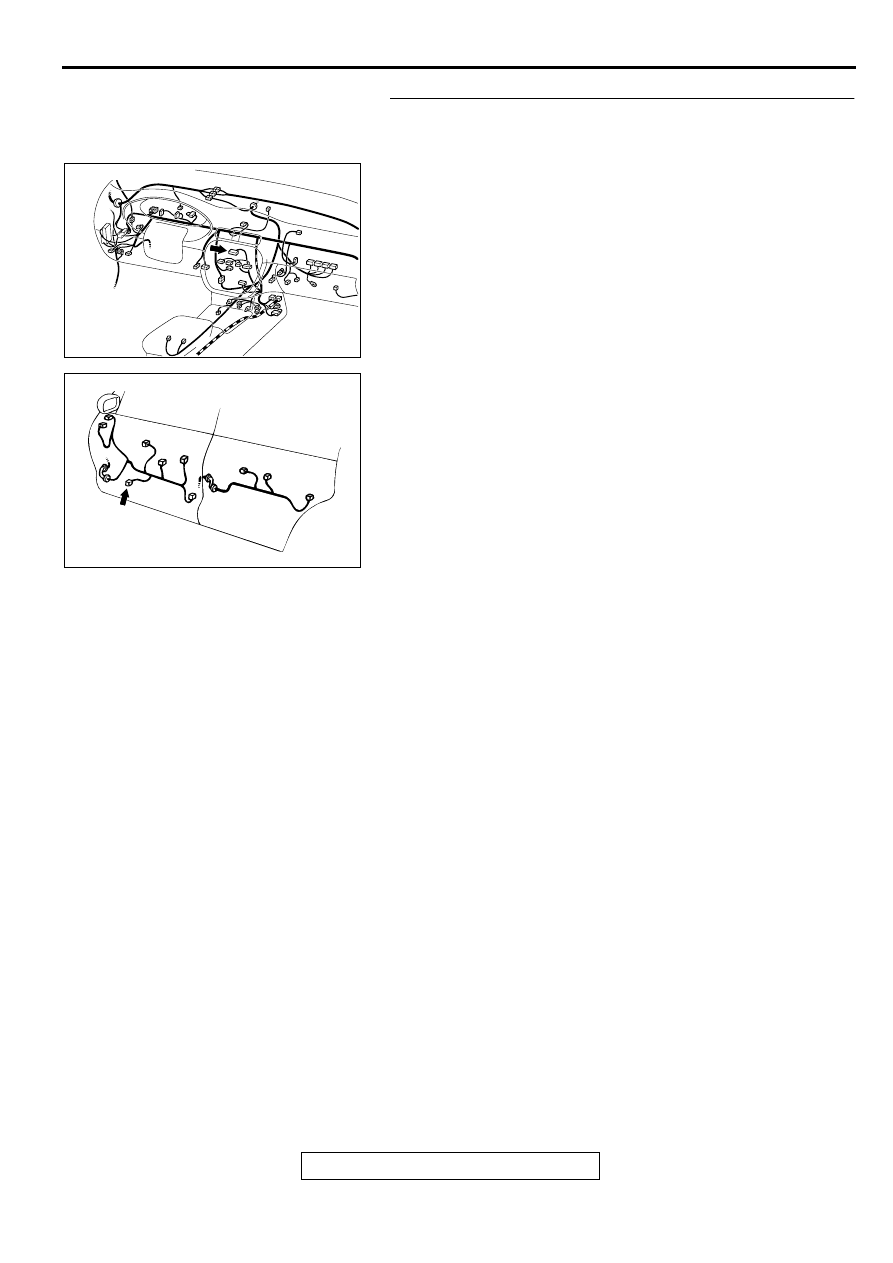

STEP 6. Check door speaker (RH) connector E-01 and
radio, tape player and CD player connector C-31 for
damage.
Q: Are harness connectors E-01 and C-31 in good

condition?
YES : Go to Step 7.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

. The door

speaker (RH) should sound.

AC003089

CONNECTOR: C-31

AT

AC003691

DOOR (RH)

CONNECTOR: E-01

AC

TSB Revision

CHASSIS ELECTRICAL

RADIO WITH TAPE PLAYER AND CD PLAYER

54A-104

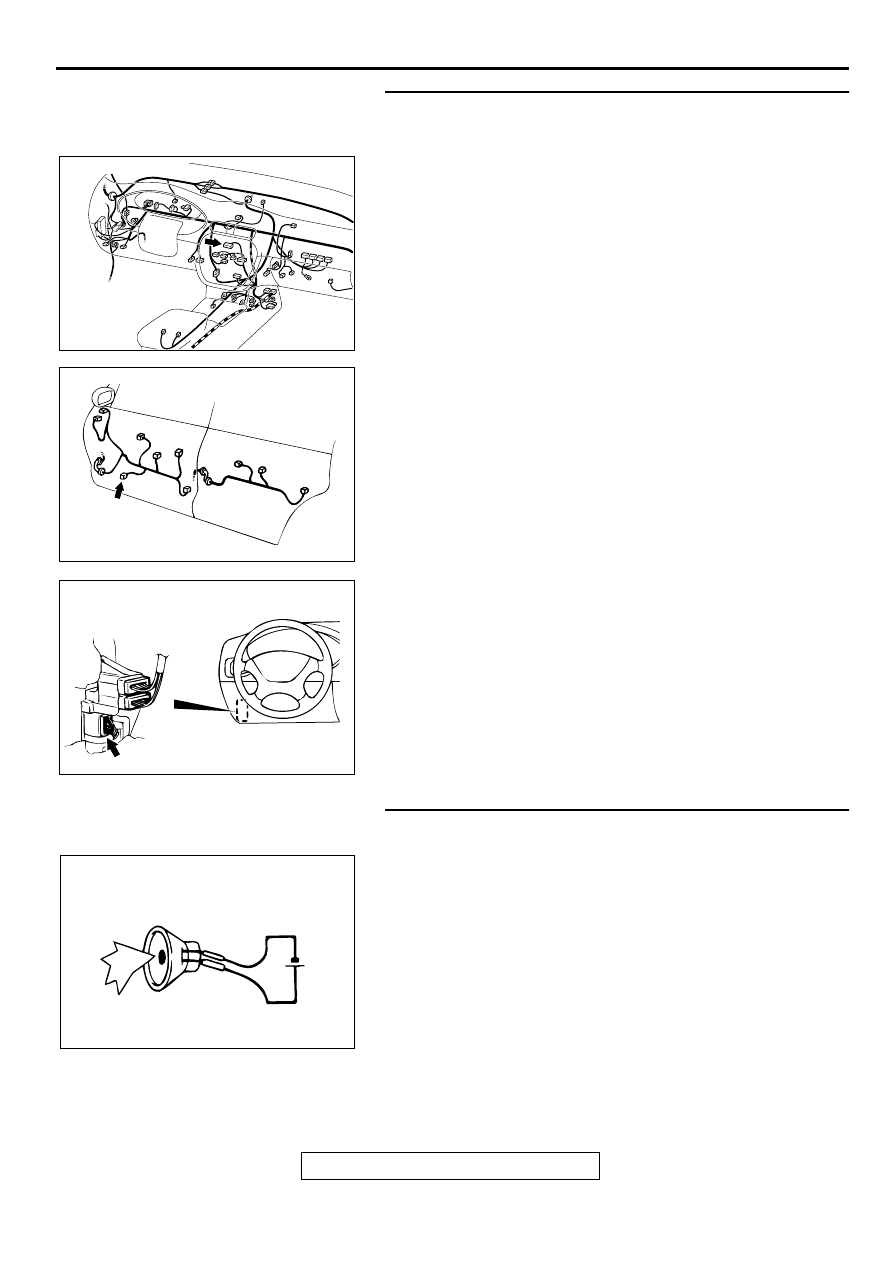

STEP 7. Check the harness wires between door speaker
(RH) connector E-01 and radio, tape player and CD player
connector C-31.
NOTE: After inspecting intermediate connector C-72, inspect
the wire. If intermediate connector C-72 is damaged, repair or
replace it. Refer to GROUP 00E, Harness Connector
Inspection

P.00E-2

.

Q: Are the harness wires between door speaker (RH)

connector E-01 and radio, tape player and CD player
connector C-31 in good condition?
YES : Repair or replace the radio, tape player and CD

player. The door speaker (RH) should sound.

NO :  Repair them. The door speaker (RH) should sound.

STEP 8. Check the rear speaker (LH).
(1) Remove the rear speaker (LH).
(2) Check that the rear speaker (LH) generates noise when a

5-volt voltage is applied on the rear speaker (LH) terminal.

Q: Is the rear speaker (LH) generating noise?

YES : Go to Step 9.
NO :  Replace the rear speaker (LH). The rear door speaker

(LH) should sound.

AC003089

CONNECTOR: C-31

AT

AC003691

DOOR (RH)

CONNECTOR: E-01

AC

AC003415 AE

CONNECTORS: C-71, C-72

CONNECTOR
BLOCK (RH)

C-71

C-72

ACX01868AB

5V
