HEADLIGHT, FRONT SIDE MARKER LIGHT AND POSITION LIGHT ASSEMBLY

TSB Revision

CHASSIS ELECTRICAL

54A-69

2. Four lines of adhesive tape (or equivalent markings) are

required on screen or wall:

(1) Position a vertical tape or mark so that it is aligned with

the vehicle center line.

(2) Position a horizontal tape or mark with reference to

center line of headlight bulb.

(3) Position a vertical tape or mark on the screen with

reference to the center line of each headlight bulb.

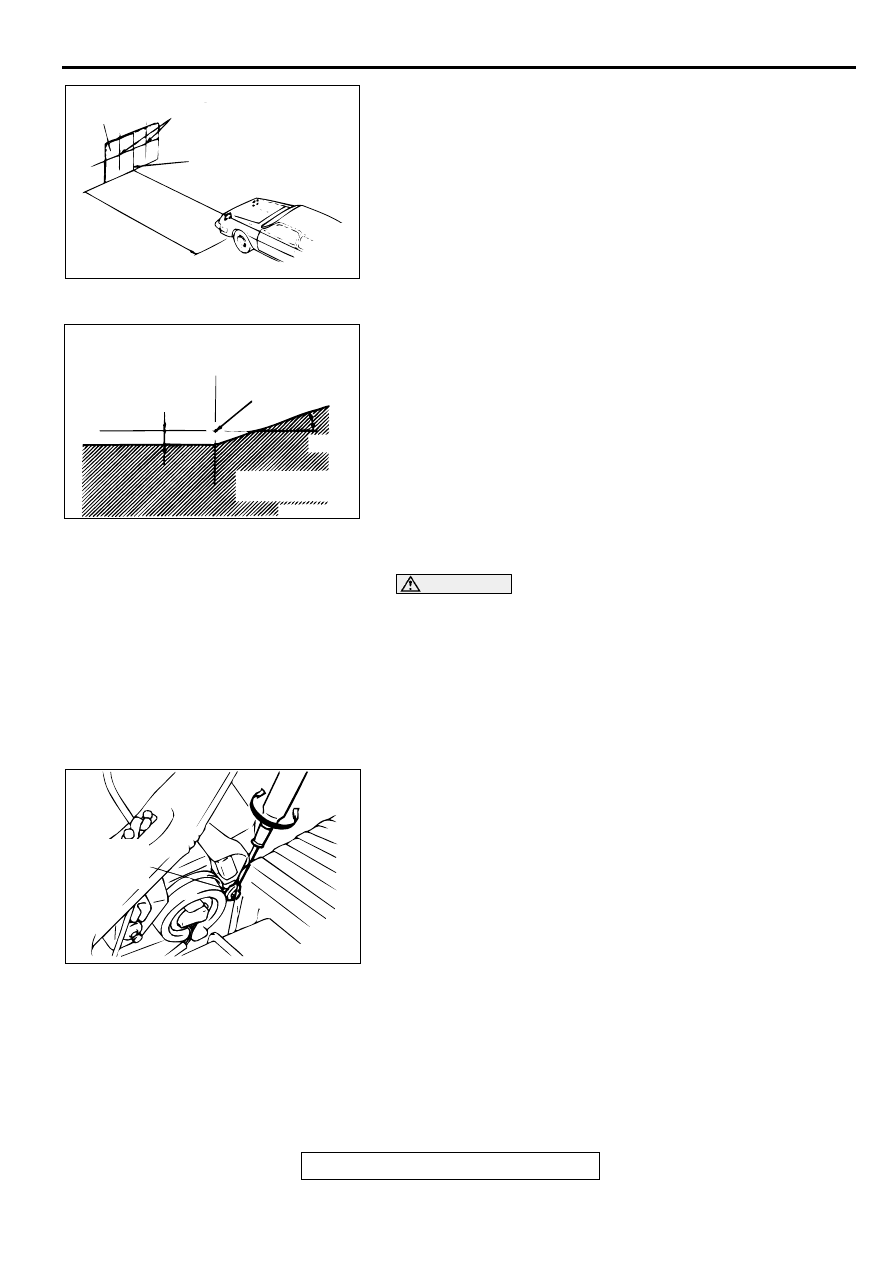

Visual Headlight Adjustment
1. A properly aiming low-beam will on the aiming screen 3m

(9.8 feet) in front the vehicle. The shaded area as shown in
the illustration indicates high intensity zone.

NOTE: 3m (9.8feet)in front of the vehicle must be the
distance measured from the headlight center mark.

Standard value:
(Vertical direction) 21mm (0.8.inch) below horizontal
(H)
(Horizontal direction) Position where the 15 degree
angle sloping section intersects the vertical line (V)

2. When adjusting headlight, disconnect the other headlight

harness.

CAUTION

Do not a headlight for more than three minutes or the
plastic headlight lens will be deformed.
3. Turn the adjusting screws, adjust low-beam of the

headlights to match the specified pattern on the aiming
screen.

NOTE: If the visual low-beam headlight adjustment is made,
high beam adjustment is not necessary.

Vertical Adjusting
1. Turn the adjusting screw so that the low-beam axis meets

the standard value.

2. Check to see if the light distribution projected on the aiming

screen is the same as the light distribution pattern described
in Visual Headlight Adjustment.

3. If the differ, turn the vertical adjusting screw to adjust the

vertical angle until the light distribution coincides with the
correct lighting pattern.

ACX01794 AB

HEADLIGHT CENTER

SCREEN

VEHICLE CENTER LINE

3m (9.8 ft)

ACX01800

DISTANCE OF
VERTICAL
DIRECTION

HEADLIGHT
CENTER

HIGH INTENSITY

ZONE

15

(H)

(V)

AB

AC002896AB

VERTICAL
ADJUSTING
SCREW

TSB Revision

CHASSIS ELECTRICAL

HEADLIGHT, FRONT SIDE MARKER LIGHT AND POSITION LIGHT ASSEMBLY

54A-70

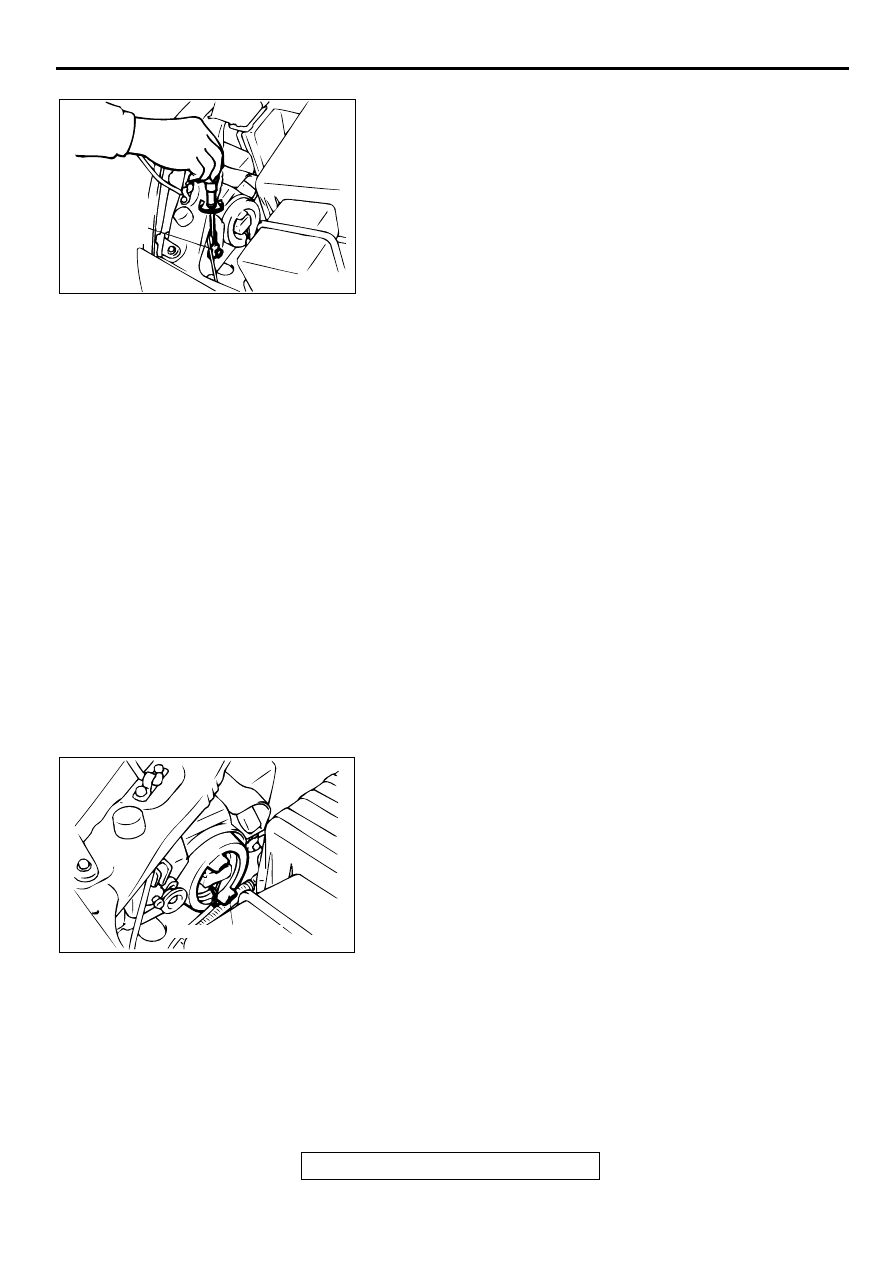

Horizontal Adjusting
1. Check to see if the light distribution projected on the aiming

screen is the same as the light distribution pattern described
in Visual Headlight Adjustment.

2. If they differ, turn the horizontal adjusting screw to adjust the

horizontal angle until the light distribution coincides with the
correct lighting pattern.

INTENSITY MEASUREMENT

M1542001000099

Using a photometer, and following its manufacturer's instruction
manual, measure the headlight intensity and check to be sure
that the limit value is satisfied.

Limit: 20,000 cd or more

NOTE: When measuring the intensity, maintain an engine
speed of 2,000 r/min, with the battery fully charged.
There may be special local regulations pertaining to headlight
intensity. Be sure to make any adjustments necessary to satisfy
such regulations.
If an illuminometer is used to make the measurements, convert
its values to photometer values by using the following formula.

I =Er2 Where:

•

I = intensity (cd)

•

E = illumination (lux)

•

r = distance (m) from headlights to illuminometer

BULB REPLACEMENT

M1542001300108

<Headlight Bulb>

1. Disconnect the connector.

2. Remove the socket cover.

AC002897

HORIZONTAL
ADJUSTING
SCREW

AB

AC002898AB

SOCKET COVER

HEADLIGHT, FRONT SIDE MARKER LIGHT AND POSITION LIGHT ASSEMBLY

TSB Revision

CHASSIS ELECTRICAL

54A-71

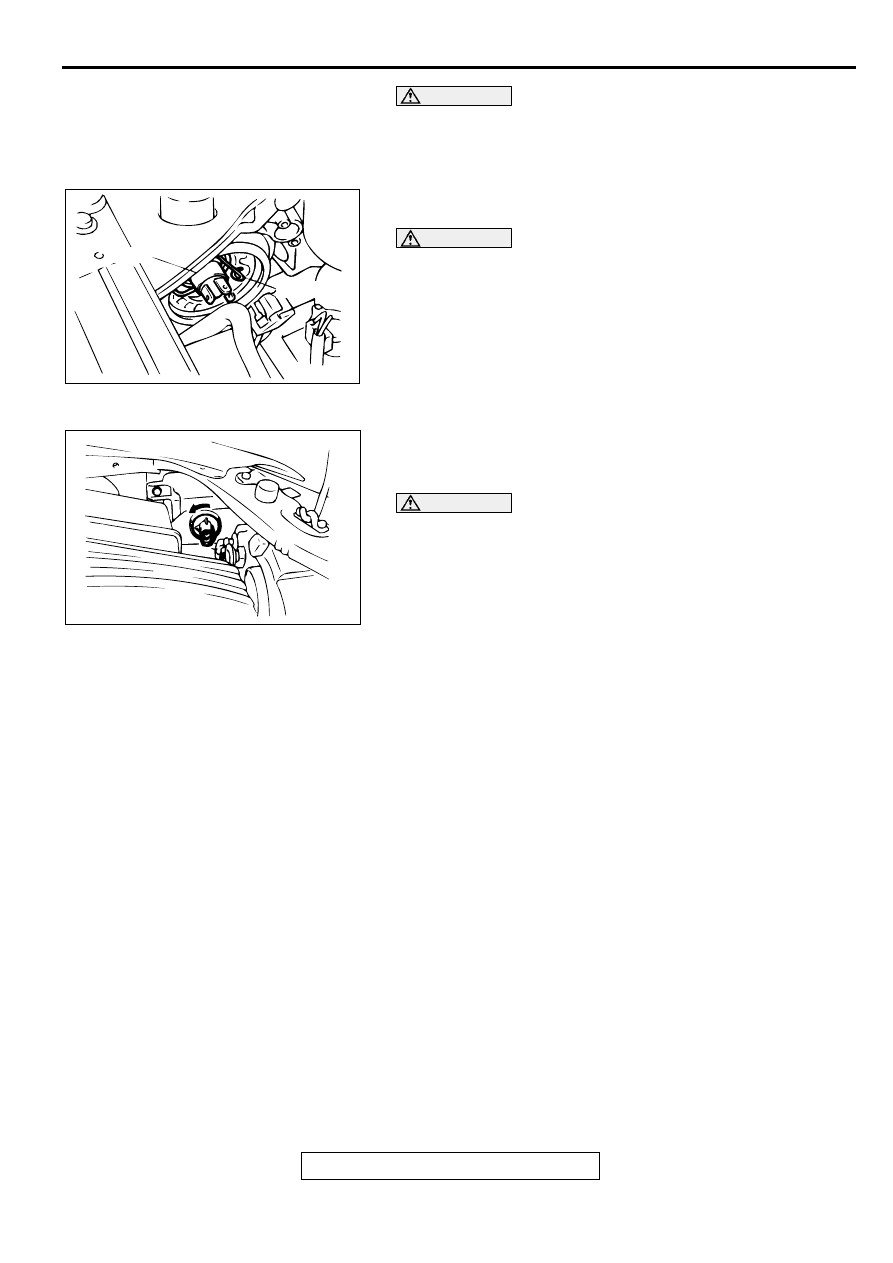

CAUTION

Do not touch the surface of the bulb with hands or dirty
gloves as the bulb may pop after a short time. If the
surface does become dirty, clean it with alcohol or thinner,
and let it dry thoroughly before installing.
3. Unhook the spring securing the bulb, and then remove the

bulb.

CAUTION

Do not touch the surface of the bulb with hands or dirty
gloves as the bulb may pop after a short time. If the
surface does become dirty, clean it with alcohol or thinner,
and let it dry thoroughly before installing.

4. Install the spring and sealing cover securely after the bulb

replacement, or the lens will be out of focus, or water will get
inside the light unit.

<Turn-signal Light and Position LIght Bulb>

1. Disconnect the connector.

2. Turn the bulb socket counter clockwise together with the

bulb, and remove the bulb.

CAUTION

If the bulb socket is not securely installed, moisture will
enter the lens.

AC002899

BULB

SPRING

AB

AAC002900AB

TSB Revision

CHASSIS ELECTRICAL

HEADLIGHT, FRONT SIDE MARKER LIGHT AND POSITION LIGHT ASSEMBLY

54A-72

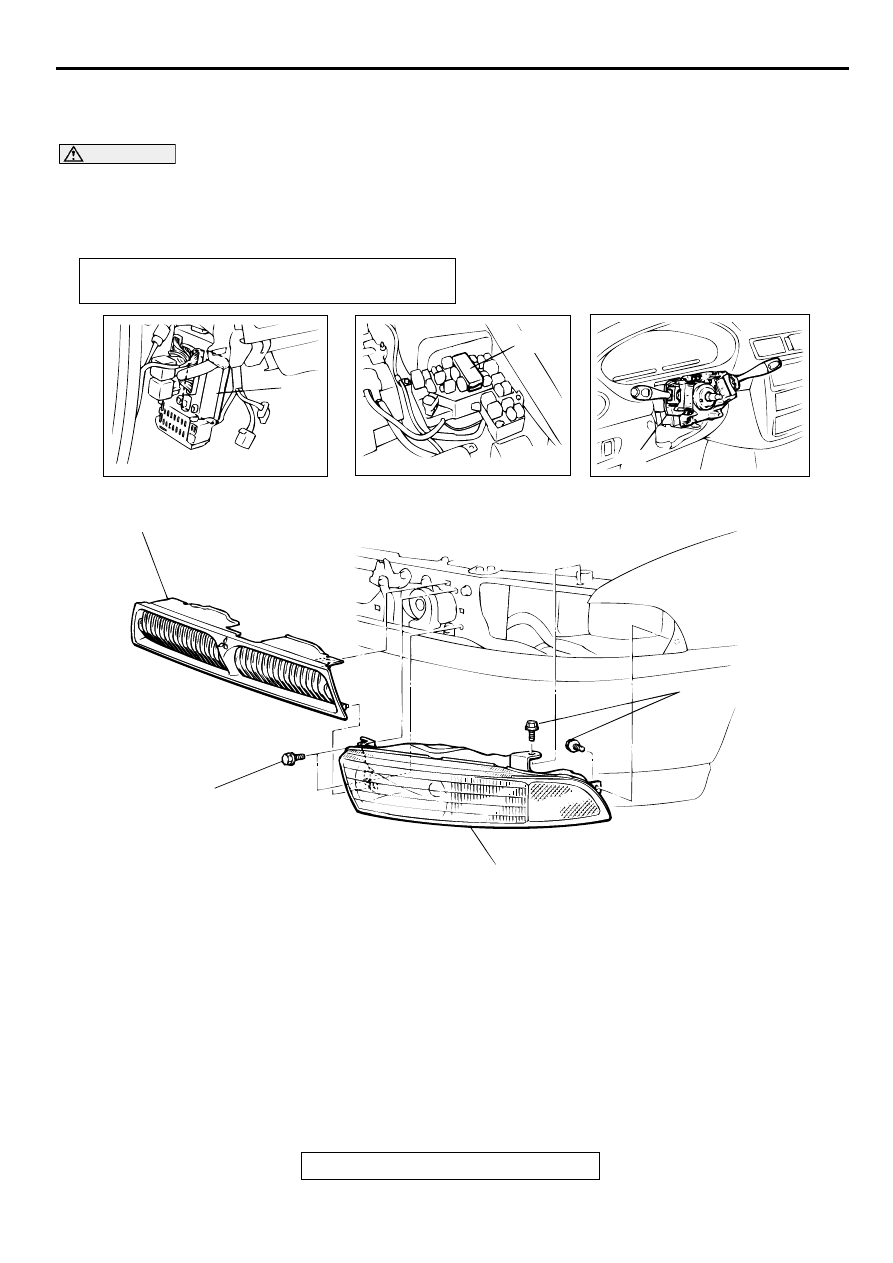

HEADLIGHT AND FRONT COMBINATION LIGHT REMOVAL AND INSTALLATION

REMOVAL AND INSTALLATION

M1542002700080

WARNING

•

Before removal of the air bag module, refer to GROUP 52B, SRS Service Precautions and
Air Bag Module and Clock Spring

P.52B-15

.

•

When removing and installing the steering wheel, do not let it bump against the air bag
module.

Post-installation operation
Headlight aiming adjustment (Refer to

P.54A-68

.)

AC002901

1

4

5

4.9 N·m
43 in-lb

4.9 N·m
43 in-lb

AB

2

3

1.

ETACS-ECU (REFER TO GROUP
42, KEYLESS ENTRY SYSTEM

P.37A-20

.)

2.

FRONT-ECU

3.

COLUMN SWITCH (REFER TO
GROUP 37, STEERING WHEEL
AND SHAFT

P.37A-20

.)

HEADLIGHT REMOVAL STEPS

<<A>>

4.

RADIATOR GRILLE

5.

HEADLIGHT, FRONT TURN-
SIGNAL LIGHT AND POSITION
LIGHT ASSEMBLY
