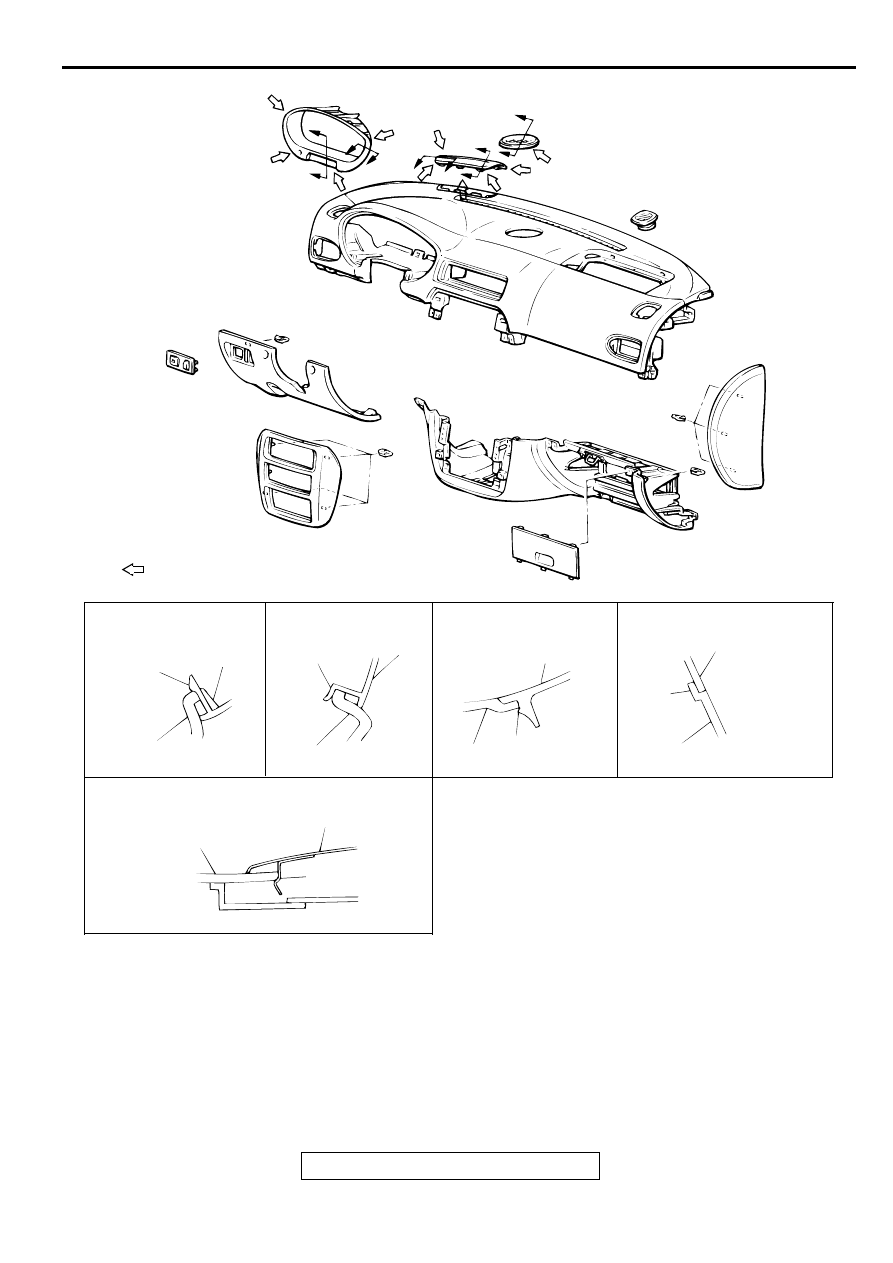

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-9

AC003141AB

I

I

J

J

K

K

L

L

M

M

NOTE
      : Claw position

SECTION I – I

SECTION M – M

SECTION J – J

SECTION K – K

SECTION L – L

CLAW

METER BEZEL

INSTRUMENT
PANEL ASSEMBLY

CLAW

METER BEZEL

INSTRUMENT
PANEL ASSEMBLY

INSTRUMENT
PANEL ASSEMBLY

SPEAKER GRILLE

CLAW

INSTRUMENT
PANEL UPPER PLUG

CLAW

INSTRUMENT
PANEL ASSEMBLY

INSTRUMENT
PANEL UPPER PLUG

INSTRUMENT
PANEL ASSEMBLY

CLAW

INSTRUMENT PANEL ASSEMBLY

TSB Revision

INTERIOR

52A-10

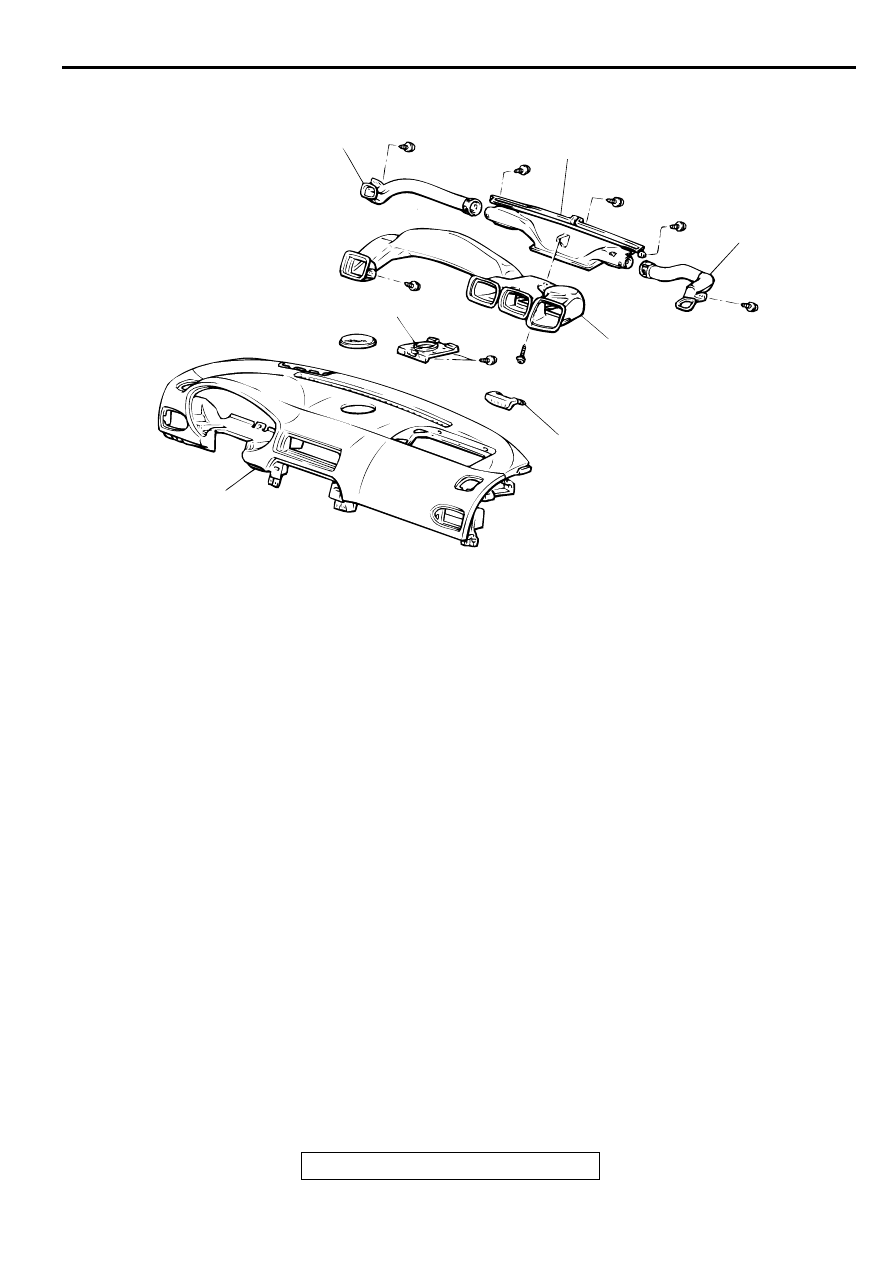

DISASSEMBLY AND ASSEMBLY

M1521001900075

AC003142AB

1

1

2

3

4

5

6

c

c

c

c

c

c

c

b

DISASSEMBLY STEPS

1. SIDE DEFROSTER DUCT
2. DEFROSTER DUCT
3. DISTRIBUTION DUCT

4. SPEAKER PANEL
5. AIR BAG REINFORCEMENT
6. INSTRUMENT PANEL

DISASSEMBLY STEPS (Continued)

FLOOR CONSOLE ASSEMBLY

TSB Revision

INTERIOR

52A-11

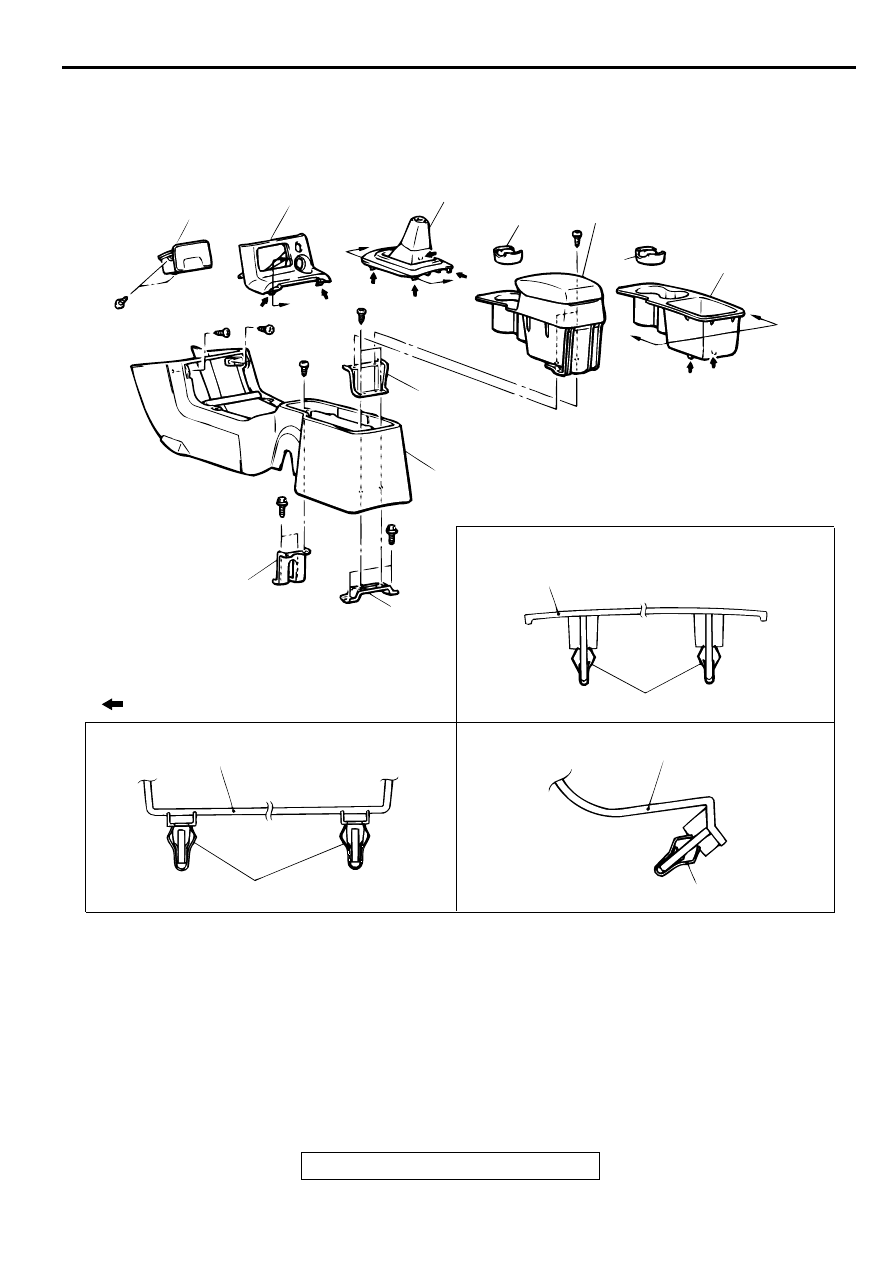

FLO O R  C O N SO LE A SSEM BLY

REMOVAL AND INSTALLATION

M1521002200079

AC003143AB

1

2

3

4

5

6

7

8

9

10

11

A

A

B

B

C

C

NOTE
      : Clip position

<VEHICLES
WITH ARMREST>

<VEHICLES
WITHOUT ARMREST>

SECTION B – B

SECTION A – A

SECTION C – C

SHIFT LEVER PANEL ASSEMBLY

CLIPS

CLIP

CENTER LOWER PANEL ASSEMBLY

CLIPS

CUP TRAY

REMOVAL STEPS

1. SHIFT LEVER PANEL ASSEMBLY
2. CUP TRAY <VEHICLES WITHOUT

ARMREST>

3. CUP HOLDER BOTTOM PANEL
4. ARMREST ASSEMBLY <VEHICLES

WITH ARMREST>

5. CUP HOLDER BOTTOM PANEL

6. TRAY BRACKET A <VEHICLES

WITH ARMREST>

7. FLOOR CONSOLE
8. CENTER LOWER PANEL

ASSEMBLY

9. ASHTRAY
10. CONSOLE BRACKET C
11. CONSOLE BRACKET A

REMOVAL STEPS (Continued)

TRIMS

TSB Revision

INTERIOR

52A-12

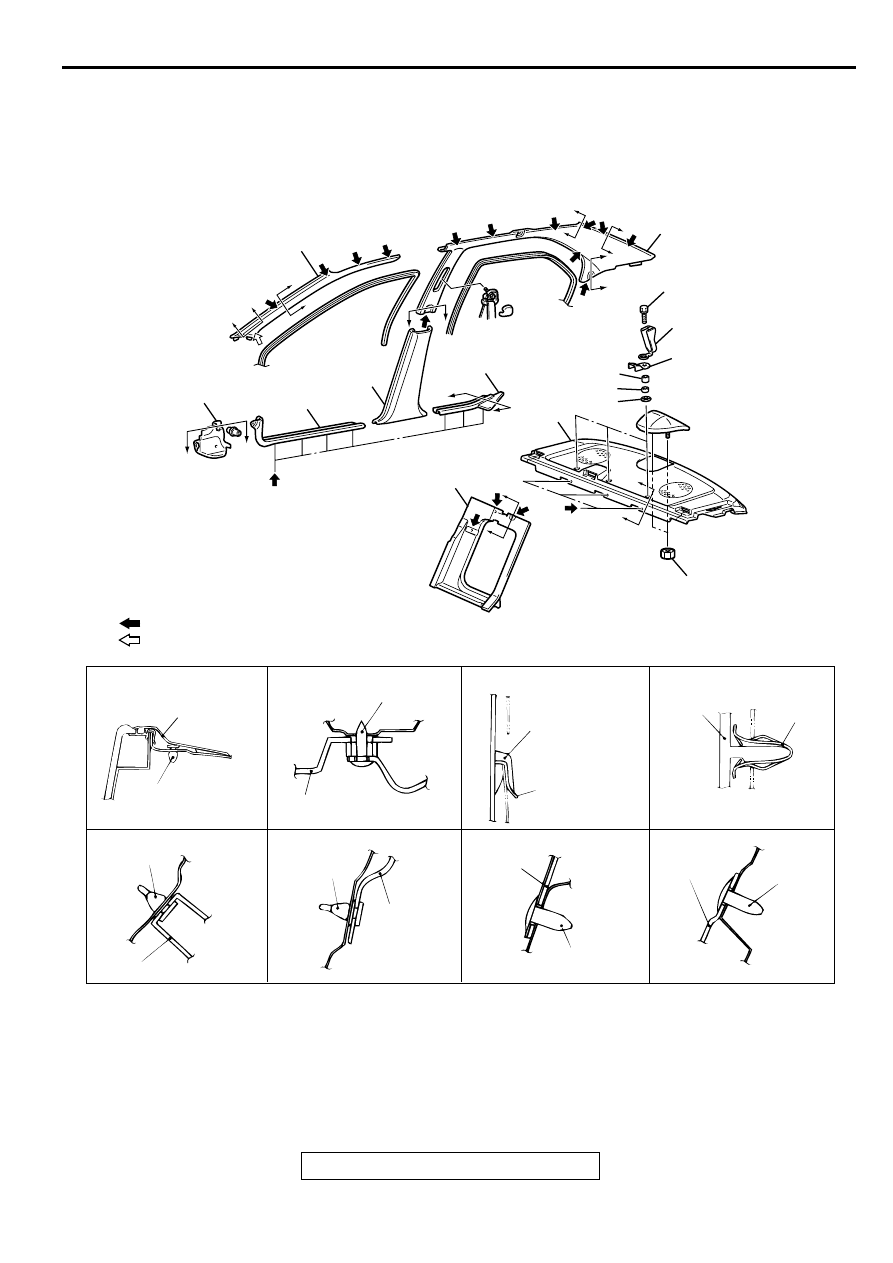

TR IM S

 REMOVAL AND INSTALLATION

M1521001100079

AC003718AB

SECTION A – A

SECTION E – E

SECTION B – B

SECTION F – F

SECTION C – C

SECTION G – G

SECTION D – D

SECTION H – H

SCUFF PLATE

CLIP

CLIP

REAR PILLAR TRIM

CLIP

CLIP

COWL SIDE TRIM

REAR
PILLAR
TRIM

CLAW

FRONT
PILLAR TRIM

CLIP

REAR
SHELF
TRIM

CLIP

CLIP

REAR
PILLAR
TRIM

SHELF FRONT
COVER

1

2

3

4

5

6

7

8

9

11

12

13

22 N·m
16 ft-lb

A

A

B

B

C

C

D

D

E

E

F

F

D

D

D

D

G

G

H

H

NOTE
      : Clip position
      : Claw position

10

5 N·m
44 in-lb

TRIMS REMOVAL STEPS

1. FRONT SCUFF PLATE
2. REAR SCUFF PLATE
3. COWL SIDE TRIM
4. FRONT PILLAR TRIM
5. CENTER PILLAR LOWER TRIM
6. REAR PILLAR TRIM

7. REAR SHELF TRIM
8. SHELF FRONT COVER

UPPER TETHER ANCHOR
REMOVAL STEPS

9. TETHER ANCHOR BRACKET
10. COVER

TRIMS REMOVAL STEPS
