SHOCK ABSORBER ASSEMBLY

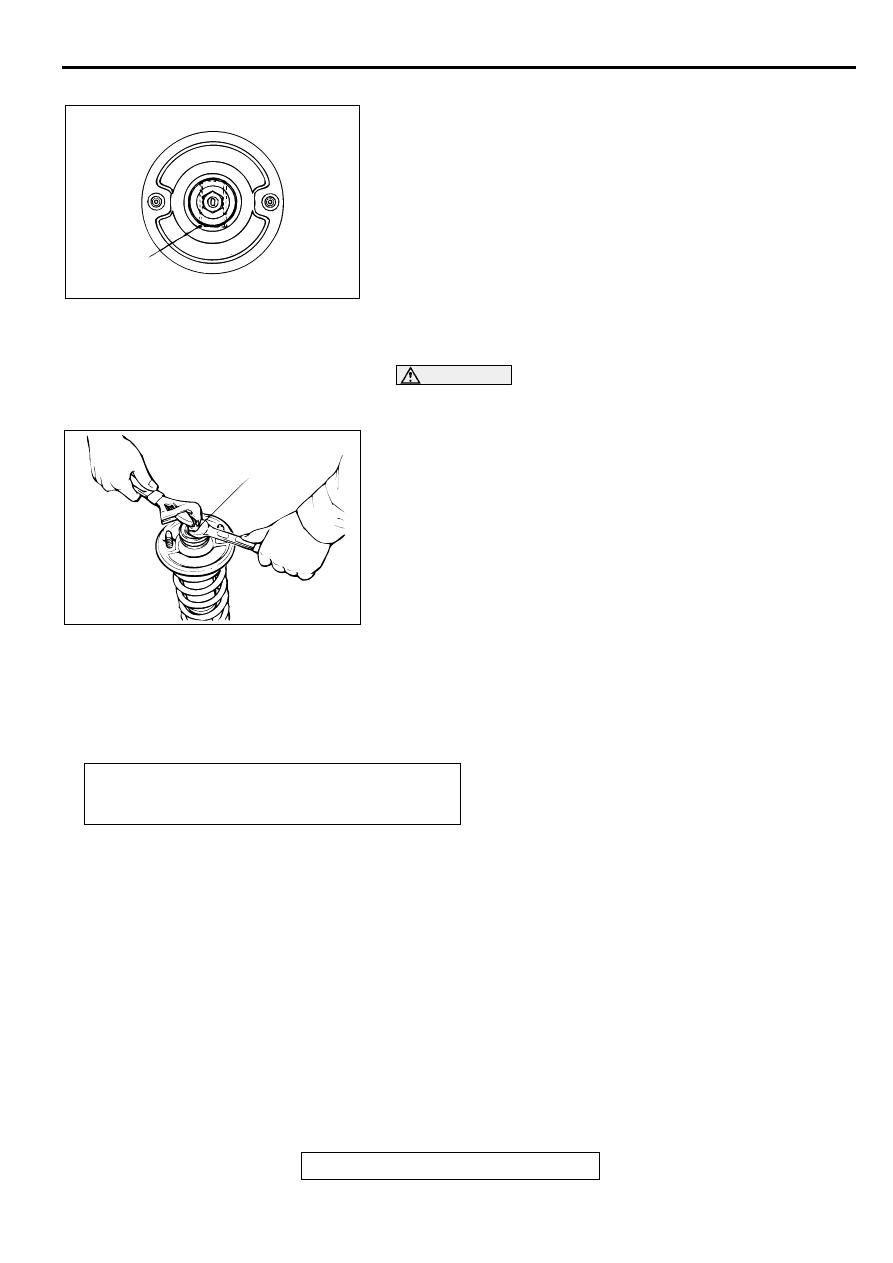

TSB Revision

REAR SUSPENSION

34-17

INSPECTION

M1341002600020

•

Check the rubber parts for cracks and wear.

•

Check the shock absorber for malfunctions, oil leakage, or
abnormal noise.

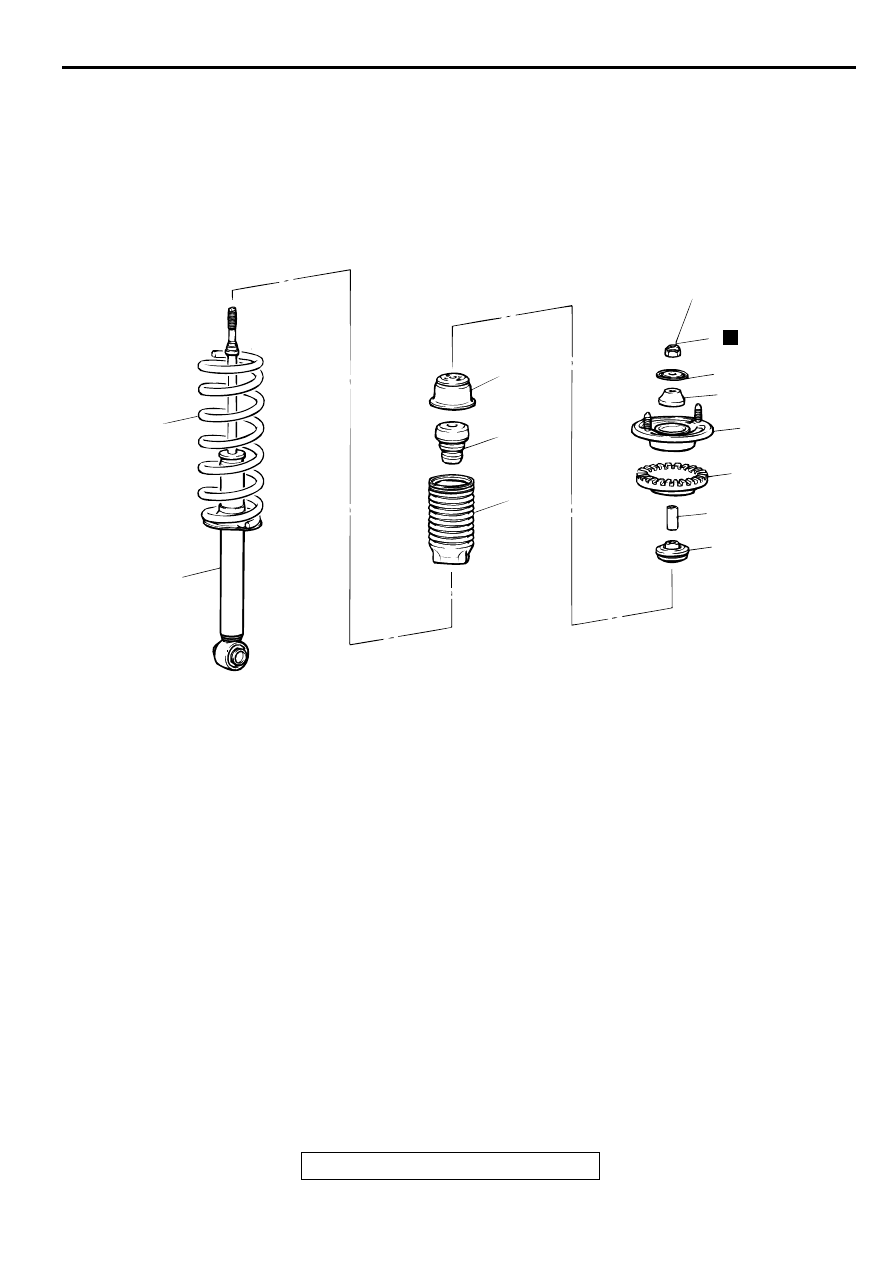

DISASSEMBLY AND ASSEMBLY

M1341005300051

Required Special Tools:

•

MB991237: Spring Compressor Body

•

MB991239: Arm Set

AC003097

N

8

11

12

20 – 25 N·m
15 – 18 ft-lb

9

AB

10

7

6

5

4

3

2

1

DISASSEMBLY STEPS

<<A>>

>>C<<

1.

JAM NUT

2.

WASHER

3.

UPPER BUSHING A

>>B<<

4.

UPPER BRACKET ASSEMBLY

5.

UPPER SPRING PAD

6.

COLLAR

7.

UPPER BUSHING B

8.

CUP ASSEMBLY

9.

BUMP RUBBER

10. DUST COVER

>>A<<

11. COIL SPRING
12. SHOCK ABSORBER ASSEMBLY

DISASSEMBLY STEPS
 (Continued)

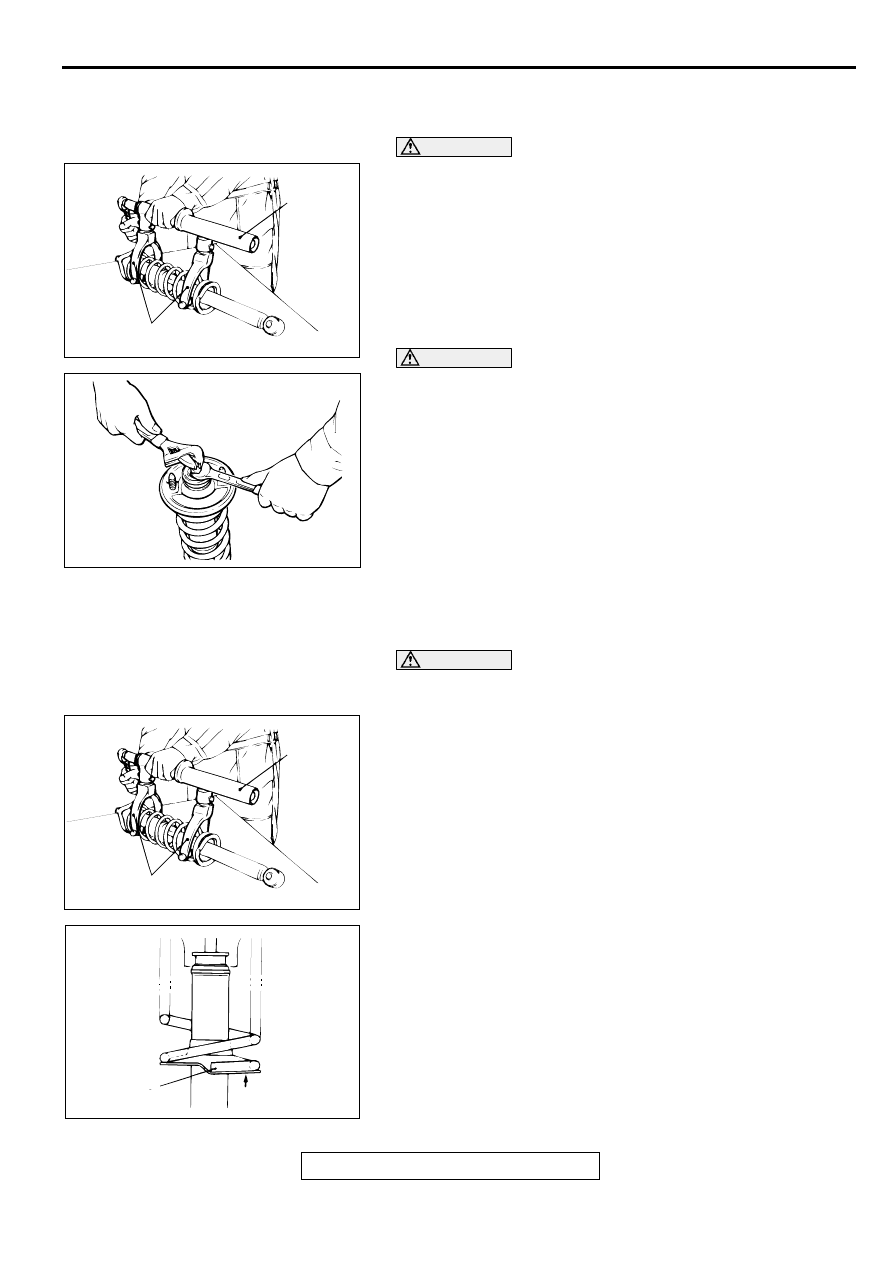

SHOCK ABSORBER ASSEMBLY

TSB Revision

REAR SUSPENSION

34-18

DISASSEMBLY SERVICE POINT

<<A>> JAM NUT REMOVAL

CAUTION

•

To hold the coil spring securely, install special tools
MB991237 and MB991239 evenly, and so that the space
between both arms of the special tool will be maximum
within the installation range.

•

Do not use an impact wrench to tighten the bolt of
special tool MB991237. It will break the special tool.

1. Use special tools MB991237 and MB991239 to compress

the coil spring.

WARNING

Do not use an impact wrench to remove the jam nut.
Vibration of the impact wrench will cause special
tools MB991237 and MB991239 to slip. This is
dangerous.

2. While holding the piston rod, remove the jam nut.

ASSEMBLY SERVICE POINTS

>>A<< COIL SPRING INSTALLATION

CAUTION

Do not use an impact wrench to tighten the bolt of special
tool MB991237. It will break the special tool.
1. Install special tools MB991237 and MB991239 in the same

manner as for removal, and compress the coil spring to
install it to the shock absorber.

2. Align the edge of the coil spring to the stepped part of the

shock absorber spring seat.

AC001070

MB991237

MB991239

AB

AC001071

AC001070

MB991237

MB991239

AB

AC001072AB

COIL SPRING
EDGE

SPRING SEAT

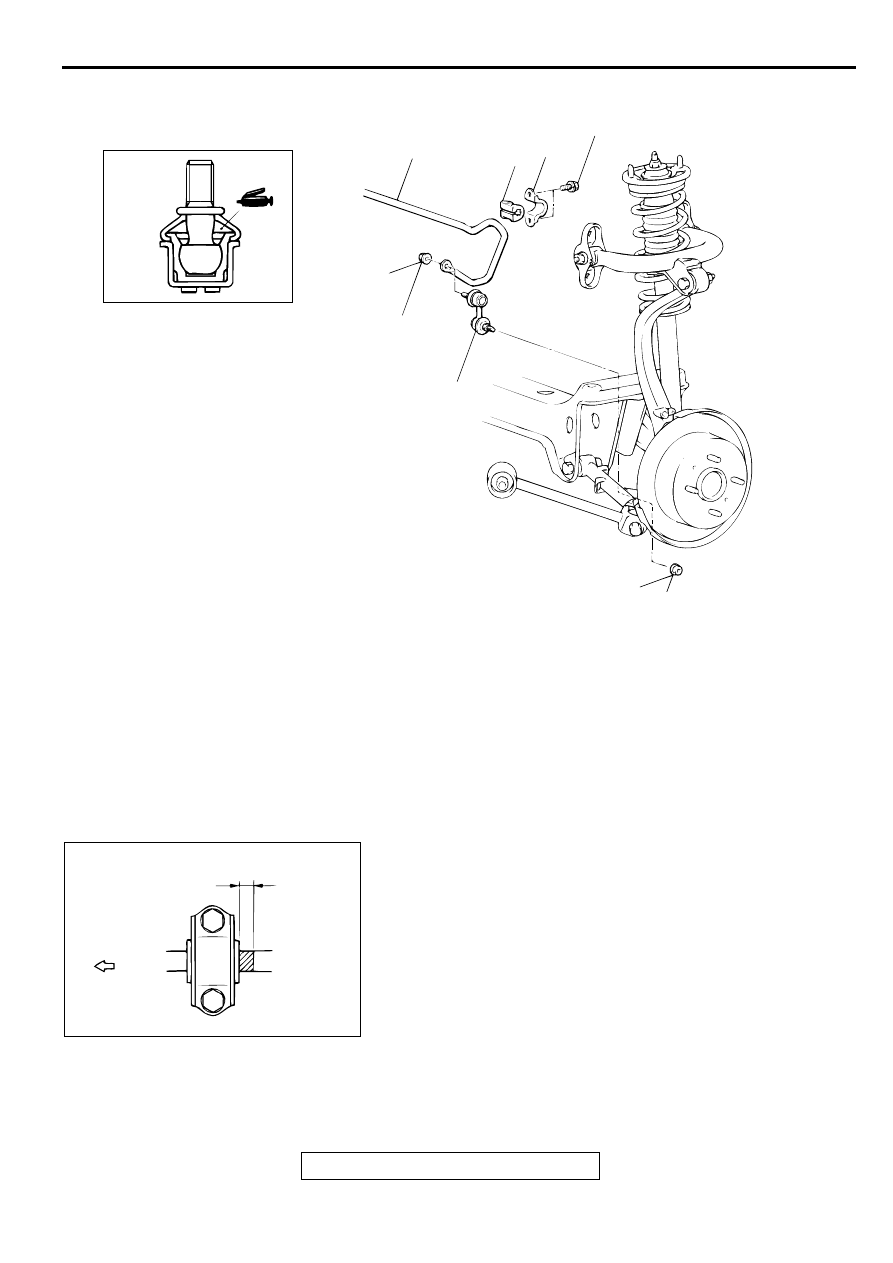

STABILIZER BAR

TSB Revision

REAR SUSPENSION

34-19

>>B<< UPPER BRACKET ASSEMBLY INSTALLATION
Install the upper bracket assembly so that the lower bushing
inner pipe of the shock absorber is at the position shown.

>>C<< JAM NUT INSTALLATION
1. Temporarily tighten the jam nut.

CAUTION

Do not use an impact wrench to tighten the jam nut,
otherwise the jam nut will be damaged.
2. Remove special tools MB991237 and MB991239, and then

tighten the jam nut to 20

−

25 N

⋅

m (15

−

18 ft-lb).

STA B ILIZER  B A R

REMOVAL AND INSTALLATION

M1341003000021

AC001073

LOWER
BUSHING
INNER PIPE

AB

AC001074 AC

20 – 25 N·m
15 – 18 ft-lb

Post-installation Operation
Check the Dust Cover for Cracks or Damage by Pushing it
with Your Finger.

STABILIZER BAR

TSB Revision

REAR SUSPENSION

34-20

Required Special Tool:
MB990326: Preload Socket

INSTALLATION SERVICE POINT

>>A<< STABILIZER BAR/BUSHING/STABILIZER BAR
BRACKET INSTALLATION
Position the stabilizer bar identification mark to the left side.
Adjust the identification mark position as shown in the figure,
and tighten the stabilizer bar bracket mounting bolt.

INSPECTION

M1341001400034

•

Check the bushings for wear and deterioration.

•

Check the stabilizer bar for deterioration or damage.

AC001075

5

4

3

44 N·m
32 ft-lb

1

2

39 N·m
29 ft-lb

39 N·m
29 ft-lb

1

AC

REMOVAL STEPS

1.

STABILIZER LINK MOUNTING
NUTS

2.

STABILIZER LINK

>>A<<

3.

STABILIZER BAR BRACKET

>>A<<

4.

BUSHING

>>A<<

5.

STABILIZER BAR

AC001076AB

APPROXIMATELY 10 mm (0.4 in)

OUTSIDE OF
THE BODY
