AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-63

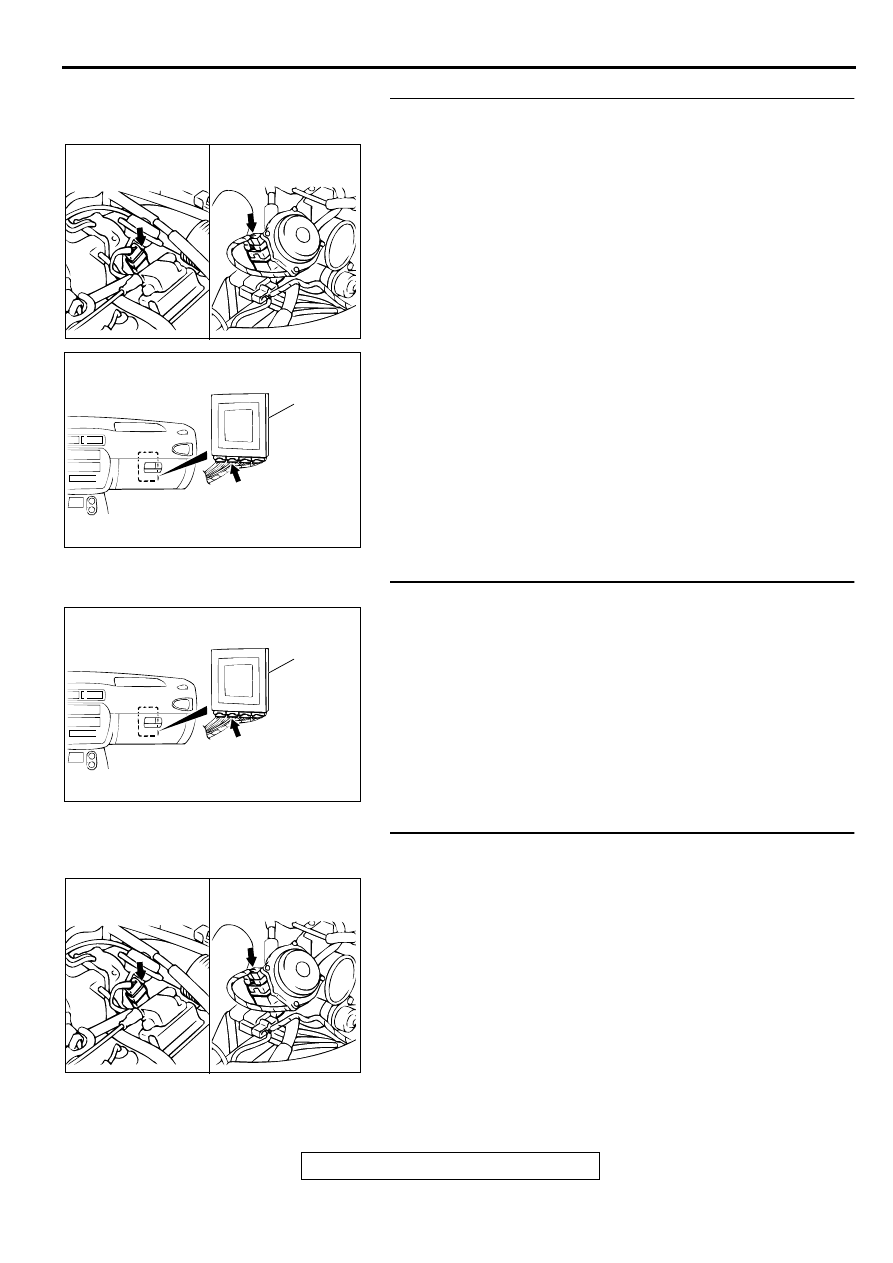

STEP 15. Check connectors B-05 at throttle position
sensor and C-40 at PCM for damage.
Q: Are the connectors in good condition?

YES : Repair it because of harness open circuit or damage

between throttle position sensor connector B-05
terminal 1 and PCM connector C-40 terminal 57.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 16. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 6.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 17. Check connector B-05 at throttle position sensor
for damage.
Q: Is the connector in good condition?

YES : Go to Step 18.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AC004197

PCM

AD

CONNECTOR: C-40

AC004197

PCM

AD

CONNECTOR: C-40

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-64

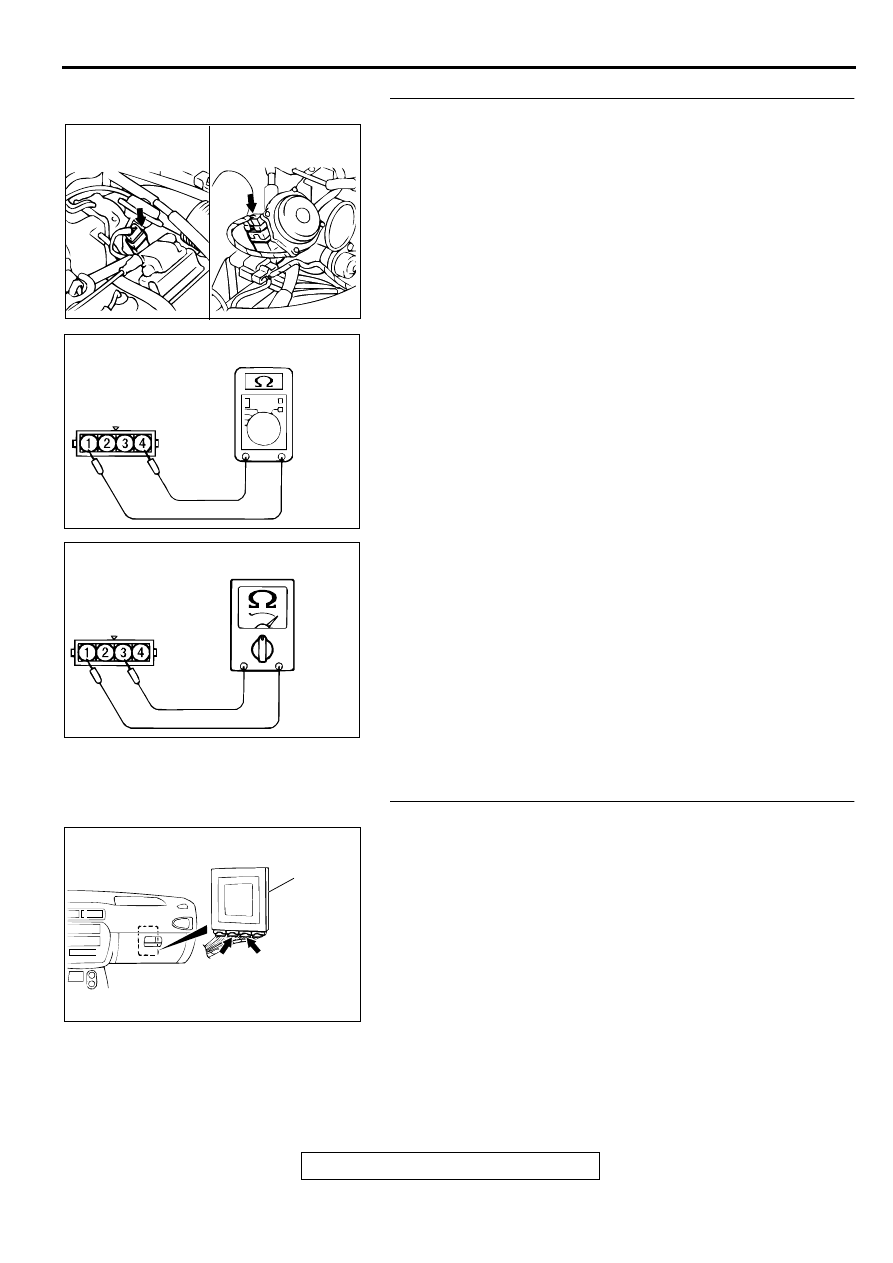

STEP 18. Check the throttle position sensor.
(1) Disconnect connector B-05 and measure at the sensor

side.

(2) Measure the resistance between terminal 1 and 4.

Standard value: 3.5

−−−−

 6.5 k

Ω

Ω

Ω

Ω

(3) Measure resistance between the throttle position sensor

side connector terminal 1 and 3.

(4) Move the throttle valve from idle position to full-open

position.

•

Resistance should change smoothly in proportion to
opening angle of the throttle valve.

Q: Is the resistance normal?

YES : Go to Step 19.
NO :  Replace the throttle position sensor. Refer to GROUP

13A <2.4L Engine>, Throttle Body Assembly

P.13A-

451

 or 13B <3.0L Engine>, Throttle Body Assembly

P.13B-528

.

STEP 19. Check connectors C-40, C-41 at PCM for damage.
Q: Are the connectors in good condition?

YES : Go to Step 20.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

ACX02093

HARNESS
CONNECTOR: B-05

AD

ACX02094

HARNESS
CONNECTOR: B-05

AD

AC004197

PCM

C-40

C-41

CONNECTORS: C-40, C-41

AB

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-65

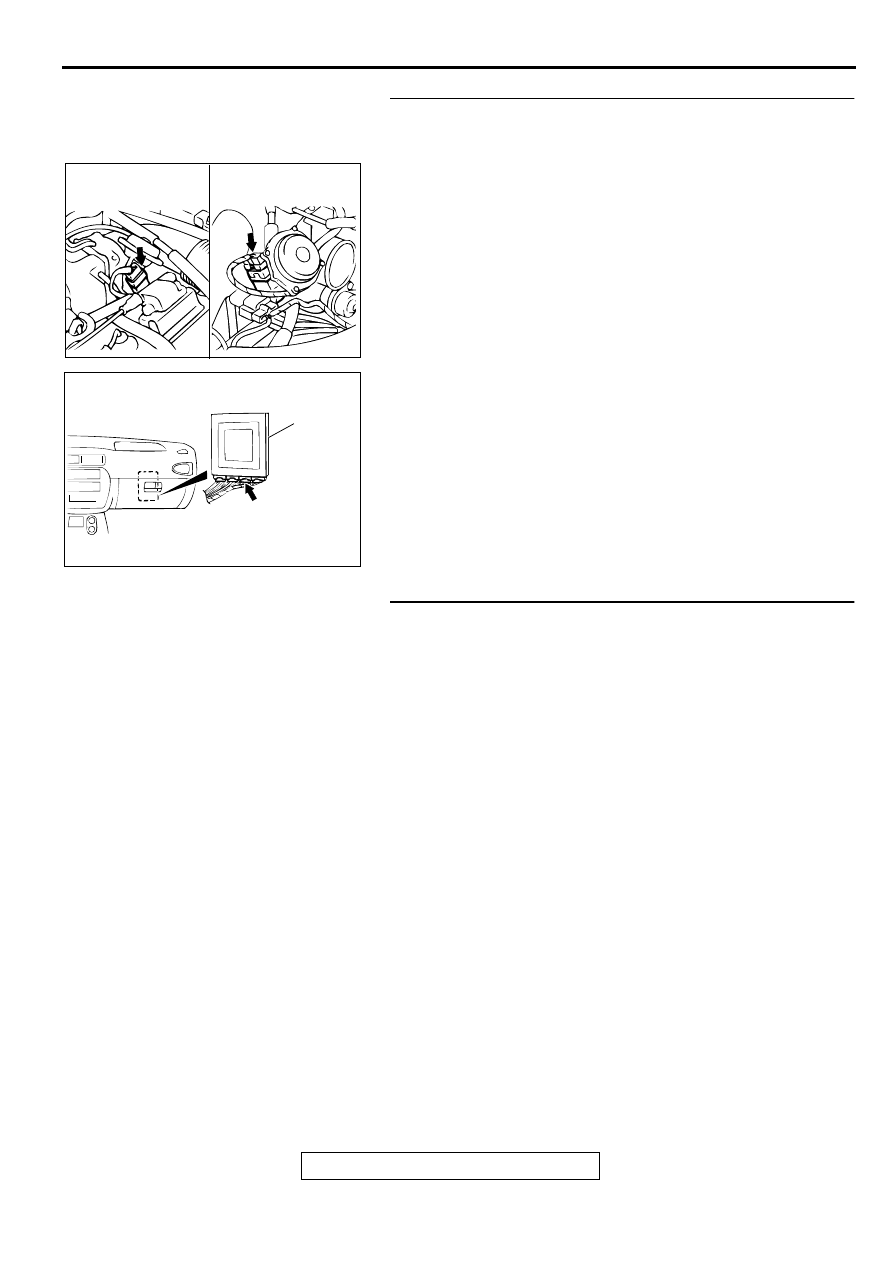

STEP 20. Check harness for short circuit to ground or
damage between throttle position sensor connector B-05
terminal 3 and PCM connector C-41 terminal 78.
Q: Is the harness wire in good condition?

YES : Go to Step 21.
NO :  Repair it.

STEP 21. Check the connector and the harness for short
circuit to ground between the throttle position sensor
connector and the auto-cruise control-ECU connector.

Q: Is the harness wire in good condition?

YES : Throttle position sensor adjustment. Refer to GROUP

13A <2.4L Engine>, On-vehicle Service

−

 Throttle

Position Sensor Adjustment

P.13A-437

 or 13B <3.0L

Engine>, On-vehicle Service

−

 Throttle Position

Sensor Adjustment

P.13B-519

.

NO :  Repair it.

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AC004197

PCM

AC

CONNECTOR: C-41

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-66

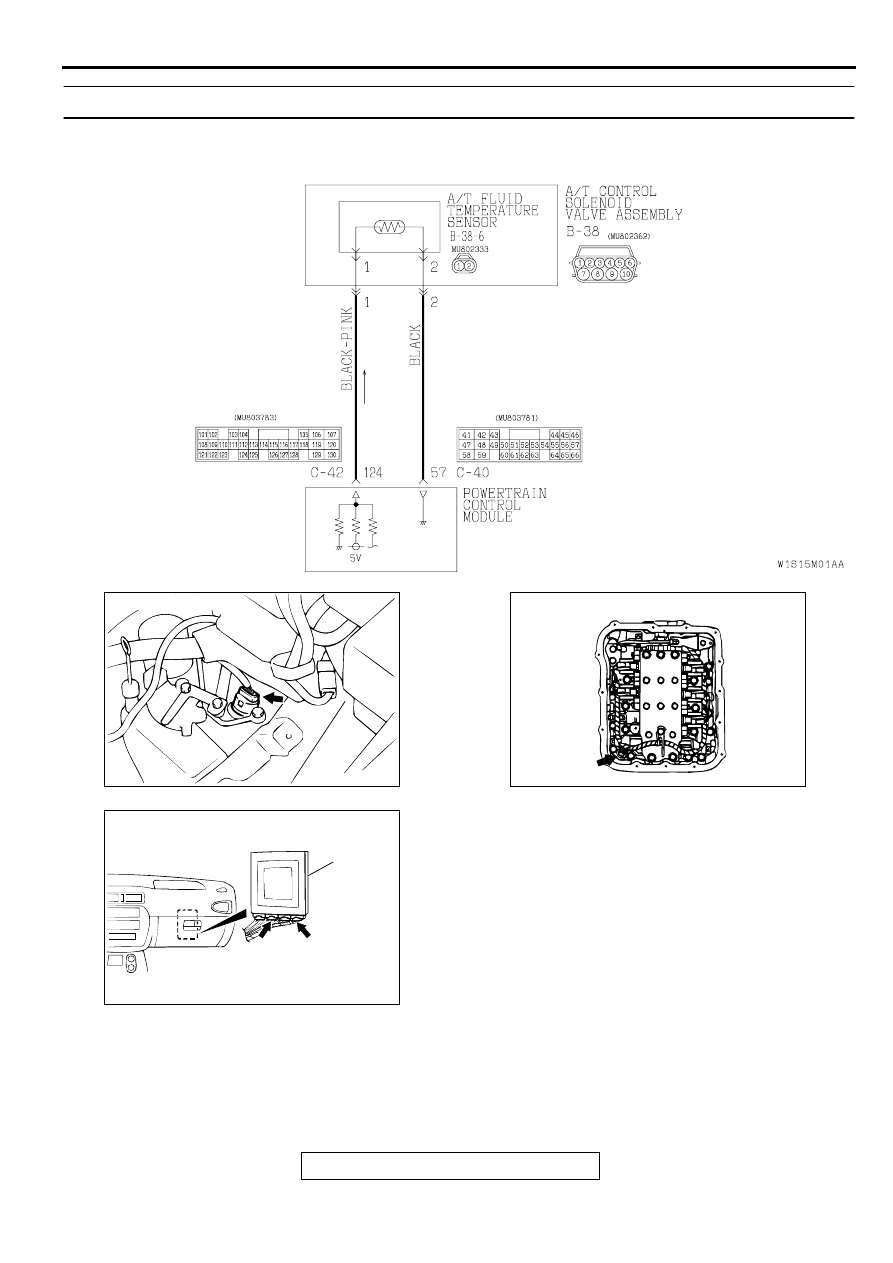

DTC 15: A/T Fluid Tempeature Sensor System (Open Circuit)

CIRCUIT OPERATION

•

The PCM (terminal 124) applies 5 volts to the A/T
fluid temperature sensor output terminal (terminal
1).

•

Ground terminal (terminal 2) is grounded to the
PCM (terminal 57).

AC004611

A/T Fluid Temperature Sensor System Circuit

AB

ACX02479

CONNECTOR: B-38

AF

AC002219AG

CONNECTOR: B-38-6

AC004197

PCM

C-40

C-42

CONNECTORS: C-40, C-42

AE
