AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-59

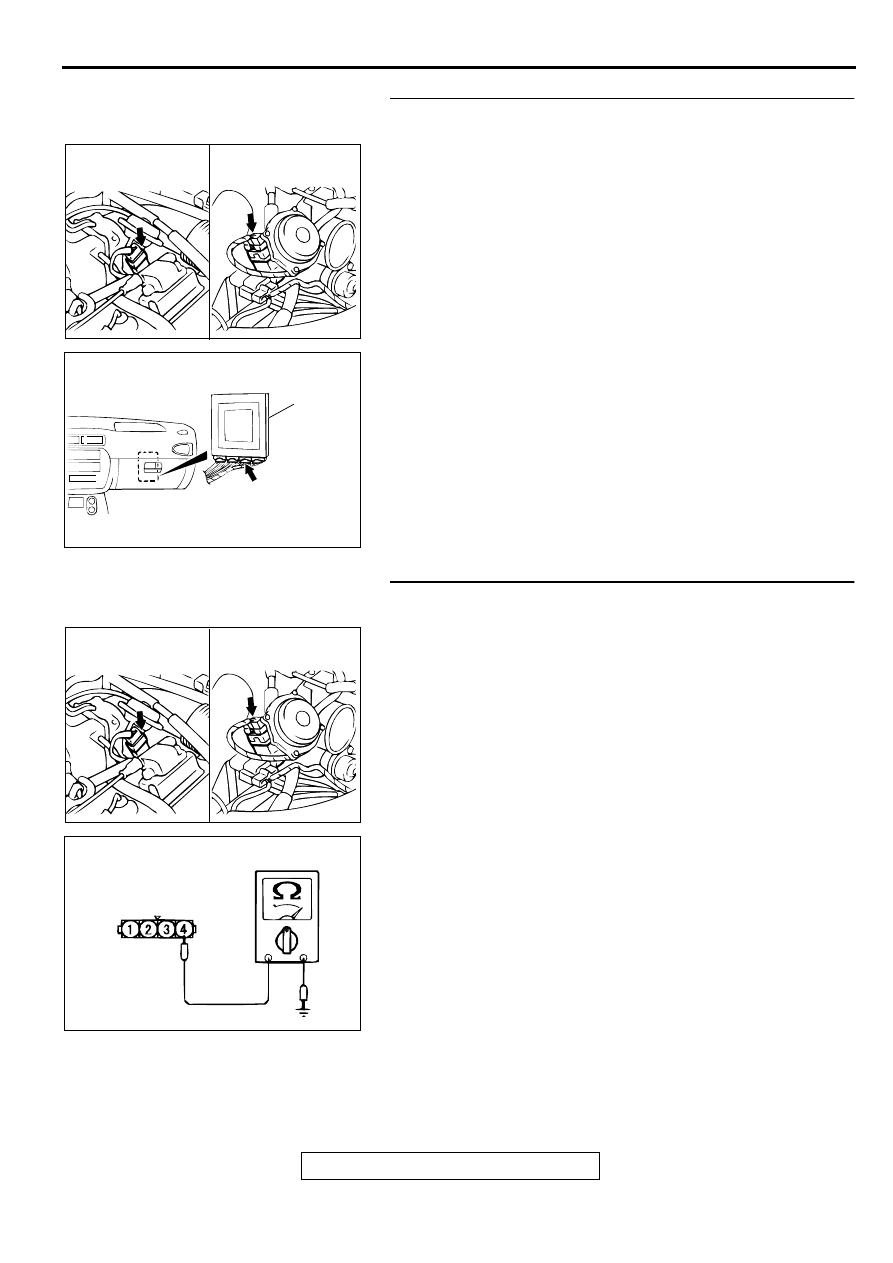

STEP 7. Check connectors B-05 at throttle position sensor
and C-41 at PCM for damage.
Q: Are the connectors in good condition?

YES : Repair it because of harness open circuit or damage

between throttle position sensor connector B-05
terminal 3 and PCM connector C-41 terminal 78.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 8. Check the power supply voltage at throttle
position sensor connector B-05 by backprobing.
(1) Do not disconnect connector B-05.
(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 4 and ground by

backprobing.

•

Voltage should be between 4.8 and 5.2 volts.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 13.
NO :  Go to Step 9.

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AC004197

PCM

AC

CONNECTOR: C-41

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AC001789

B-05 CONNECTOR
HARNESS SIDE VIEW

AD

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-60

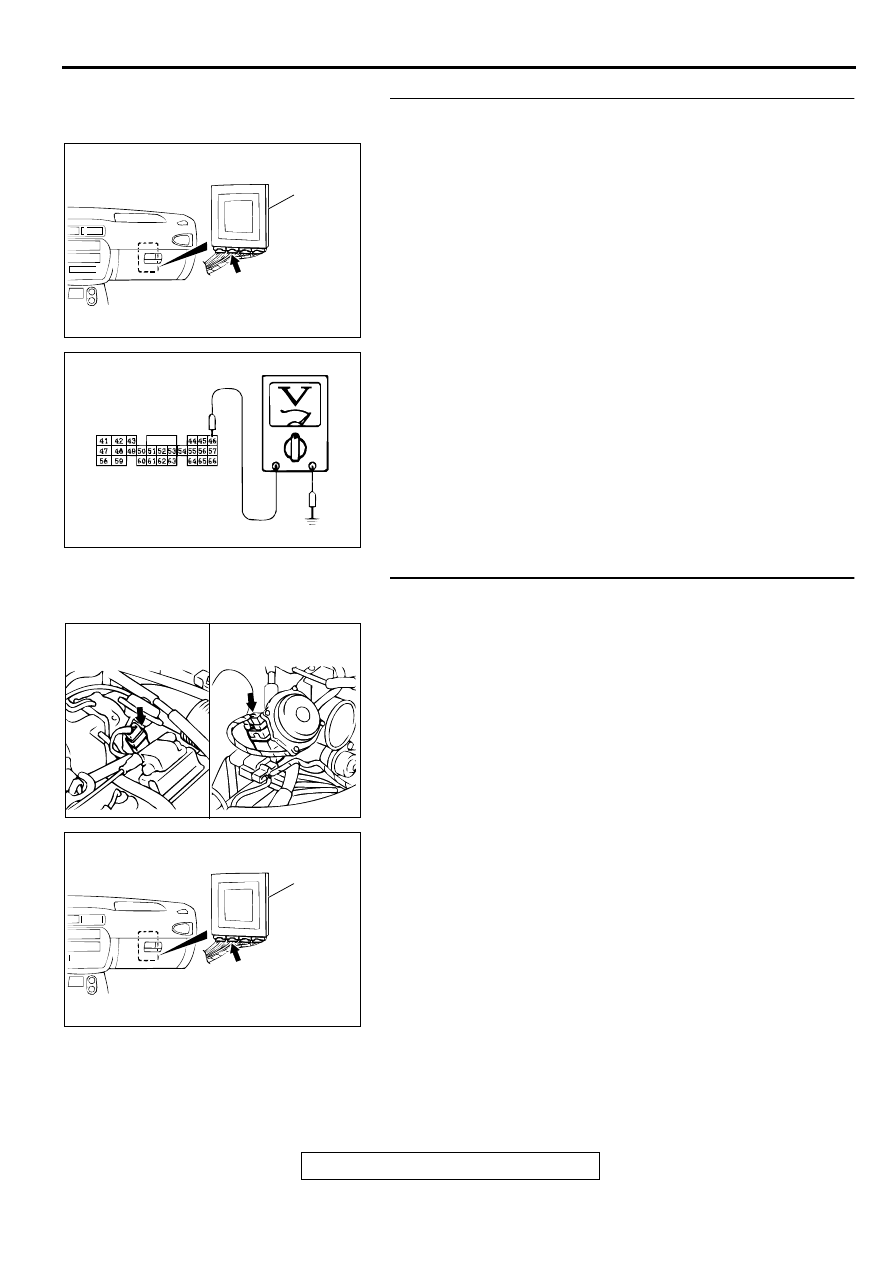

STEP 9. Check the power supply voltage at PCM connector
C-40 by backprobing.
(1) Do not disconnect connector C-40.
(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 46 and ground by

backprobing.

•

Voltage should be between 4.8 and 5.2 volts.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 10.
NO :  Go to Step 11.

STEP 10. Check connectors B-05 at throttle position
sensor and C-40 at PCM for damage.
Q: Are the connectors in good condition?

YES : Repair it because of harness open circuit or damage

between throttle position sensor connector B-05
terminal 4 and PCM connector C-40 terminal 46.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

AC004197

PCM

AD

CONNECTOR: C-40

AC000848

C-40 CONNECTOR
HARNESS SIDE VIEW

AE

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AC004197

PCM

AD

CONNECTOR: C-40

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-61

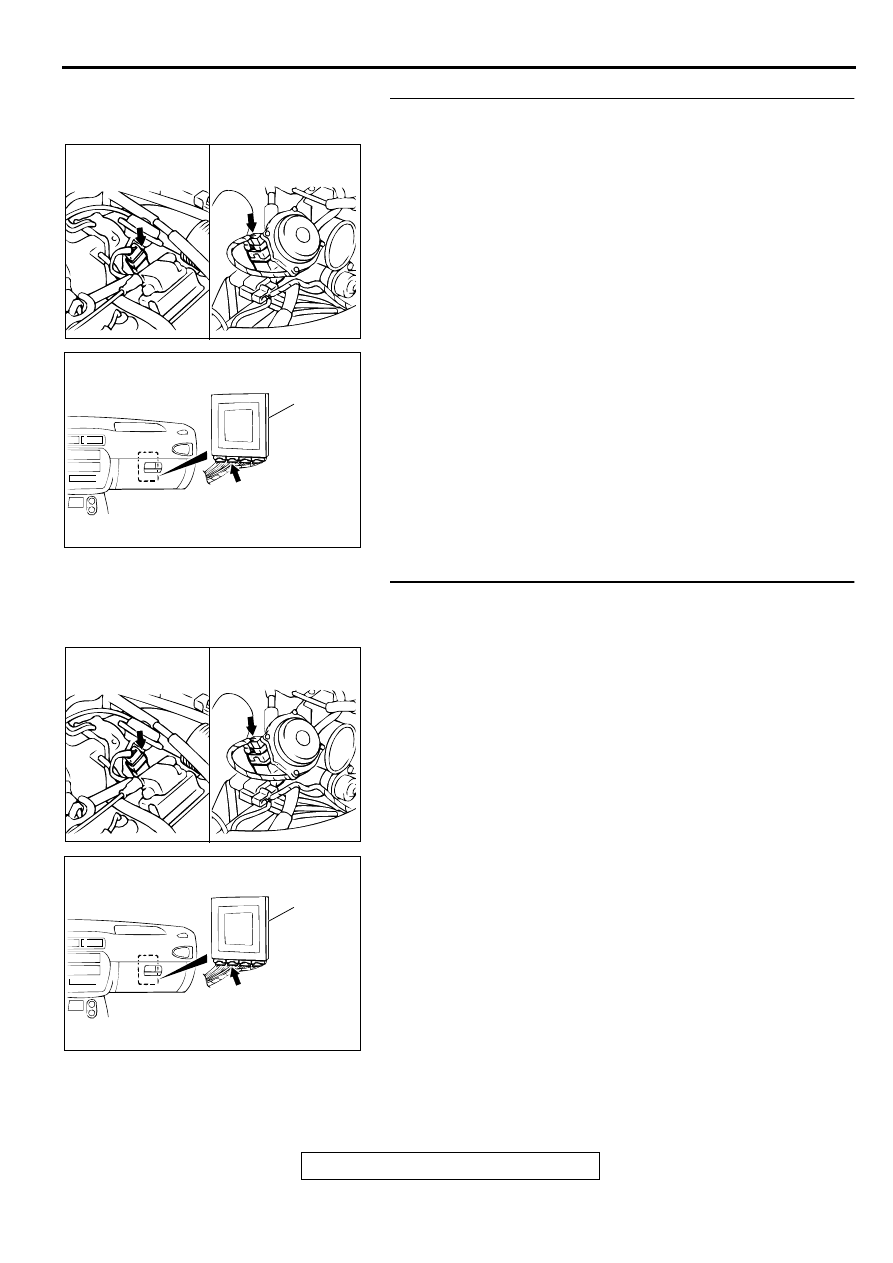

STEP 11. Check connectors B-05 at throttle position
sensor and C-40 at PCM for damage.
Q: Are the connectors in good condition?

YES : Go to Step 12.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection

P.00E-2

.

STEP 12. Check harness for short circuit to ground
between throttle position sensor connector B-05 terminal 4
and PCM connector C-40 terminal 46.
Q: Is the harness wire in good condition?

YES : Go to Step 6.
NO :  Repair it.

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AC004197

PCM

AD

CONNECTOR: C-40

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AC004197

PCM

AD

CONNECTOR: C-40

AUTOMATIC TRANSAXLE DIAGNOSIS

TSB Revision

AUTOMATIC TRANSAXLE

23A-62

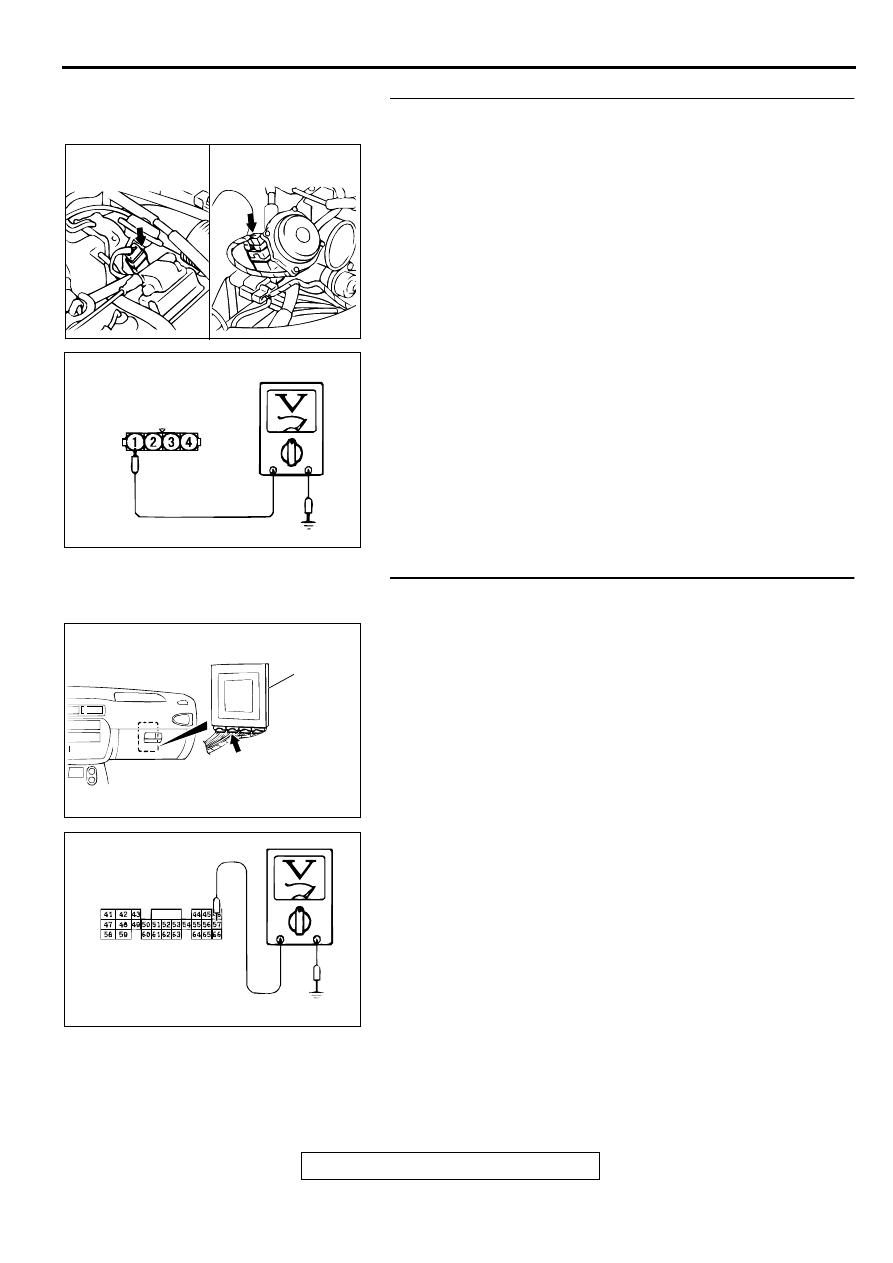

STEP 13. Check the ground voltage at throttle position
sensor connector B-05 by backprobing.
(1) Do not disconnect connector B-05.
(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 1 and ground by

backprobing.

•

Voltage should be 0.5 volt or less.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 17.
NO :  Go to Step 14.

STEP 14. Check the ground voltage at PCM connector C-40
by backprobing.
(1) Do not disconnect connector C-40.
(2) Turn the ignition switch to "ON" position.

(3) Measure the voltage between terminal 57 and ground by

backprobing.

•

Voltage should be 0.5 volt or less.

(4) Turn the ignition switch to "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 15.
NO :  Go to Step 16.

AC001831AD

CONNECTOR: B-05

<2.4L ENGINE>

<3.0L ENGINE>

AC001790

B-05 CONNECTOR
HARNESS SIDE VIEW

AD

AC004197

PCM

AD

CONNECTOR: C-40

AC001791

C-40 CONNECTOR
HARNESS SIDE VIEW

AE
