MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

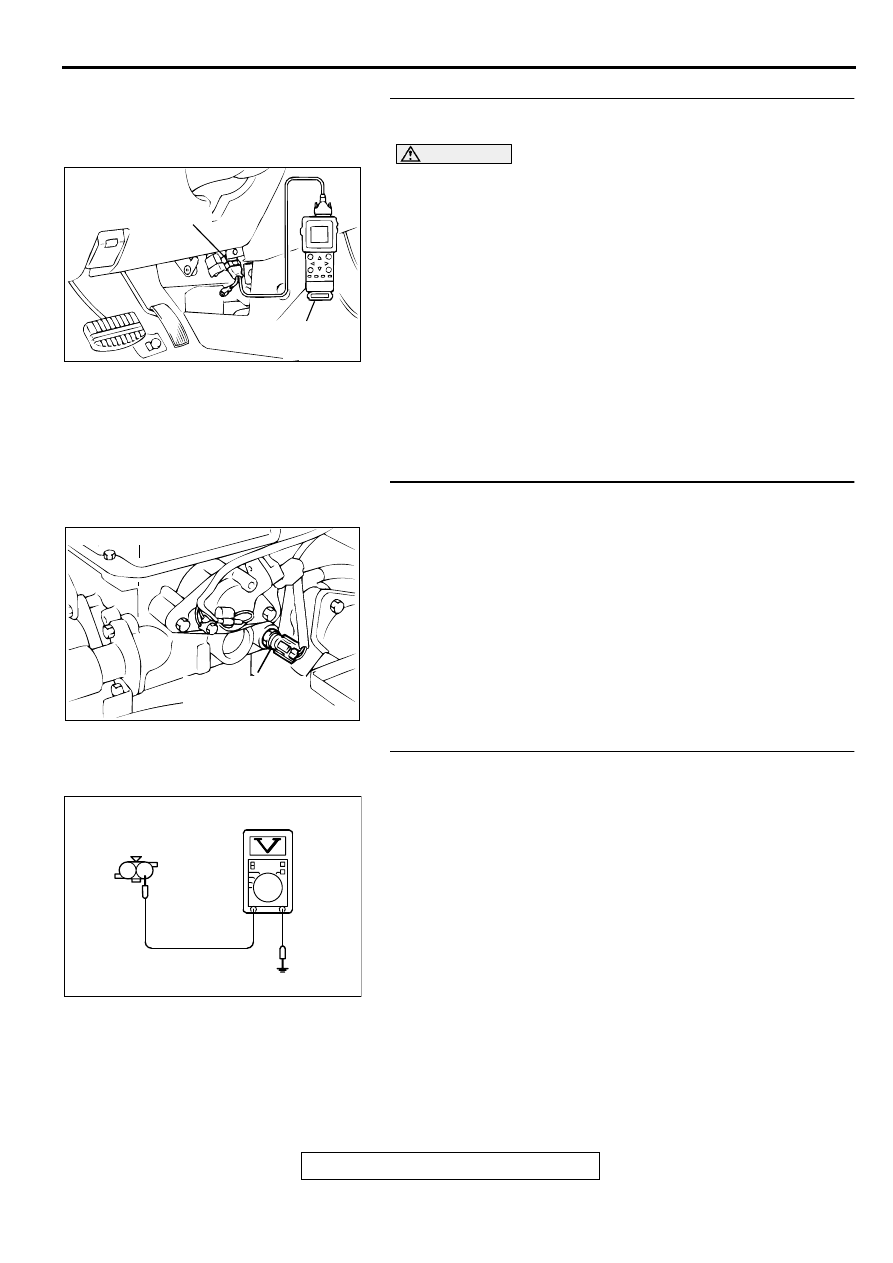

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-69

STEP 4. Using scan tool MB991502, check data list item 21:
Engine Coolant Temperature Sensor.

CAUTION

To prevent damage to scan tool MB991502, always turn the
ignition switch to the "LOCK" (OFF) position before
connecting or disconnecting scan tool MB991502.
(1) Connect scan tool MB991502 to the data link connector.
(2) Turn the ignition switch to the "ON" position.
(3) Set scan tool MB991502 to the data reading mode for item

21, Engine Coolant Temperature Sensor.

•

The engine coolant temperature and temperature
shown with the scan tool should approximately match.

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the sensor operating properly?

YES : It can be assumed that this malfunction is intermittent.

Refer to GROUP 00, How to Use Troubleshooting/
Inspection Service Points(

P.00-8

).

NO :  Replace the PCM. Then go to Step 14.

STEP 5. Check connector B-13 at engine coolant
temperature sensor for damage.
Q: Is the connector in good condition?

YES : Go to Step 6.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

STEP 6. Check the sensor supply voltage at engine
coolant temperature sensor harness side connector B-13.
(1) Disconnect the connector B-13 and measure at the harness

side.

(2) Turn the ignition switch to the "ON" position.
(3) Measure the voltage between terminal 1 and ground.

•

Voltage should be between 4.5 and 4.9 volts

(4) Turn the ignition switch to the "LOCK" (OFF) position.

Q: Is the voltage normal?

YES : Go to Step 8.
NO :  Go to Step 7.

AC003081 AB

16 PIN

MB991502

ACX02478

CONNECTOR : B-13

AF

ENGINE COOLANT
TEMPERATURE
SENSOR

AK000234

B-13 HARNESS
SIDE CONNECTOR

1

2

AD

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-70

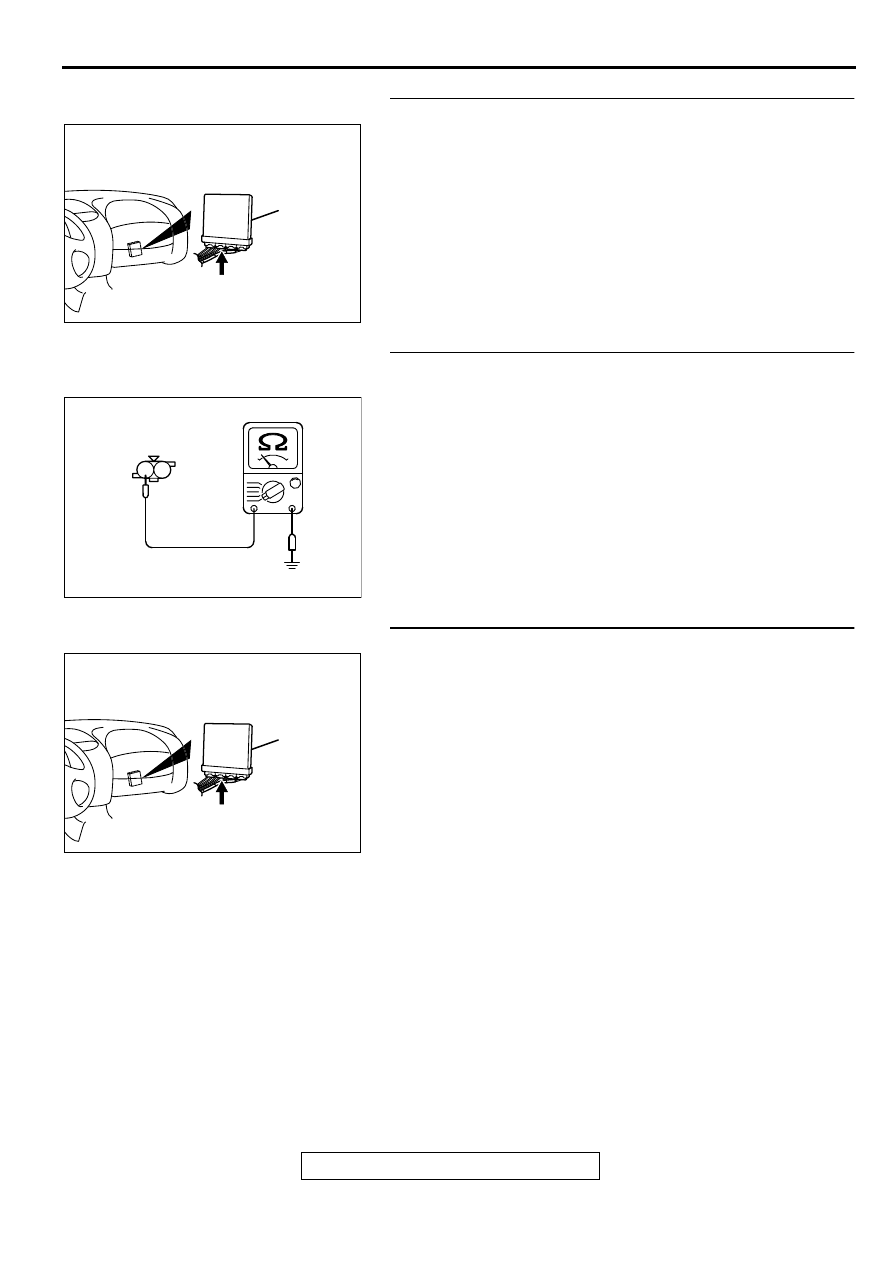

STEP 7. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Replace the PCM. Then go to Step 14.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

STEP 8. Check the continuity at engine coolant
temperature sensor harness side connector B-13.
(1) Disconnect the connector B-13 and measure at the harness

side.

(2) Check for the continuity between terminal 2 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 11.
NO :  Go to Step 9.

STEP 9. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 10.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

AK000280

CONNECTOR : C-40

PCM

AV

AK000235

B-13 HARNESS
SIDE CONNECTOR

1

2

AD

AK000280

CONNECTOR : C-40

PCM

AV

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-71

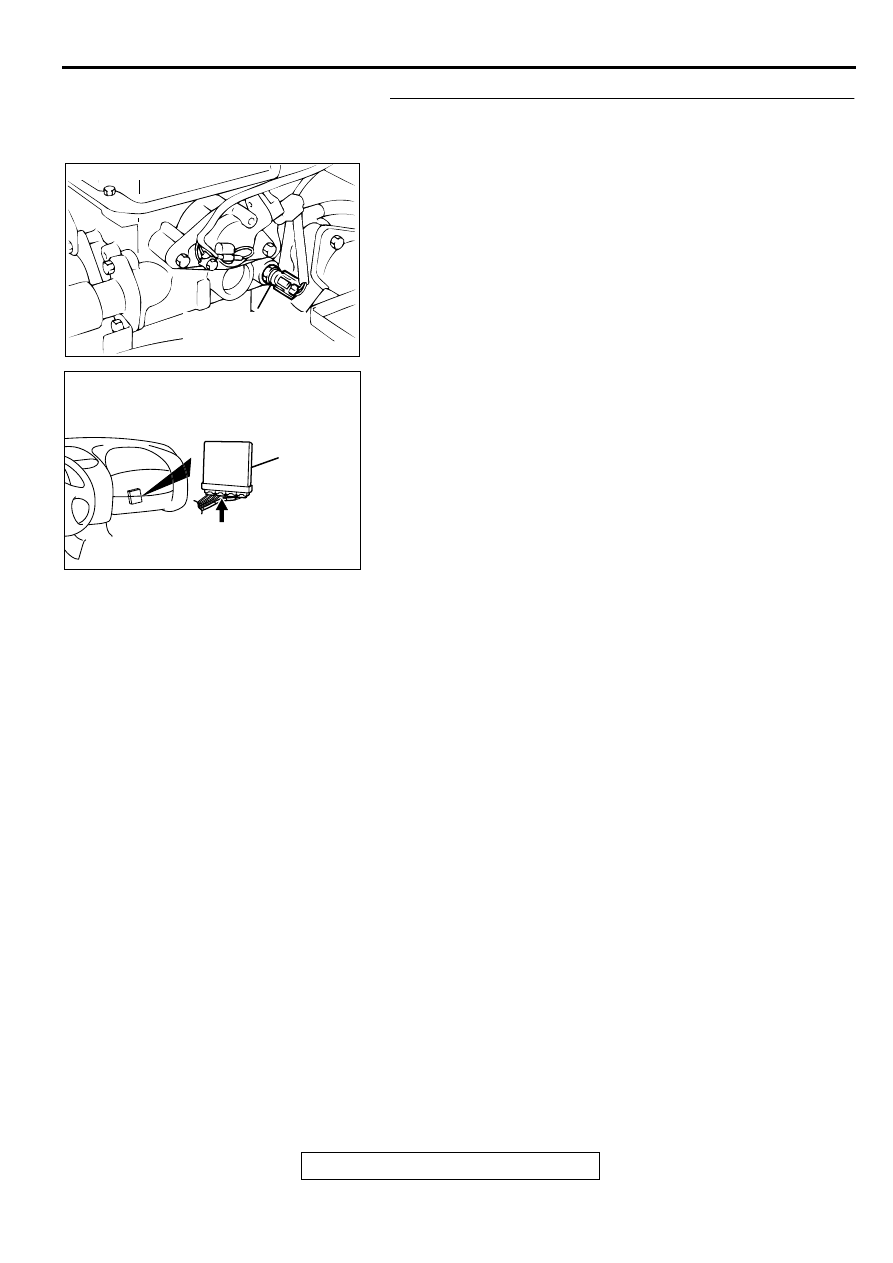

STEP 10. Check for harness damage between engine
coolant temperature sensor connector B-13 terminal 2 and
PCM connector C-40 terminal 57.
Q: Is the harness wire in good condition?

YES : Replace the PCM. Then go to Step 14.
NO :  Repair it. Then go to Step 14.

ACX02478

CONNECTOR : B-13

AF

ENGINE COOLANT
TEMPERATURE
SENSOR

AK000280

CONNECTOR : C-40

PCM

AV

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-72

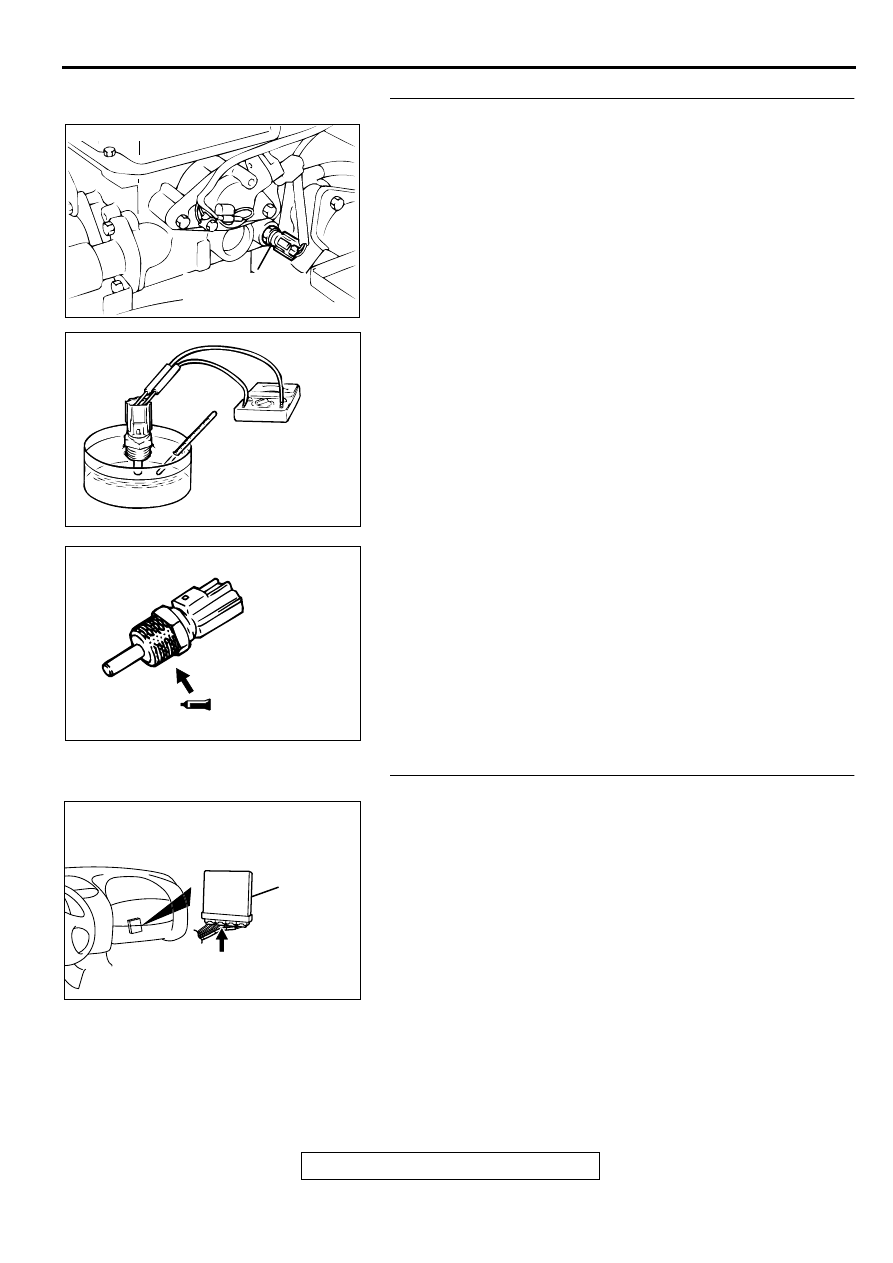

STEP 11. Check the engine coolant temperature sensor.
(1) Disconnect the engine coolant temperature sensor

connector B-13

(2) Remove the engine coolant temperature sensor.
(3) With the temperature sensing portion of engine coolant

temperature sensor immersed in hot water, check
resistance.

Standard value:

5.3

−−−−

 6.7 k

Ω

Ω

Ω

Ω

 [at 0

°°°°

 C (32

°°°°

 F)]

2.3

−−−−

 3.0 k

Ω

Ω

Ω

Ω

 [at 20

°°°°

 C (68

°°°°

 F)]

1.0

−−−−

 1.5 k

Ω

Ω

Ω

Ω

 [at 40

°°°°

 C (104

°°°°

 F)]

0.30

−−−−

 0.42 k

Ω

Ω

Ω

Ω

 [at 80

°°°°

 C (176

°°°°

 F)]

(4) Apply 3M



 AAD part number 8731 or equivalent on the

screw section of the engine coolant temperature sensor.

(5) Install the engine coolant temperature sensor, and tighten

to the specified torque.

Tightening torque: 29

±±±±

 10 N

⋅⋅⋅⋅

 m(22

±±±±

 7 ft-lb)

Q: Is the resistance at the standard value?

YES : Go to Step 12.
NO :  Replace the engine coolant temperature sensor. Then

go to Step 14.

STEP 12. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 13.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection (

P.00E-2

). Then go to Step 14.

ACX02478

CONNECTOR : B-13

AF

ENGINE COOLANT
TEMPERATURE
SENSOR

AKX01622

AKX01623 AB

AK000280

CONNECTOR : C-40

PCM

AV
