Mitsubishi Galant. Manual - part 87

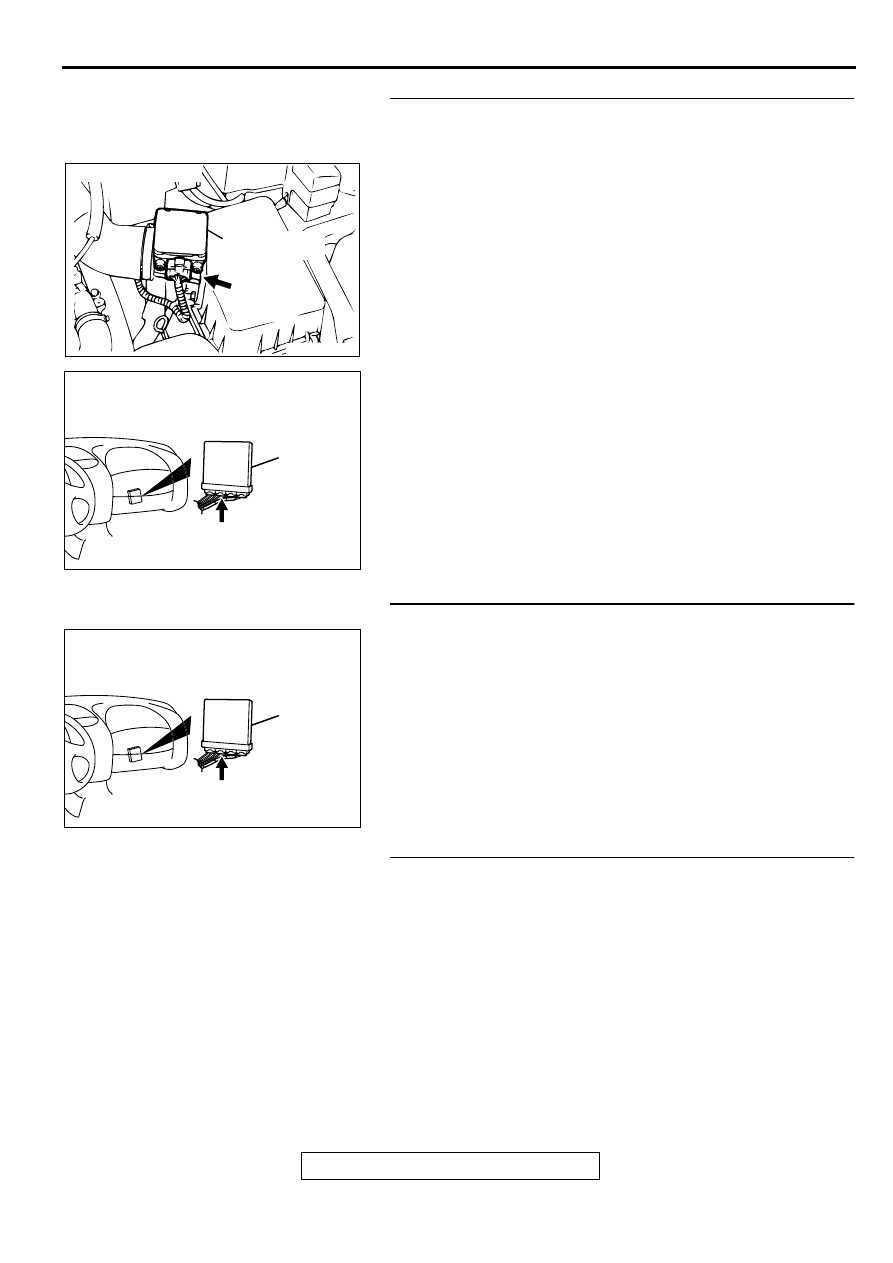

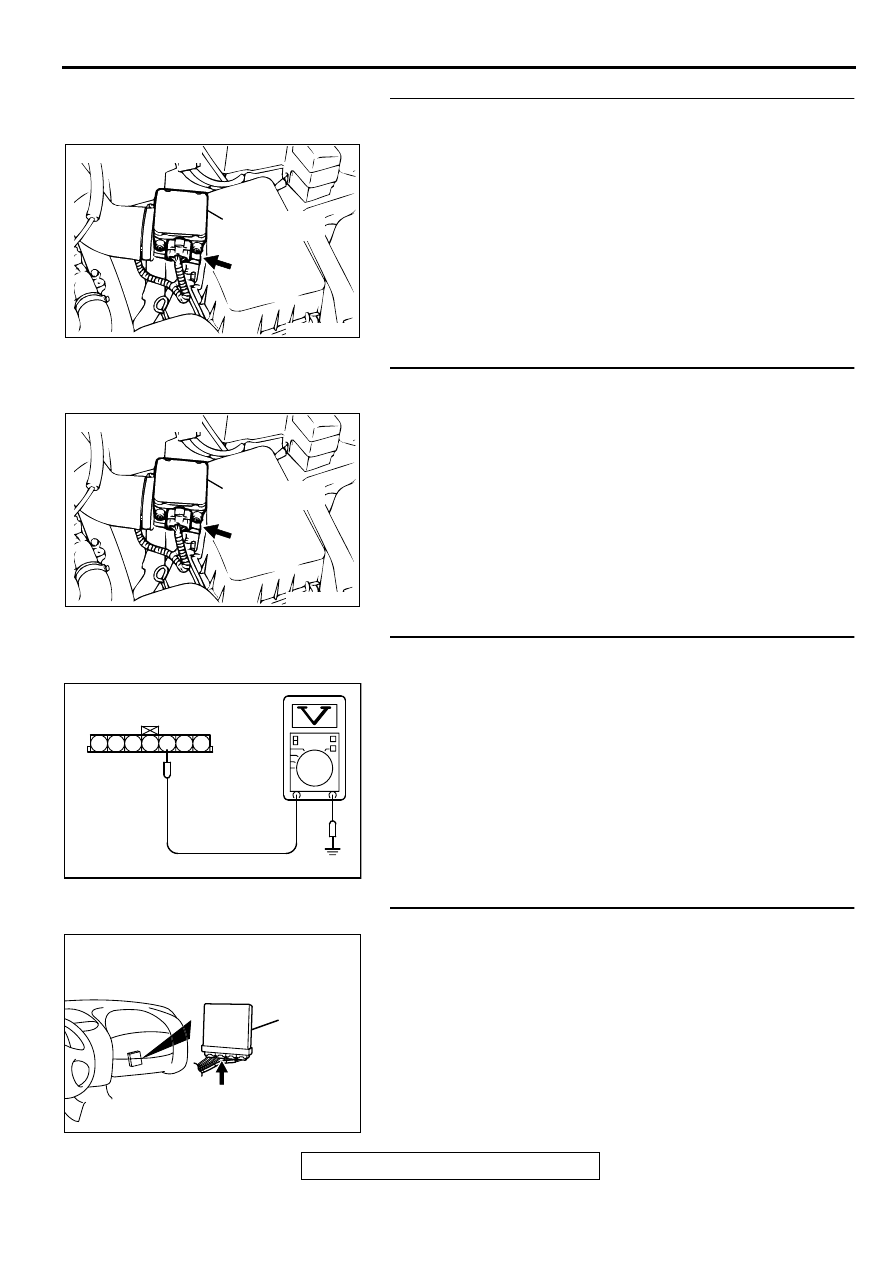

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-29

STEP 4. Check connector B-14 at the volume air flow
sensor for damage.
Q: Is the connector in good condition?

YES : Repair harness wire between MFI relay connector A-

21X terminal 1 and volume air flow sensor connector
B-14 terminal 4 because of harness damage.Then go
to Step 13.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection(

P.00E-2

). Then go to Step 13.

STEP 5. Check connector B-14 at volume air flow sensor
for damage.
Q: Is the connector in good condition?

YES : Go to Step 6.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection(

P.00E-2

). Then go to Step 13.

STEP 6. Check the sensor supply voltage at volume air
flow sensor harness side connector B-14.
(1) Disconnect the connector B-14 and measure at the harness

side.

(2) Turn the ignition switch to the "ON" position.
(3) Measure the voltage between terminal 3 and ground.

•

 Voltage should be between 4.8 and 5.2 volts.

(4) Turn the ignition switch to the "LOCK"(OFF) position.

Q:  Is the voltage normal?

YES : Go to Step 9.
NO :  Go to Step 7.

STEP 7. Check connector C-40 at PCM for damage.
Q: Is the harness connector in good condition?

YES : Go to Step 8.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection(

P.00E-2

). Then go to Step 13.

ACX02480

CONNECTOR : B-14

AC

VOLUME AIR
FLOW SENSOR

ACX02480

CONNECTOR : B-14

AC

VOLUME AIR
FLOW SENSOR

AKX01406 AC

B-14 HARNESS
SIDE CONNECTOR

7 6 5 4 3 2 1

AK000280

CONNECTOR : C-40

PCM

AV

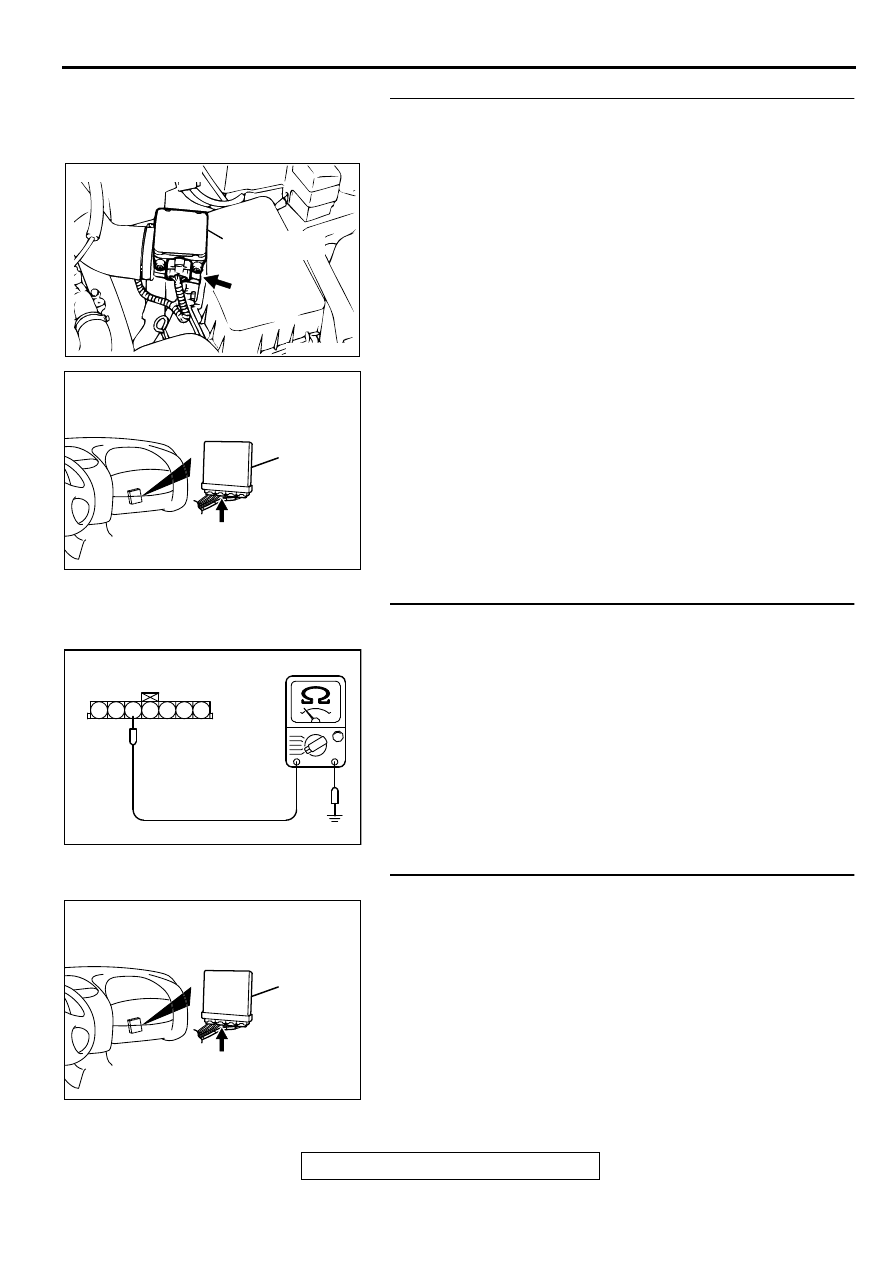

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-30

STEP 8. Check for short circuit to ground between volume
air flow sensor connector B-14 terminal 3 and PCM
connector C-40 terminal 65.
Q: Is the harness wire in good condition?

YES : Replace the PCM. Then go to Step 13.
NO :  Repair it. Then go to Step 13.

STEP 9. Check the continuity at volume air flow sensor
harness side connector B-14.
(1) Disconnect the connector B-14 and measure at the harness

side.

(2) Check for the continuity between terminal 5 and ground.

•

Should be less than 2 ohm.

Q: Is the continuity normal?

YES : Go to Step 12.
NO :  Go to Step 10.

STEP 10. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Go to Step 11.
NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection(

P.00E-2

). Then go to Step 13.

ACX02480

CONNECTOR : B-14

AC

VOLUME AIR
FLOW SENSOR

AK000280

CONNECTOR : C-40

PCM

AV

AKX01409AC

B-14 HARNESS
SIDE CONNECTOR

7 6 5 4 3 2 1

AK000280

CONNECTOR : C-40

PCM

AV

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-31

STEP 11. Check for open circuit and harness damage
between volume air flow sensor connector B-14 terminal 5
and PCM connector C-40 terminal 57.
Q: Is the harness wire in good condition?

YES : Replace the PCM. Then go to Step 13.
NO :  Repair it. Then go to Step 13.

STEP 12. Check connector C-40 at PCM for damage.
Q: Is the connector in good condition?

YES : Replace the volume air flow sensor. Then go to Step

13.

NO :  Repair or replace it. Refer to GROUP 00E, Harness

Connector Inspection(

P.00E-2

). Then go to Step 13.

STEP 13. Test the OBD-II drive cycle.
(1) Carry out a test drive with the drive cycle pattern. Refer to,

Procedure 6

−

 Other Monitor(

P.13A-5

).

(2) Check the diagnostic trouble code (DTC).

Q: Is the DTC P0101 is output?

YES : Retry the troubleshooting.
NO :  The inspection is complete.

ACX02480

CONNECTOR : B-14

AC

VOLUME AIR
FLOW SENSOR

AK000280

CONNECTOR : C-40

PCM

AV

AK000280

CONNECTOR : C-40

PCM

AV

MULTIPORT FUEL INJECTION(MFI) DIAGNOSIS

TSB Revision

MULTIPORT FUEL INJECTION (MFI) <2.4L>

13A-32

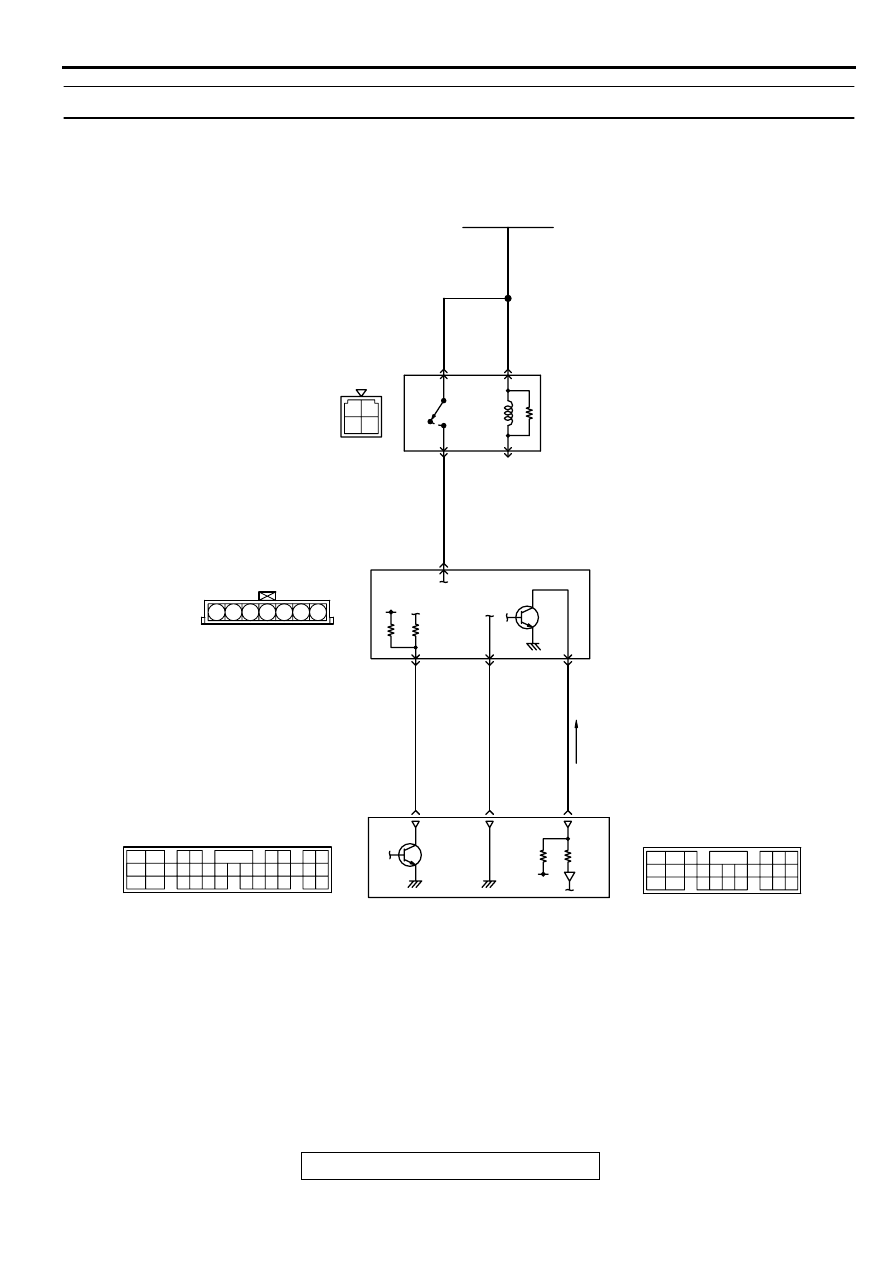

DTC P0102: Volume Air Flow Circuit Low Input

AK000459

1 2 3 4 5 6 7

42 43
48 49 50 51 52 53 54 55 56 57

46

45

44

58 59

60 61 62 63

64 65 66

2

3 4

5 6

7 8

9

11 12 13 14 15 16 17 18 19 20

30

21 22 23

24 25

26 27 28 29

3132 33

34 35

RED

RED

-

WHITE

RED

-

WHITE

47

1

41

10

RED

-

WHITE

3 4

1 2

GREEN-BL

UE

BL

ACK

WHITE-GREEN

B-14

MFI
RELAY

BATTERY

VOLUME AIR
FLOW SENSOR

5V

19

7

57

65

4

5

3

      C-39
(MU803784)

      C-40
(MU803781)

POWERTRAIN CONTROL
MODULE(PCM)

3

4

1

2

A-21X
