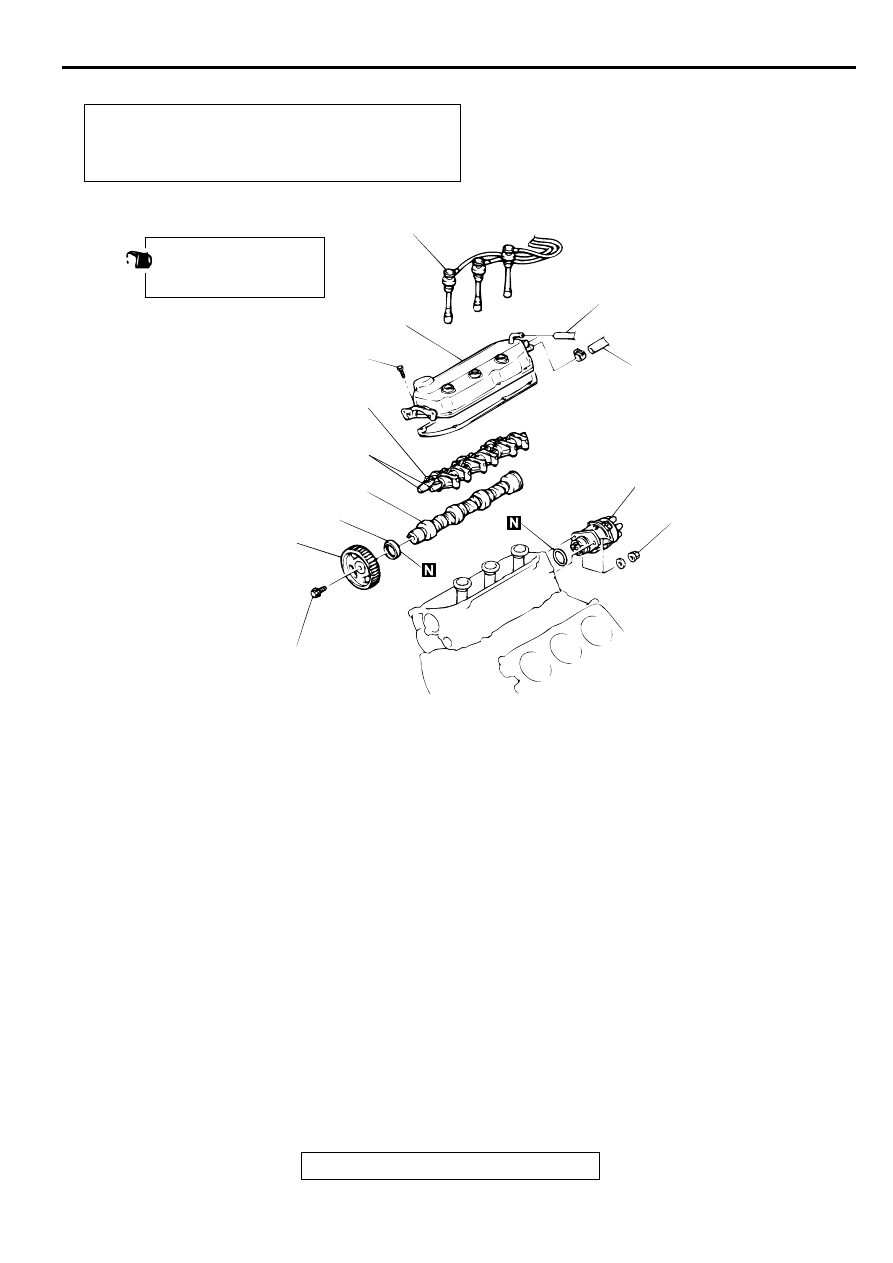

CAMSHAFT AND CAMSHAFT OIL SEAL

TSB Revision

ENGINE MECHANICAL <3.0L>

11C-17

<RIGHT BANK>

Required Special Tools:

•

MB990767: End Yoke Holder

•

MD998443: Auto-lash Adjuster Holder

•

MD998713: Camshaft Oil Seal Installer

•

MD998715: Crankshaft Pulley Holder Pin

Pre-removal and Post-installation Operation

•

Timing Belt Removal and Installation (Refer to

P.11C-29

.)

•

Intake Manifold Plenum Removal and Installation (Refer
to GROUP 15, Intake Manifold Plenum

P.15-5

)

AC001717AC

3.4 N·m
30 in-lb

13 N·m
115 in-lb

28 – 34 N·m
21 – 25 ft-lb

88 N·m
65 ft-lb

APPLY ENGINE OIL TO
ALL THE MOVING PARTS
WHEN INSTALLING

1

2

3

4

5

6

7

8

9

CAMSHAFT REMOVAL STEPS

1.

BREATHER HOSE
CONNECTION

2.

BLOW-BY HOSE CONNECTION

3.

SPARK PLUG CABLE

4.

ROCKER COVER

<<A>>

>>D<<

5.

ROCKER ARM AND SHAFT
ASSEMBLY

>>C<<

6.

DISTRIBUTOR

<<B>>

>>B<<

7.

CAMSHAFT SPROCKET

9.

CAMSHAFT
CAMSHAFT OIL SEAL
REMOVAL STEPS

<<B>>

>>B<<

7.

CAMSHAFT SPROCKET

>>A<<

8.

CAMSHAFT OIL SEAL

CAMSHAFT REMOVAL STEPS

CAMSHAFT AND CAMSHAFT OIL SEAL

TSB Revision

ENGINE MECHANICAL <3.0L>

11C-18

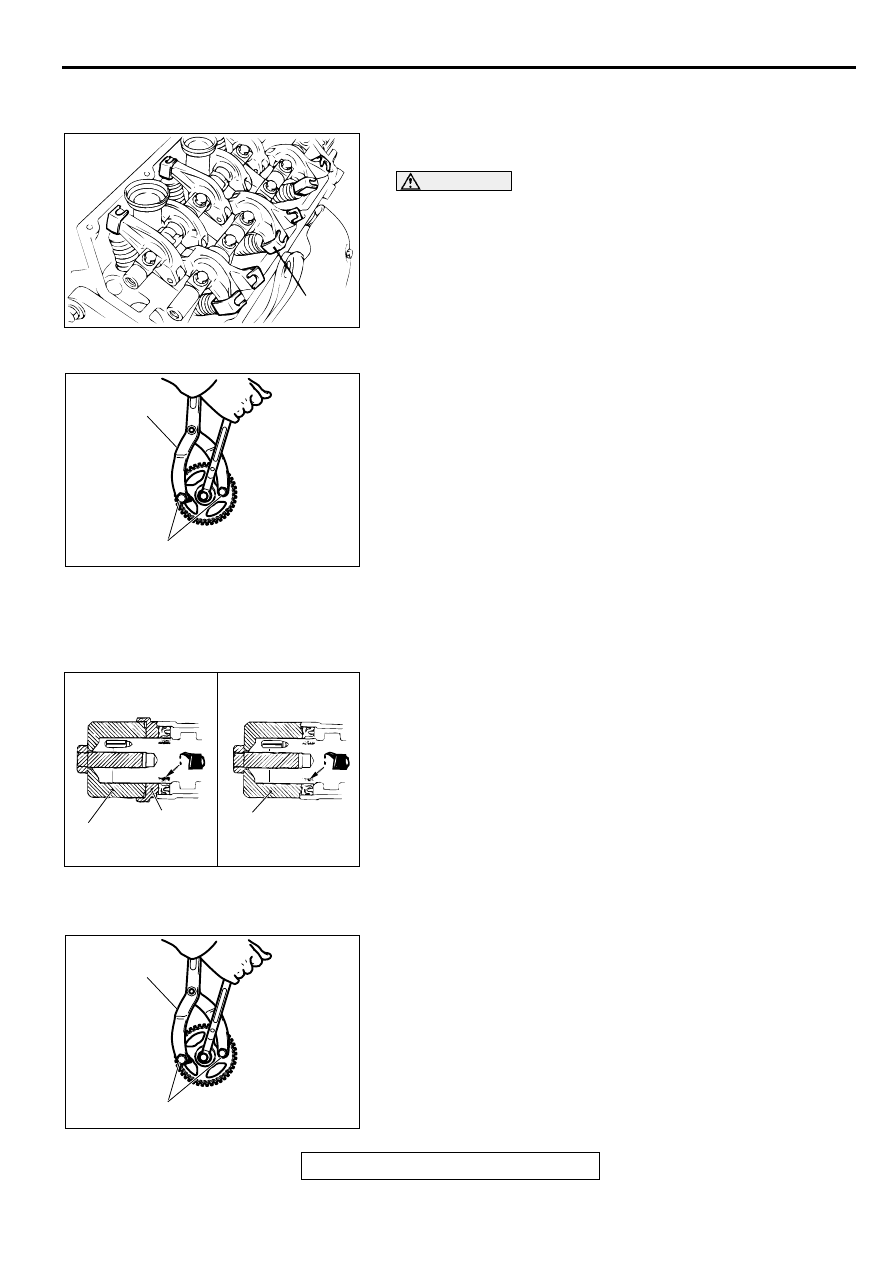

REMOVAL SERVICE POINTS

<<A>> ROCKER ARM AND SHAFT ASSEMBLY REMOVAL
1. Install special tool MD998443 as shown in the illustration so

that the lash adjusters will not fall out.

CAUTION

Never disassemble the rocker arm and shaft assembly.
2. Loosen the rocker arm and shaft assembly mounting bolts,

then remove the rocker arm and shaft assembly with the
bolts still attached.

<<B>> CAMSHAFT SPROCKET REMOVAL
1. Use special tools MB990767 and MD998715 to loosen the

camshaft sprocket mounting bolt.

2. Remove the camshaft sprocket.

INSTALLATION SERVICE POINTS

>>A<< CAMSHAFT OIL SEAL INSTALLATION
1. Apply engine oil to the camshaft oil seal lip.
2. Use special tools MB991559 and MD998713 to press-fit the

camshaft oil seal.

>>B<< CAMSHAFT SPROCKET INSTALLATION
1. Install the camshaft sprocket.
2. Use special tools MB990767 and MD998715 to tighten the

camshaft sprocket mounting bolt to the specified torque.

Tightening torque: 88 N

⋅⋅⋅⋅

m (65 ft-lb)

AC001718

MD998443

AB

ACX00301AB

MB990767

MD998715

AC001719AB

MD998713

MB991559 MD998713

LEFT RANK

RIGHT BANK

ACX00301AB

MB990767

MD998715

CAMSHAFT AND CAMSHAFT OIL SEAL

TSB Revision

ENGINE MECHANICAL <3.0L>

11C-19

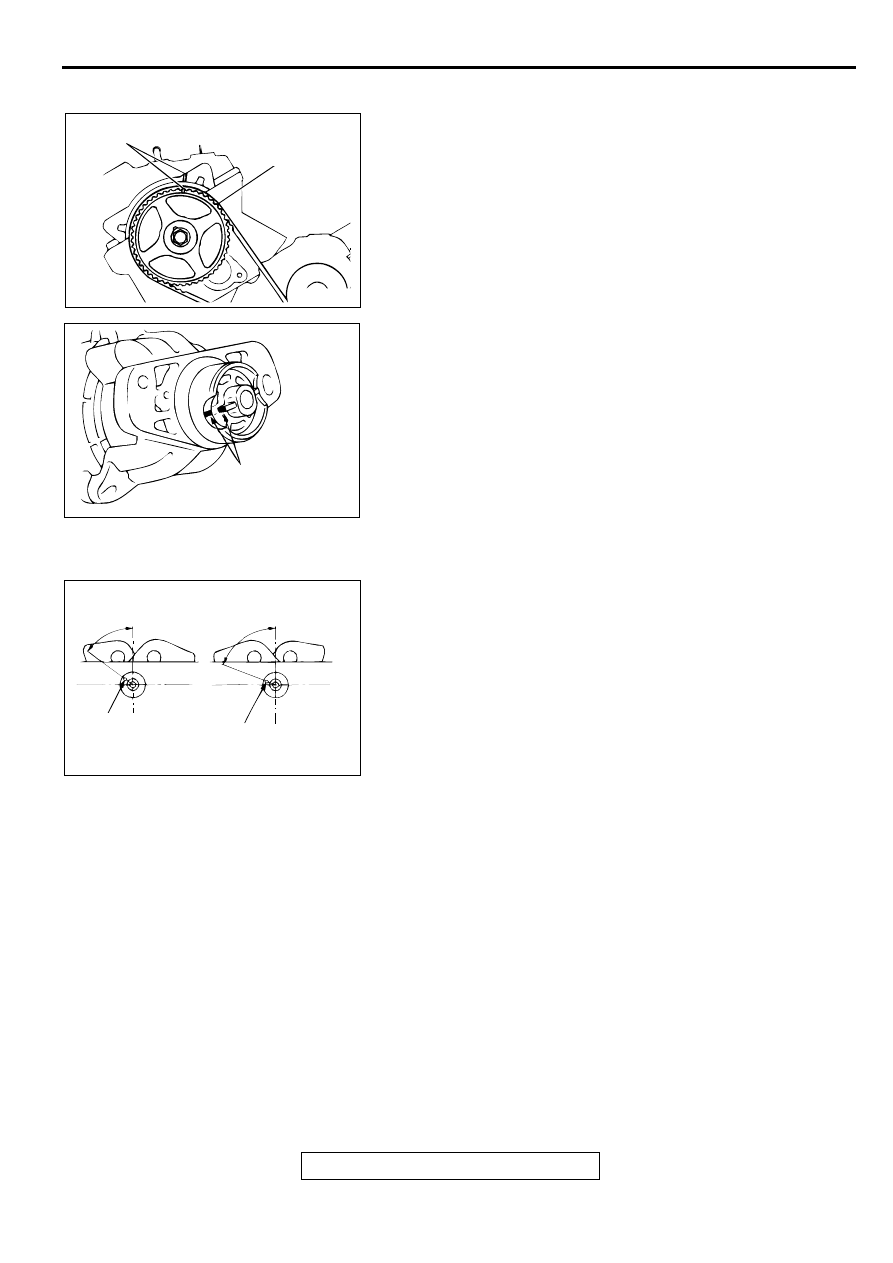

>>C<< DISTRIBUTOR INSTALLATION
1. Align the timing mark of the camshaft sprocket (right bank)

with that of the cylinder head.

2. Align the mating marks on the distributor housing and

coupling, then install the distributor to the engine.

>>D<< ROCKER ARM AND SHAFT ASSEMBLY
INSTALLATION
1. Rotate the camshaft until the dowel pin on its front end is

located as shown in the illustration.

NOTE: Placing the camshaft in the illustrated position
minimizes the amount of cam lift, making it easier to install
the rocker arm and shaft assembly.

2. Temporarily tighten the rocker shaft with the bolts so that all

rocker arms on the inlet valve side do not push the valves.

AC001720

TIMING
MARKS

CAMSHAFT
SPROCKET
(RIGHT BANK)

AB

AC001721AB

MATING MARKS

AC001722

APPROXIMATELY 60˚

APPROXIMATELY 70˚

RIGHT BANK

LEFT BANK

AB

CAMSHAFT AND CAMSHAFT OIL SEAL

TSB Revision

ENGINE MECHANICAL <3.0L>

11C-20

3. Position the rocker shaft spring so that it takes a right angle

against the plug guide.

NOTE: Set the rocker shaft spring before installing the
rocker arm and shaft assembly on the exhaust side.

4. Tighten the rocker arm and shaft assembly mounting bolts to

the specified torque.

Tightening torque: 28

−−−−

 34 N

⋅⋅⋅⋅

m (21

−−−−

 25 ft-lb)

5. Remove special tool MD998443.

ACX00378

PLUG GUIDE

ROCKER SHAFT SPRING

ROCKER SHAFT
SPRING

PLUG GUIDE
