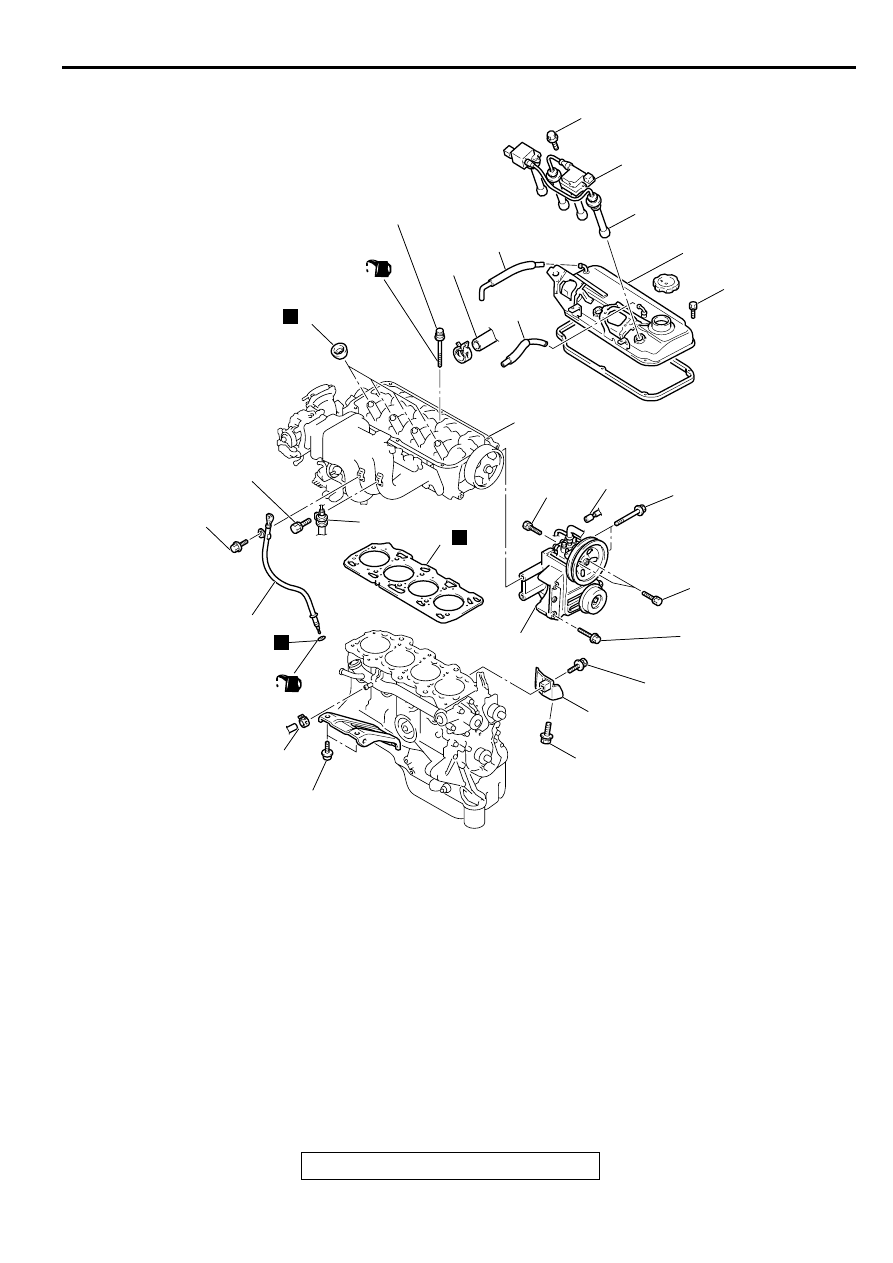

CYLINDER HEAD GASKET

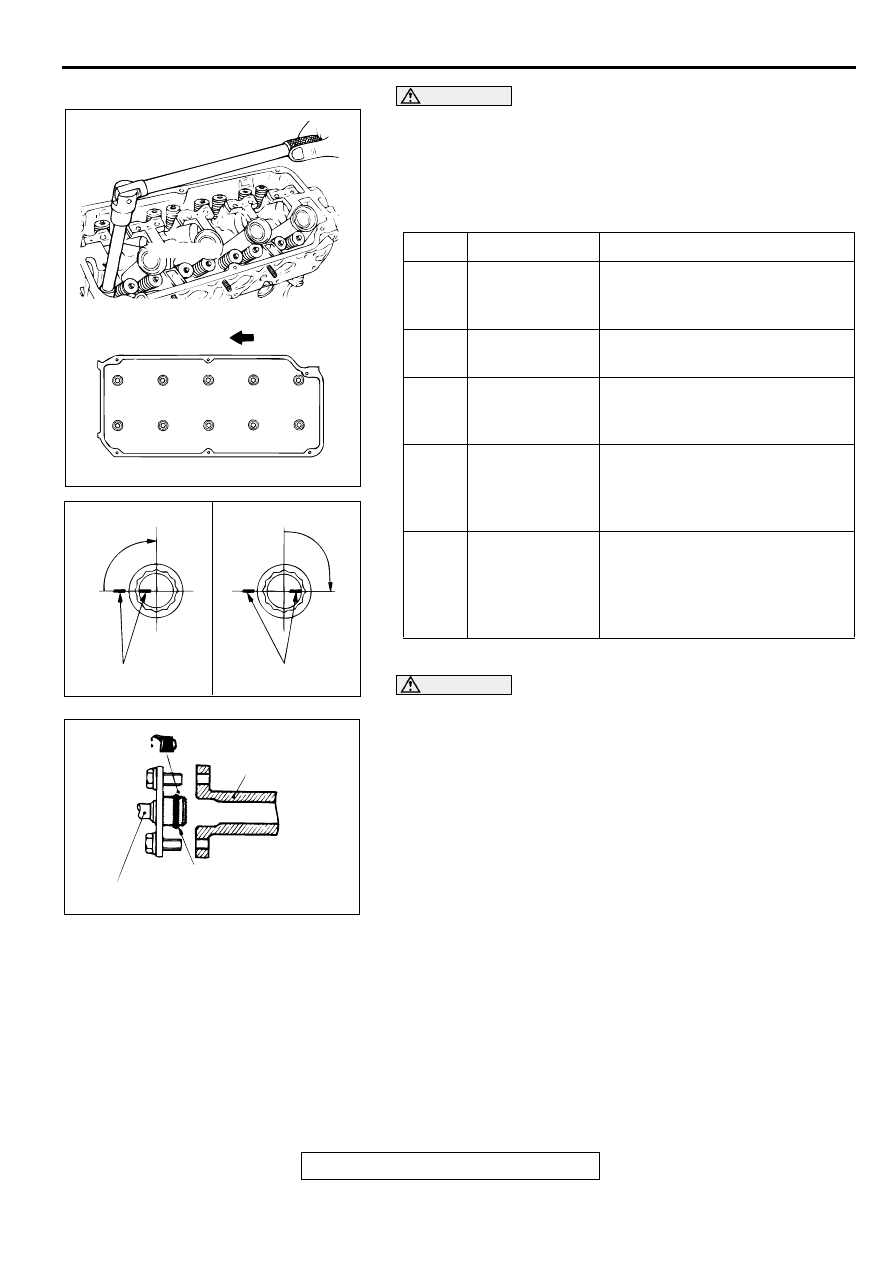

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-27

Required Special Tool:

•

MB991654: Cylinder Head Bolt Wrench (12)

AC001695

9.8 N·m
87 in-lb

22

21

26

3.4 N·m
30 in-lb

28 N·m
21 ft-lb

29

49 N·m
36 ft-lb

28 N·m
21 ft-lb

49 N·m
36 ft-lb

35 N·m
26 ft-lb

30

31

35 N·m
26 ft-lb

25

24

23

<COLD ENGINE>
78 N·m

→

 0 N·m

→

 20 N·m

→

 +90˚

→

 +90˚

58 ft-lb

→

 0 in-lb

→

 15 ft-lb

→

 +90˚

→

 +90˚

(ENGINE OIL)

27

N

32

20

33

N

12 N·m
106 in-lb

12 – 15 N·m
106 – 133 in-lb

19

N

(ENGINE OIL)

28

26 – 33 N·m
19 – 24 ft-lb

AC

REMOVAL STEPS

19. OIL DIPSTICK AND DIPSTICK

GUIDE

20. PRESSURE HOSE

CONNECTION

21. SPARK PLUG CABLE
22.  IGNITION COIL
23. RADIATOR UPPER HOSE

CONNECTION

24. PCV HOSE CONNECTION
25. BREATHER HOSE

CONNECTION

26. ROCKER COVER

27. SPARK PLUG GUIDE OIL SEAL
28. WATER HOSE CONNECTION

•

TIMING BELT (REFER TO

P.11A-30

.)

29. POWER STEERING PRESSURE

SWITCH

<<A>>

30. POWER STEERING OIL PUMP

AND BRACKET ASSEMBLY

31. EXHAUST MANIFOLD

BRACKET

<<B>>

>>B<<

32. CYLINDER HEAD ASSEMBLY

>>A<<

33. CYLINDER HEAD GASKET

REMOVAL STEPS (Continued)

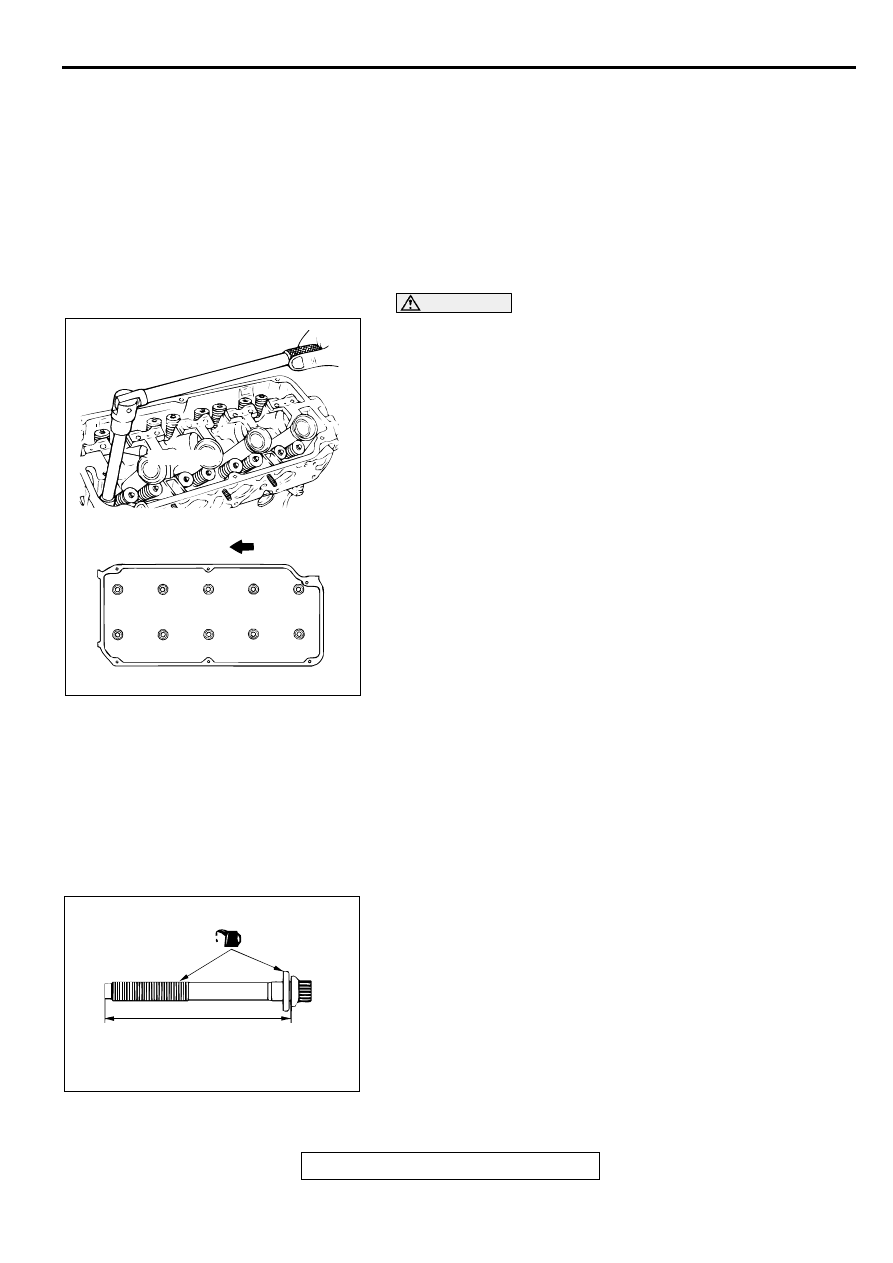

CYLINDER HEAD GASKET

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-28

REMOVAL SERVICE POINTS

<<A>> POWER STEERING OIL PUMP AND BRACKET
ASSEMBLY REMOVAL
Remove the power steering oil pump and bracket assembly
from the engine with the hose attached.

NOTE: Place the removed power steering oil pump in a place
where it will not be a hindrance when removing and installing
the cylinder head assembly, and secure it with a cord or wire.

<<B>> CYLINDER HEAD ASSEMBLY REMOVAL

CAUTION

Be careful not to damage or deform the plug guides when
removing the cylinder head bolts. Plug guides cannot be
replaced separately.
Using special tool MB991654, loosen the bolts in two or three
steps in the order of the numbers shown in the illustration, then
remove the cylinder head assembly.

INSTALLATION SERVICE POINTS

>>A<< CYLINDER HEAD GASKET INSTALLATION
1. Wipe off all oil and grease from the gasket mounting

surface.

2. Match the shapes of the cylinder head holes with their

respective cylinder head gasket holes.

>>B<< CYLINDER HEAD ASSEMBLY INSTALLATION
1. When installing the cylinder head bolts, the length below the

head of the bolts should be within the limit.
If it is outside the limit, replace the bolts.

Limit (A): 99.4 mm (3.91 inches)

2. Apply a small amount of engine oil to the thread section and

the washer of the cylinder head bolt.

AC000142

INTAKE SIDE

EXHAUST SIDE

FRONT OF
ENGINE

AB

MB991654

1

2

3

5

10

8

7

9

6

4

AC000143

(ENGINE OIL)

AB

A

CYLINDER HEAD GASKET

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-29

CAUTION

•

Always tighten cylinder head bolts at a 90 degree angle.
If it is less than 90 degree angle, the bolt will loosen.

•

If it is more than 90 degree angle, remove the head bolt
and repeat the procedure from step 1.

3. Using special tool MB991654, tighten the bolts by the

following procedure.

>>C<< HIGH-PRESSURE FUEL HOSE INSTALLATION

CAUTION

Do not allow engine oil to enter the fuel rail.
1. Apply a small amount of new engine oil to the O-ring.

2. While turning the high-pressure fuel hose to the right and

left, install the fuel rail, while being careful not to damage the
O-ring. After installing, check that the hose turns smoothly.

3. If the hose does not turn smoothly, the O-ring is probably

being clamped. Disconnect the high-pressure fuel hose and
check the O-ring for damage.

4. Re-insert the fuel rail and confirm the hose turns smoothly.

STEP

OPERATION

REMARKS

(1)

Tighten to 78
N

⋅

m

(58 ft-lb)

Tighten in the order shown in the
illustration.

(2)

Fully loosen.

Tighten in the reverse order of
that shown in the illustration.

(3)

Tighten to 20
N

⋅

m

(15 ft-lb)

Tighten in the order shown in the
illustration.

(4)

Tighten 90

°

 of a

turn.

Tighten in the order shown in the
illustration. Mark the head of the
cylinder head bolt and cylinder
head with a paint mark.

(5)

Tighten 90

°

 of a

turn.

Tighten in the order shown in the
illustration. Check that the paint-
ed mark of the head bolt is
aligned with that of the cylinder
head.

AC000142

INTAKE SIDE

EXHAUST SIDE

FRONT OF
ENGINE

AC

MB991654

10

9

8

6

1

3

4

2

5

7

AC000144

STEP (4)

STEP (5)

90˚

90˚

PAINTED MARKS

PAINTED MARKS

AB

AC000129 AB

FUEL RAIL

HIGH-PRESSURE
FUEL HOSE

O-RING

TIMING BELT

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-30

TIM IN G  B ELT

REMOVAL AND INSTALLATION

M1112004300106

Required Special Tools:

•

MD998738: Adjusting Screw

•

MD998767: Tensioner Wrench

Pre-removal Operation

•

Engine Mount Bracket Removal (Refer to GROUP 32,
Engine Mounting

P.32-5

.)

Post-installation Operation

•

Engine Mount Bracket Installation (Refer to GROUP 32,
Engine Mounting

P.32-5

.)

•

Drive Belt Tension Adjustment [Refer to GROUP 00,
Maintenance Service

−

 Drive Belts (Check Condition)

P.00-39

.]

AC000145

24 N·m
18 ft-lb

48 N·m
35 ft-lb

25 N·m
18 ft-lb

12 – 15 N·m
106 – 133 in-lb

8.8 N·m
78 in-lb

8.8 N·m
78 in-lb

9.8 – 12 N·m
87 – 106 in-lb

9

7

5

8

4

3

2

1

AC

6

9.8 – 12 N·m
87 – 106 in-lb

REMOVAL STEPS

1.

DRIVE BELT (POWER STEERING
OIL PUMP AND A/C
COMPRESSOR)

2.

DRIVE BELT (GENERATOR)

3.

WATER PUMP PULLEY

4.

CRANKSHAFT PULLEY

5.

TIMING BELT UPPER COVER
ASSEMBLY

6.

TIMING BELT LOWER COVER
ASSEMBLY

>>C<<

•

TIMING BELT TENSION
ADJUSTMENT

<<A>>

>>B<<

7.

TIMING BELT

8.

TENSIONER PULLEY

>>A<<

9.

AUTO-TENSIONER

REMOVAL STEPS (Continued)
