TIMING BELT

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-31

REMOVAL SERVICE POINT

<<A>> TIMING BELT REMOVAL

CAUTION

The crankshaft should always be turned in the forward
direction only.
1. Turn the crankshaft in the forward direction (to the right) to

align the camshaft sprocket timing marks.

2. Loosen the tension pulley fixing bolt.

CAUTION

If the timing belt is to be re-used, use chalk to mark (on its
flat side) an arrow indicating the clockwise direction.
3. Move the tension pulley to the water pump side, and then

remove the timing belt.

INSTALLATION SERVICE POINTS

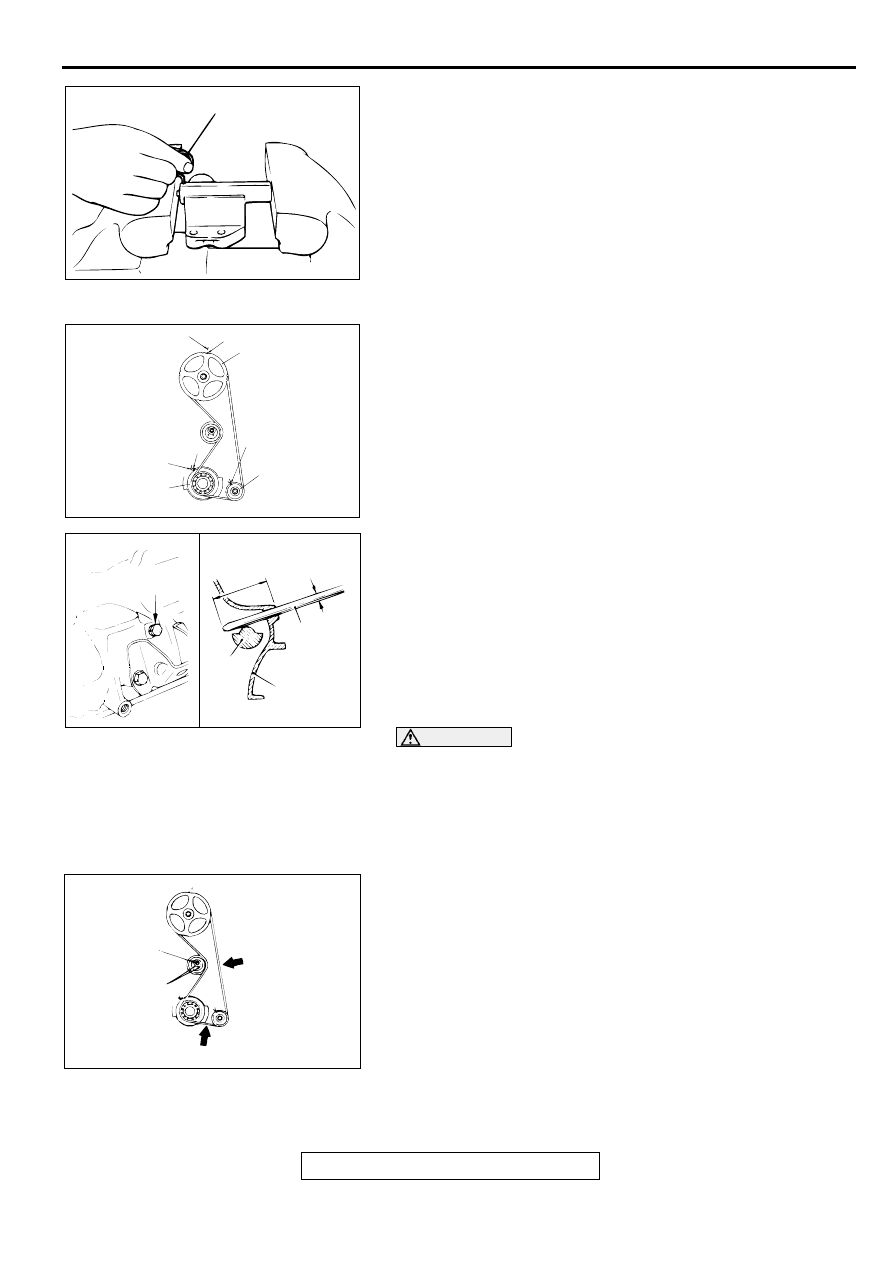

>>A<< AUTO-TENSIONER INSTALLATION
1. Apply 98

−

 196 N (22

−

 44 pound) force to the pushrod of the

auto-tensioner by pressing it against a metal object (such as
the engine block) and measure the movement of the
pushrod.

Standard value: Within 1 mm (0.04 inch)
A: Length when it is free (not pressed)
B: Length when it is pressed
A

−−−−

 B: Movement

2. If it is outside the standard value, replace the auto-tensioner.

CAUTION

Never compress the pushrod too fast, or it may be
damaged.
3. Use a press or vise to gently compress the auto-tensioner

pushrod until pin hole A of the pushrod and pin hole B of the
tensioner cylinder are aligned.

AC000146AB

TIMING MARKS

CAMSHAFT
SPROKET

AC000147

FIXING BOLT

AB

ACX00306AC

A

B

AUTO-TENSIONER

AMOUNT
PUSHED IN

PUSHROD

98 – 196 N
(22 – 44 lb)

AC000148AB

A

B

TIMING BELT

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-32

4. When the holes are aligned, insert the set pin.

NOTE: When replacing the auto-tensioner with a new part,
the pin will be in the auto-tensioner.

5. Install the auto-tensioner to the engine.

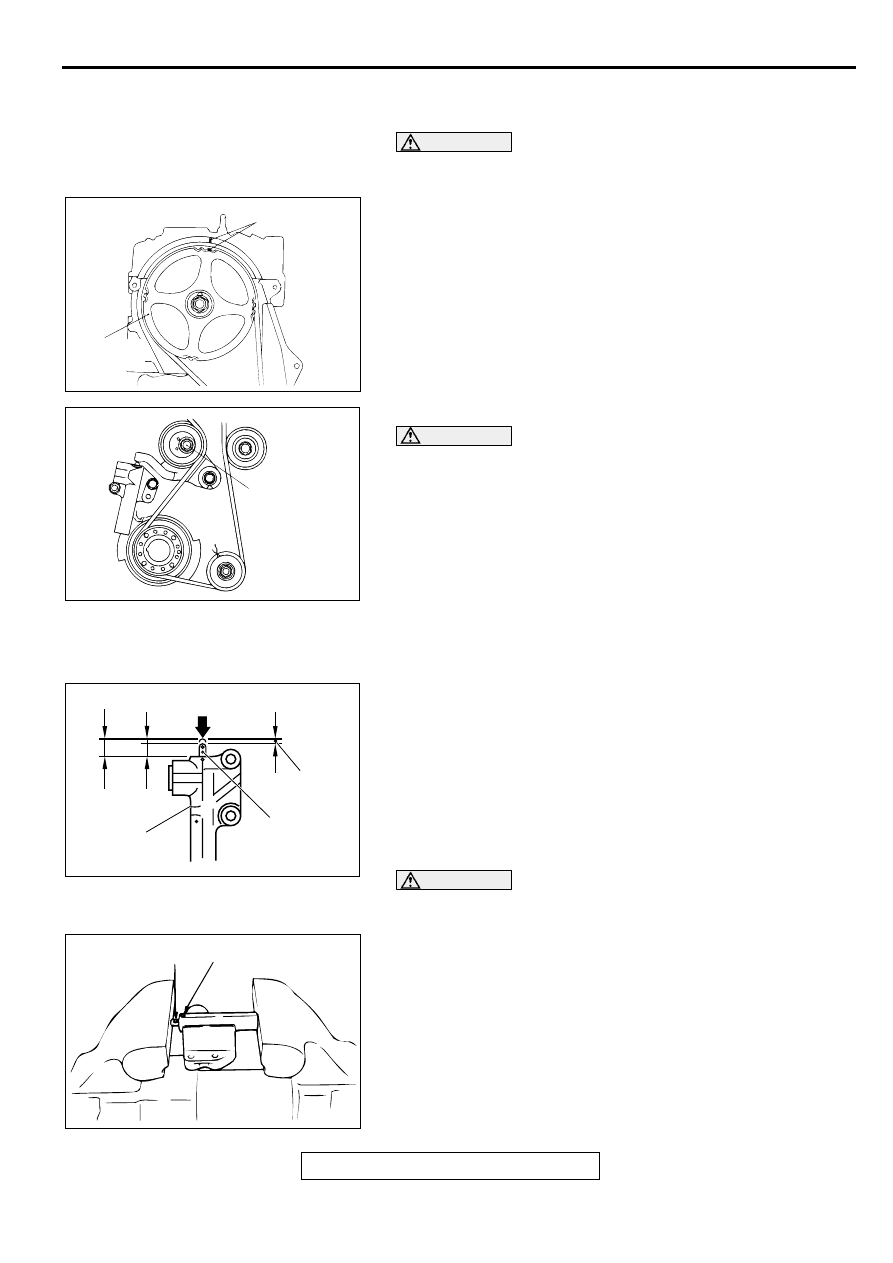

>>B<< TIMING BELT INSTALLATION
1. Align the timing marks on the camshaft sprocket, crankshaft

sprocket and oil pump sprocket.

2. After aligning the timing mark on the oil pump sprocket,

remove the cylinder block plug and insert a Phillips) head 8
mm (0.3 inch) screwdriver. Check to be sure that the
screwdriver goes in 60 mm (2.4 inches) or more. If the
screwdriver will only go in 20

−

 25 mm (0.8

−

 1.0 inch)

before striking the counterbalance shaft, turn the sprocket
once, realign the timing marks and check that the
screwdriver goes in 60 mm (2.4 inches) or more.
The screwdriver should not be taken out until the timing belt
is installed.

CAUTION

If the timing belt is re-used, install so that the arrow
marked on it at time of removal is pointing in the clockwise
direction.
3. Install the belt to the crankshaft sprocket, oil pump sprocket

and camshaft sprocket in that order, so that there is no
slackness in the belt tension.

4. Set the tension pulley so that the pin holes are at the bottom,

press the tension pulley lightly against the timing belt, and
then provisionally tighten the fixing bolt.

5. Adjust the timing belt tension.

AC000149

SET PIN

AB

AC001788

TIMING MARK

TIMING MARK

TIMING MARK

TIMING MARK

TIMING MARK
(TOP OF
CYKINDER
HEAD)

CAMSHAFT
SPROCKET

OIL PUMP
SPROCKET

CRANKSHAFT
SPROCKET

AB

AC000151AB

PLUG

60 mm
(2.4 in)
OR MORE

8 mm
(0.3 in)

SCREW-
DRIVER

CYLINDER
BLOCK

COUNTER
BALANCE
SHAFT

AC000150

FIXING
BOLT

PIN
HOLES

BELT TENSION
SIDE

BELT TENSION SIDE

AB

TIMING BELT

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-33

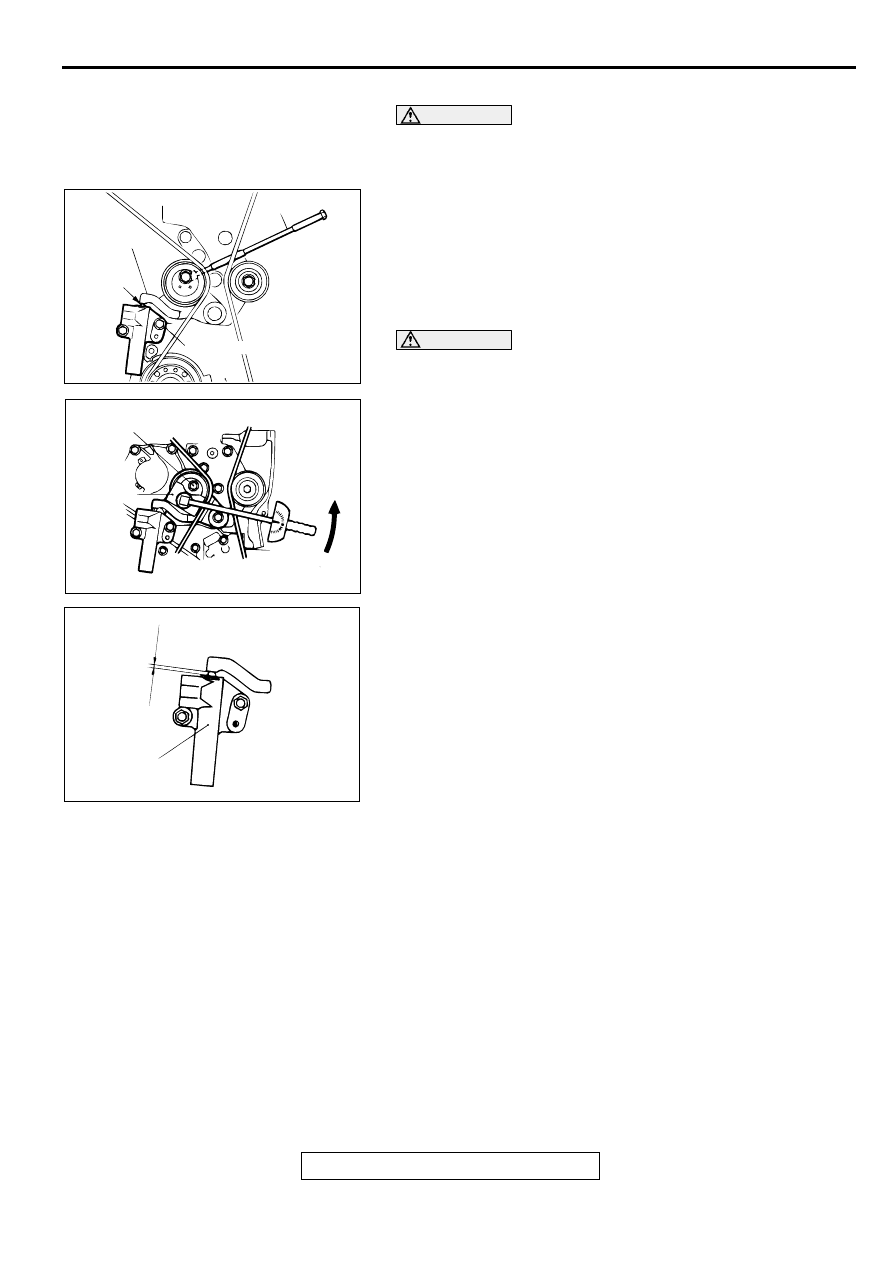

>>C<< TIMING BELT TENSION ADJUSTMENT

CAUTION

Do not use a spanner or the similar tool to turn special tool
MD998738. Otherwise, the auto-tensioner set pin may be
broken. Turn special tool MD998738 by hand only.
1. Remove the rubber plug from the rear of the timing belt

cover assembly. Then screw in special tool MD998738 by
hand until the tensioner arm is touching the auto-tensioner
pushrod.

2. After turning the crankshaft 1/4 of a revolution in the

anticlockwise direction, turn it in the clockwise direction until
the timing marks are aligned.

CAUTION

When tightening the fixing bolt, make sure that the tension
pulley does not turn with the bolt.

3. Loosen the tension pulley fixing bolt, and then use special

tool MD998767 and a torque wrench to tighten the fixing bolt
to the specified torque while applying tension to the timing
belt.

Timing belt tension torque: 3.5 N

⋅⋅⋅⋅

m (31 in-lb)

Tightening torque: 48 N

⋅⋅⋅⋅

m (35 ft-lb)

4. Remove the set pin that has been inserted into the auto-

tensioner, and then remove special tool MD998767.

5. Turn the crankshaft two revolutions clockwise so that the

timing marks are aligned. After leaving it for 15 minutes,
measure the amount of protrusion of the auto-tensioner.

Standard value (A): 3.8

−−−−

 4.5 mm (0.15

−−−−

 0.18 inch)

6. If the amount of protrusion is outside the standard value,

repeat steps (1) through (5).

7. Check again to be sure that the timing marks of each

sprocket are aligned.

AC000152

MD998738

TENSIONER
ARM

PUSHROD

AB

AUTO-TENSIONER

AC000153

48 N·m(35 ft-lb)

TENSION
DIRECTION

AC

MD998767

AC000154

A

AUTO-
TENSIONER

AB

TIMING BELT B

TSB Revision

ENGINE MECHANICAL <2.4L>

11A-34

TIM IN G  B ELT B

REMOVAL AND INSTALLATION

M1112004600044

Required Special Tool:

•

MB991367: Special Spanner

REMOVAL SERVICE POINTS

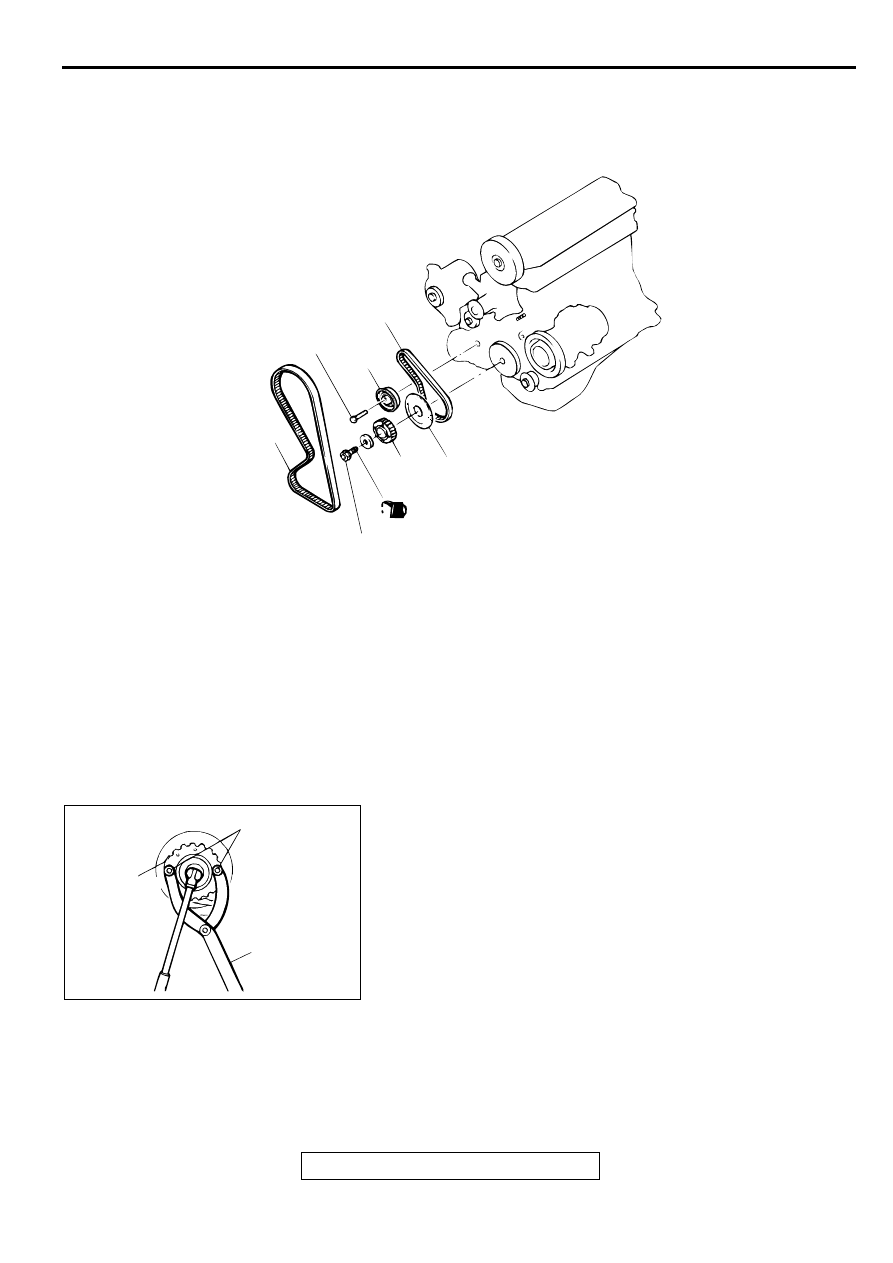

<<A>> CRANKSHAFT SPROCKET REMOVAL
1. Use the crankshaft pulley mounting bolt to hold special tool

MB991367.

2. Loosen the crankshaft sprocket mounting bolt, and remove

the sprocket.

AC000155

19 N·m
14 ft-lb

108 – 127 N·m
80 – 94 ft-lb

1

4

5

2

3

(ENGINE OIL)

AC

REMOVAL STEPS

1.

TIMING BELT (REFER TO

P.11A-

30

.)

>>C<<

•

TIMING BELT B TENSION
ADJUSTMENT

<<A>>

>>B<<

2.

CRANKSHAFT SPROCKET

>>B<<

3.

CRANKSHAFT SENSING BLADE

4.

TIMING BELT B TENSIONER

<<B>>

>>A<<

5.

TIMING BELT B

REMOVAL STEPS (Continued)

AC000135AB

CRANKSHAFT
PULLEY
MOUNTING
BOLT

MB991367

CRANKSHAFT
SPROCKET
