VALVE BODY

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-80

VALVE BODY

DISASSEMBLY AND ASSEMBLY

M1233005500224

AK301608

6.0 ± 1.0 N·m
53 ± 9 in-lb

13

18

16

17

15

12

11

10

11

7

5

6

9

2

3

4

8

1

1

14

19

20

6.0 ± 1.0 N·m
53 ± 9 in-lb

6.0 ± 1.0 N·m
53 ± 9 in-lb

11 ± 1 N·m
98 ± 8 in-lb

11 ± 1 N·m
98 ± 8 in-lb

AB

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

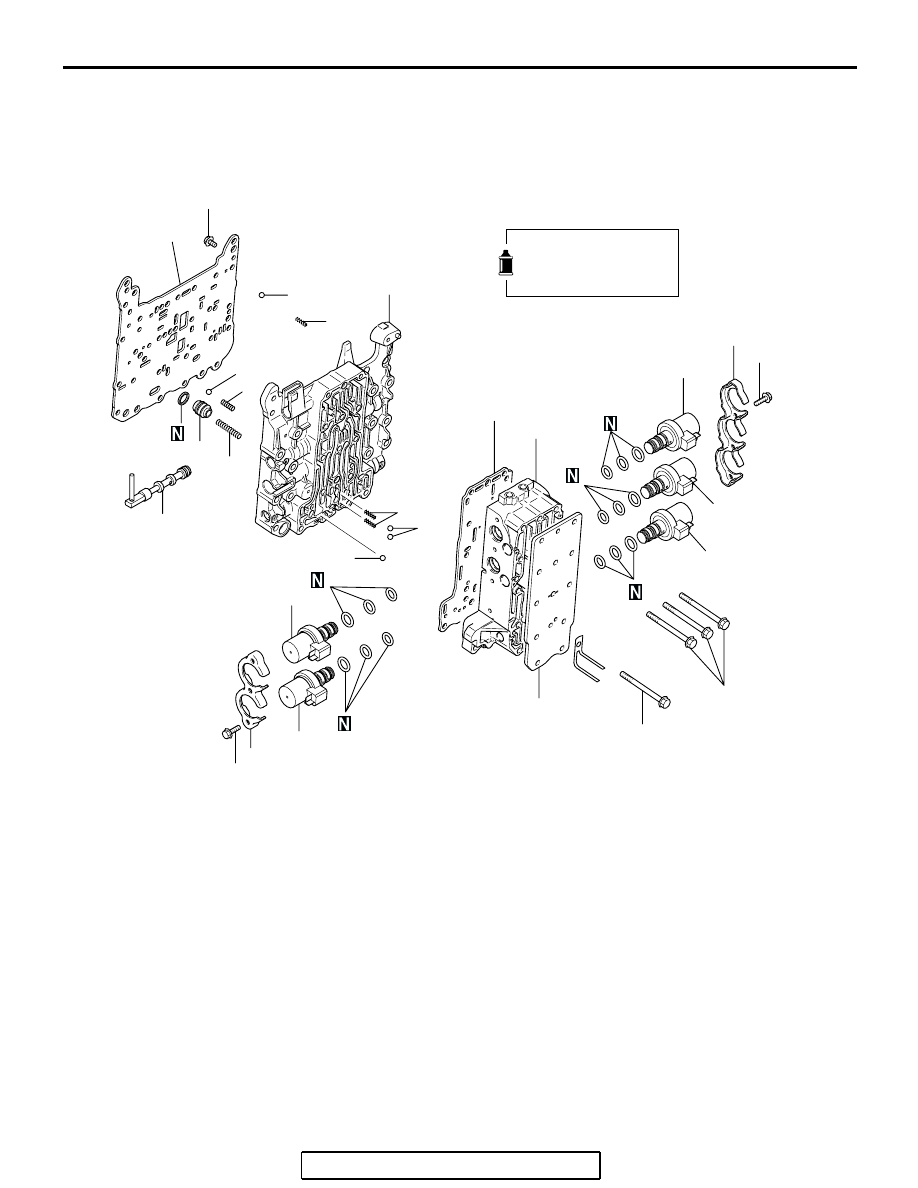

DISASSEMBLY STEPS

1.

SOLENOID VALVE SUPPORT

<<A>>>C<<

2.

UNDERDRIVE SOLENOID VALVE

<<A>>>C<<

3.

SECOND SOLENOID VALVE

<<A>>>C<<

4.

TORQUE CONVERTER CLUTCH
CONTROL SOLENOID VALVE

<<A>>>C<<

5.

OVERDRIVE SOLENOID VALVE

<<A>>>C<<

6.

LOW-REVERSE SOLENOID
VALVE

7.

MANUAL VALVE

8.

COVER

9.

PLATE

10. OUTSIDE VALVE  BODY

ASSEMBLY

>>B<<

11. STEEL BALL (ORIFICE CHECK

BALL)

>>B<<

12. SPRING
13. PLATE

>>A<<

14. DAMPING VALVE

>>A<<

15. DAMPING VALVE  SPRING

>>A<<

16. STEEL BALL (LINE RELIEF)

>>A<<

17. SPRING

>>A<<

18. STEEL BALL (ORIFICE CHECK

BALL)

>>A<<

19. SPRING
20. INSIDE VALVE BODY ASSEMBLY

DISASSEMBLY STEPS

VALVE BODY

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-81

AK301609

22

21

23

24

41

37

3634

35

38

39

40

28

29

30

31

32

33

27

26

25

AB

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

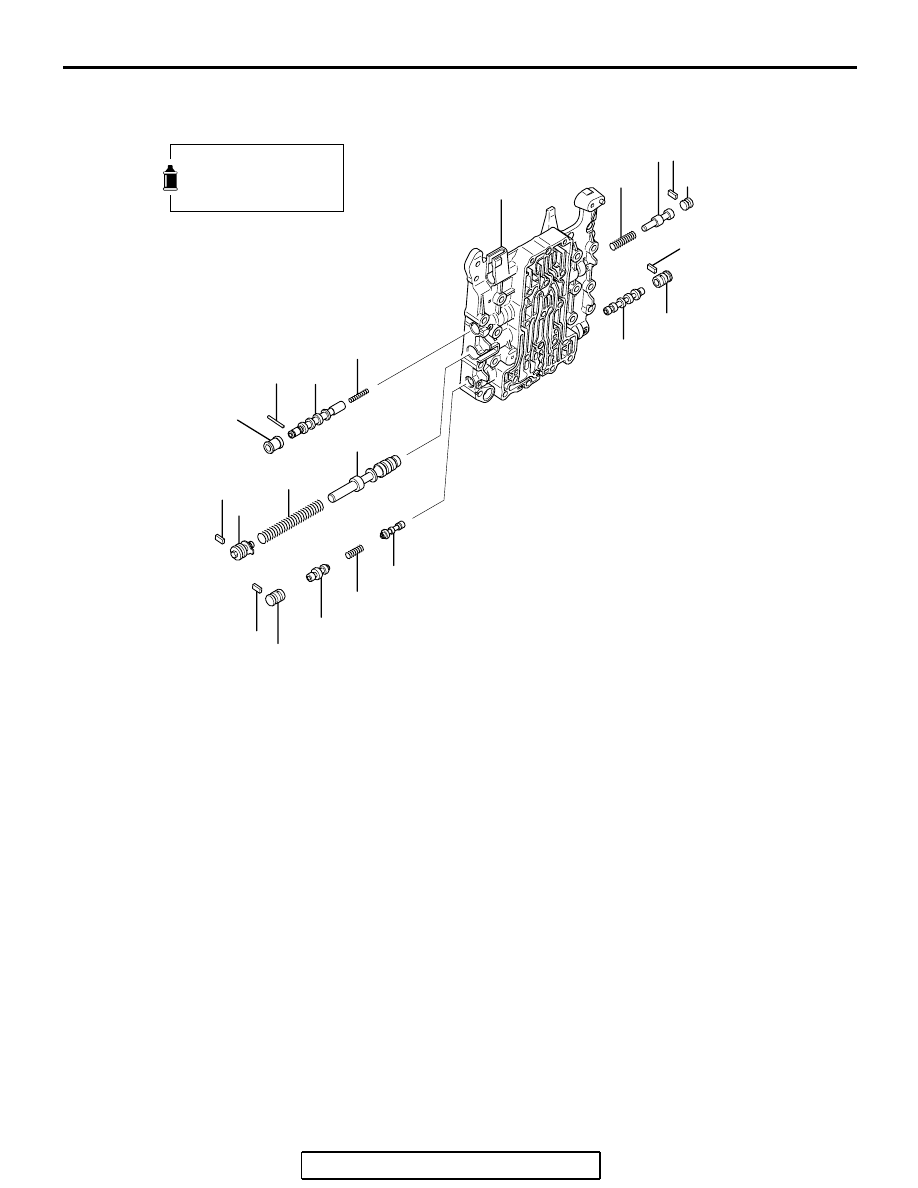

DISASSEMBLY STEPS

21. ROLLER
22. TORQUE CONVERTER CLUTCH

CONTROL VALVE SLEEVE

23. TORQUE CONVERTER CLUTCH

CONTROL VALVE

24. TORQUE CONVERTER CLUTCH

CONTROL VALVE SPRING

25. PLATE
26. SCREW
27. REGULATOR VALVE SPRING
28. REGULATOR VALVE
29. PLATE
30. FAIL-SAFE VALVE A SLEEVE

31. FAIL-SAFE VALVE A2
32. FAIL-SAFE VALVE A SPRING
33. FAIL-SAFE VALVE A1
34. PLATE
35. PLUG
36. TORQUE CONVERTER VALVE
37. TORQUE CONVERTER VALVE

SPRING

38. PLATE
39. FAIL-SAFE VALVE B SLEEVE
40. FAIL-SAFE VALVE B
41. INSIDE VALVE BODY

DISASSEMBLY STEPS

VALVE BODY

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-82

AK301610

43

42 47

44

45
49

46

48

52

50

51

61

60

59

58

57

53

54

55

56

AB

APPLY AUTOMATIC
TRANSMISSION FLUID
TO ALL MOVING PARTS
BEFORE INSTALLATION.

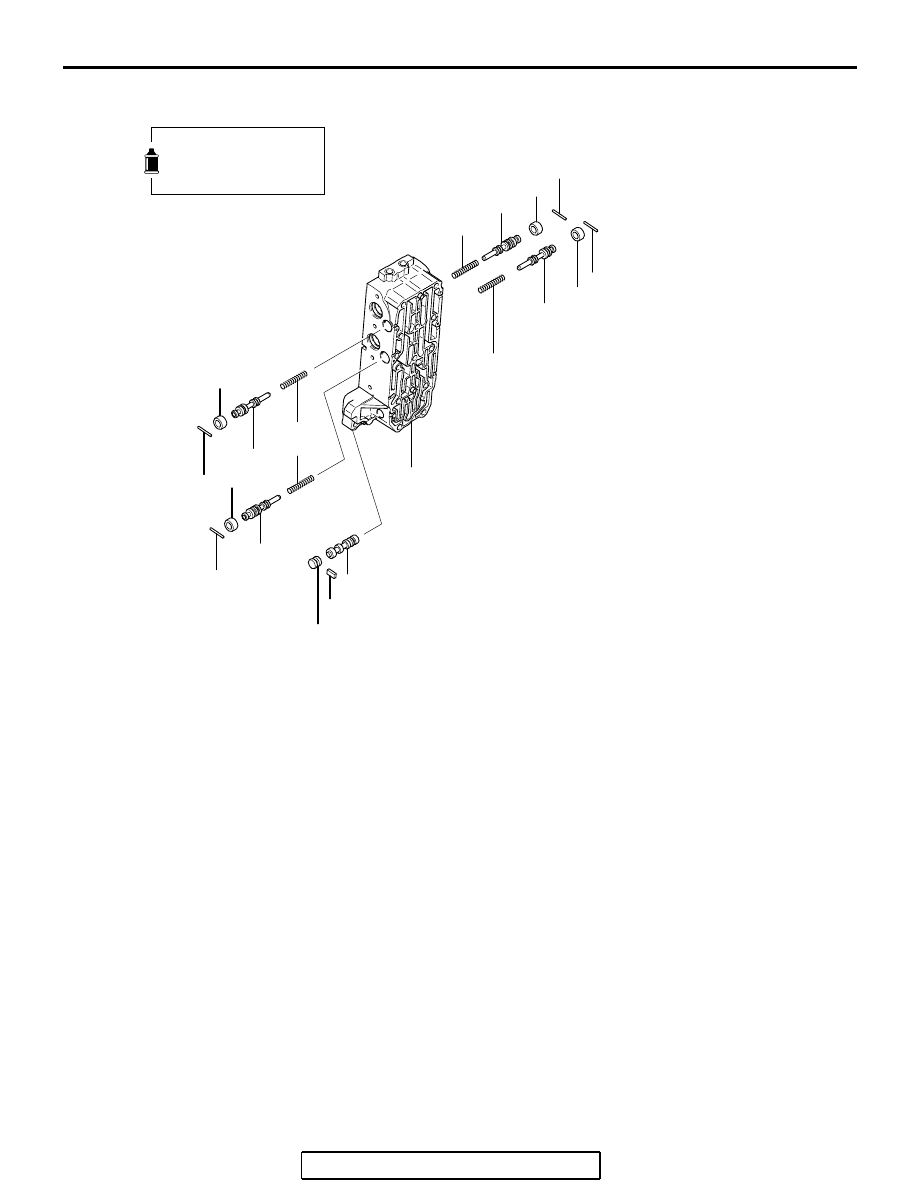

DISASSEMBLY STEPS

42. ROLLER
43. OVERDRIVE PRESSURE

CONTROL VALVE SLEEVE

44. OVERDRIVE PRESSURE

CONTROL VALVE

45. OVERDRIVE PRESSURE

CONTROL VALVE SPRING

46. ROLLER
47. LOW-REVERSE PRESSURE

CONTROL VALVE SLEEVE

48. LOW-REVERSE PRESSURE

CONTROL VALVE

49. LOW-REVERSE PRESSURE

CONTROL VALVE SPRING

50. PLATE
51. PLUG

52. SWITCHING VALVE
53. ROLLER
54. UNDERDRIVE PRESSURE

CONTROL VALVE SLEEVE

55. UNDERDRIVE PRESSURE

CONTROL VALVE

56. UNDERDRIVE PRESSURE

CONTROL VALVE SPRING

57. ROLLER
58. SECOND PRESSURE  CONTROL

VALVE SLEEVE

59. SECOND PRESSURE  CONTROL

VALVE

60. SECOND PRESSURE  CONTROL

VALVE SPRING

61. OUTSIDE VALVE BODY

DISASSEMBLY STEPS

VALVE BODY

TSB Revision

AUTOMATIC TRANSAXLE OVERHAUL

23B-83

DISASSEMBLY SERVICE POINT

.

<<A>> SOLENOID VALVES REMOVAL

Mark the solenoid valves with white paint to make assembly
easier.

ASSEMBLY SERVICE POINTS

.

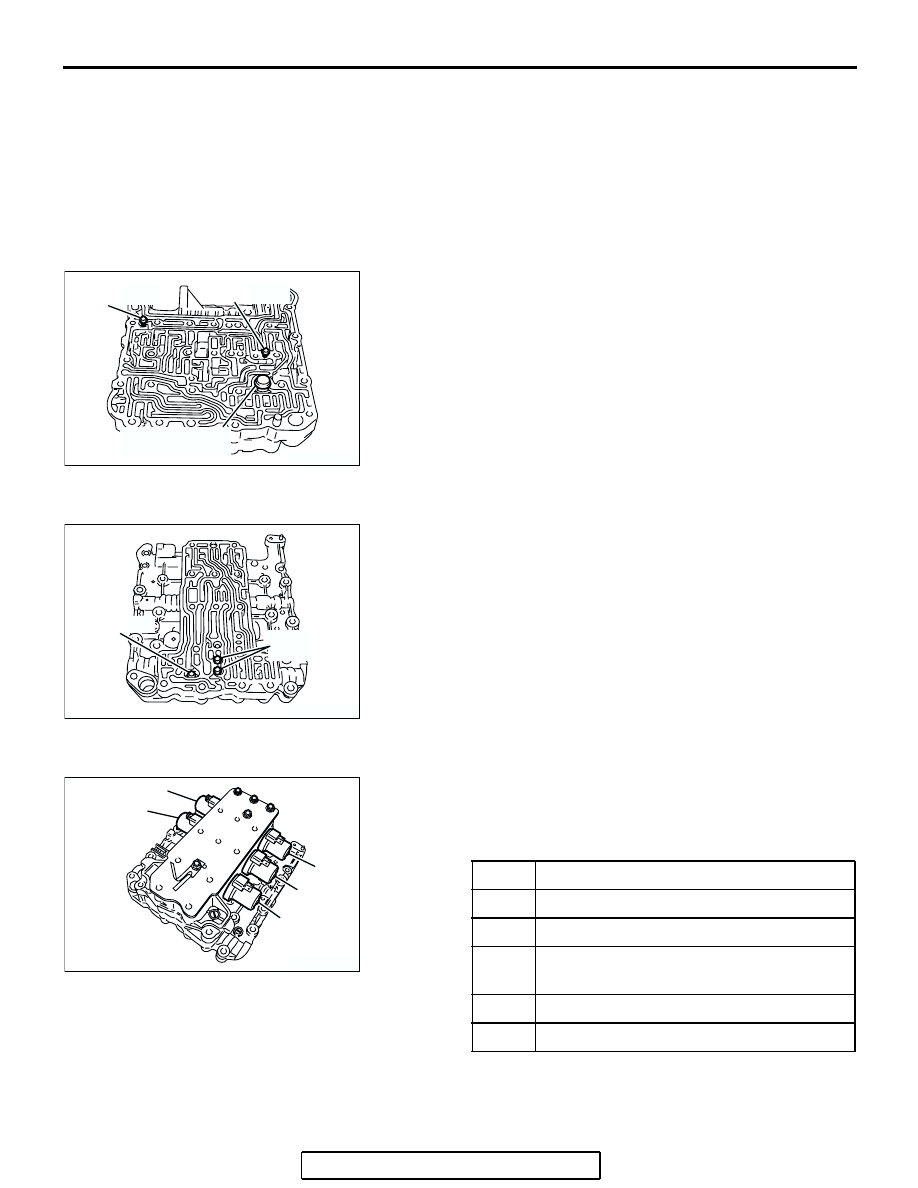

>>A<< SPRING, STEEL BALL, DAMPING VALVE
AND DAMPING VALVE SPRING INSTALLATION

1. Install the steel balls (two pieces) and springs (two pieces)

to the inside valve body as shown.

2. Install the damping valve and spring to the inside valve body

as shown.

.

>>B<< SPRING AND STEEL BALL INSTALLATION

Install the steel balls (three pieces) and springs (two pieces) to
the inside valve body as shown.

.

>>C<< SOLENOID VALVES INSTALLATION

1. Apply ATF or petroleum jelly (Vaseline) to the O-ring and

install carefully.

2. Install the solenoid valves by referring to the marks applied

during disassembly.

AK300546AD

STEEL BALL
AND SPRING

STEEL BALL
AND SPRING

DAMPING VALVE
AND SPRING

AK300547AD

STEEL BALL
AND SPRING

STEEL BALL

NO.

NAME

1

Underdrive solenoid valve

2

Second solenoid valve

3

Torque converter clutch control solenoid
valve

4

Overdrive solenoid valve

5

Low-reverse solenoid valve

AK300548AD

5

4

1

2

3
